Een ledstrip slim maken doet u met een PIERRE-module of -controller die de strip aanstuurt via het systeem. Voor de meeste bestaande 12 of 24 V-strips is de Wave RGBCW LED-stripmodule de juiste keuze, omdat die via Zigbee met de Smart PIERRE-app werkt. Heeft u een digitale RGB-strip met WS2811-chip, dan past de Pro RGB-controller. Hieronder vergelijkt u beide, met de stappen die bij de module horen.

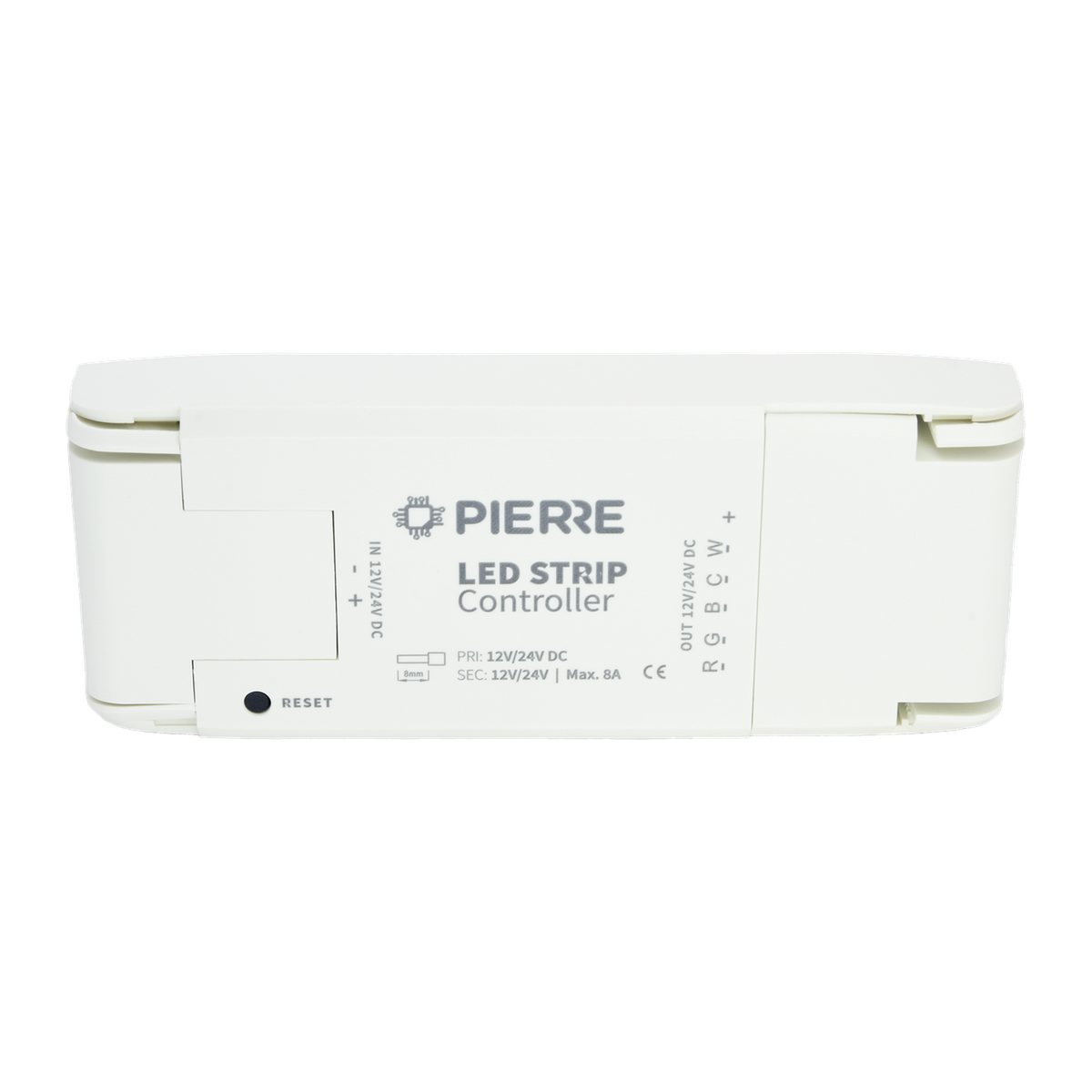

Wave RGBCW LED-stripmodule: stuurt de RGB-, CW- en WW-kanalen onafhankelijk van elkaar aan. Werkt op 12 of 24 V DC via het Wave-systeem, met Zigbee op 2,4 GHz.
Bekijk productBekijk de RGBCW-module Alle PIERRE-producten
Welke module past bij uw ledstrip: RGBCW of Pro RGB?
Het verschil zit in het type strip en in de manier van aansturen. De module werkt met de gewone 12 en 24 V-strips. De controller werkt met digitale RGB-strips. Kijk eerst op de strip zelf: staat er 12 of 24 V op, en zit er een WS2811-chip op de strip? Dan weet u welk product past.
| Situatie | Kies | Waarom |
|---|---|---|
| 12 of 24 V DC-strip, enkele kleur, dubbel wit of RGB, met of zonder extra wit | Wave RGBCW LED-stripmodule | De module ondersteunt die strips volgens de handleiding. Bediening via de Smart PIERRE-app en het Wave-systeem. |
| Digitale RGB-strip met WS2811-chip | Pro RGB-controller | De controller is bedoeld voor standaard RGB-ledstrips met WS2811-chip, en werkt op 12 V DC. |
| 48 V magnetisch railsysteem | Geen van beide | De RGBCW-module stuurt geen 48 V-systemen aan. Die worden gedimd via hun eigen driver. |
Wat heeft u nodig om een ledstrip slim te maken?
Voor de RGBCW-module heeft u een gateway nodig. De strip en de voeding schaft u zelf aan, passend bij de lengte van de strip. Het overzicht van het hele systeem staat in de PIERRE smart home handleiding.
- Wave RGBCW LED-stripmodule: stuurt de strip aan. Werkt op 12 of 24 V DC, en de voeding en de strip zijn niet bij de module inbegrepen.
- Een PIERRE Wave-gateway: een PIERRE-display of The One Wave Gateway. Zonder die gateway is er geen koppeling met de app.
- Een 12 of 24 V DC-voeding, passend bij uw strip. Voor een 12 V-strip past de DIN-railvoeding 12 V/2 A, die 24 W levert.
- Een 12 of 24 V-ledstrip met het juiste aantal kanalen. De handleiding vermeldt de types: enkele kleur, dubbel wit, RGB, RGB+WW/CW en RGB+CW+WW.
- Voor digitale RGB-strips: de Pro RGB-controller en de SFTP-kabel.
Meer over de keuze tussen een module en een schakelaar leest u in het artikel over slimme verlichting met PIERRE. Over het Wave-systeem in het algemeen leest u meer in het artikel over Zigbee, Z-Wave, Matter en wifi.
Hoe sluit u de RGBCW-module aan op de ledstrip?
Laat de bedrading uitvoeren door een gekwalificeerde elektricien. Volg daarna de stappen hieronder. De handleiding noemt de volgende kabels: twee aders van 0,75 mm² (H05VV-F 2 × 0,75) voor de voeding, en een meeraderige laagspanningskabel van 0,75 mm² per ader voor de strip.
-
Stap 1: Controleer de spanning. De strip, de voeding en de module moeten op dezelfde spanning werken, 12 V of 24 V DC. Een verkeerde spanning kan de module of de strip beschadigen.
-
Stap 2: Bedraad de voeding. Sluit de 12/24 V DC-voeding aan op de module met +, en GND. De voeding levert de som van alle kanaalstromen, dus dimensioneer die op de totale belasting van de strip.
-
Stap 3: Bedraad de strip. Gebruik een zesaderige kabel voor V+ (gemeenschappelijk), R, G, B, CW en WW. Let op de volgorde volgens het bedradingsschema van de module. Voedt u een lange strip, dan voedt u hem elke 5 meter of vanaf beide uiteinden. Dat voorkomt spanningsverlies.
-
Stap 4: Controleer de maximale belasting. Het maximale vermogen is 96 W bij 12 V en 192 W bij 24 V. De handleiding noemt die waarden niet. Kies de voeding zo dat die het totale vermogen van de strip ruim dekt.
-
Stap 5: Koppel de module in de Smart PIERRE-app. Ga naar Settings en tik op Add Wave I/O. Druk de resetknop vijf keer of vaker in, tot de strip snel knippert. Op de gateway tikt u op Find Devices, daarna op Add found devices. Geef de naam, rol en groep op en sla op. Als de strip stopt met knipperen, is het koppelen klaar.
Tip van de specialist
De module onthoudt de laatste kleur en helderheid. Bij een stroomstoring komt hij terug in die staat. Valt het internet uit, dan blijft de strip werken via het display of de gateway. Alleen de bediening op afstand via de app valt weg.
Wat doet u als de module niet koppelt?
Begin met de drie controles die de handleiding noemt. Controleer of de module stroom krijgt. Controleer of de Wave-gateway online is. Vergelijk de bedrading met het bedradingsschema. Als dat niets oplost, reset dan de module met vijf keer of vaker op de resetknop te drukken, tot de strip snel knippert, en koppel opnieuw.
Een module die aan de gateway hangt, kan ook zonder internet blijven werken. Dat staat in de handleiding. Het Wave-systeem is dus lokaal bedienbaar via het display of de gateway, zoals beschreven in het artikel over apparaten die offline gaan.
Pro RGB-controller: controller voor drie kanalen op 12 V DC met één datakabel. Volgens de fabrikant geeft hij een gelijkmatige verlichting over alle aangesloten strips.
Bekijk productHoe werkt de Pro RGB-controller met een digitale ledstrip?
De Pro RGB-controller stuurt standaard RGB-ledstrips aan die een WS2811-chip hebben. Hij heeft drie kanalen, werkt op 12 V DC en heeft een metalen behuizing van 16 gram. De controller werkt met eendraadscommunicatie. Hij is verbonden via een 5 V- en een DIN-draad, en daarmee stuurt u de kleuren van de strip aan.
Let op: voor de Pro RGB-controller hebben wij geen handleiding in ons bestand. Controleer de bedrading en de kabel met de fabrikant voordat u begint.
- Sluit de controller aan op de 5 V- en DIN-verbinding van de ledstrip en voed hem met 12 V DC. De DIN-railvoeding 12 V/2 A levert 12 V DC. Controleer zelf of die voeding bij uw opstelling past.
- Voor het PIERRE Smart home-systeem gebruikt u afgeschermde SFTP-kabel, volgens de fabrikant.
- Bij een langere ledstrip of extra helderheid plaatst u een RGB-versterker tussen de controller en de strip.
- De controller heeft bescherming tegen overspanning, kortsluiting en thermische overbelasting.
Bekijk de Pro RGB-controller Alle PIERRE-producten
Veelgestelde vragen
Welke ledstrips kan ik op de RGBCW-module aansluiten?
De module werkt met 12 of 24 V DC-strips: enkele kleur, dubbel wit, RGB, RGB+WW of RGB+CW, en RGB+CW+WW. Gebruik de module niet met 48 V-systemen. Die vallen buiten het bereik van deze module.
Hoe ver mag de strip van de module af zitten?
Dat hangt af van het spanningsverlies. Voedt u een lange strip elke 5 meter of vanaf beide uiteinden. Het bereik van de Zigbee-verbinding is 200 meter. De handleiding geeft daarvoor geen getal, en obstakels zoals beton of metaal verkleinen het bereik.
Wat gebeurt er bij een stroomstoring?
De module behoudt zijn laatste staat en komt terug zodra de stroom weer aanwezig is. De strip gaat dus aan met de laatste kleur en helderheid.
Hoe reset ik de RGBCW-module?
Druk de resetknop vijf keer of vaker in, tot de aangesloten strip snel knippert. Daarna kunt u de module opnieuw koppelen in de app.
Kan ik de Pro RGB-controller met de app bedienen?
Voor het PIERRE Smart home-systeem is de SFTP-kabel nodig. De bedieningsopties van de controller zelf staan niet in ons materiaal. Vraag dat na voordat u de controller bestelt.
Kort samengevat
- Kies de RGBCW-module voor 12 of 24 V-strips, en de Pro RGB-controller voor digitale RGB-strips met WS2811-chip.
- Heeft de module een gateway nodig, en laat de bedrading uitvoeren door een elektricien.
- Koppel de module via Add Wave I/O in de app, en reset met vijf keer drukken als het niet lukt.
Bekijk alle smarthome-producten Alle PIERRE-producten
Weet u nog niet welke strip u hebt, of twijfelt u tussen de module en de controller? Mail naar info@wifi-center.nl of stuur een bericht via de contactpagina. Met de typeplaat van uw strip en de lengte kunnen we snel het juiste product kiezen.
