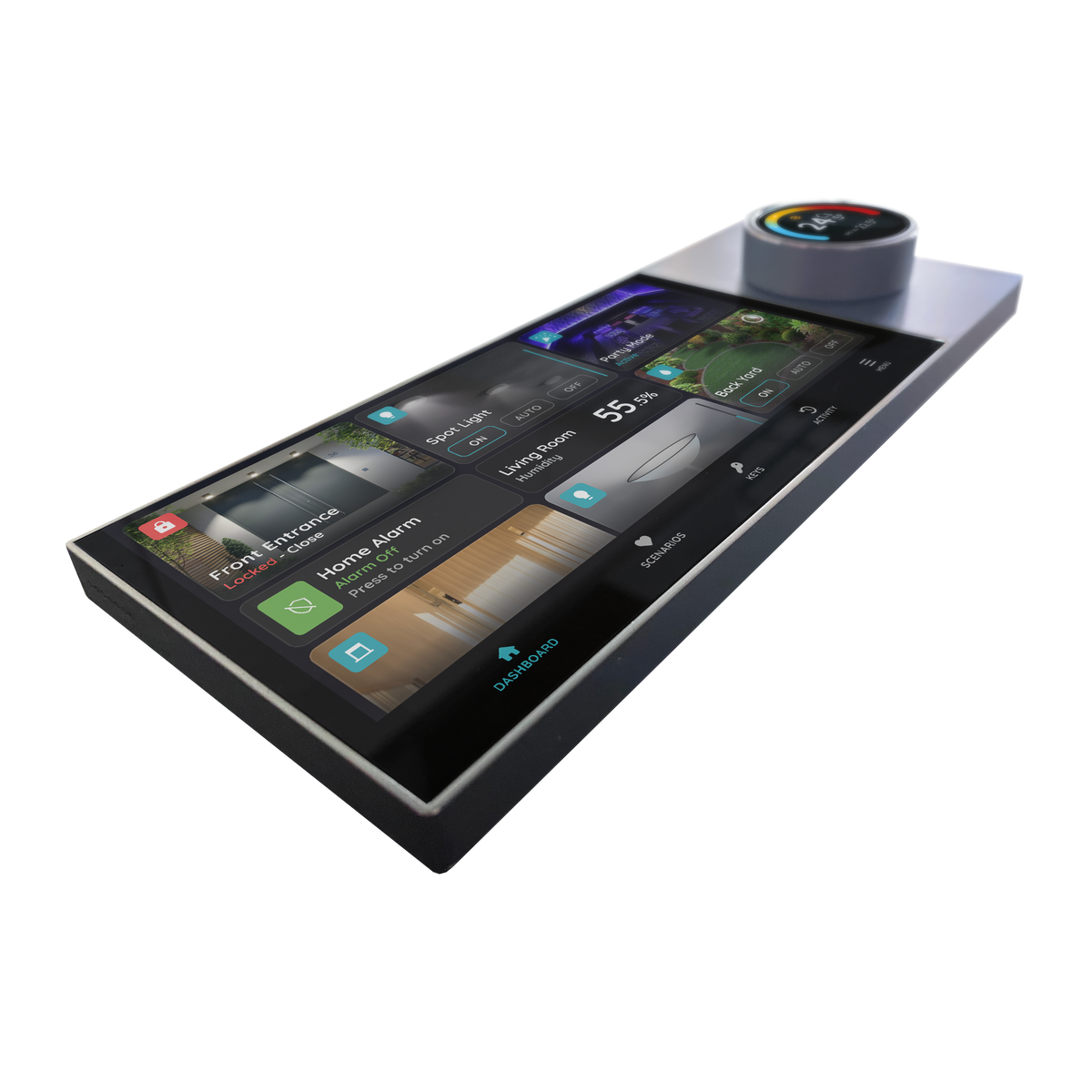

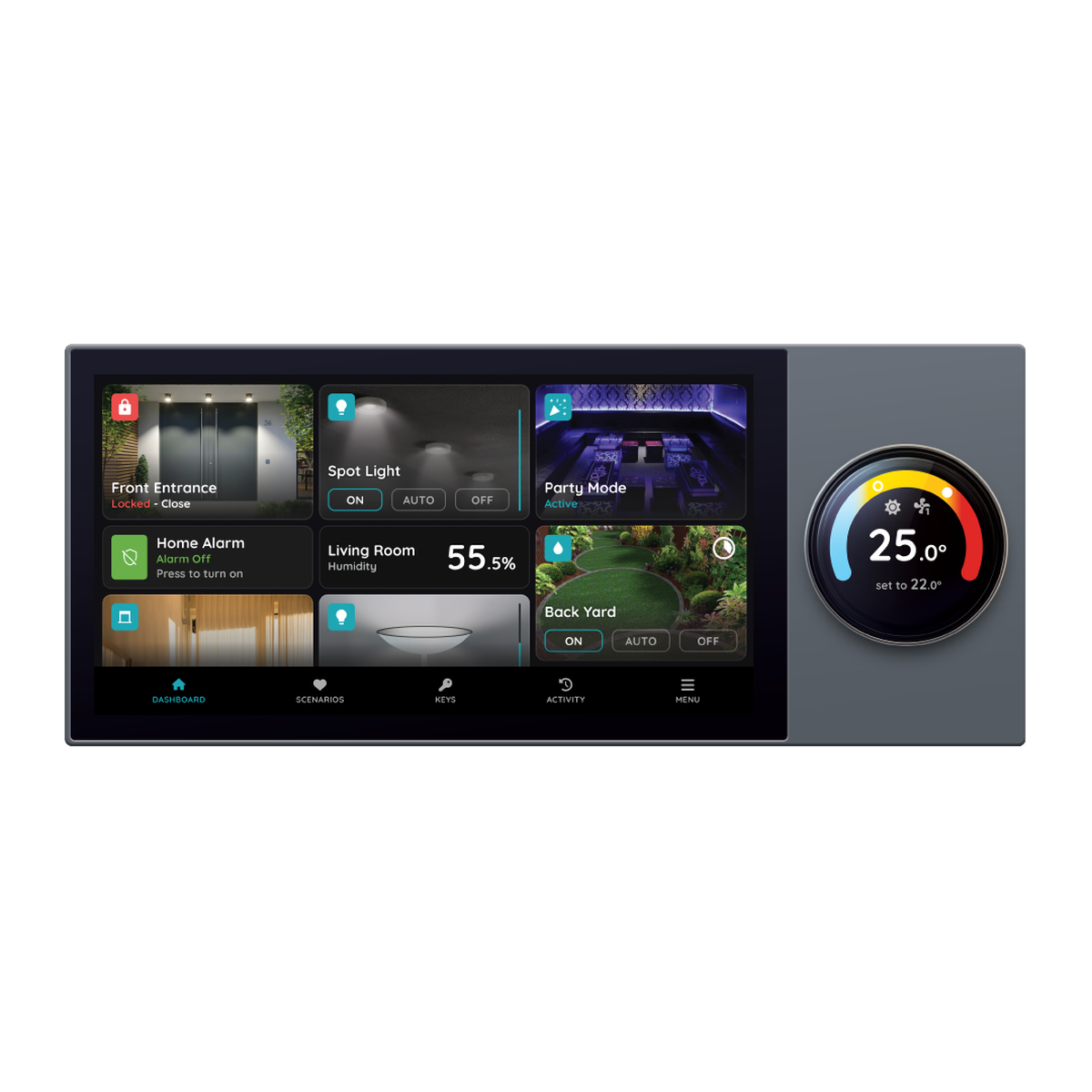

Het Helsinki bedieningspaneel is een room-control display met een touchscreen van 6 inch en een resolutie van 720 x 1440 px. Het paneel werkt op 100–240 V AC en heeft een ingebouwd 2-weg relais van 200 W per circuit.
Schakelen en bedienen vanaf één scherm

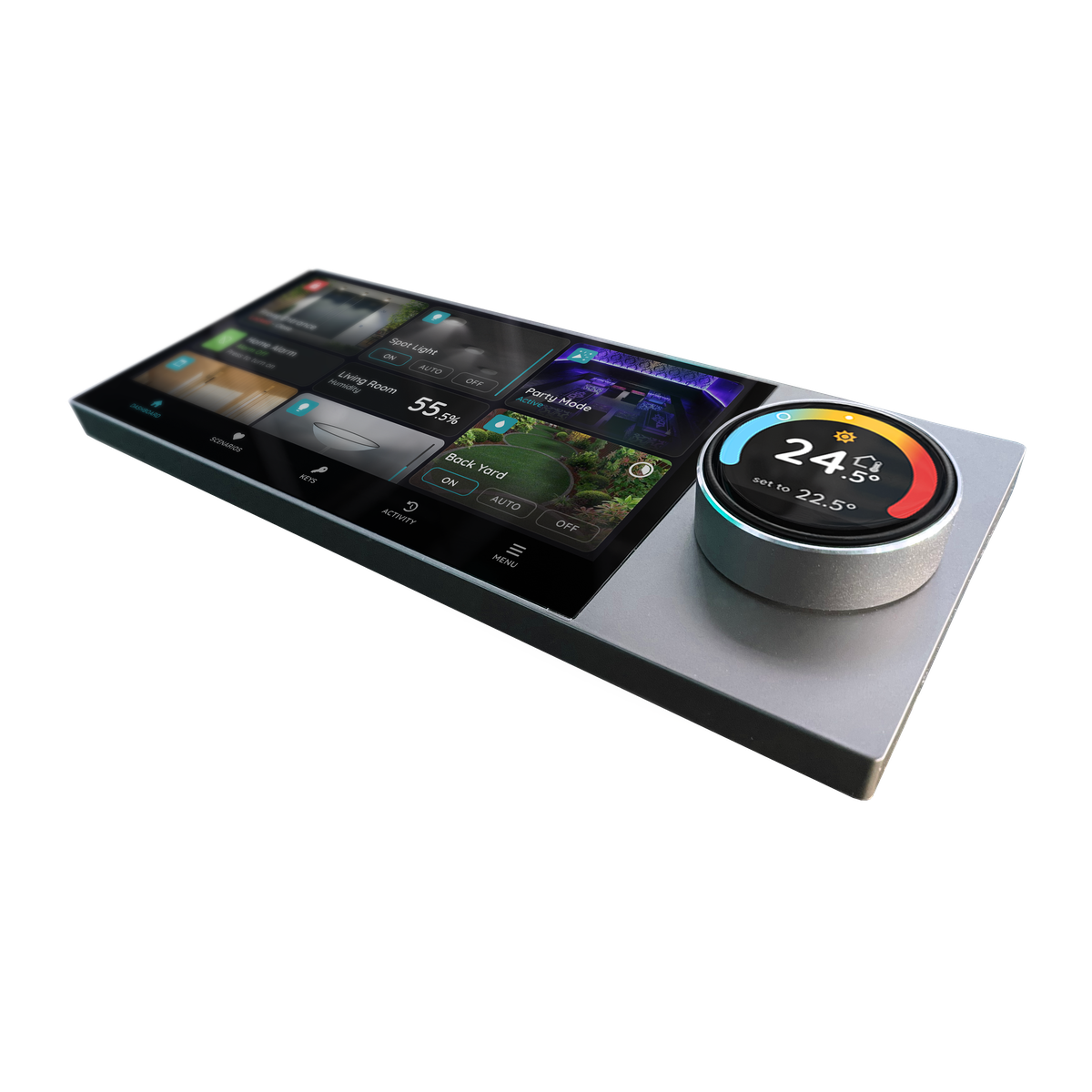

Naast het touchscreen heeft het paneel een draaiknop met een klein 1,2 inch schermpje. Het relais schakelt tot 200 W per circuit en de maximale belasting is 10 A. Het opgenomen vermogen is 10 W.
Verbindingen en omgeving
Het paneel ondersteunt Ethernet (RJ45), 2,4 GHz Wi-Fi, Zigbee en Modbus. Het werkt binnen een temperatuur van 0 tot 40 °C en een luchtvochtigheid van 5 tot 90% (niet-condenserend). De IP-klasse is IP20.
Installatie en beheer
Het paneel wordt gemonteerd in een inbouwdoos van 86 x 86 x 50 mm met een bolafstand van 60 mm. Zet eerst de netspanning uit in de meterkast en maak de aansluitingen volgens de handleiding. Het paneel past in het PIERRE Wave-systeem; de koppeling en bediening staan in de handleiding van het display.
Specificaties
Algemeen
- Merk
- PIERRE
- Artikelnummer
- P-DSP-HEL
- EAN
- 8606034720062
- Garantie
- 1 jaar garantie (carry-in)
- Binnen / buiten
- Binnen
Afmetingen & gewicht
- Afmetingen
- 205 × 86 × 10 mm
- Gewicht
- 0,345 kg
Voeding & PoE
- Opgenomen vermogen
- 10 W
Smart home
- Apparaattype
- Bedieningspaneel
- Voeding
- 230V
- Max. belasting
- 10 A
Technisch
- Voeding
- 100–240 V AC, 50–60 Hz
- Verbruik
- 10 W
- Maximale belasting
- 10 A
- Relais
- 2-weg, 200 W per circuit
- Verbinding
- Ethernet RJ45, 2,4 GHz Wi-Fi (802.11 b/g/n), Zigbee, Modbus
- Scherm
- 6 inch touchscreen, 720 x 1440 px, draaiknop met 1,2 inch scherm
- Processor
- PX30 quad core Cortex-A35, 2 GB RAM, 8 GB ROM
- Besturingssysteem
- Android 8
- Montage
- Inbouwdoos 86 x 86 x 50 mm, bolafstand 60 mm
- Bedrijfstemperatuur
- 0 tot +40 °C
- Luchtvochtigheid
- 5–90% RH, niet-condenserend
- IP-klasse
- IP20
