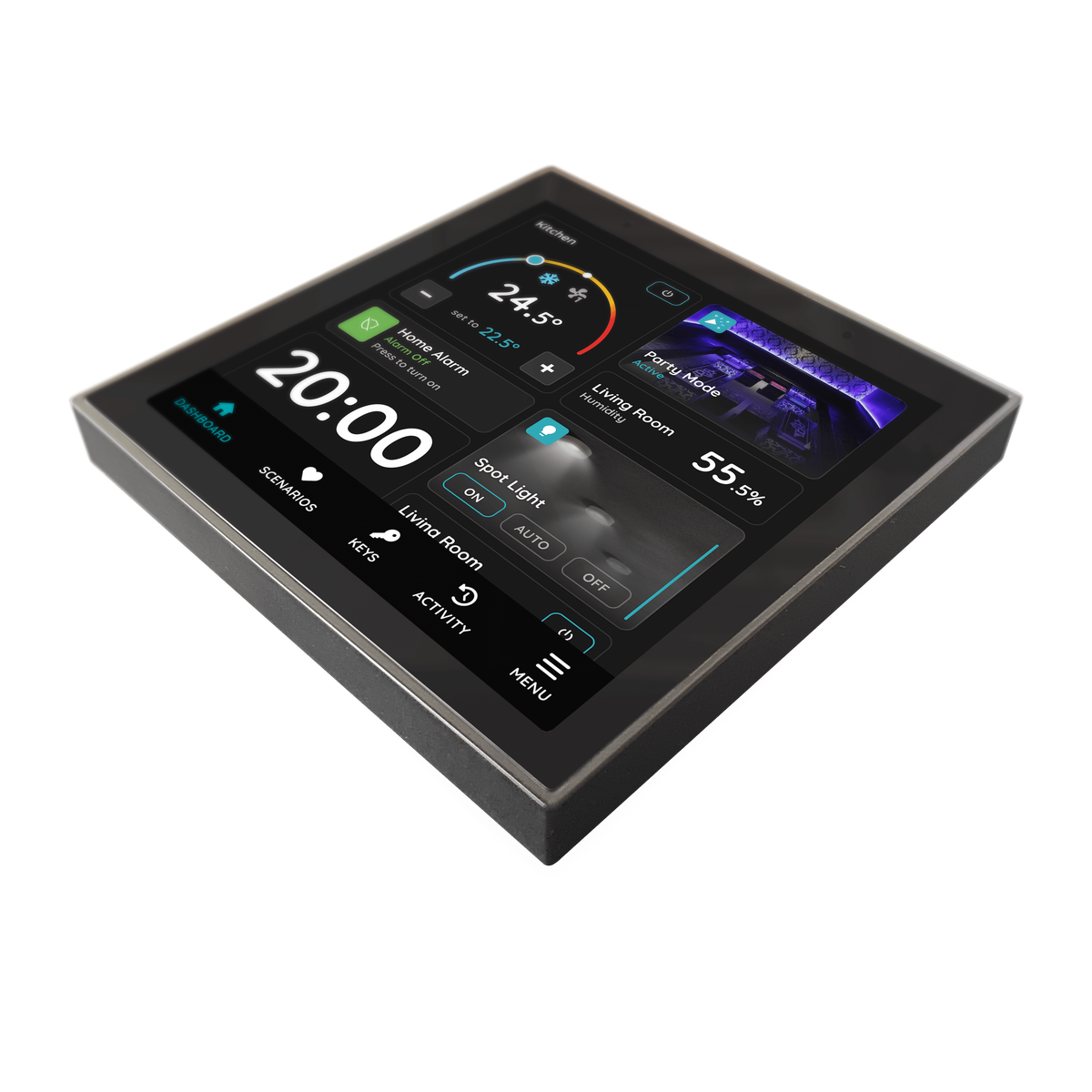

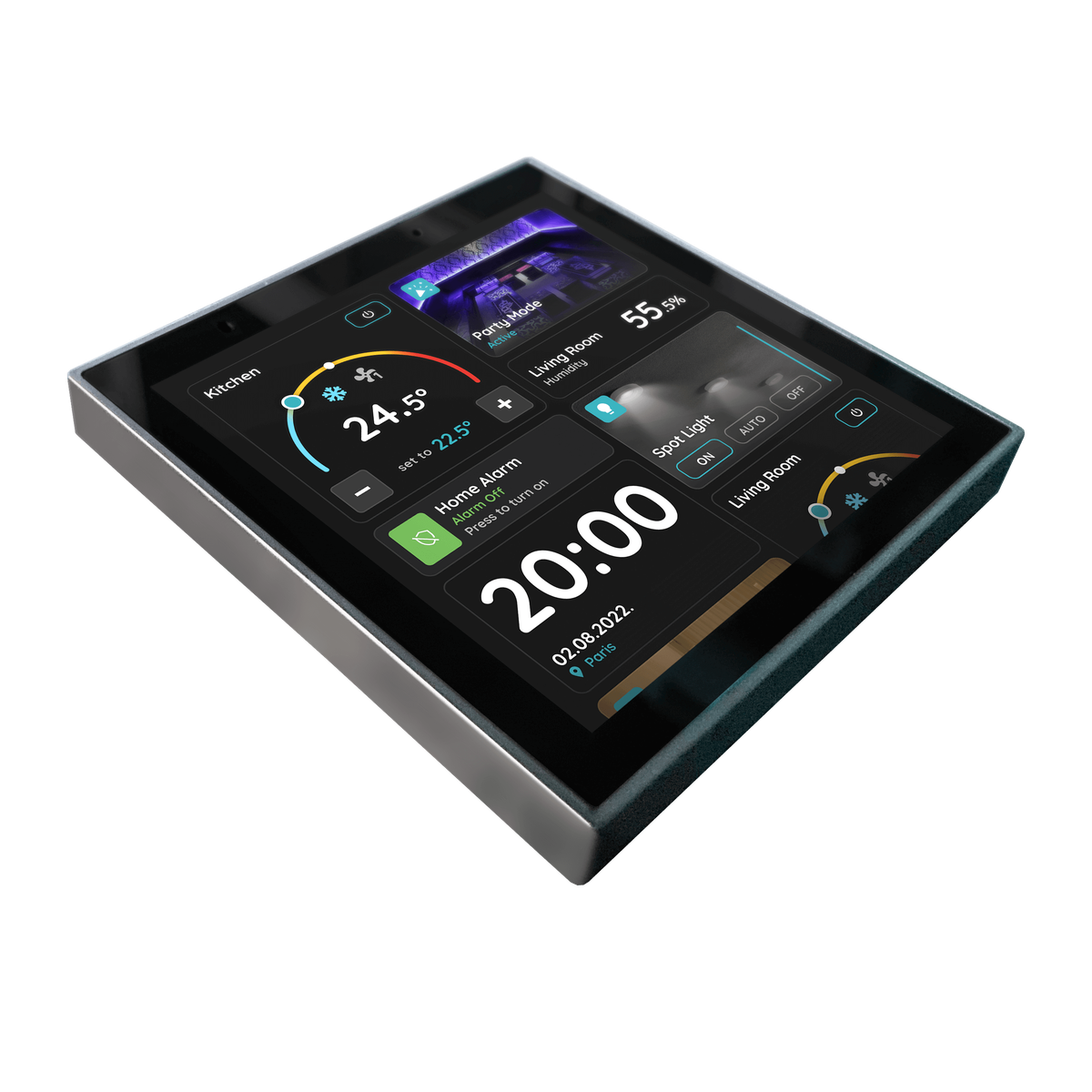

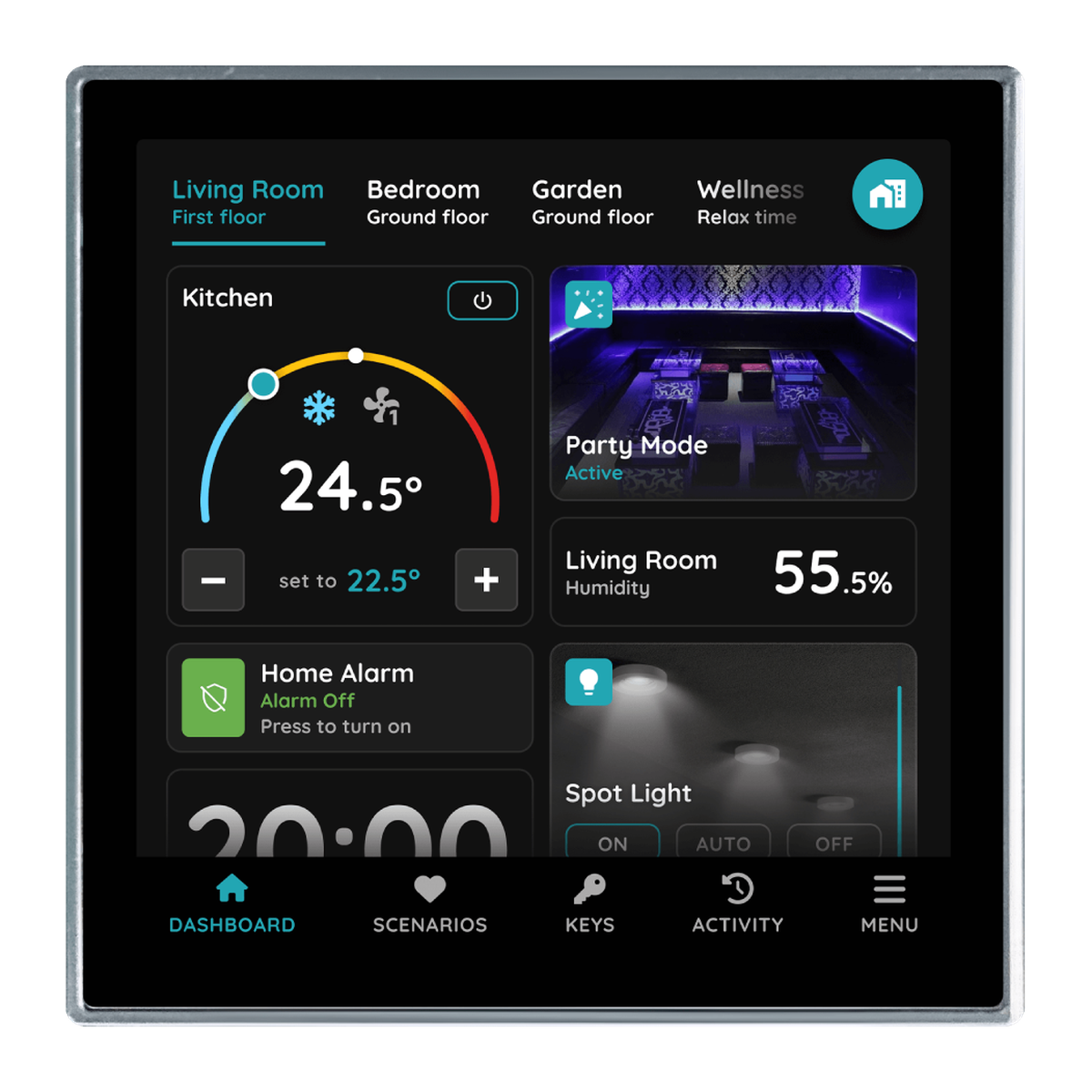

Het Rio bedieningspaneel is een room-control display met een touchscreen van 4 inch en een resolutie van 480 x 480 px. Het paneel heeft een ingebouwd 2-weg relais van 200 W per circuit en een lichtsensor voor de helderheid.
Schakelen en bedienen op een compact scherm
Het compacte scherm geeft toegang tot de smart home-functies van het paneel. Het relais schakelt tot 200 W per circuit en de maximale belasting is 10 A. Het opgenomen vermogen is 8 W.
Verbindingen en omgeving
Het paneel ondersteunt Ethernet (RJ45), 2,4 GHz Wi-Fi en Zigbee; de handleiding noemt ook Modbus. Het werkt binnen een temperatuur van 0 tot 40 °C en een luchtvochtigheid van 5 tot 90% (niet-condenserend). De IP-klasse is IP20.
Installatie en beheer
Het paneel wordt gemonteerd in een inbouwdoos van 86 x 86 x 50 mm met een bolafstand van 60 mm. Zet eerst de netspanning uit in de meterkast en maak de aansluitingen volgens de handleiding. De bediening en koppeling staan in de handleiding van het display.
Specificaties
Algemeen
- Merk
- PIERRE
- Artikelnummer
- P-DSP-RIO
- EAN
- 8606034720079
- Garantie
- 1 jaar garantie (carry-in)
- Binnen / buiten
- Binnen
Afmetingen & gewicht
- Afmetingen
- 86 × 86 × 10 mm
- Gewicht
- 0,214 kg
Voeding & PoE
- Opgenomen vermogen
- 8 W
Smart home
- Apparaattype
- Bedieningspaneel
- Voeding
- 230V
- Max. belasting
- 10 A
Technisch
- Voeding
- 100–230 V AC, 50–60 Hz
- Verbruik
- 8 W
- Maximale belasting
- 10 A
- Relais
- 2-weg, 200 W per circuit
- Verbinding
- Ethernet RJ45, 2,4 GHz Wi-Fi (802.11 b/g/n), Zigbee, Modbus
- Scherm
- 4 inch touchscreen, 480 x 480 px
- Processor
- PX30 quad core Cortex-A35, 2 GB RAM, 8 GB ROM
- Sensor
- Lichtsensor (automatische helderheid)
- Montage
- Wand, inbouwdoos 86 x 86 x 50 mm, bolafstand 60 mm
- Bedrijfstemperatuur
- 0 tot +40 °C
- Luchtvochtigheid
- 5–90% RH, niet-condenserend
- IP-klasse
- IP20
