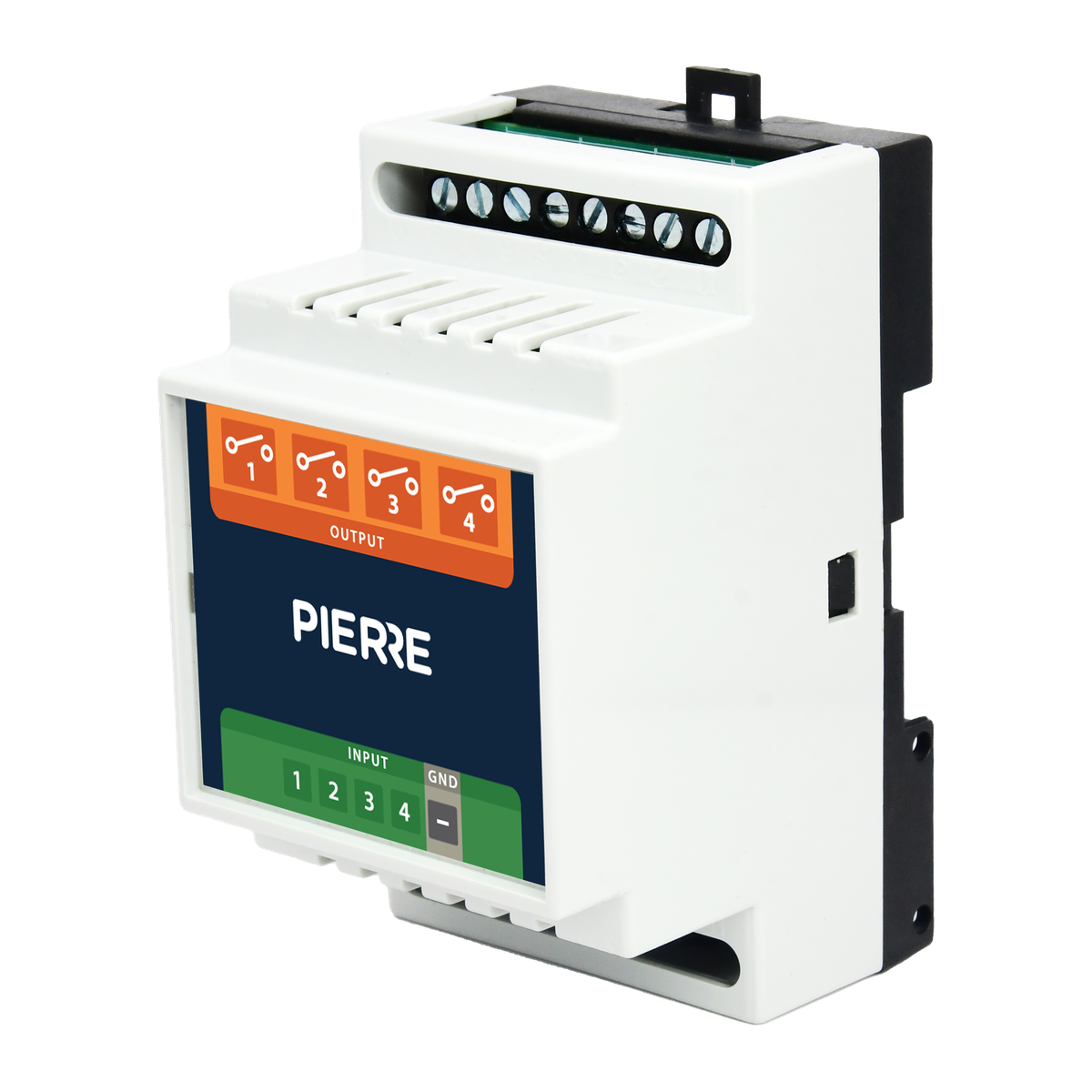

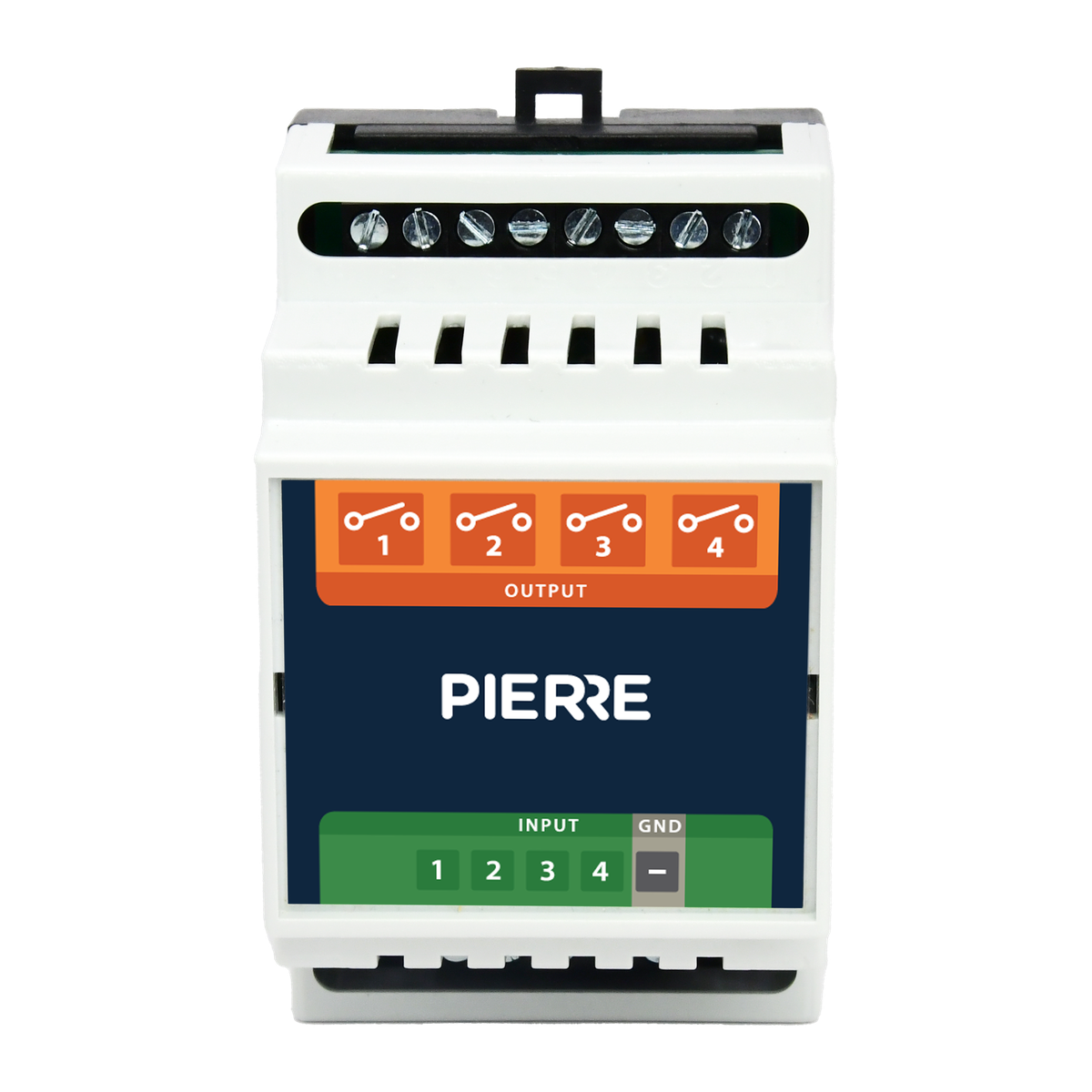

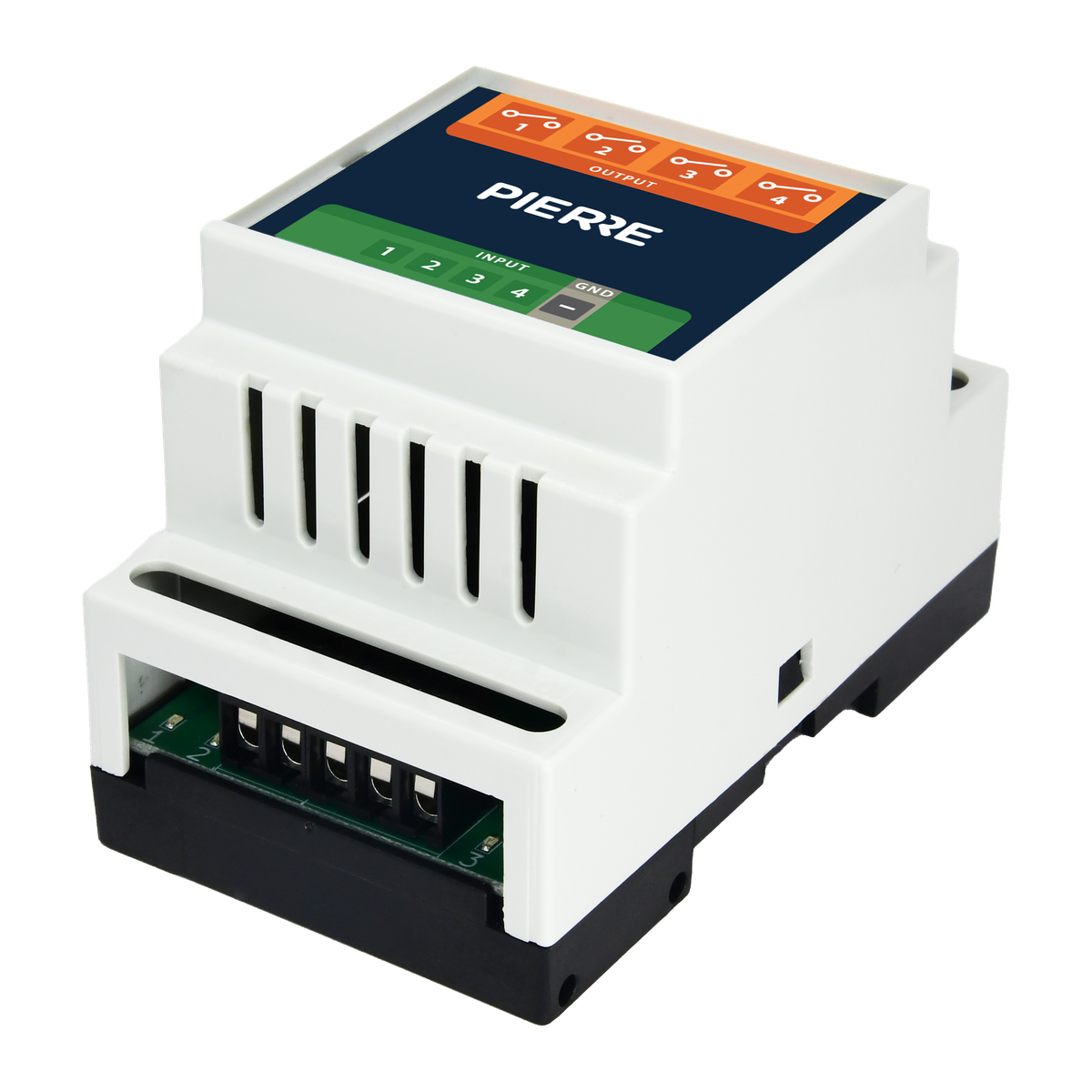

De PIERRE Pro relaiskaart 4-kanaals schakelt vier belastingen met vier relais van 2,5 A per kanaal. De kaart wordt gevoed met 12 V DC en is bedoeld voor montage op een DIN-rail.
Vier relais voor uiteenlopende belastingen
De uitgangen schakelen met een spanning van 20 tot 240 V AC, zodat je lampen, motoren of andere apparaten kunt aansturen. Houd de belasting per kanaal onder 2,5 A. Dat maakt de kaart geschikt voor gestructureerde installaties in automatiseringsprojecten.
Beveiligd tegen fouten
De kaart heeft bescherming tegen overbelasting, overspanning, kortsluiting en omgekeerde polariteit. Het bedrijfsbereik is 0 tot 50 °C bij 10 tot 95% luchtvochtigheid, niet-condenserend. De kaart is compact en weegt 81 g. Hij past op een DIN-rail.
Installatie en beheer
Monteer de kaart op een DIN-rail en sluit de 12 V DC-voeding aan. Sluit de L-draad aan op de COM-klem van elk relaiskanaal en de belasting op de NO-klem. De kaart wordt via RS485 aan de controller gekoppeld; het aansluitschema staat in de handleiding.
Specificaties
Algemeen
- Merk
- PIERRE
- Artikelnummer
- PP-R4
- EAN
- 8606034720123
- Garantie
- 1 jaar garantie (carry-in)
Afmetingen & gewicht
- Afmetingen
- 52 × 86 × 58 mm
- Gewicht
- 0,081 kg
Smart home
- Apparaattype
- Relaiskaart
Technisch
- Voeding
- 12 V DC
- Aantal relais
- 4
- Maximale belasting
- 2,5 A per kanaal
- Uitgangsspanning
- 20–240 V AC
- Verbinding
- RS485 naar controller
- Montage
- DIN-rail
- Bedrijfstemperatuur
- 0 tot +50 °C
- Luchtvochtigheid
- 10–95% RH, niet-condenserend
- Beveiligingen
- Overbelasting, overspanning, kortsluiting, omgekeerde polariteit
- Hoogte
- < 3000 m
