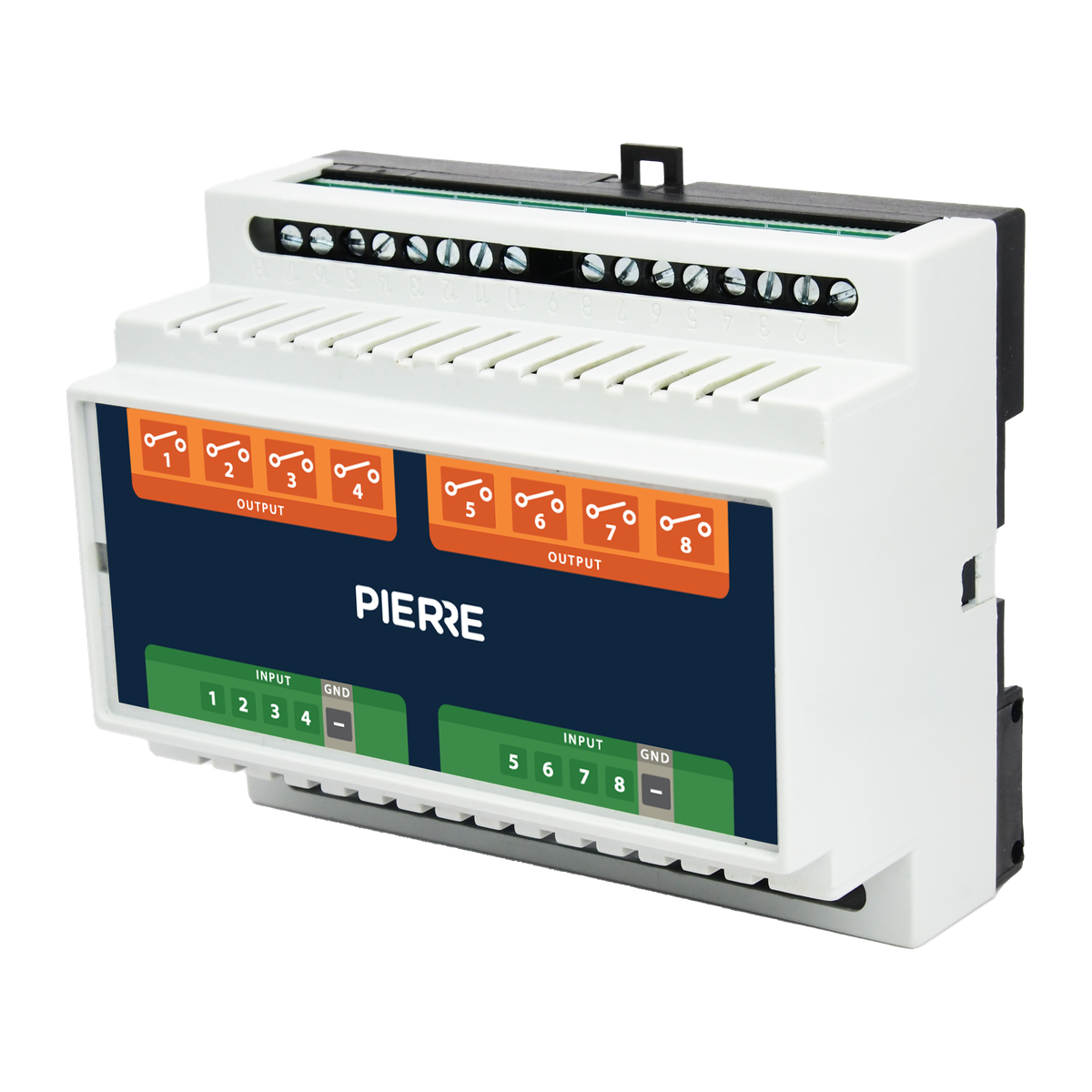

De PIERRE Pro relaiskaart 8-kanaals schakelt acht belastingen met een relais van 2,5 A per kanaal. De witte kaart wordt gevoed met 12 V DC en past op een standaard DIN-rail.
Meerdere apparaten vanaf één kaart

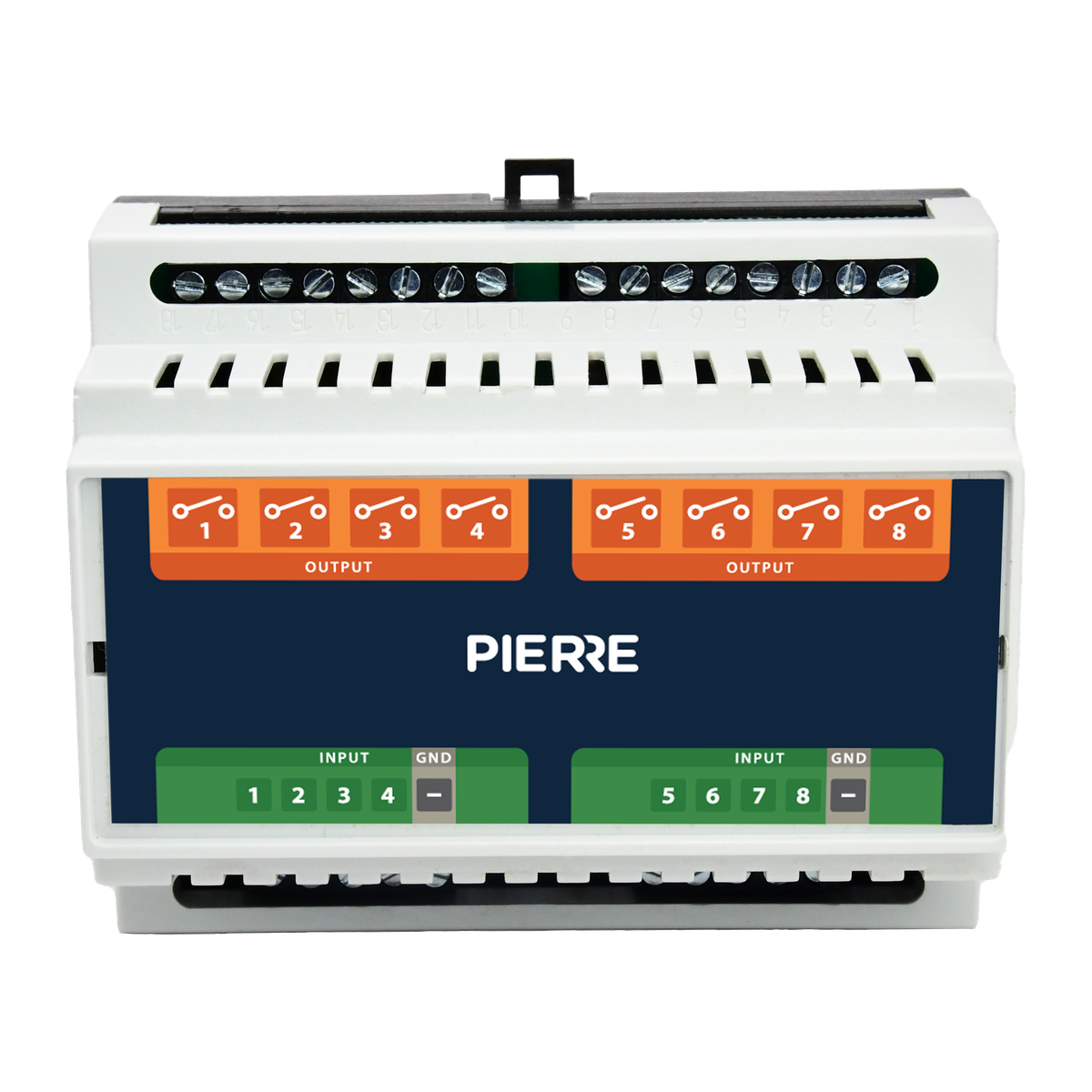

Met acht kanalen schakel je verlichting, motoren of andere apparaten vanaf één kaart. Elk relaiskanaal heeft duidelijke labels voor in- en uitgangen, zodat de bekabeling makkelijk te controleren is. Elk kanaal heeft een eigen relaisstatus-LED.
Beveiliging en bedrijfsbereik
De kaart heeft bescherming tegen overbelasting, overspanning, kortsluiting en omgekeerde polariteit. Het bedrijfstemperatuurbereik is 0 tot 50 °C bij 10 tot 95% luchtvochtigheid, niet-condenserend. De kaart is opgebouwd uit een printplaat (PCB) en bereikt een hoogte onder 3000 m.
Installatie en beheer
Monteer de kaart op een DIN-rail en sluit de 12 V DC-voeding aan. Sluit de L-draad aan op de COM-klem van elk relaiskanaal en de belasting op de NO-klem. De kaart wordt via RS485 aan de controller gekoppeld; het aansluitschema staat in de handleiding. De kaart meet 105 x 86 x 58 mm en weegt 140 g.
Specificaties
Algemeen
- Merk
- PIERRE
- Artikelnummer
- PP-R8
- EAN
- 8606034720130
- Garantie
- 1 jaar garantie (carry-in)
Afmetingen & gewicht
- Afmetingen
- 105 × 86 × 58 mm
- Gewicht
- 0,14 kg
Smart home
- Apparaattype
- Relaiskaart
Technisch
- Voeding
- 12 V DC
- Aantal relais
- 8
- Maximale belasting
- 2,5 A per kanaal
- Montage
- DIN-rail
- Verbinding
- RS485 naar controller
- Kleur
- Wit
- Bedrijfstemperatuur
- 0 tot +50 °C
- Luchtvochtigheid
- 10–95% RH, niet-condenserend
- Beveiligingen
- Overbelasting, overspanning, kortsluiting, omgekeerde polariteit
- Materiaal
- Printplaat (PCB)
- Hoogte
- < 3000 m
