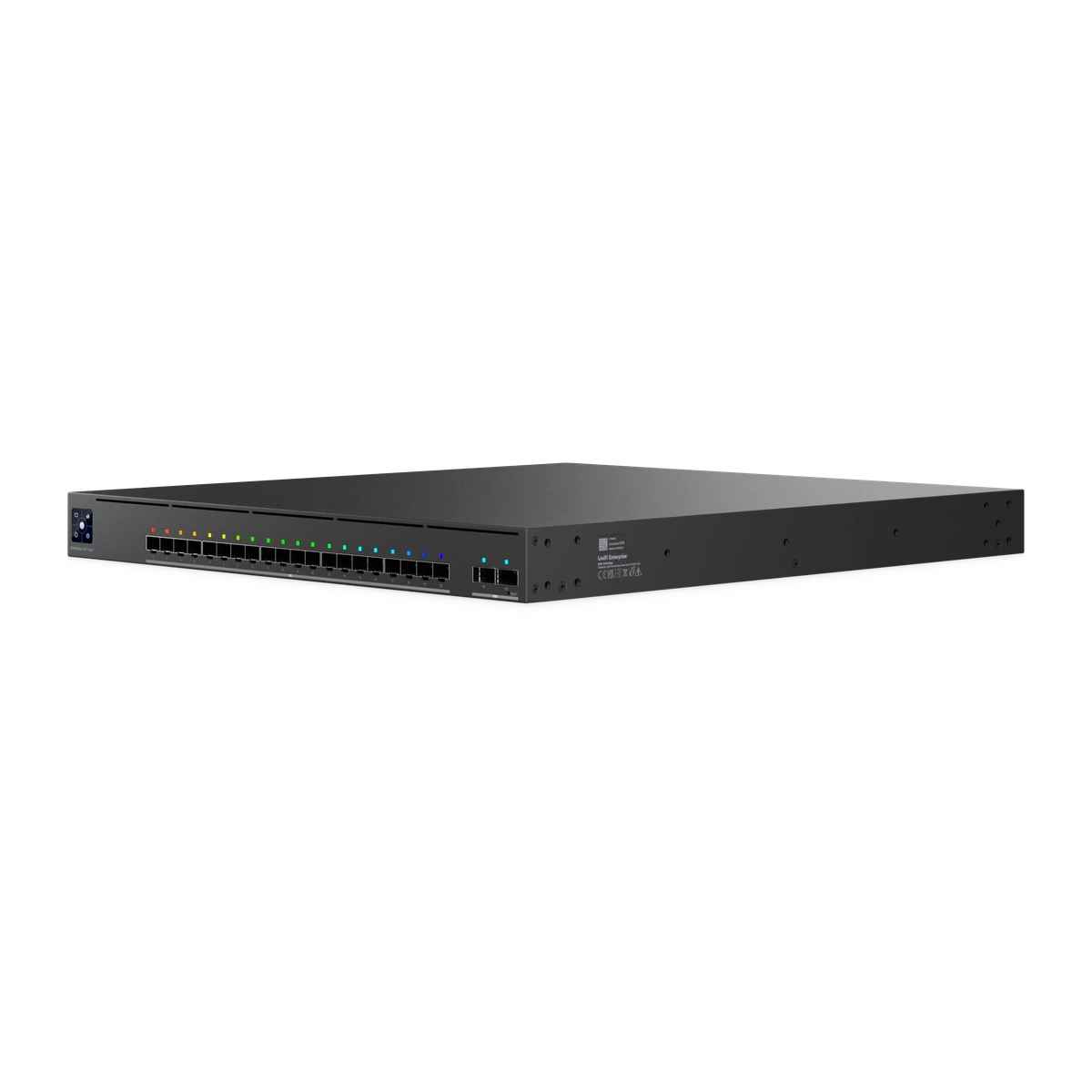

De Ubiquiti Enterprise Audio/Video Fiber is een Layer 3-switch voor professionele audio- en videonetwerken, met 20 SFP+-poorten van 10G en 2 QSFP28-uplinks van 100G. Hij ondersteunt PTP-timing, SMPTE ST 2110, SDVoE en AES67 en is bedoeld voor deterministische mediasynchronisatie.
Nauwkeurige timing voor media
De switch werkt met IEEE 1588-2008 PTPv2 en hardware-timestamping op alle Ethernet- en QSFP28-poorten. Hij kan grandmaster, boundary clock of transparent clock zijn. Een OCXO-klok geeft hoge precisie en via de SMA-aansluiting sluit je optioneel een GPS-ingang aan voor de grandmaster-modus. Er zijn Pro AV-profielen voor onder meer Dante, Q-SYS, NDI, SDVoE, Shure, AES67 en Crestron.
Capaciteit en betrouwbaarheid

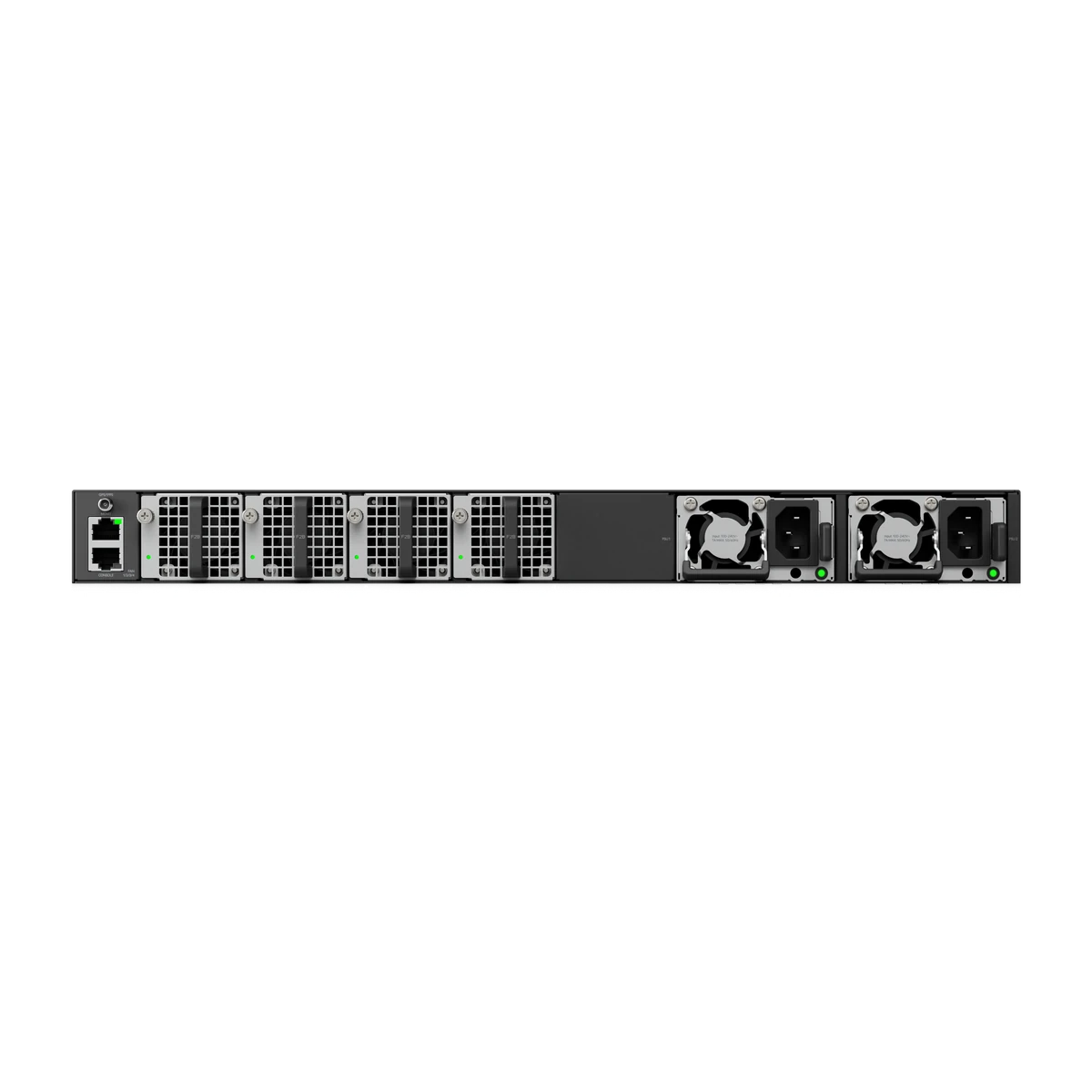

De switchingcapaciteit is 800 Gbps (400 Gbps non-blocking) bij 595 Mpps. Twee hot-swap voedingen van 150 W en vier hot-swap ventilatormodules zorgen voor redundantie. Daarnaast heb je een GbE RJ45-poort en een console-poort.
Installatie en beheer

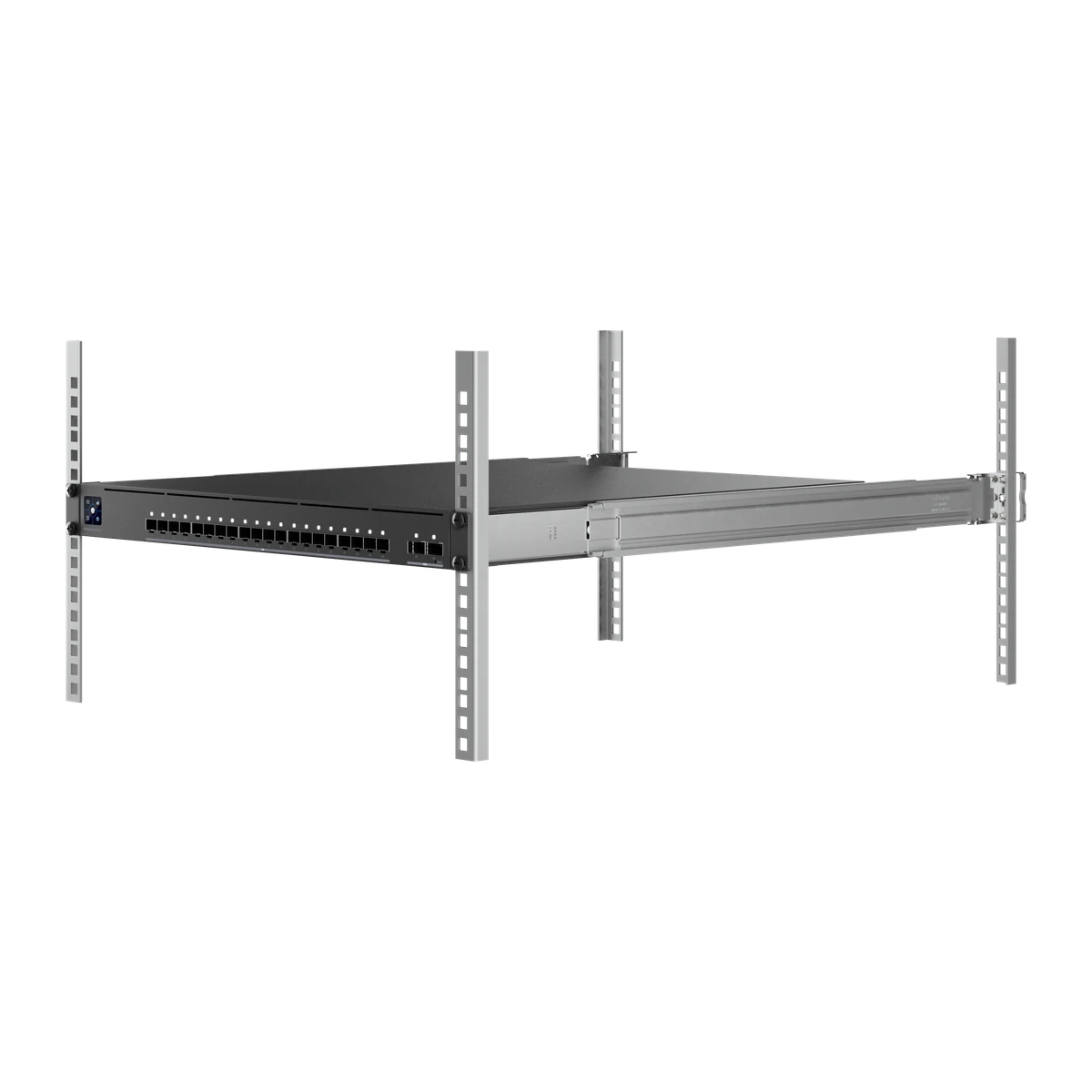

De switch past in een 19-inch rack van 1U met volledige rackdiepte en werkt het best in een 4-post rack. Het touchscreen van 1,3 inch toont de status en je beheert de switch via UniFi Network.
Specificaties
Algemeen
- Merk
- Ubiquiti
- Artikelnummer
- EAV-Fiber
- EAN
- 0810177162209
- Garantie
- 1 jaar garantie (carry-in)
- Binnen / buiten
- Binnen
Afmetingen & gewicht
- Afmetingen
- 442,4 × 43,7 × 480 mm
- Gewicht
- 8,95 kg
Netwerk
- RJ45-poorten
- 1
- Snelheid RJ45-poorten
- 1G
- SFP-poorten
- 20
- Type SFP-poorten
- SFP+
- Managed-niveau
- L3
- Controller nodig
- Vereist
- Montage
- Rackmount 19"
- Rackhoogte
- 1 U
- Fanless
- Nee
Voeding & PoE
- Opgenomen vermogen
- 150 W
Technisch
- Poorten

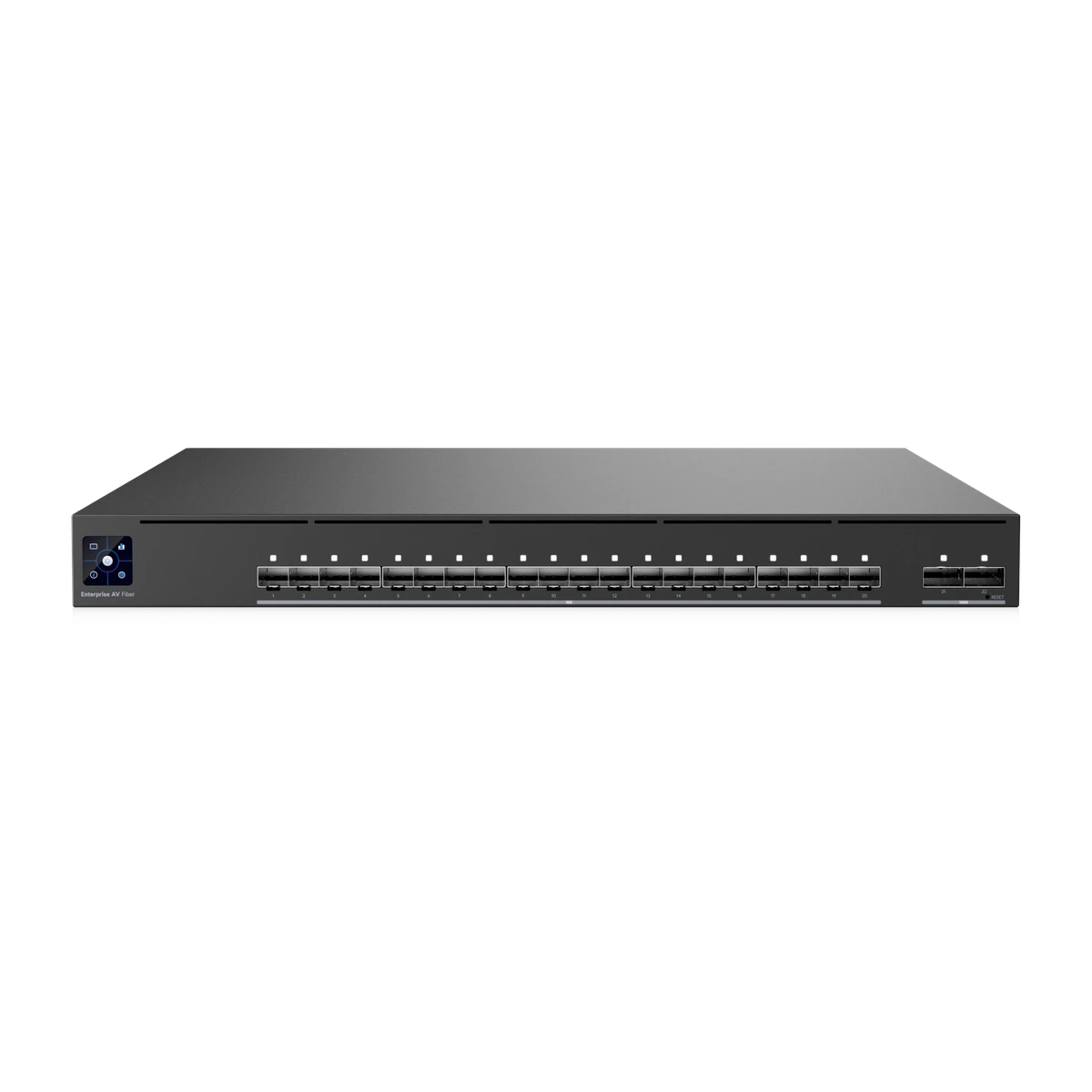

- 20× 10G/1G SFP+, 2× 100G/40G QSFP28, 1× GbE RJ45
- Switchingcapaciteit
- 800 Gbps
- Non-blocking doorvoer
- 400 Gbps
- Forwarding rate
- 595 Mpps
- PTP
- IEEE 1588-2008 PTPv2, SMPTE 2059-2, AES67
- GPS-ingang
- SMA voor grandmaster-klok
- Voeding
- 2× hot-swap 150 W AC/DC, 100-240 V
- Display
- 1,3-inch touchscreen
