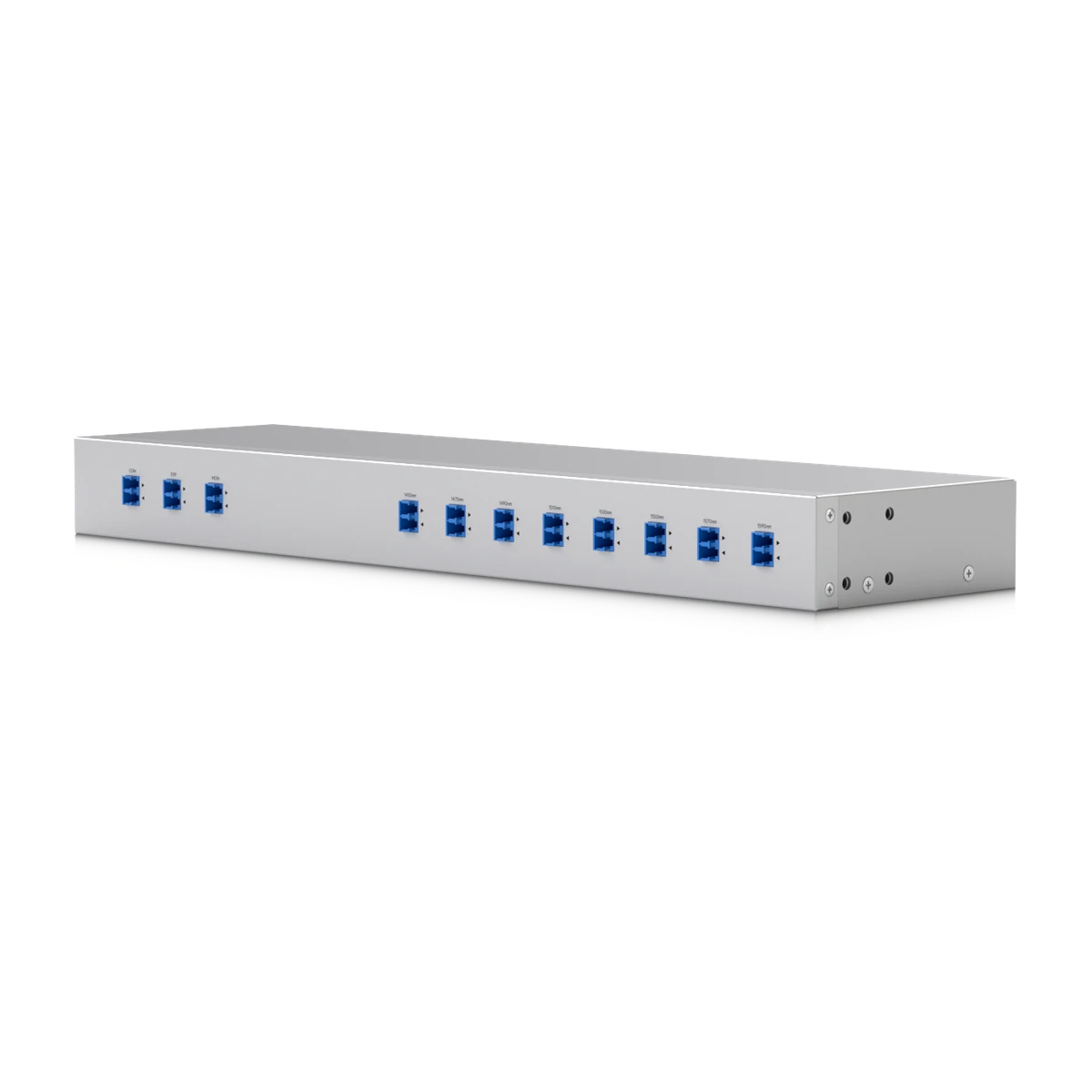

De Ubiquiti UACC-CWDM-8 is een 1U rackmontabele CWDM mux/demux met 8 kanalen. Hiermee combineer je meerdere verbindingen op golflengtes van 1450/1470/1490/1510/1530/1550/1570/1590 nm over één glasvezelpaar, zodat je de capaciteit van bestaande glasvezel vergroot zonder nieuwe kabels te trekken.
8 kanalen over één vezelpaar

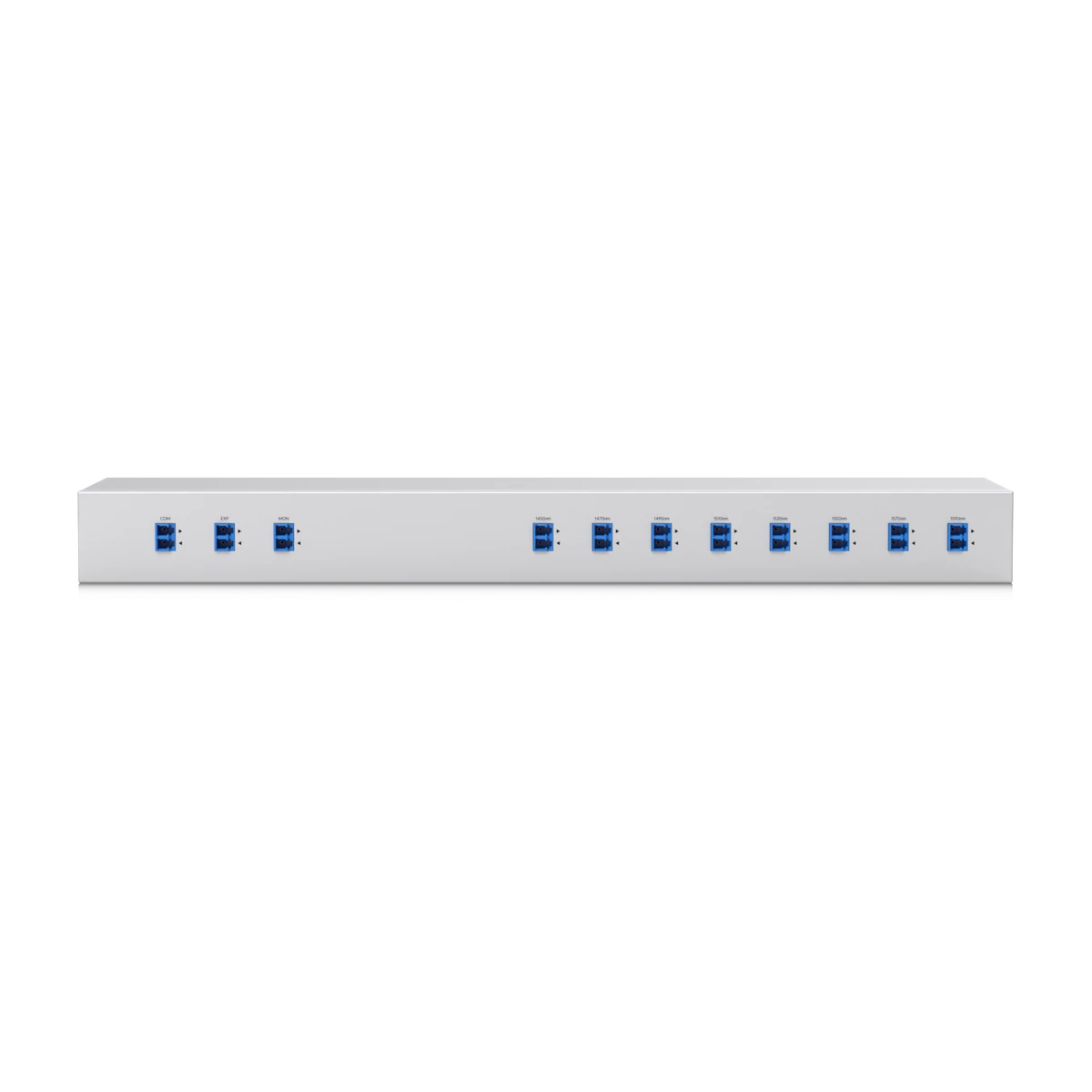

De module heeft 8 kanaalpoorten met duplex LC UPC-aansluitingen, een COM-poort voor de verbinding met een tweede CWDM Mux Demux 8 via singlemode glasvezel en een MON-poort om het signaal te meten met een powermeter of spectrumanalyzer. Daarnaast heeft hij een uitbreidingspoort (EXP) waarmee je een CWDM Mux Demux 4 koppelt voor extra kanalen. De isolatie tussen aangrenzende kanalen is maximaal 30 dB en tussen niet-aangrenzende kanalen minimaal 40 dB.
Lage verliezen
De insertion loss is maximaal 2,5 dB en de return loss minimaal 50 dB. De pigtails zijn 0,9 mm LC/UPC van SMF-28e-vezel, 0,5 tot 1 m lang. Het toestel werkt van -30 tot 75 °C.
Installatie

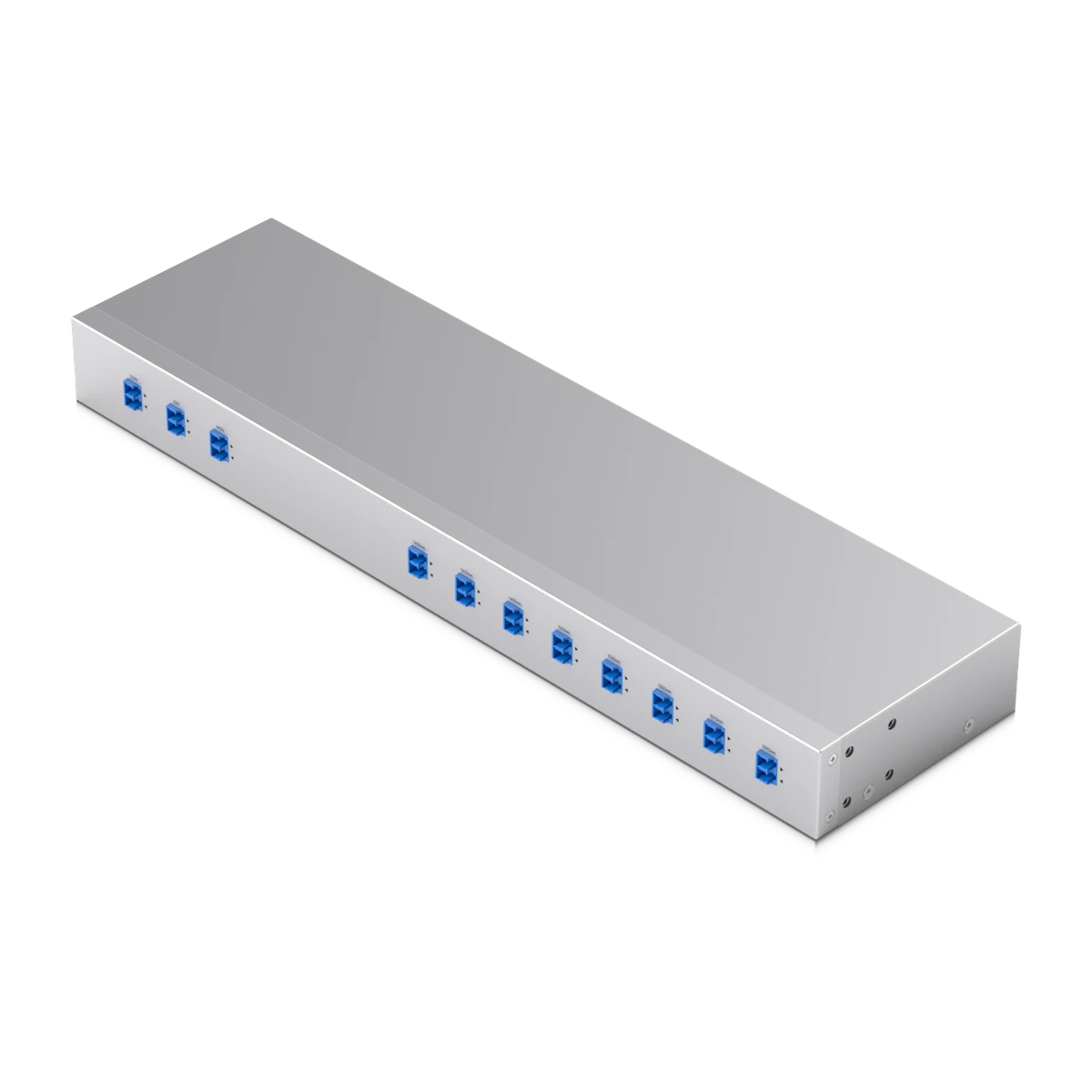

De staalen behuizing (SGCC) meet 442 x 120 x 43,7 mm, past in een 19-inch rack van 1U en weegt 1,4 kg. Je hebt twee identieke units nodig, één aan elke kant van de verbinding.
Specificaties
Algemeen
- Merk
- Ubiquiti
- Artikelnummer
- UACC-CWDM-8
- EAN
- 0810084694824
- Garantie
- 1 jaar garantie (carry-in)
- Binnen / buiten
- Binnen
- Poorten
- 8× kanaal LC/UPC, 1× COM, 1× MON, 1× EXP
Afmetingen & gewicht
- Afmetingen
- 442 × 43,7 × 120 mm
- Gewicht
- 1,4 kg
Glasvezel
- Connector A
- LC
- Polish
- UPC
- Golflengte
- 1450/1470/1490/1510/1530/1550/1570/1590 nm nm
- DAC / AOC
- n.v.t.
Rack & stroom
- Rackhoogte
- 1 U
- Rackbreedte
- 19"
Technisch
- Kanalen
- 8 CH Mux/Demux
- Kanaalgolflengtes
- 1450/1470/1490/1510/1530/1550/1570/1590 nm
- Passband per kanaal
- ±6,5 nm
- Insertion loss
- <2,5 dB (max.)
- Return loss
- 50 dB (min.)
- Isolatie aangrenzend / niet-aangrenzend
- ≤ 30 dB / ≥ 40 dB
- Max. vermogen
- 500 mW
- Vezeltype
- SMF-28e, 0,9 mm LC/UPC pigtails
- Werktemperatuur
- -30 tot 75 °C
