De PIERRE Smart Home controller Lite (SKU PP-C-LITE) is een DIN-railcontroller voor het PIERRE-systeem. U monteert hem op de DIN-rail, sluit een 12 V DC-voeding aan en verbindt hem via Ethernet of 2,4 GHz Wi-Fi met uw netwerk. Daarna koppelt u de controller in de PIERRE Partner-app en sluit u sensoren, knoppen en actuatoren aan op de in- en uitgangen.

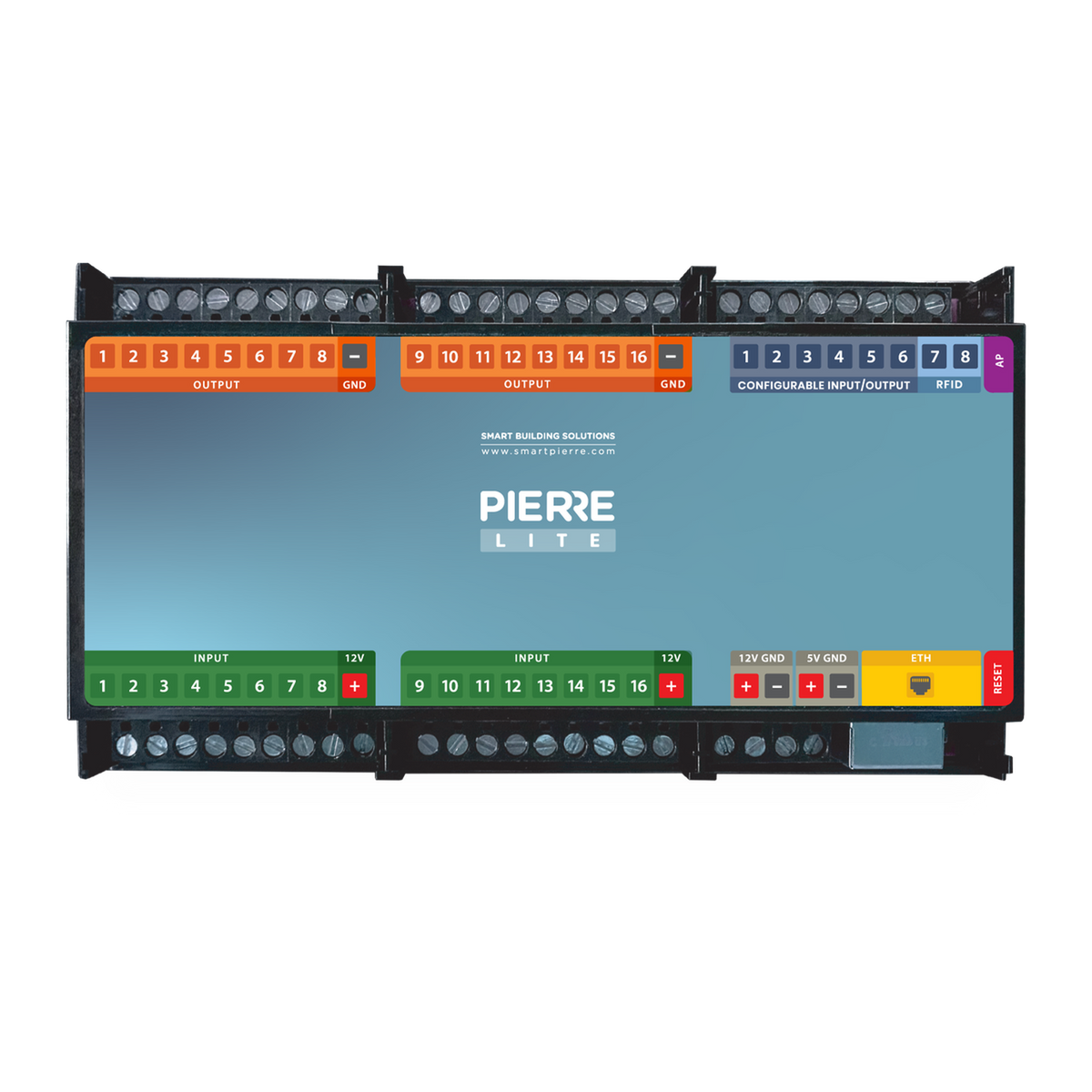

Smart Home controller Lite: DIN-railcontroller met 16 ingangen, 16 uitgangen, Ethernet en 2,4 GHz Wi-Fi, voor 12 V DC.
Bekijk productWat is de PIERRE Lite controller en waarvoor gebruikt u hem?
De Lite controller is het aansluitpunt van uw PIERRE-installatie in de meterkast. Op de ingangen sluit u sensordraden en knoppen aan. Op de uitgangen sluit u de apparaten aan die moeten schakelen wanneer een ingang wordt geactiveerd, of wanneer de app, een display of een automatisering dat vraagt. De controller bevat twee digitale poorten die alleen voor RFID-communicatie worden gebruikt, zodat u een RFID-lezer kunt aansluiten.
De controller is zwart, van ABS en PC, en weegt 213 g. Hij werkt van 0 tot 55 °C en tot 3000 m hoogte. Een LED-indicatie toont de status van de verbinding.
Tip van de specialist

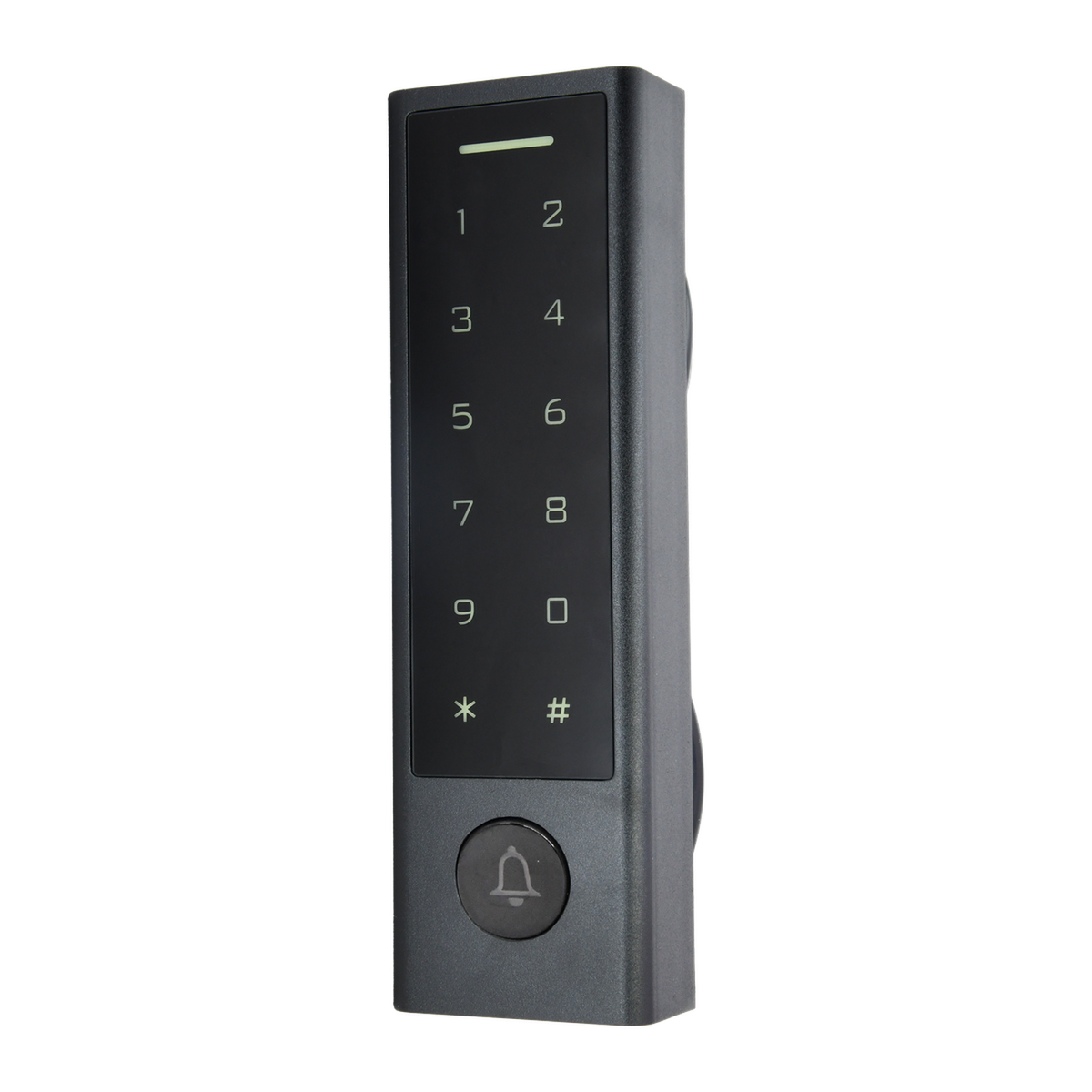

Hoort een ingang bij een uitgang, dan moeten beide op dezelfde controller staan. Bij een RFID-lezer die een deur opent, koppelt u de lezer en de deuropener dus aan dezelfde controller. Zo werkt de aansturing het best, volgens de handleiding.
Wat heeft u nodig voor de installatie van de Lite controller?
Voor een werkende controller heeft u de volgende onderdelen nodig. De controller is het hart van de installatie, maar hij heeft wel een 12 V-voeding en een netwerkaansluiting nodig.
- PIERRE Smart Home controller Lite (PP-C-LITE): de controller zelf, voor montage op de DIN-rail.
- DIN-railvoeding 12 V/2 A (PP-PWR-2A-DIN): de controller werkt op 12 V DC. De 2 A-voeding is geschikt voor zwaardere componenten zoals controllers en sensoren.
- Of de DIN-railvoeding 12 V/1,25 A (PP-PWR-125A-DIN) als u een lichtere voeding zoekt. Die levert maximaal 15 W.
- Een netwerkverbinding op de plek van de controller: een UTP-kabel naar uw router of switch, of 2,4 GHz Wi-Fi-dekking.
- Een telefoon of tablet met de PIERRE Partner-app. De app vindt een controller in inbedrijfstellingsmodus via Bluetooth.
- Een DIN-rail in de verdeelkast, plus de bedrading voor uw sensoren, knoppen en actuatoren.
Twijfelt u welk type centrale past bij uw installatie? Lees dan gateway, controller of display: welke PIERRE-centrale heeft u nodig? Voor de totale opbouw van de meterkast leest u hoe u een meterkast inricht voor PIERRE.
Hoe monteert en bedraadt u de Lite controller?
De controller is 156 mm breed, 89 mm hoog en 31 mm diep. Montage en bedrading gaan in deze volgorde. Werkt u in een verdeelkast met 230 V, laat die bedrading dan door een gekwalificeerde elektricien doen.
Stap 1: Monteer de controller op de DIN-rail. De controller klikt op een standaard DIN-rail in de verdeelkast.
Stap 2: Sluit de 12 V DC-voeding aan. Gebruik de aansluiting die de handleiding aangeeft als PLUS en MINUS voor 12 V. Controleer de polariteit voordat u de voeding inschakelt. De controller heeft bescherming tegen overspanning en omgekeerde polariteit, maar een juiste aansluiting voorkomt schade.
Stap 3: Sluit de netwerkkabel aan. Plaats de UTP-kabel in de ETH-aansluiting (RJ45). Gebruikt u Wi-Fi, dan sluit u geen kabel aan en kiest u het netwerk later in de app.
Stap 4: Sluit de ingangen aan. Op de INPUT-aansluitingen 1 tot en met 16 sluit u sensordraden en knoppen aan. Er is een voeding voor de sensor aanwezig.
Stap 5: Sluit de uitgangen aan. Op de OUTPUT-aansluitingen 1 tot en met 16 sluit u de actuatoren aan. De GRD-aansluiting is de ground-draad (–) die de handleiding opgeeft.
Let op de maximale belasting. Elke uitgang levert maximaal 1 A en de totale uitgang is 2 A, zoals in de specificaties hieronder staat.
Hoe koppelt u de Lite controller in de PIERRE Partner-app?
Een nieuwe controller start automatisch in inbedrijfstellingsmodus. Die modus herkent u aan het witte LED-lampje. Een bestaande controller zet u in deze modus door de knop AP ingedrukt te houden tot het apparaat in de installatiestand gaat.
Stap 1: Zet de controller in inbedrijfstellingsmodus. Bij een nieuwe controller gebeurt dit vanzelf bij het inschakelen. Bij een bestaande controller houdt u de AP-knop ingedrukt.
Stap 2: Open het scherm Controllers in de PIERRE Partner-app. De app zoekt automatisch naar controllers in inbedrijfstellingsmodus.
Stap 3: Kies de nieuwe controller. Een nieuwe controller verschijnt als New Controller met een blauw Bluetooth-icoon. Tik erop en kies New Controller in het venster.
Stap 4: Vul de instellingen in. Geef de controller een naam en kies Ethernet of Wi-Fi. Kiest u Wi-Fi, dan selecteert u het netwerk en vult u het wachtwoord in. Bij IP Settings kiest u Automatic (DHCP) of Static IP. Bij een vast IP-adres vult u IP-adres, gateway, subnet en DNS in.
Stap 5: Sla op. Met Save maakt u de controller aan. De inbedrijfstellingsmodus stopt daarna op het apparaat.
Wat doet u met een controller die al in inbedrijfstellingsmodus staat?
Staat een al ingestelde controller in inbedrijfstellingsmodus, dan ziet u hem ook met een blauw Bluetooth-icoon. Tik op de controller en kies uit drie opties:
- Edit Controller Settings: pas de instellingen aan. In deze modus kunt u de controller ook verwijderen.
- Edit Network Settings: wissel tussen Ethernet en Wi-Fi, wijzig het Wi-Fi-netwerk of pas het IP-adres, de gateway, het subnet en de DNS aan.
- Restore Controller: stuurt de configuratie opnieuw naar de controller. Dat helpt als de configuratie mislukt of als het aanmaken van een nieuwe controller niet lukt.
Wat betekenen de kleuren van de LED op de Lite controller?
De LED laat de status van de controller zien. In de handleiding staan deze kleuren:
| LED-kleur | Betekenis |
|---|---|
| Groen | Online: de controller is verbonden met het netwerk en werkt zoals verwacht. |
| Rood | Offline: de verbinding met het netwerk is weg, of er is geen internettoegang. |
| Lichtblauw | AP-modus: de controller zendt een eigen netwerk uit voor installatie of configuratie. |
| Donkerblauw | AP-modus met PIERRE Partner: de controller wordt beheerd via het PIERRE Partner-systeem. |
| Paars | Zoekt een IP-adres: de controller probeert een adres van de router of het netwerk te krijgen. |
| Oranje | Firmware-update: de controller downloadt een update. |
| Wit | Inbedrijfstellingsmodus: de controller wacht op instellingen via de app. |
Hoe past u de instellingen van de Lite controller aan?
De instellingen van een werkende controller beheert u in de PIERRE Partner-app. U kunt de naam wijzigen, de verbinding omzetten van Ethernet naar Wi-Fi en het IP-adres aanpassen. Kiest u een vast IP-adres, noteer het dan goed. Een verkeerd adres kan de controller offline houden.
Na een wijziging in het netwerk, bijvoorbeeld een nieuwe router, controleert u eerst de LED. Staat die op groen, dan is de verbinding in orde. Staat hij op rood of paars, dan kijkt u naar de tabel bij het oplossen van problemen.
Wat doet u als de Lite controller niet werkt zoals verwacht?
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| LED staat op rood | De controller is offline: geen netwerkverbinding of geen internettoegang. | Controleer de UTP-kabel of het Wi-Fi-netwerk en of uw router internet heeft. |
| LED staat op paars | De controller zoekt nog een IP-adres. | Controleer of de router DHCP levert. Gebruikt u een vast adres, controleer dan het ingevoerde adres via Edit Network Settings. |
| Controller verschijnt niet in de app | De controller staat niet in inbedrijfstellingsmodus. | Houd de AP-knop ingedrukt tot het apparaat in de installatiestand gaat, en zoek opnieuw. |
| Configuratie mislukt | De instellingen zijn niet goed aangekomen bij de controller. | Kies Restore Controller om de configuratie opnieuw te sturen. |
| LED staat op oranje | Er loopt een firmware-update. | Wacht tot de update klaar is. Daarna controleert u of de LED op groen staat. |
| Wi-Fi-netwerk niet zichtbaar | De controller ondersteunt alleen 2,4 GHz Wi-Fi (802.11 b/g/n). | Kies een 2,4 GHz-netwerk, of sluit de controller aan via Ethernet. |
| Reset-knop | De handleiding noemt de Reset-knop op de controller, maar beschrijft geen procedure. | Neem bij twijfel contact met ons op voordat u de knop gebruikt. |
Lukt het niet om de controller online te krijgen? Dan helpt het om het netwerk stap voor stap na te lopen, zoals in PIERRE-apparaat offline of reageert traag? Zo lost u het op.
Welke technische specificaties hoort u te kennen?
| Eigenschap | Waarde |
|---|---|
| Voeding | DC 12 V, 1 A |
| Ingangsspanning | DC 12 V |
| Stroomverbruik | 1,5 W (0,10 A) |
| Ingangen/uitgangen | 16 + 16 |
| Maximale belasting per uitgang | 1 A |
| Maximale totale belasting | 2 A |
| Overspanningsbereik | 12 V DC – 15 V DC |
| Connectiviteit | 10M/100M Ethernet (RJ45), 2,4 GHz Wi-Fi (802.11 b/g/n) |
| Beveiliging | Bescherming tegen overspanning en omgekeerde polariteit |
| Bedrijfstemperatuur | 0 tot +55 °C |
| Luchtvochtigheid | 5% – 90% RH, niet-condenserend |
| Hoogte | Tot 3000 m |
| Afmetingen (B x H x D) | 156 x 89 x 31 mm |
| Gewicht | 213 g |
| Materiaal en kleur | ABS+PC, zwart |
| Montage | DIN-rail |
| LED-indicatie | Ja |
Welke voeding en welke controller past bij uw installatie?
De Lite controller werkt op 12 V DC en is daarmee gebonden aan een 12 V-voeding. Onze keuze voor de meeste installaties is de 2 A-voeding, omdat die ruimte geeft voor sensoren en andere apparaten op dezelfde rail. Hebt u Modbus nodig, dan past de Pro controller beter.

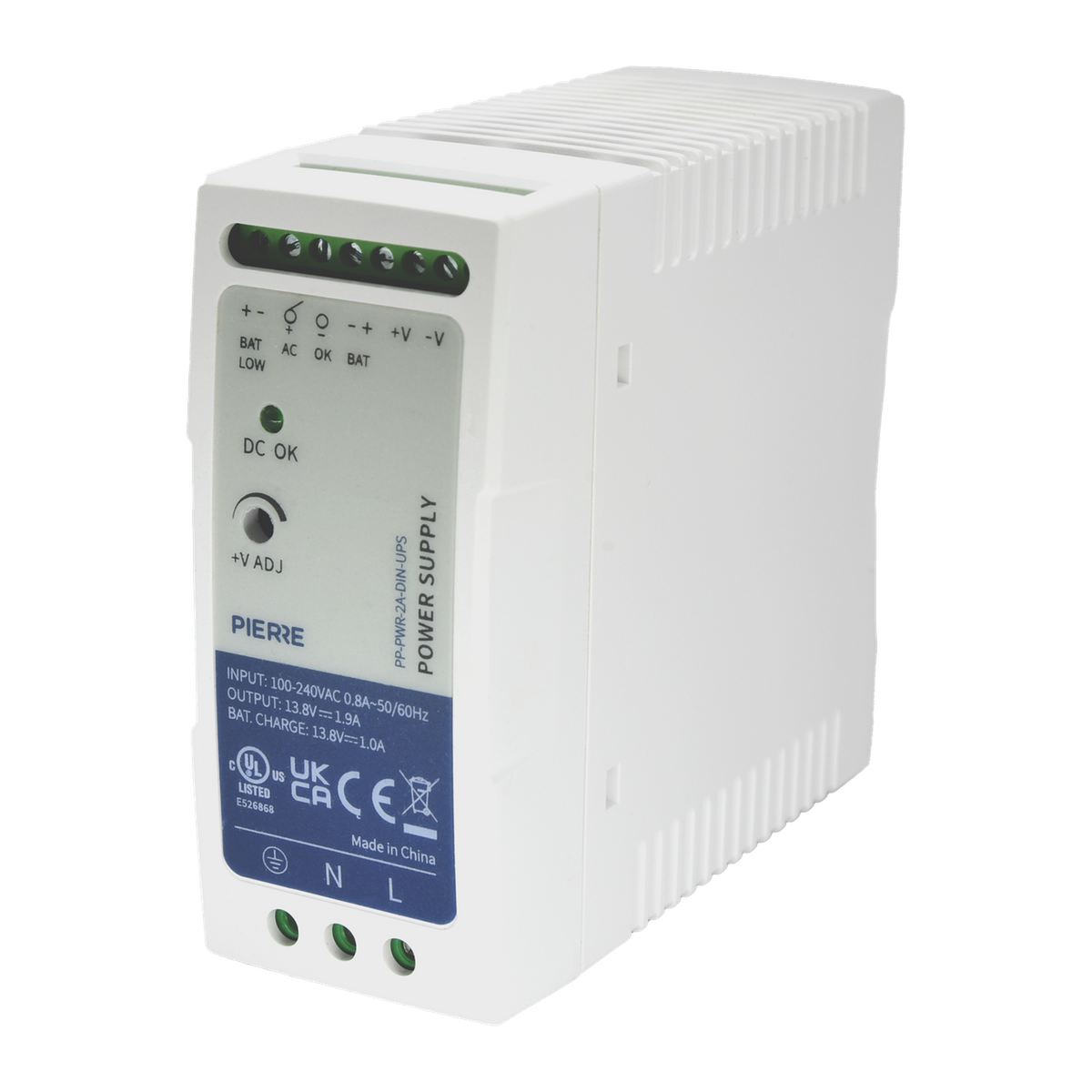

DIN-railvoeding 12 V/2 A: 24 W bij 2 A, bedoeld voor controllers en sensoren op de DIN-rail.
Bekijk product
Smart Home controller Pro: dezelfde 16 in- en uitgangen en 12 V DC, met Modbus naast Ethernet en 2,4 GHz Wi-Fi.
Bekijk productBekijk de Smart Home controller Lite Alle PIERRE-producten
Veelgestelde vragen
Heb ik een 12 V-voeding nodig voor de Lite controller?
Ja. De specificaties geven een ingangsspanning van DC 12 V en 1 A. De handleiding toont bij de bedrading ook een voeding die 5 V DC levert. Controleer dus welke voeding u gebruikt en sluit de controller aan volgens de 12 V-aansluiting. Wij adviseren de PIERRE DIN-railvoeding 12 V/2 A.
Kan ik de controller met Ethernet of met Wi-Fi aansluiten?
Beide kan. Ethernet werkt met een UTP-kabel en een RJ45-aansluiting. Wi-Fi werkt op 2,4 GHz (802.11 b/g/n). U kiest de verbinding in de PIERRE Partner-app bij Connection Type.
Waarom moeten een ingang en een uitgang op dezelfde controller?
Volgens de handleiding moeten ingangen en uitgangen die elkaar beïnvloeden op dezelfde controller zitten. Een RFID-lezer die een deur opent, hoort dus bij dezelfde controller als de deuropener. Zo werkt de aansturing het best.
Wat betekent een rood lampje op de controller?
Rood betekent dat de controller offline is. Dat kan komen door een kabel die los zit, een Wi-Fi-netwerk dat weg is of een router zonder internettoegang. Controleer eerst de verbinding en daarna de internettoegang van de router.
Welke app gebruikt u voor de Lite controller?
De handleiding van de controller noemt de PIERRE Partner-app voor het koppelen en instellen. Controleer welke app uw installatie gebruikt voordat u begint. Twijfelt u, dan denken wij graag met u mee.
Kort samengevat
- Monteer de Lite controller op de DIN-rail en sluit een 12 V DC-voeding aan, bij voorkeur de 2 A-voeding.
- Verbind de controller via Ethernet of 2,4 GHz Wi-Fi en koppel hem in de PIERRE Partner-app via New Controller.
- Controleer de LED: groen betekent online, rood offline en paars dat de controller nog een IP-adres zoekt.
Wilt u weten of de Lite controller of de Pro controller bij uw meterkast past? Mail info@wifi-center.nl. Via de contactpagina stuurt u ons ook uw vraag. Voor de complete opbouw van uw installatie leest u de PIERRE smart home handleiding.
