Een meterkast smart home inrichten doet u met een PIERRE Pro controller op de DIN-rail, een voeding van 12 V DC en, waar nodig, een relaiskaart voor de uitgangen. Zware belastingen zoals een boiler of een convectorverwarming schakelt u met een Wave smart relais op de DIN-rail, dat draadloos met de gateway communiceert. Hieronder ziet u welke onderdelen u nodig hebt, in welke volgorde u ze bedraadt en wat u moet laten doen door een elektrotechnisch installateur.
Bekijk de Smart Home controller Pro Bekijk de voeding met UPS-functie Alle PIERRE-producten
Welke onderdelen zet u in de meterkast?
Een meterkast met PIERRE bestaat uit een bedraad deel en eventueel een draadloos deel. Het bedraade deel draait om de controller. Het draadloze deel draait om de gateway. Onderstaande tabel geeft de rol van elk onderdeel.
| Onderdeel | Rol in de meterkast | Voeding of aansluiting |
|---|---|---|
| Smart Home controller Pro | Bedraad hart van het systeem, met 16 ingangen en 16 uitgangen, en Ethernet, Wi-Fi 2,4 GHz en Modbus | 12 V DC |
| DIN-railvoeding 12 V/2 A | Levert de 12 V voor de controller en de relaiskaart | Net 100 tot 240 V AC, uitgang 12 V DC |
| DIN-railvoeding 12 V/2 A met UPS-functie | Dezelfde 12 V, plus een accu die de belasting bij stroomuitval blijft voeden | Net, accu op de Bat-klemmen |
| Pro relaiskaart 8-kanaals | Schakelt acht belastingen vanaf de uitgangen van de controller | 12 V DC |
| Wave smart relais DIN-rail | Schakelt één zware belasting tot 63 A, draadloos via Zigbee | 90 tot 240 V AC, L en N |
| The One Wave Gateway | Gateway voor het Wave-netwerk, nodig voor het Wave smart relais | 5 V DC via USB-C |

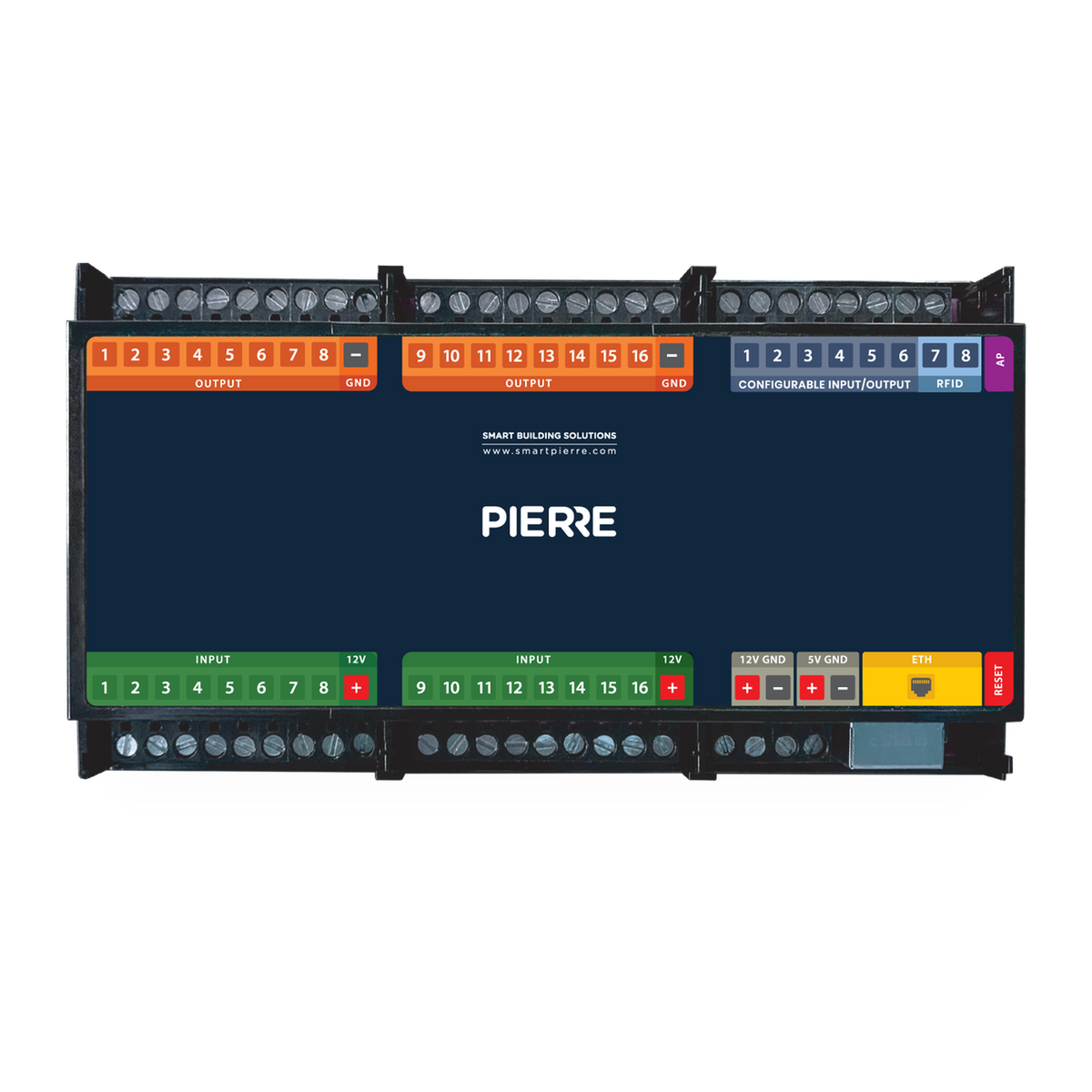

Smart Home controller Pro: DIN-railcontroller met 16 in- en uitgangen, Ethernet en Wi-Fi 2,4 GHz.
Bekijk product
DIN-railvoeding 12 V/2 A met UPS-functie: levert 12 V en laadt een back-upbatterij op.
Bekijk productWat heeft u nodig voor een PIERRE-meterkast?
Voor een bedraad systeem zijn minimaal een controller en een voeding nodig. Ons advies is de volgende set, met de voeding die bij uw keuze past.
- De Smart Home controller Pro. De relaiskaart werkt ook met de Smart Home controller Lite, volgens de handleiding.
- Een 12 V-voeding: de DIN-railvoeding 12 V/2 A, of de versie met UPS-functie als de meterkast bij stroomuitval moet blijven werken.
- Voor uitgangen: de Pro relaiskaart 8-kanaals. Hij krijgt 12 V en een verbinding met de controller.
- Voor één zware belasting: het Wave smart relais DIN-rail, met de The One Wave Gateway.
- Een USB-C-voeding van 5 V DC, minimaal 1 A, voor de gateway.
De controller en de relaiskaart werken op 12 V, en het Wave smart relais op 90 tot 240 V AC. De installatie van het 230 V-deel laat u uitvoeren door een erkende elektrotechnisch installateur.
Hoe bedraadt u de voeding en de controller?
Eerst de voeding, daarna de controller. Werk altijd met de netspanning uit.
Stap 1: Zet de groep uit. Schakel de groep waarop de voeding komt uit en controleer dat er geen spanning staat.
Stap 2: Monteer de voeding op de DIN-rail. Klik de voeding op de rail en sluit L en N aan op de wisselstroomingang van de voeding.
Stap 3: Verbind de 12 V-uitgang met de controller. De handleiding van de UPS-voeding geeft als voorbeeld 2 aders van 0,75 mm² NYM-J, met +12 V en GND, van de voeding naar de controller.
Stap 4: Sluit de accu aan (alleen bij UPS). Verbind de VRLA-accu met de Bat.+ en Bat.- klemmen, en let op de polariteit. De accu laadt op zolang het net aanwezig is.
Stap 5: Verbind de controller met het netwerk. De controller heeft een Ethernet-poort (RJ45), en kan ook via Wi-Fi 2,4 GHz op het netwerk.
Let op: spanning van de controller
De handleiding van de controller is op dit punt niet eenduidig. Het aansluitgedeelte noemt een voeding van 5 V DC, terwijl de specificaties 12 V DC noemen. Wij adviseren de 12 V-voeding, die in de specificaties staat. Twijfelt u, mail ons dan voordat u de voeding aansluit.
Let er ook op dat ingangen en uitgangen die elkaar beïnvloeden op dezelfde controller zitten. De handleiding noemt als voorbeeld een RFID-lezer die een deur opent: die moeten op dezelfde controller worden aangesloten voor de beste werking.
Bedraad of draadloos: welke aanpak kiest u in de meterkast?
Met een bedraad systeem legt u kabels door de woning naar de controller en de relaiskaart. Het draadloze Wave-systeem heeft die kabels niet nodig voor de schakelaars en het Wave smart relais, maar dat relais zit wel met L en N in de meterkast.
| Kenmerk | Bedraad (Pro controller en relaiskaart) | Draadloos (Wave smart relais) |
|---|---|---|
| Communicatie | Ethernet, Wi-Fi 2,4 GHz of Modbus naar de controller | Zigbee 3.0 via de gateway |
| Schakelcapaciteit | Acht relaisuitgangen op de kaart, per kanaal 2,5 A | Eén kanaal, tot 63 A |
| Kabels naar de belasting | Van de controller naar de relaiskaart en van de kaart naar de verbruiker | L en N van de voeding naar het relais, en van het relais naar de belasting |
| Voeding | 12 V DC | 90 tot 240 V AC |
Ons advies: kiest u voor meerdere verlichtingsgroepen of combinaties met sensoren en knoppen, dan past de bedrade controller met relaiskaart. Voor één zware belasting die u op afstand wilt schakelen, past het Wave smart relais.
Bekijk het Wave smart relais Alle PIERRE-producten
Hoe bedraadt u de relaiskaart 8-kanaals?
De relaiskaart hangt aan de controller. Volg deze stappen, met de handleiding van de kaart als leidraad.
Stap 1: Monteer de kaart op de DIN-rail en sluit 12 V DC aan op de kaart en op de controller.
Stap 2: Verbind de massa. Sluit GND van de kaart aan op de controller (gemeenschappelijke massa).
Stap 3: Verbind de uitgangen. Van de controller naar de kaart gaat een kabel van 2 aders van 0,75 mm² H07V-K, met GND en OUTPUT.
Stap 4: Bedraad elke belasting. Sluit de L-draad aan op de COM-klem van het kanaal en de belasting op de NO-klem. Het relais geeft stroom van COM naar NO als het geactiveerd is.
De handleiding van de kaart toont de verbinding met GND en OUTPUT, en die volgen wij hier. Twijfelt u over de aansluiting op uw controller, neem dan contact met ons op.
Tip van de specialist
Heeft een relais in de kaart een storing, verplaats de belasting dan naar een vrij kanaal en wijs de uitgang van de controller opnieuw toe in de PIERRE Partner-app. Vervangen van de kaart is de andere optie, volgens de handleiding.
Hoe koppelt u het Wave smart relais aan de gateway?
Het Wave smart relais schakelt alleen via het Wave-netwerk. Er is geen stuurdraad nodig, alleen L en N. De gateway moet eerst in gebruik zijn, want de handleiding noemt een display of gateway die al is ingericht.
Stap 1: Monteer het relais en sluit het aan. Plaats het relais op de DIN-rail. Sluit L en N van de voeding aan op de bovenste klemmen met het opschrift Power, en de belasting op de onderste klemmen met het opschrift Load. Draai alle schroeven vast.
Stap 2: Schakel de netspanning in en controleer de led. Het lampje knippert blauw als het relais in de koppelmodus staat, brandt blauw als de schakelaar aan staat en is uit als de schakelaar uit staat.
Stap 3: Start de koppeling in de app. Open Settings in de Smart PIERRE-app en kies Add Wave I/O. Houd de schakelaarknop van het relais 10 seconden ingedrukt, tot het lampje knippert.
Stap 4: Voeg het relais toe. Kies Find Devices, kies Add found devices, en geef een naam, rol en groep op. Sla op. Stopt het lampje met knipperen, dan is de koppeling klaar.
Voor het relais geldt: het werkt op een maximale stroom van 63 A, en de handleiding vraagt om de maximale stroom nooit te overschrijden. Een elektrotechnisch installateur doet de aansluiting op het net.
Welke specificaties en afmetingen gelden per onderdeel?
| Onderdeel | Afmetingen (B × H × D) | Belangrijkste specificaties |
|---|---|---|
| Smart Home controller Pro | 156 × 89 × 31 mm (volgens de handleiding) | DC 12 V, 1 A, 0 tot 55 °C, Ethernet, Wi-Fi 2,4 GHz, Modbus |
| Pro relaiskaart 8-kanaals | 105 × 86 × 58 mm (volgens de handleiding) | 12 V DC, 2,5 A per kanaal, 0 tot 50 °C |
| DIN-railvoeding 12 V/2 A | 35 × 89 × 59 mm (B × H × D) | Uitgang 2 A bij 12 V DC (24 W), ingang 100 tot 240 V AC |
| DIN-railvoeding met UPS-functie | 41 × 92 × 100 mm (B × H × D) | Uitgang 12 V DC, 2 A, laadt een accu op |
| Wave smart relais DIN-rail | 18 × 82 × 51 mm (B × H × D, handleiding) | 90 tot 240 V AC, 63 A, -10 tot 55 °C, IP20 |
| The One Wave Gateway | n.v.t. | 5 V DC via USB-C, minimaal 1 A, Zigbee 3.0 en Ethernet |
Let op bij het relais: meet de inbouwruimte in de meterkast na, voordat u het relais koopt.
Wat doet u als een onderdeel niet reageert?
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| De controller brandt rood | De controller is offline: geen netwerkverbinding of geen internettoegang. | Controleer de Ethernet-kabel en de router. De status groen betekent online. |
| De controller brandt paars | De controller zoekt nog een IP-adres van de router. | Wacht even en controleer de DHCP-instelling van de router. |
| De controller brandt licht- of donkerblauw | De controller staat in AP-modus voor de eerste inrichting. | Dit is normaal bij de eerste inrichting. Lees de inrichting in de handleiding van de controller na. |
| Een relaiskanaal schakelt niet | De uitgang van de controller of de bedrading van het kanaal is niet goed. | Controleer de COM- en NO-klemmen en de uitgang in de Partner-app. Verplaats de belasting zo nodig naar een vrij kanaal. |
| Wave-apparaten vallen weg na een stroomuitval | Het mesh-netwerk is verstoord en wordt opnieuw opgebouwd. | Wacht tot het netwerk weer stabiel is. Volgens de gateway-handleiding versnelt u dat door de vast gevoede Wave-apparaten (stekkers, schakelaars, relais) even spanningsloos te maken. |
Een bredere uitleg over de bedrade opzet vindt u in PIERRE Pro: een bedrade smart home installatie in de meterkast. Hoe het Wave-netwerk werkt, lees u in Zigbee, Z-Wave, Matter en wifi.
Bekijk de The One Wave Gateway Alle PIERRE-producten
Alle onderdelen die in deze meterkast passen, staan ook in de PIERRE smart home handleiding, met de volgorde van de inrichting. Voor de details per product gebruikt u de handleidingen: de PIERRE Smart Home controller Pro, de DIN-railvoeding 12 V/2 A met UPS-functie, het Wave smart relais DIN-rail en de The One Wave Gateway.
Veelgestelde vragen
Heb ik een 12 V- of een 24 V-voeding nodig?
De Pro controller en de relaiskaart werken op 12 V DC. Tel het stroomverbruik van alles wat u aansluit bij elkaar op: de handleiding van de voeding zegt dat u de voeding moet dimensioneren op de totale stroom. De controllerhandleiding noemt op één plek 5 V, zie de let op hierboven.
Werkt de UPS-voeding zonder accu?
De UPS-voeding laadt een accu op en voedt de belasting bij een stroomuitval uit die accu. Sluit de accu aan op de Bat-klemmen, let op de polariteit.
Kan ik het Wave smart relais zonder gateway gebruiken?
Nee. Het relais wordt via het Wave-netwerk gekoppeld, en de handleiding vraagt om een gateway of display die al is ingericht. Voor een meterkast is de The One Wave Gateway de logische keuze.
Hoeveel kanalen heeft de relaiskaart?
De Pro relaiskaart 8-kanaals heeft acht relaiskanalen, elk met een eigen statusled. Voor vier kanalen is de Pro relaiskaart 4-kanaals een kleinere optie.
Mag ik de meterkast zelf bedraden?
Het 12 V-deel is laagspanning, maar de voeding is op 230 V aangesloten en het Wave smart relais schakelt de netspanning. De handleiding vraagt om een gekwalificeerde elektricien en om de netspanning uit te schakelen voor het bedraden. Laat die werkzaamheden door een erkende elektrotechnisch installateur doen.
Kort samengevat
- Begin met de Pro controller op een 12 V-voeding, en kies de UPS-versie als de meterkast bij stroomuitval moet blijven werken.
- Voeg een relaiskaart toe voor meerdere uitgangen, of het Wave smart relais voor één zware belasting, met de gateway.
- Laat het 230 V-deel en de aansluiting op het net door een erkende elektrotechnisch installateur doen.
Wilt u weten welke set bij uw meterkast past? Mail naar info@wifi-center.nl of stuur een bericht via de contactpagina. Bent u installateur en bestelt u voor meerdere projecten, kijk dan ook bij zakelijk bestellen.
