Het PIERRE Wave smart relais is een DIN-railrelais voor één kanaal, met een maximale stroom van 63 A. U monteert het in de meterkast, sluit de voeding en de belasting aan en koppelt het daarna via de Smart PIERRE-app aan uw PIERRE Wave-systeem. In deze handleiding leest u wat u nodig heeft, hoe u het relais aansluit, hoe het lampje werkt en wat u doet als het relais niet meer reageert.

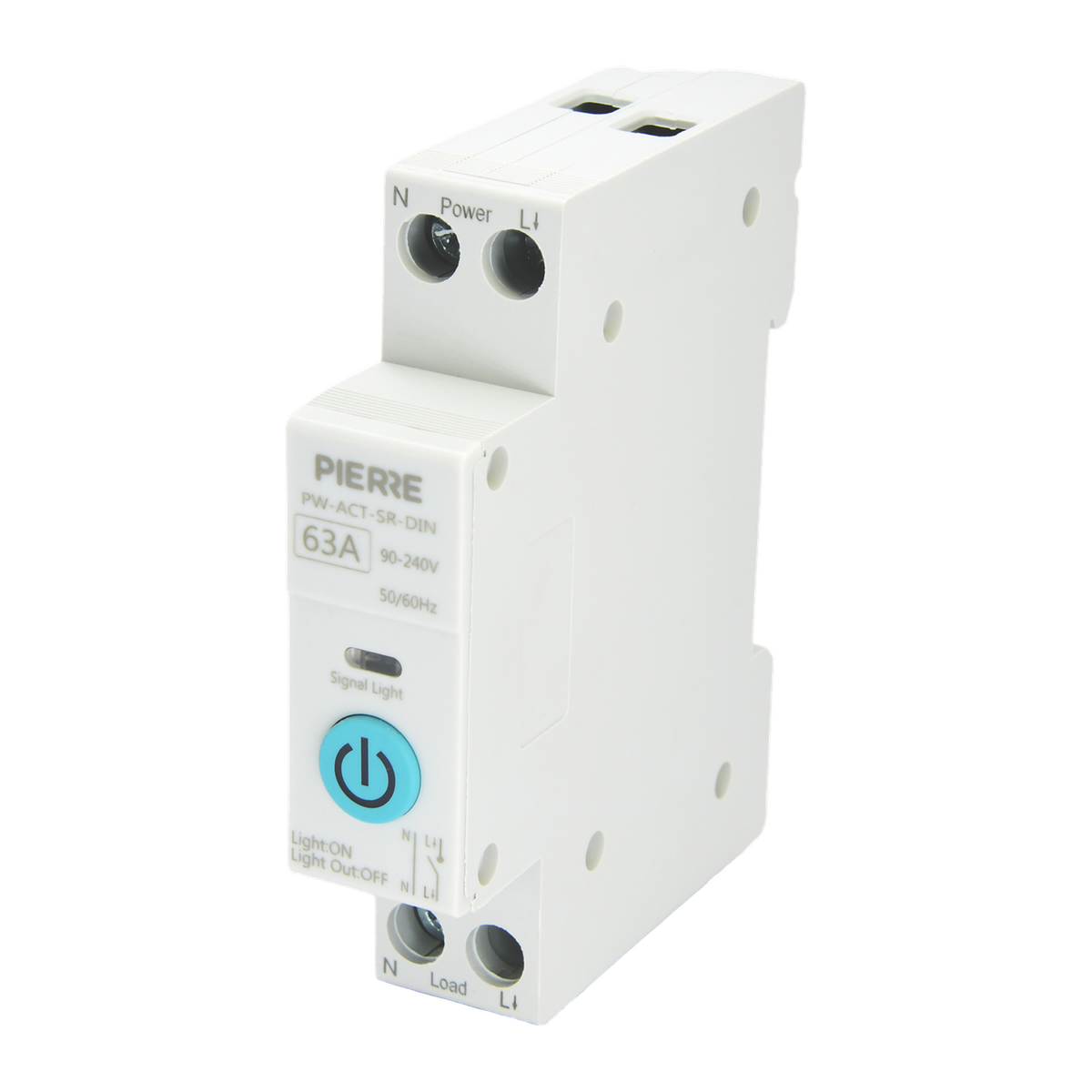

Wave smart relais DIN-rail: schakelt tot 63 A op één kanaal, met een DIN-railmontage in de verdeelkast en bediening via Zigbee.
Bekijk productWat is het smart relais en waarvoor gebruikt u het?
Het relais schakelt een grote belasting in of uit, en u bedient het via de Smart PIERRE-app. Volgens de productomschrijving is het bedoeld voor grote belastingen, zoals verlichting, boilers of industriële apparatuur. De handleiding noemt als voorbeelden een waterboiler, een convectorkachel en een radiator. Het relais heeft één kanaal, dus u schakelt er één belasting mee.
Het relais hoort bij het Zigbee-netwerk van PIERRE Wave en communiceert op 2,4 GHz. Het is geen schakelaar aan de muur: de bediening loopt via het systeem, niet via een fysieke ingang. Meer over de keuze tussen losse modules en andere schakelaars vindt u in slimme verlichting met PIERRE. Voor de volledige opzet van uw installatie is de PIERRE smart home handleiding het beste startpunt.
Wat heeft u nodig?
Het relais heeft een gateway nodig. De handleiding is daar duidelijk over: een PIERRE-gateway of -display moet al zijn ingesteld voordat u het relais kunt toevoegen. Dit is de lijst:
- Wave smart relais DIN-rail (PW-ACT-SR-DIN): het relais zelf, voor montage op een DIN-rail.
- The One Wave Gateway (PW-SZG): de gateway die het Wave-netwerk beheert. Een PIERRE-display kan die rol ook vervullen.
- Een USB-C-voeding van 5 V DC, minimaal 1 A, voor de gateway. Die zit niet in elke verpakking; zie de handleiding van The One Wave Gateway.
- Een netwerkverbinding voor de gateway: LAN of 2,4 GHz Wi-Fi.
- Een DIN-rail en een verdeelkast met ruimte voor het relais. Het relais meet 18 mm in de breedte.
- Kabel: volgens de handleiding NYM-O van 1,5 mm², twee aders per verbinding (zie de bedradingstabel hieronder).
- Een telefoon of tablet met de Smart PIERRE-app.
The One Wave Gateway: de coördinator van het Zigbee-netwerk. Sluit hem aan op 5 V via USB-C en op uw netwerk via LAN of Wi-Fi.
Bekijk productHoe sluit u het smart relais aan?
Waarschuwing: het relais werkt op de netspanning (90–240 V AC). Laat de installatie uitvoeren door een gekwalificeerde elektricien. Schakel de netspanning altijd uit voordat u bedradet of onderhoud pleegt. De handleiding vraagt bovendien dat u de maximale stroom van 63 A niet overschrijdt en dat u de plaatselijke voorschriften volgt.
Stap 1: monteer het relais. Monteer het relais stevig op de DIN-rail in de verdeelkast. Het moet droog en goed geventileerd zijn, en de ventilatieopeningen mogen niet worden afgedekt.
Stap 2: sluit de voeding aan. Sluit L (fase) en N (nul) van de meterkast aan op de bovenste klemmen met het opschrift Power.
Stap 3: sluit de belasting aan. Sluit de belasting, zoals een boiler, convector of radiator, aan op de onderste klemmen met het opschrift Load. Let op de N en de L: N naar de nulleider van de belasting en L naar de fase van de belasting.
Stap 4: controleer en draai vast. Draai alle schroeven vast en controleer de aansluitingen.
Stap 5: schakel de voeding in. Zet de netspanning weer aan en controleer het lampje.
Welke kabels heeft u nodig?
| Traject | Aders | Doorsnede | Kabeltype |
|---|---|---|---|
| Van de verdeelkast naar het relais | 2 (L, N) | 1,5 mm² | NYM-O |
| Van het relais naar de belasting | 2 (L, N) | 1,5 mm² | NYM-O |
Het relais krijgt geen stuursignaal via een extra draad. De bediening loopt via Zigbee, dus u hoeft alleen L en N te trekken. Bij een belasting dicht bij de 63 A laat u de kabelkeuze en de beveiliging door de elektricien controleren.
Tip van de specialist
Maak eerst het schema op papier en controleer welke belasting op welk relais komt. Koppel het relais pas als de bedrading klaar en gecontroleerd is: eerst de meterkast, daarna de app.
Hoe koppelt u het smart relais aan de Smart PIERRE-app?
Het relais moet onder spanning staan. Met de knop op het relais start u de koppelmodus, daarna volgt u de stappen in de app.
Stap 1: log in. Open de Smart PIERRE-app en log in met uw gebruikersnaam en wachtwoord.
Stap 2: start het toevoegen. Open Settings en kies Add Wave I/O.
Stap 3: zet het relais in koppelmodus. Houd de Button Switch 10 seconden ingedrukt tot het lampje begint te knipperen.
Stap 4: zoek de apparaten. Kies Find Devices.
Stap 5: voeg het relais toe. Kies Add found devices, vul de naam, de rol en de groep in en sla op.
Stap 6: klaar. Stopt het lampje met knipperen, dan is het koppelen voltooid.
Wat betekent het lampje op het relais?
Het relais heeft één statuslampje, dat drie standen heeft.
| Lampje | Betekenis | Wat doet u? |
|---|---|---|
| Knippert blauw | Het relais staat in koppelmodus. | Start in de app Find Devices. |
| Brandt blauw | Het relais staat aan. | Geen actie nodig. |
| Uit | Het relais staat uit. | Schakel via de app in als de belasting aan moet staan. |
Hoe gebruikt u het relais in de app?
Na het koppelen bedient u het relais in de Smart PIERRE-app. Het relais krijgt een naam, een rol en een groep. Met die groepen maakt u later schema's en automatiseringen. Hoe u die bouwt, leest u in scènes, schema's en automatiseringen maken in de Smart PIERRE-app.
Het relais beschermt zichzelf tegen overbelasting, kortsluiting, overspanning en oververhitting. Houd de maximale stroom van 63 A aan en laat de belasting per relais controleren door de elektricien.
Wat doet u als het relais niet werkt?
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| Het relais verschijnt niet in de lijst met gevonden apparaten. | Het lampje knippert niet; het relais staat niet in koppelmodus. | Houd de knop 10 seconden ingedrukt tot het lampje knippert en start daarna Find Devices opnieuw. |
| Het relais wordt niet gevonden, ook niet na herstart van de zoekactie. | De gateway is niet ingesteld of niet online. | Controleer de gateway en zorg dat die online is. Koppel het relais daarna opnieuw. |
| Het relais reageert niet op de app. | De voeding of de bedrading is niet in orde. | Zet de netspanning uit en laat de elektricien de aansluitingen controleren. |
| Het relais schakelt niet door een te zware belasting. | De belasting overschrijdt de maximale stroom van 63 A. | Verlaag de belasting of laat de installatie door de elektricien beoordelen. |
Welke technische specificaties hoort u te kennen?
De gegevens komen uit de handleiding. Bij de afmetingen wijkt de productomschrijving af, zie de regel over afmetingen in de tabel.
| Eigenschap | Waarde |
|---|---|
| Voeding | 90–240 V AC, 50–60 Hz |
| Maximale stroom | 63,0 A |
| Aantal kanalen | 1 |
| Onderspanningsbereik | 90–220 V |
| Overspanningsbereik | 240–295 V |
| Verbinding | Zigbee, 2,4 GHz |
| Bedrijfstemperatuur | -10 tot +55 °C |
| IP-klasse | IP20, voor de meterkast |
| Beveiligingen | Overbelasting, kortsluiting, thermische beveiliging en overspanning |
| Montage | DIN-rail |
| Materiaal en kleur | PA66 polyamide, wit |
| Afmetingen (handleiding) | 18 mm breed, 82 mm hoog, 51 mm diep. De productomschrijving noemt 18 x 67 x 84 mm zonder richting; wij volgen de handleiding. |
| Gewicht | 96 g (productomschrijving) |
Bekijk het smart relais DIN-rail Alle PIERRE-producten
Veelgestelde vragen
Mag ik het smart relais zelf in de meterkast monteren?
De handleiding eist dat een gekwalificeerde elektricien de installatie uitvoert, omdat het relais op 230 V werkt. Schakel de netspanning uit voordat u iets aanraakt. Hoe u de meterkast indeelt, leest u in meterkast inrichten voor PIERRE: DIN-rail, voeding en noodstroom.
Heb ik een gateway nodig voor dit relais?
Ja. Het relais werkt via Zigbee en de handleiding vraagt om een PIERRE-gateway of -display die al is ingesteld. Zonder die centrale kunt u het relais niet koppelen.
Welke belastingen kan ik aansluiten?
De handleiding noemt als voorbeelden een waterboiler, een convectorkachel en een radiator. De productomschrijving noemt ook verlichting en industriële apparatuur. Blijf altijd binnen de maximale stroom van 63 A.
Waarom knippert het lampje niet bij het koppelen?
Dan staat het relais niet in koppelmodus. Houd de knop 10 seconden ingedrukt tot het lampje knippert en start daarna Find Devices in de app.
Heb ik een extra voeding nodig?
Het relais zelf werkt op 90–240 V AC en heeft geen extra voeding nodig. Voor de gateway geldt wel de USB-C-voeding van 5 V DC; zie de lijst met benodigdheden.
Kort samengevat
- Het relais schakelt tot 63 A op één kanaal en wordt op een DIN-rail in de meterkast gemonteerd door een elektricien.
- Sluit L en N aan op de klemmen Power, de belasting op de klemmen Load, en koppel het relais met de knop van 10 seconden en Find Devices.
- Zonder PIERRE-gateway of -display kunt u het relais niet koppelen. Plan die centrale dus mee bij de aanschaf.
Twijfelt u of dit relais past bij uw meterkast of belasting? Mail naar info@wifi-center.nl of vraag het via de contactpagina. Voor installateurs en zakelijke projecten staat er ook informatie op de zakelijke pagina.
