Bedraad smart home systeem met PIERRE Pro: opbouw in de meterkast

Een bedraad smart home systeem met PIERRE Pro bestaat uit een controller op de DIN-rail, een 12 V-voeding, relaiskaarten voor lampen en apparaten, en bedrade sensoren en knoppen. Alles wordt met kabel naar de controller gebracht, die bepaalt wat er gebeurt. U kiest voor Pro als u een vaste installatie in de meterkast wilt en de sensoren en schakelingen met draad wilt aansluiten. Voor een draadloos systeem kiest u PIERRE Wave. Hieronder leest u welke onderdelen u nodig hebt, hoe u de meterkast indeelt, hoe u de controller koppelt en waar u op let bij de bedrading.

Bekijk de Smart Home controller Pro Bekijk de Pro relaiskaart 8-kanaals Alle PIERRE-producten

Inhoud van deze gids

• Wat is een bedraad smart home systeem met PIERRE Pro?
• Wat heeft u nodig?
• Welke controller kiest u: Pro of Lite?
• Welke 12 V-voeding en back-up past bij uw meterkast?
• Hoe bekabelt u een relaiskaart?
• Hoe schakelt u een belasting van 63 A?
• Hoe sluit u bedrade sensoren en knoppen aan?
• Hoe koppelt u de controller aan het netwerk?
• Hoe combineert u Pro met Wave?
• Welke Pro-producten past u waar toe?
• Wat controleert u vooraf in de meterkast?
• Welke onderdelen hoort een appartement bij?

Wat is een bedraad smart home systeem met PIERRE Pro?

PIERRE Pro is het bedrade deel van het PIERRE-systeem. De kern is een controller met 16 ingangen en 16 uitgangen, waarvan 8 digitale in- of uitgangen. Op de ingangen sluit u sensoren en knoppen aan. Op de uitgangen sluit u de apparaten aan die moeten schakelen, zoals een relaiskaart. De controller maakt de koppeling tussen beide. Volgens de handleiding wordt een uitgang actief zodra hij een signaal krijgt van sensoren, knoppen, de smartphone, een display of een automatisering.

Een Pro-controller verbindt u met het netwerk via Ethernet (RJ45) of via 2,4 GHz-wifi (802.11 b/g/n). Alleen de Pro-controller heeft Modbus. De Lite-controller heeft dezelfde ingangen en uitgangen, maar geen Modbus. De controller heeft een 12 V DC-voeding nodig. De controller werkt van 0 tot 55 °C en tot 3000 m hoogte.

Tip van de specialist
Let op de koppeling van ingang en uitgang. Staat een ingang in invloed op een uitgang, dan hoort u beide bij dezelfde controller te zetten. De handleiding geeft als voorbeeld een RFID-lezer die een deur opent: die voegt u aan dezelfde controller toe voor de beste werking.

Wat heeft u nodig?

Een werkende Pro-installatie heeft minimaal een controller, een voeding en een uitgangsmodule. Hieronder staat de lijst die de handleidingen vragen. Elk onderdeel linkt naar het product:

• Smart Home controller Pro of Smart Home controller Lite: één controller per installatie, op 12 V DC.
• DIN-railvoeding 12 V/2 A of DIN-railvoeding 12 V/2 A met UPS-functie: de 12 V-voeding voor de controller en de kaarten.
• Pro relaiskaart 8-kanaals of Pro relaiskaart 4-kanaals: de relaiskaart heeft een vrije uitgang van de controller nodig.
• Wave smart relais DIN-rail als u een belasting tot 63 A schakelt. Dit relais werkt via Zigbee en heeft daarvoor The One Wave Gateway nodig.
• Bedrade sensoren en knoppen, aangesloten op de ingangen van de controller.

De Pro-controller verbindt via Ethernet of Wi-Fi met uw netwerk. De handleiding van de controller noemt geen gateway.

Ons advies voor de hoofdcontroller in de meterkast

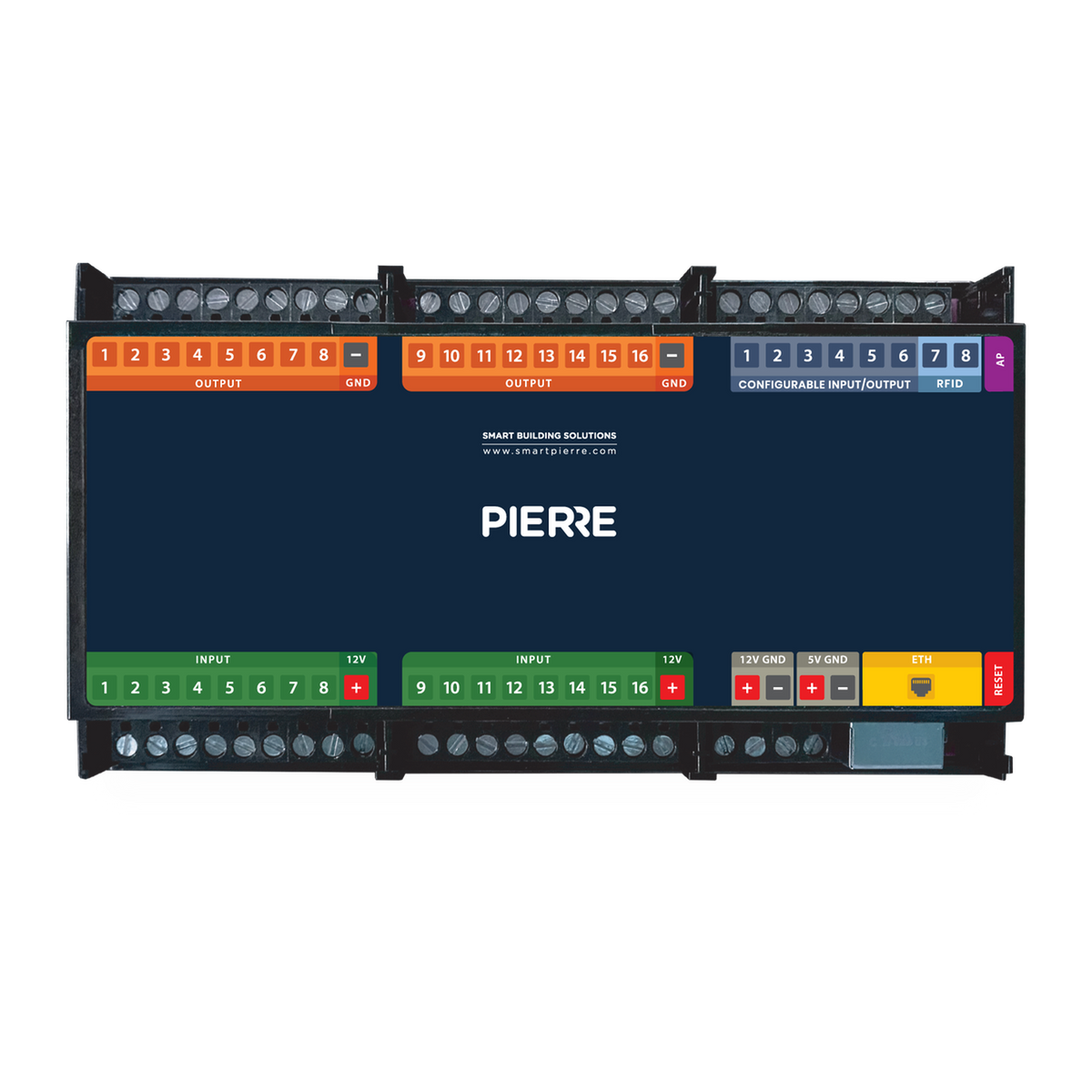

Smart Home controller Pro: met 16 ingangen en 16 uitgangen, Modbus, Ethernet en 2,4 GHz-wifi.

Bekijk product

Voor de bouw van de installatie leest u eerst de handleiding van de controller. Die staat in onze handleiding voor de Pro-controller. Voor het algemene plan leest u de PIERRE smart home handleiding.

Welke controller kiest u: Pro of Lite?

De Pro en de Lite hebben dezelfde behuizing van 156 x 89 x 31 mm (B x H x D), dezelfde 12 V DC-voeding van 1 A en hetzelfde verbruik van 1,5 W. Beide hebben 16 ingangen en 16 uitgangen en beide maximaal 1 A per uitgang en 2 A in totaal. Het verschil zit in de aansluitingen. De Pro heeft Modbus, de Lite niet. Beide hebben een RJ45-poort voor Ethernet en 2,4 GHz-wifi.

Ons advies: kies de Pro als u Modbus-apparaten wilt aansluiten. Gaat uw installatie alleen met relais, sensoren en knoppen werken, dan volstaat de Lite.

Voor wie geen Modbus nodig heeft

Smart Home controller Lite: met dezelfde ingangen en uitgangen als de Pro, op 12 V DC, met Ethernet en 2,4 GHz-wifi.

Bekijk product

Beide controllers hebben een LED-indicatie die de status toont. U leest de kleuren in de paragraaf over de inbedrijfname. De bedieningsstappen staan in de handleiding voor de Lite-controller.

Welke 12 V-voeding en back-up past bij uw meterkast?

De controller en de relaiskaarten werken op 12 V DC. De voeding zet 100 tot 240 V AC om naar 12 V DC. De handleiding van de DIN-railvoeding zegt dat u de voeding dimensioneert op de totale stroom van alles wat erop aansluit. De controller zelf neemt volgens de specificatie 0,10 A op. Telt u de stroom van de relaiskaarten en de sensoren erbij voordat u een voeding kiest.

Er zijn drie voedingen met 12 V uit de Pro-serie en één voeding met 24 V. Die 24 V-voeding is voor andere automatisering. Controllers en relaiskaarten gebruiken 12 V, dus kies daarvoor de 12 V-voedingen.

De 12 V/1,25 A-voeding levert 15 W, de 12 V/2 A-voeding 24 W. Beide zijn beveiligd tegen overbelasting, overspanning en kortsluiting. De UPS-voeding heeft daarnaast een aansluiting voor een oplaadbare VRLA-accu. Volgens de handleiding laadt de voeding de accu op zolang het net aanwezig is en neemt de accu de belasting over bij een stroomuitval. De voeding laadt de accu op met 13,8 V DC en 1,0 A.

Ons advies: kies de 12 V/2 A-voeding met UPS als uw installatie bij een stroomuitval moet blijven werken. Kies de 12 V/2 A zonder UPS als dat niet nodig is.

Voor wie back-up wil bij stroomuitval

DIN-railvoeding 12 V/2 A met UPS-functie: de 12 V/2 A-voeding laadt een accu op en neemt bij een stroomuitval de belasting over, zodat aangesloten apparaten even blijven werken.

Bekijk product

Hoe u de voeding aansluit, staat in de handleiding van de DIN-railvoedingen. Voor de UPS-voeding leest u ook de handleiding van de UPS-voeding.

Tip van de specialist
De 24 V-voeding hebben wij alleen als productbeschrijving, zonder handleiding. Controleer voor de aansluiting de specificaties en kies hem alleen voor apparatuur die 24 V nodig heeft.

Hoe bekabelt u een relaiskaart?

Een relaiskaart schakelt de lasten die aan de uitgangen van de controller hangen. De Pro relaiskaarten hebben vier of acht relais van 2,5 A per kanaal. Volgens de productbeschrijving houdt u de belasting per kanaal onder de 2,5 A. De kaart wordt gevoed met 12 V DC en past op een DIN-rail. Beide kaarten hebben een controller met een vrije uitgang nodig.

Zo bekabelt u de kaart volgens de handleiding:

1. Stap 1: monteer de kaart. Klik de relaiskaart op de DIN-rail in de verdeler. De 8-kanaals kaart meet 105 x 86 x 58 mm (B x H x D), de 4-kanaals kaart 52 x 86 x 58 mm.

2. Stap 2: verbind de kaart met de controller. Leg de kabel van de controller naar de kaart. Volgens de handleiding gaat die kabel naar +12 V, GND en de uitgang(en). Voor de 4-kanaals kaart is het een kabel van 6 aders van 0,75 mm² (H07V-K).

3. Stap 3: sluit de voeding aan. Geef de kaart en de controller hetzelfde 12 V DC en dezelfde GND, zodat ze één gemeenschappelijke massa hebben.

4. Stap 4: sluit de lasten aan. Sluit de L-draad aan op de COM-klem van elk relaiskanaal. Sluit de belasting aan op de NO-klem. Als het relais aangaat, loopt de stroom van COM naar NO om de belasting te voeden.

De kabeltabel uit de handleiding van de 8-kanaals kaart noemt voor de verbinding met de controller twee aders van 0,75 mm² (H07V-K): GND en OUTPUT. De wiring-tekst van dezelfde handleiding noemt daarnaast +12 V voor de kaart. Controleer dit in de handleiding voordat u de kabel legt.

Houd een vrij kanaal in reserve voor later. Bij een defect relais verplaatst u de belasting naar een vrij kanaal en wijst u de uitgang van de controller opnieuw toe in de PIERRE Partner-app. U kunt ook de kaart vervangen.

Voor acht belastingen op één kaart

Pro relaiskaart 8-kanaals: acht relais van 2,5 A per kanaal, elk met eigen status-led en duidelijke labels voor in- en uitgangen.

Bekijk product

Hebt u een 4-kanaals kaart nodig of wilt u de installatie aanvullen, dan vindt u de Pro relaiskaart 4-kanaals in onze winkel. De handleiding van de relaiskaarten behandelt de 4- en 8-kanaals kaart samen.

Bekijk de Pro relaiskaart 8-kanaals Bekijk de 4-kanaals kaart

Bij 230 V-belastingen op relais laat u de bedrading aan een gekwalificeerde elektricien over. Dat geldt ook voor de kabel van de verdeler naar het relais.

Hoe schakelt u een belasting van 63 A?

Voor een grote belasting, zoals een boiler, een convector of een radiator, past u het Wave smart relais DIN-rail toe. Het relais schakelt 63 A, werkt op 90 tot 240 V AC en communiceert via Zigbee met de gateway. Het is het Wave-onderdeel in deze gids dat u in de verdeler plaatst. De aansluiting op het net en op de belasting blijft bedraad.

1. Stap 1: monteer het relais. Zet het op een DIN-rail in de verdeelkast. Het relais hoort in een droge, geventileerde omgeving. Dek de ventilatieopeningen niet af.

2. Stap 2: sluit het net aan. Sluit L (Live) en N (Neutral) aan op de bovenste klemmen, gemarkeerd als Power. Gebruik twee aders van 1,5 mm² (NYM-O) van de verdeler naar het relais.

3. Stap 3: sluit de belasting aan. Sluit de belasting aan op de onderste klemmen, gemarkeerd als Load: N naar de nul van de belasting en L naar de fase. Gebruik ook hier twee aders van 1,5 mm² (NYM-O).

4. Stap 4: controleer en schakel in. Draai alle schroeven vast, schakel het net in en controleer de led.

De LED van het relais toont de status. Knipperend blauw betekent dat het relais in de koppelmodus staat. Continu blauw betekent dat het relais aan staat. Uit betekent dat het relais uit staat. Het relais heeft een gateway nodig, dus neem die mee in uw planning als u die nog niet hebt. Zo koppelt u het relais: houd de knop tien seconden ingedrukt tot de led knippert, kies in de app Settings en daarna Add Wave I/O, druk op Find Devices en voeg het gevonden apparaat toe. De volledige stappen staan in de handleiding van het Wave smart relais en in onze stap-voor-stapgids voor het koppelen van een Wave-apparaat.

Voor grote belastingen zoals een boiler of convector

Wave smart relais DIN-rail: een relais van 63 A dat via Zigbee met de gateway praat. Plaats het in de verdeelkast en sluit het net en de belasting met kabel aan.

Bekijk product

De gateway hoort bij het Wave-deel van de installatie. Hij verbindt via LAN of Wi-Fi met uw netwerk en heeft 5 V via USB-C nodig. Meer over de keuze tussen gateway, controller en display leest u in Gateway, controller of display: welke PIERRE-centrale heeft u nodig?

Bekijk het Wave smart relais DIN-rail Bekijk The One Wave Gateway

Hoe sluit u bedrade sensoren en knoppen aan?

Bedrade sensoren sluit u aan op de ingangen van de controller. Zo ziet de controller een deur die opengaat of een lekkage en kan hij daarop een uitgang laten reageren. De productbeschrijvingen geven de volgende aansluitingen:

• Pro magneetcontactsensor: wordt gevoed met 12 V DC, neemt 0,20 A op en heeft een alarmafstand van 20 mm. Het signaal gaat naar een digitale ingang van de controller.
• Pro waterlekkagesensor: werkt op 5 tot 24 V DC en heeft IP67. Pin 1 gaat naar een digitale ingang van de controller en pin 2 naar GND.
• Pro bewegingssensor 360 (plafondmontage): werkt op 5 tot 24 V DC, dekt 360 graden met een radius van 8 m en heeft een vertraging van 1 tot 60 seconden. De aanbevolen montagehoogte is 3 m.
• Pro temperatuursensor: meet van -55 tot +125 °C en werkt op 5 V DC. De voeding komt van de 5 V-uitgang van de Pro-controller en het signaal gaat naar een analoge ingang.

Voor elke sensor of knop kiest u in de app de pin en de rol die hij speelt. Het is handig om alle ingangen die samenwerken op één controller te zetten, zoals hierboven beschreven. Een overzicht van draadloze en bedrade sensoren, met de keuze per situatie, vindt u in PIERRE sensoren: welke sensor voor beweging, aanwezigheid, water, gas en temperatuur? Voor deuren en toegang leest u beveiliging en toegangscontrole met PIERRE.

Hoe koppelt u de controller aan het netwerk?

Een nieuwe controller start automatisch in de commissioning mode. Die modus herkent u aan een witte led. Een bestaande controller zet u in deze modus door de knop AP ingedrukt te houden tot het apparaat in de setup-modus gaat. De handleiding van de Pro-controller beschrijft de inbedrijfname met de PIERRE Partner-app. Volg deze stappen:

1. Stap 1: sluit de voeding en het netwerk aan. Sluit de 12 V DC-voeding aan en verbind de controller via Ethernet of Wi-Fi met uw netwerk.

2. Stap 2: zoek de controller in de app. Open in de PIERRE Partner-app het scherm Controllers. De app zoekt automatisch naar controllers in de commissioning mode. Een nieuwe controller verschijnt als New Controller met het chip-ID en een blauw Bluetooth-icoon.

3. Stap 3: kies de instellingen. Kies New Controller. Geef de controller een naam en kies Ethernet of Wi-Fi. Bij Wi-Fi kiest u het netwerk en vult u het wachtwoord in.

4. Stap 4: kies het IP-adres. Kies Automatic (DHCP) of Static IP. Bij een vast adres vult u IP Address, Gateway, Subnet en DNS in.

5. Stap 5: sla op. Met Save maakt u de controller aan en stopt de commissioning mode op het apparaat.

Mislukt de configuratie, dan kiest u in het scherm voor de bestaande controller de optie Restore Controller. Die stuurt de configuratie opnieuw naar de controller in de commissioning mode. Voor de basis van de app en het eerste gebruik leest u Smart PIERRE app installeren en uw systeem voor het eerst instellen.

De kleur van de led zegt wat de controller doet:

Bij een rode led controleert u eerst de netwerkkabel of de wifi-instelling. Meer over apparaten die offline gaan, leest u in PIERRE-apparaat offline of reageert traag? Zo lost u het op.

Hoe combineert u Pro met Wave?

U kunt Pro-onderdelen en Wave-apparaten in één woning gebruiken. Pro is bedraad en gaat via de controller. Wave is draadloos en gaat via Zigbee naar de gateway. Het Wave smart relais DIN-rail is het duidelijkste voorbeeld: het zit in de verdeelkast, maar krijgt zijn opdrachten via Zigbee. Kies daarom per ruimte welk systeem u nodig hebt. Een vergelijking van beide keuzes staat in PIERRE Wave of PIERRE Pro: draadloos of bedraad smart home?

Voor de verlichting in de woning, inclusief de schakelaars en modules, leest u slimme verlichting met PIERRE. Voor een nieuwbouw of verbouwing waarin u de kabels nog kunt trekken, leest u smart home bij nieuwbouw of verbouwing.

Welke Pro-producten past u waar toe?

Onderstaande tabel zet de Pro-onderdelen uit deze gids naast elkaar. Gebruik de kolommen om te zien welke rol elk onderdeel in de installatie speelt en welke spanning het nodig heeft.

Bekijk de Smart Home controller Pro Bekijk de DIN-railvoeding 12 V/2 A

Wat controleert u vooraf in de meterkast?

Voordat u de onderdelen bestelt, plant u de verdeler. Met een goede planning voorkomt u dat u een kaart niet meer kwijt kunt of dat een kabel te kort is. Let op de volgende punten:

• Breedte op de DIN-rail: tel de breedte van alle onderdelen op. De controller meet 156 mm in de breedte, de 8-kanaals relaiskaart 105 mm, de 4-kanaals kaart 52 mm en de 12 V/2 A-voeding 35 mm.
• Stroom: tel de stroom van alles op de 12 V-voeding. Kies een voeding met genoeg reserve.
• Kabeltype: voor de 12 V-kabel naar de kaarten noemt de handleiding 0,75 mm² (H07V-K). Voor de voeding is dat NYM-J 2 x 0,75 mm². Voor het Wave-relais is dat NYM-O 2 x 1,5 mm².
• Netwerk: de controller verbindt via een UTP-kabel met het netwerk. Heeft u geen bekabeling tot in de meterkast, dan kiest u wifi.
• Labels: noteer welke uitgang van de controller welke belasting schakelt. Zo vindt u later sneller de juiste draad.
• Netspanning: de aansluiting op 230 V laat u door een gekwalificeerde elektricien doen.

Ons advies voor de voeding van de controller

DIN-railvoeding 12 V/2 A: de 12 V/2 A-voeding levert 24 W voor controllers, sensoren en andere automatiseringsapparatuur. Hij past op een standaard DIN-rail.

Bekijk product

Voor de indeling van de verdeler in het algemeen leest u Meterkast inrichten voor PIERRE: DIN-rail, voeding en noodstroom.

Welke onderdelen hoort een appartement bij?

Hieronder staat een voorbeeld van een appartement met een Pro-installatie. Het is een startpunt, geen vaste samenstelling. U bepaalt het aantal relais, sensoren en voedingen aan de hand van uw eigen groepen en ruimtes.

• 1 Smart Home controller Pro, als hoofdcontroller in de meterkast.
• 1 DIN-railvoeding 12 V/2 A met UPS-functie, als de installatie bij een stroomuitval moet blijven werken.
• 1 Pro relaiskaart 8-kanaals voor de verlichting en de kleinere belastingen.
• 1 Wave smart relais DIN-rail voor een boiler of convector, met The One Wave Gateway erbij.
• Bedrade sensoren, zoals een magneetcontact per deur of raam en een waterlekkagesensor in de badkamer.

Met deze onderdelen hebt u de basis van een Pro-installatie. Voor de keuze tussen sensoren op de bedrade ingangen en Wave-sensoren, leest u PIERRE sensoren: welke sensor voor beweging, aanwezigheid, water, gas en temperatuur?

Start met de Smart Home controller Pro Alle PIERRE-producten

Wilt u een installatie voor meerdere woningen of een gebouw? Dan leest u smart building voor verhuur, hotel en appartementencomplex met PIERRE.

Veelgestelde vragen

Kan ik een Pro-controller via wifi aansluiten in plaats van met een kabel?

Ja. Bij de inbedrijfname kiest u Ethernet of Wi-Fi. De wifi-verbinding werkt op 2,4 GHz (802.11 b/g/n). Ligt de bekabeling er al, dan kiest u Ethernet.

Welke voeding heb ik nodig voor de controller?

De controller werkt op 12 V DC. De specificatie geeft 0,10 A en 1,5 W voor de controller zelf. Voor de totale installatie telt u de stroom van de relaiskaarten en de sensoren erbij en kiest u daarna de voeding.

Blijft mijn installatie werken bij een stroomuitval?

Met de 12 V/2 A-voeding met UPS-functie wel, zolang de accu voldoende geladen is. De handleiding zegt dat de accu de belasting overneemt bij een stroomuitval. Zonder UPS-functie stopt de 12 V-voeding bij een stroomuitval.

Wat doe ik als een relais van de kaart niet meer werkt?

Verplaats de belasting naar een vrij relaiskanaal en wijs de uitgang van de controller opnieuw toe in de PIERRE Partner-app. Kunt u dat niet, dan vervangt u de kaart.

Mag ik zelf de 230 V-aansluiting van het relais doen?

Laat de aansluiting op 230 V aan een gekwalificeerde elektricien over. De handleiding van het Wave smart relais schrijft dat voor. Schakel altijd eerst de netspanning uit voordat u aansluit.

Hoeveel ingangen heeft één controller?

Een Pro-controller en een Lite-controller hebben elk 16 ingangen en 16 uitgangen, waarvan 8 digitale in- of uitgangen. Ingangen die samenwerken, zet u bij dezelfde controller.

Kort samengevat

• Een Pro-installatie bestaat uit een controller, een 12 V-voeding, relaiskaarten en bedrade sensoren. Het Wave smart relais DIN-rail voor 63 A heeft een gateway nodig.
• Kies de Pro-controller bij Modbus, de Lite-controller bij een installatie zonder Modbus, en de UPS-voeding als de installatie bij stroomuitval moet blijven werken.
• Plan de meterkast vooraf: breedte, stroom, kabeltype en labels. Laat de 230 V-aansluiting door een elektricien doen.
