De PIERRE Intercom Springfield 1-knops (P-INT-SPRINGFIELD) is een buitenpost met één beltoets, een 2 MP-camera en een RFID-kaartlezer voor de voordeur. U sluit hem met een netwerkkabel aan op uw netwerk en voedt hem met 24 V DC. Bij een bezoeker belt de intercom naar een PIERRE-display in huis of naar de Smart PIERRE-app. Hieronder leest u wat u nodig heeft, hoe u de intercom monteert en koppelt, en wat u doet als er iets niet werkt.
Deze handleiding is bedoeld voor installateurs en bewoners die de Springfield in een woning of meergezinswoning willen plaatsen. We volgen de officiële PIERRE-handleiding (Engelstalig) en vullen die aan met de productgegevens van onze webshop.
Intercom Springfield 1-knops: één beltoets, een 2 MP-camera en een RFID-kaartlezer, met een inbouwdoos van 100,6 × 175,5 × 39 mm.
Bekijk productWat is de PIERRE Intercom Springfield en waarvoor gebruikt u hem?
De Springfield is een bedrade intercom die werkt via SIP. Het toestel is een buitenpost: de camera, de beltoets, de luidspreker en de kaartlezer zitten in één front. Bewoners openen de deur met een geregistreerde IC-kaart, vanaf de binnenpost of via de app. Elke ontgrendeling wordt vastgelegd, zodat u kunt nagaan wie de deur heeft geopend.
De intercom werkt lokaal. Volgens de handleiding heeft hij geen dedicated SIP-server nodig voor oproepen binnen het lokale netwerk. Zonder internet belt hij dus nog steeds naar het PIERRE-display; alleen opbellen van buitenaf werkt dan niet.
Wat heeft u nodig voor de Springfield?
De handleiding noemt de Springfield een bedrade, op SIP gebaseerde intercom. Hij heeft een binnenpost, een netwerkswitch en een gelijkspanningsvoeding nodig. Ook de netwerkrouter is een vereist onderdeel van het systeem. De modem-router van uw internetprovider is volgens de handleiding geschikt. Deze lijst bevat alles om het systeem compleet te maken:
- PIERRE Intercom Springfield 1-knops (P-INT-SPRINGFIELD): de buitenpost aan de voordeur.

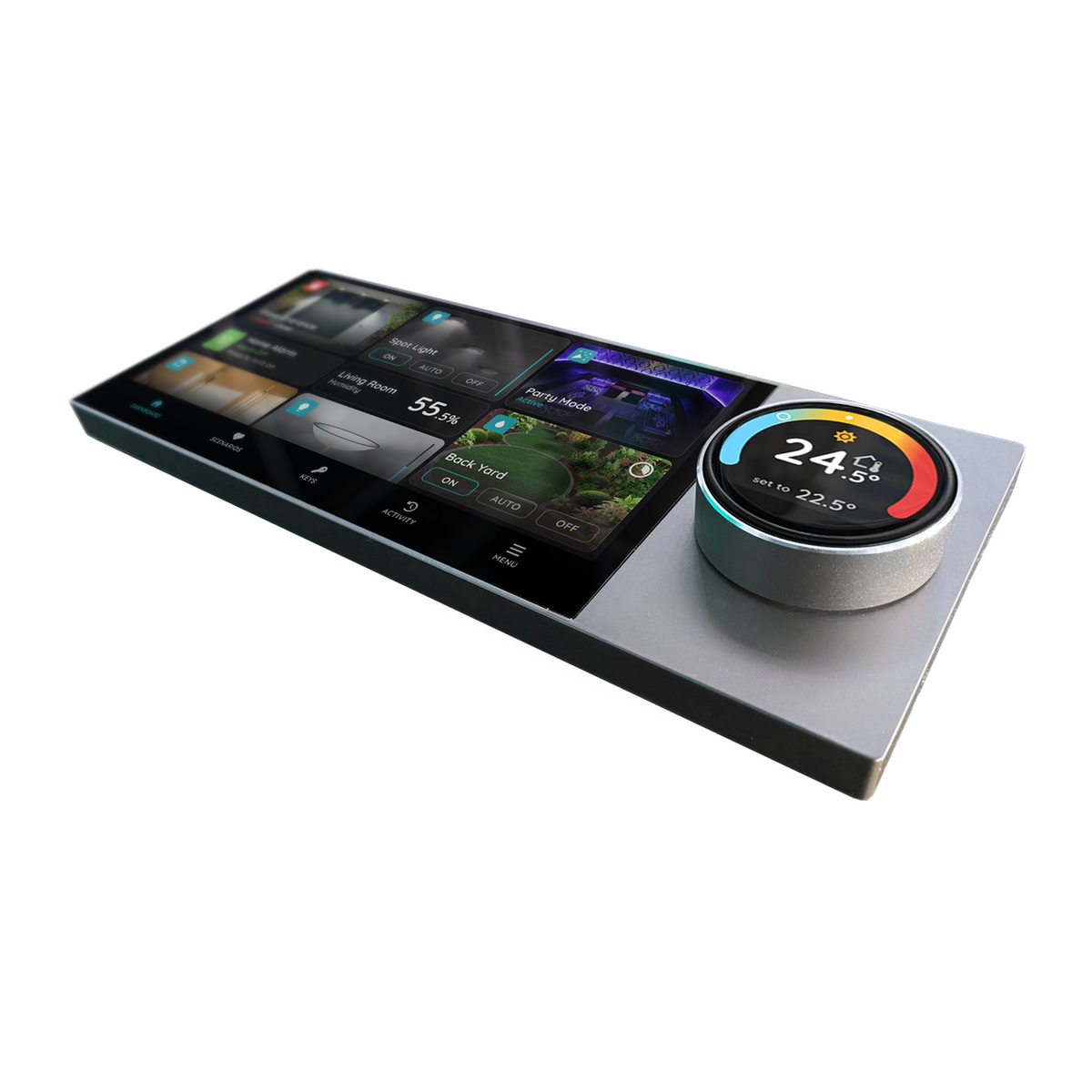

- Een binnenpost: een Smart Home bedieningspaneel Berlin 10 inch, een Smart Home bedieningspaneel Helsinki 6 inch of een Smart Home bedieningspaneel Rio 4 inch. Het display is het binnentoestel; de Smart PIERRE-app kan volgens de handleiding ook oproepen beantwoorden.
- Een voeding met 24 V DC: de DIN-railvoeding 24 V/0,625 A. Let op: de bedradingsschema's in de handleiding noemen 12 V. Zie het kader over de voedingsspanning hieronder.
- Een alternatief als uw installatie 12 V vraagt: de DIN-railvoeding 12 V/1,25 A.
- Een netwerkswitch met RJ45-poorten, voor de Ethernet-verbinding van de intercom en de displays. Kijk bij PoE goed naar het model: zie de uitleg over PoE, PoE+ en PoE++.
- Een inbouwdoos van 100,6 × 175,5 × 39 mm en Ethernetkabel van het type Cat 5e U/UTP.
Let op: de voedingsspanning
De productbeschrijving in de handleiding noemt de stroomingang 24 V DC. De bedradingsschema's en de kabeltabel in dezelfde handleiding noemen 12 V. Controleer de spanning van uw installatie voordat u een voeding koopt. Twijfelt u, neem dan contact met ons op voordat u bestelt.
Hoe installeert u de Springfield in de muur?
Installeer de intercom volgens de stappen in de handleiding. Het overzicht van PIERRE-displays en intercoms helpt u bij de keuze van de binnenpost. Voor de volledige systeemkeuze leest u ook de PIERRE smart home handleiding.
Stap 1: schakel de stroom uit. Bedraad de intercom altijd met de voeding uit. Werk aan de 230 V-kant van de voeding alleen als u daarvoor bevoegd bent; laat dat werk anders over aan een erkend elektricien.
Stap 2: maak een sleuf in de muur. Snij de sleuf op maat van de inbouwdoos (100,6 × 175,5 × 39 mm). De sleuf moet waterpas zijn en diep genoeg voor de doos.
Stap 3: plaats en bevestig de inbouwdoos. Schuif de doos in de sleuf, lijn hem uit en schroef hem stevig vast.
Stap 4: kies de juiste hoogte. De handleiding adviseert een montagehoogte van 1,60 m.
Stap 5: sluit de klemmen aan. Op de voedingsklem sluit u +24V en GND aan. Op de I/O-klemmen sluit u het slot aan op Unlock / NO / COM / NC, de deursensor op GS en een eventuele extra vergrendeling of hulpuitgang op EL. Een interne exitknop sluit u aan op de daarvoor bestemde klemmen. De RJ45-poort sluit u met een Ethernetkabel aan op de netwerkswitch.
Stap 6: controleer de aansluitingen. Controleer of alle draden goed vastzitten en of de polariteit en spanning kloppen voordat u de voeding weer inschakelt.
Tip van de specialist
De handleiding vermeldt dat installatie door gekwalificeerd personeel moet gebeuren. Bij een meergezinswoning met meerdere displays is het verstandig de vaste IP-adressen vooraf te plannen (zie de stappen hieronder).
Hoe koppelt u de Springfield met de PIERRE Partner-app en het display?
De koppeling gaat in een vaste volgorde. Eerst krijgt elk display een vast IP-adres, daarna maakt u de intercom aan in de app en ten slotte stelt u de intercom zelf in via de webinterface.
Stap 1: geef elk display een vast IP-adres. Trek op het display het statusbalkje omlaag en open de netwerkinstellingen. Wifi is niet nodig voor de intercom; gebruik Ethernet. Kies Ethernet (primary), open IP Settings en selecteer Static. Vul een vast IP-adres in buiten het DHCP-bereik van de router, het gateway-adres van de router, het subnetmasker (meestal 255.255.255.0) en de DNS-server.
Stap 2: maak de intercom aan in de app. Ga in de PIERRE Partner-app naar Menu - Intercoms - Add, kies de PIERRE Intercom en geef de intercom een naam. Kies de rol en de deuren die via de intercom open mogen. Sla de configuratie op en open de intercom daarna opnieuw om het tabblad Parameters te zien.
Stap 3: zoek het IP-adres van de intercom. De intercom krijgt standaard een adres via DHCP. Zet uw laptop op hetzelfde netwerk, via wifi of Ethernet, en scan het netwerk met een IP-scanner zoals Angry IP Scanner. Noteer het adres en het MAC-adres van de intercom.
Stap 4: open de webinterface en wijzig het wachtwoord. Open een browser en voer het IP-adres in. Meld u aan met de standaardgegevens uit de handleiding. Wijzig het wachtwoord direct na de installatie en bewaar de nieuwe gegevens veilig.
Stap 5: vul de SIP-accountgegevens in. Onder SIP Account Settings vult u in: de gebruikersnaam (het toestelnummer uit de app), User Name 1 (de gebruikersnaam uit de app), het Server Password uit de app en het serveradres uit de app. Het Server Port is 55061 en het Transfer Mode is TLS.
Stap 6: voeg het display toe aan het adresboek. Ga naar Address Book onder Contact Settings. Vul een naam in, bijvoorbeeld het appartementnummer, en het SIP-adres in het formaat sip:1@ gevolgd door het IP-adres van het display.
Stap 7: stel de belknop in. Kies bij Call Settings het contact voor een korte druk en voor een lange druk. Sla op en test door op de knop te drukken. Controleer of het display de oproep ontvangt.
Bekijk de Berlin 10 inch als binnenpost
Na de koppeling is de intercom klaar voor gebruik. Hoe de Smart PIERRE-app en de displays samenwerken, leest u in de vergelijking van de Berlin, Helsinki en Rio. Het display dat u binnen kiest, bepaalt hoe groot het scherm in huis wordt.
Welke instellingen en functies heeft de Springfield?
De intercom heeft een eigen configuratiewebsite, die u op hetzelfde adres bereikt als in de stappen hierboven. Met de configuratietool van PIERRE kunt u het toestel ook zoeken: u start het programma WpfAppUpdate als administrator, kiest als Device Type SO001 en vult het toegangswachtwoord uit de handleiding in. Hieronder vindt u de belangrijkste instellingen.
- Openen van de deur: de ontgrendeltijd staat tussen 1 en 30 seconden. Daarna sluit de deur automatisch.
- Wachtwoorden per slot: per slot (Lock 1 en Lock 2) kunt u een DTMF-wachtwoord instellen. De deur gaat open als het wachtwoord op de buitenpost gelijk is aan dat op de binnenpost. Wijzig de standaardwachtwoorden.
- Kaarten beheren: u registreert kaarten één voor één of achter elkaar. U kiest per kaart of het een gebruikerskaart of een beheerderskaart is. De intercom ondersteunt tot 20.000 toegangskaarten.
- Kaartkopie tegengaan: met Card Anti-Copy worden nieuw geregistreerde kaarten versleuteld, zodat ze niet te kopiëren zijn.
- Alarmen: u kunt een sabotagealarm, een alarm bij loskoppelen en een alarm als de deur langer dan 120 seconden open staat inschakelen.
- Tijd en netwerk: de tijd synchroniseert u via een NTP-server en een tijdzone. U kunt DHCP uitschakelen en de netwerkgegevens zelf invullen.
- Video: het videobitrate past u aan voor kwaliteit en bandbreedte.
Hoe gebruikt u de intercom bij een bezoeker?
De bewoner of de binnenpost ziet de oproep op het display. Drukt een bezoeker kort of lang op de knop, dan belt de intercom het contact dat u daarvoor hebt ingesteld. Tijdens het bellen hoort de bezoeker een ringtone. Wordt de oproep binnen 30 seconden niet beantwoord, dan stopt hij automatisch. De bewoner kan de deur op afstand openen, en kan een screenshot maken voor de administratie.
Tip van de specialist
Maak in de app een rol Intercom aan, koppel die aan de intercom en de deur, en geef de rol alleen aan de bewoners die oproepen moeten kunnen beantwoorden. Zo blijft de toegang overzichtelijk.
Wat doet u als de Springfield niet werkt?
Controleer eerst het netwerk en de voeding. Lukt het daarna nog niet, dan vindt u hieronder de meest voorkomende situaties.
| Probleem | Waarschijnlijke oorzaak | Oplossing |
|---|---|---|
| U vindt de intercom niet op het netwerk. | Hij heeft een DHCP-adres gekregen dat u niet kent. | Scan het netwerk met een IP-scanner en zet uw laptop op hetzelfde netwerk. |
| De webinterface opent niet. | Uw computer en de intercom zitten niet in hetzelfde netwerksegment. | Zet uw computer en de intercom op hetzelfde netwerksegment en probeer opnieuw. |
| Een icoon voor verbinding verbroken staat in de statusbalk. | De intercom is losgekoppeld van het netwerk. | Controleer de Ethernetkabel en de netwerkswitch. Het alarm bij loskoppelen geeft ook een signaal. |
| Het display gaat niet over bij een oproep. | Het display heeft geen vast IP-adres buiten het DHCP-bereik. | Stel op het display een statisch IP-adres in buiten het DHCP-bereik van de router. |
| De oproep eindigt zonder antwoord. | Niemand neemt de oproep binnen 30 seconden op. | Dit is normaal gedrag. Controleer of de juiste binnenpost is ingesteld bij het contact. |
| Een alarmtoon klinkt terwijl de deur dicht lijkt. | De deur staat langer dan 120 seconden open, of het sabotagealarm is actief. | Sluit de deur goed. Controleer de deursensor en of de intercom fysiek is verplaatst of losgemaakt. |
| De deur gaat niet open via DTMF. | Het DTMF-wachtwoord van het slot komt niet overeen. | Zet het wachtwoord op de buitenpost en op de binnenpost gelijk voor Lock 1 of Lock 2. |
| Er komt geen oproep op de telefoon bij een storing. | Zonder internet belt de intercom niet naar de telefoon. | Dit is het normale gedrag. De oproep komt nog wel binnen op het PIERRE-display. |
Welke technische specificaties heeft de Springfield?
De tabel bevat de gegevens uit de handleiding en uit de productbeschrijving. Waar die twee van elkaar afwijken, staat dat erbij.
| Onderdeel | Specificatie |
|---|---|
| Afmetingen apparaat (B × H × D) | 12 × 19,3 × 4 cm |
| Inbouwdoos (B × H × D) | 100,6 × 175,5 × 39 mm |
| Aanbevolen montagehoogte | 1,60 m |
| Voeding | 24 V DC volgens de productbeschrijving; de bedradingsschema's noemen 12 V (zie het kader hierboven) |
| PoE | De handleiding noemt PoE modelafhankelijk. Onze productbeschrijving noemt PoE 48 V. |
| Netwerk | Ethernet via RJ45, SIP, serverpoort 55061, transport TLS |
| Camera | 2 MP CMOS-sensor, lens 2,2 mm, beeldhoek 95°, bij te stellen 12° omhoog, omlaag, links en rechts |
| Verlichting | Witte fill-in-LED die bij 0 lux zicht op de deur geeft |
| Toegang | RFID-kaartlezer, tot 20.000 kaarten, kaartkopie-beveiliging optioneel |
| Ontgrendeltijd | 1 tot 30 seconden |
| Interfaces | Relais Unlock / NO / COM / NC, deursensor GS, EL, exitknop, Wiegand en RS485 volgens het schema |
Smart Home bedieningspaneel Berlin 10 inch: een touchscreen van 10,1 inch met Ethernet, dat past bij de bedrade Springfield.
Bekijk product
DIN-railvoeding 24 V/0,625 A: zet 100–240 V AC om naar 24 V DC met maximaal 15 W, op een standaard DIN-rail.
Bekijk productVeelgestelde vragen
Werkt de Springfield zonder internet?
Ja. De intercom werkt lokaal zonder internetverbinding. Oproepen gaan nog steeds naar het PIERRE-display. Van buitenaf opbellen kan dan niet.
Heeft de Springfield PoE nodig?
Dat hangt af van het model. De handleiding zegt dat PoE per model verschilt en dat u de specificaties van uw model moet controleren. Onze productbeschrijving noemt PoE 48 V. Controleer dit voordat u een switch koopt.
Heb ik een aparte binnenpost nodig?
Nee. Een PIERRE-display werkt als binnenpost. De Smart PIERRE-app op een smartphone kan oproepen ook beantwoorden.
Gaat de telefoon over als het internet uitvalt?
Nee. Zonder internet gaat alleen het PIERRE-display over.
Kan de bewoner de deur op afstand openen?
Ja. Tijdens een oproep kan de binnenpost of de beheerpost (Guard Unit) de deur op afstand ontgrendelen. Bewoners kunnen de deur ook openen met een geregistreerde kaart, vanaf de binnenpost of via de app.
Hoeveel kaarten kan de Springfield opslaan?
Tot 20.000 toegangskaarten. Met Card Anti-Copy zijn nieuwe kaarten niet te kopiëren. Met Empty wist u alle gebruikers- en beheerderskaarten van het toestel.
Bekijk de Intercom Springfield Alle PIERRE-producten
Kort samengevat
- De Springfield is een bedrade SIP-buitenpost met één beltoets, een 2 MP-camera en een RFID-kaartlezer. Hij werkt lokaal, ook zonder internet.
- Installeer hem met de voeding uit, plaats hem in een inbouwdoos van 100,6 × 175,5 × 39 mm op 1,60 m hoogte, en koppel hem aan een PIERRE-display via de PIERRE Partner-app en de webinterface.
- Controleer voor aankoop de voedingsspanning (24 V of 12 V) en of uw switch PoE levert, want de handleiding is daarover niet eenduidig.
Hebt u een vraag over de Springfield, de voeding of de binnenposten? Mail naar info@wifi-center.nl of kijk op onze contactpagina. Bouwt u voor een installatiebedrijf of een woningcorporatie, dan helpen we ook graag via de zakelijke pagina, met een offerte op maat.
