De PIERRE Pro relaiskaart 4-kanaals schakelt vier belastingen, zoals lampen of motoren, met vier relais van 2,5 A per kanaal. De kaart werkt op 12 V DC en is bedoeld voor montage op een DIN-rail in de verdeelkast. Hij is een bedrade component: u sluit hem aan op een PIERRE Pro of Lite controller, die de schakelopdrachten geeft. Deze handleiding legt uit wat u nodig heeft, hoe u de kaart bedraadt, welke kanalen u gebruikt en wat u doet als een relais niet meer werkt. Ook de 8-kanaals variant komt aan bod.

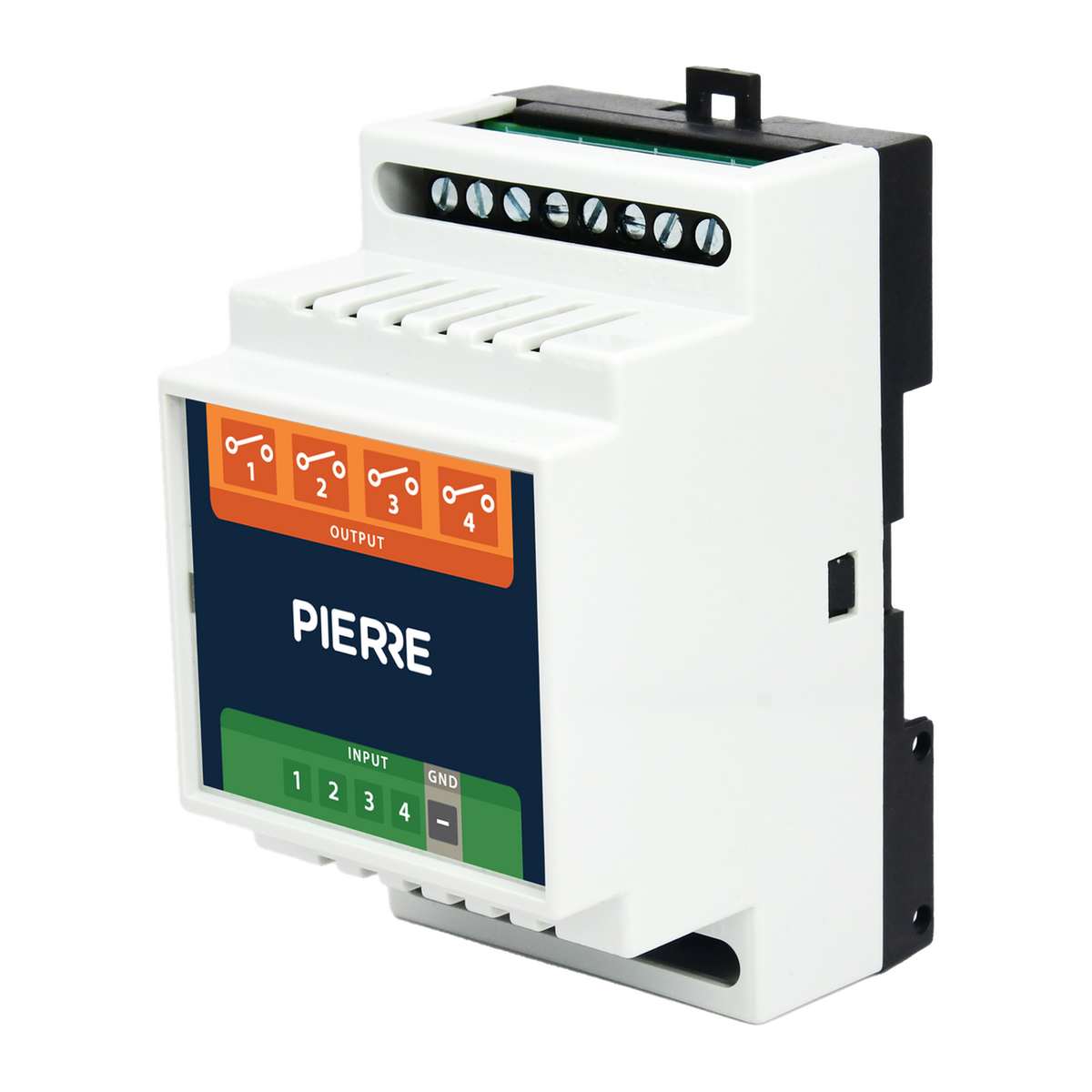

Pro relaiskaart 4-kanaals: vier relais van 2,5 A per kanaal, 12 V DC-voeding en montage op een DIN-rail.
Bekijk productWat is de PIERRE Pro relaiskaart en welke variant kiest u?
Een relaiskaart is het onderdeel dat de belasting daadwerkelijk schakelt. De controller bepaalt wanneer dat gebeurt, op basis van sensoren, knoppen, de app of uw automatiseringen. De relaiskaart zet dat signaal om in een schakeling voor lampen, motoren of andere apparaten. De PIERRE Pro-serie is bedoeld voor gestructureerde, bedrade installaties in de meterkast, en de relaiskaarten passen daarin.
U kiest tussen twee varianten, afhankelijk van het aantal belastingen:
| Kenmerk | Relaiskaart 4-kanaals (PP-R4) | Relaiskaart 8-kanaals (PP-R8) |
|---|---|---|
| Aantal relaiskanalen | 4 | 8 |
| Belasting per kanaal | Onder 2,5 A | Relais van 2,5 A per kanaal |
| Voeding | 12 V DC | 12 V DC |
| Afmetingen (B × H × D) | 52 × 86 × 58 mm | 105 × 86 × 58 mm |
| Gewicht | 81 g | 140 g |
| Montage | DIN-rail | Standaard DIN-rail |
Ons advies: hebt u vier belastingen of minder, dan is de 4-kanaals kaart de compacte keuze. Hebt u er meer, dan past de 8-kanaals kaart met één print en acht kanalen. Let bij beide op de belasting per kanaal, want die blijft onder 2,5 A.
Wat heeft u nodig voor de relaiskaart?
De relaiskaart werkt alleen samen met een controller. De handleiding is daar duidelijk over: u heeft een PIERRE Pro of Lite controller nodig met een vrije uitgang. Daarnaast heeft de kaart een 12 V DC-voeding nodig. De handleiding sluit +12V aan op zowel de kaart als de controller.
- Pro relaiskaart 4-kanaals (PP-R4): de relaiskaart zelf, voor vier belastingen.
- Smart Home controller Pro (PP-C-PRO): de controller die de kaart aanstuurt. De Lite-controller (Smart Home controller Lite, PP-C-LITE) is ook mogelijk, zolang er een vrije uitgang is.
- DIN-railvoeding 12 V/2 A (PP-PWR-2A-DIN): de 12 V DC-voeding voor de kaart en de controller. Deze voeding is bedoeld voor zwaardere componenten zoals controllers.
- Een kabel van H07V-K, 0,75 mm². De handleiding geeft als voorbeeld een kabel met zes aders van 0,75 mm² van de controller naar de relaiskaart: +12V, GND en OUTPUT 1–4.
- De belasting, zoals een lamp of motor, en de L-draad die naar de COM-klem van het relais loopt.
Heeft u een 12 V-voeding met een lager vermogen, zoals de DIN-railvoeding 12 V/1,25 A, dan kan dat ook. Let er wel op dat het totale verbruik van de kaart en de controller binnen het vermogen van de voeding blijft.
Hoe bedraadt u de relaiskaart 4-kanaals?
De kaart schakelt belastingen op netspanning (20 tot 240 V AC). Laat de aansluiting daarom door een gekwalificeerde elektricien uitvoeren. Hieronder de volgorde uit de handleiding.
Stap 1: monteer de kaart op de DIN-rail. Klik de kaart op de DIN-rail in de verdeelkast, op een plek waar de temperatuur binnen 0 tot 50 °C blijft.
Stap 2: sluit de 12 V-voeding aan. Verbind +12V en GND van de voeding met de kaart en met de controller. GND is de gemeenschappelijke massa (common ground) van kaart en controller.
Stap 3: verbind de uitgangen van de controller. Sluit de OUTPUT-aansluiting van de controller aan op het bijbehorende kanaal op de relaiskaart. Per kanaal gebruikt u één uitgang van de controller.
Stap 4: sluit de belasting aan. Verbind de L-draad met de COM-klem van elk relaiskanaal. Sluit de belasting, zoals een lamp of motor, aan op de NO-klem (normally open). Het relais maakt dan de verbinding van COM naar NO zodra het wordt geactiveerd.
Stap 5: controleer voordat u de voeding aanzet. Loop de klemmen na, vooral de polariteit van +12V en GND, en zorg dat de belasting per kanaal onder 2,5 A blijft.
Tip van de specialist
Leg de OUTPUT-draden van de controller netjes naast elkaar, met een label per kanaal. Dan vindt u bij een storing in één keer het juiste relais terug, zonder alle draden na te lopen.
Hoe koppelt u de relaiskaart aan de controller?
De handleiding van de relaiskaart beschrijft geen koppelprocedure in de Smart PIERRE-app. De kaart wordt via RS485 aan de controller gekoppeld, en de uitgangen van de controller wijst u toe in de PIERRE Partner app. Dat is de app die de handleiding noemt voor het herindelen van uitgangen. De stappen voor het instellen van de controller zelf vindt u in de handleiding van de controller:
- Lees de handleiding van de PIERRE Pro controller voor de inbedrijfstelling, zoals de commissioning-stappen en de LED-statussen van de controller.
- Wijs per kanaal een uitgang van de controller toe aan de relaiskaart, in de PIERRE Partner app.
- Test elk kanaal met een lamp of een andere belasting voordat u de installatie afsluit.
Het volledige overzicht van het PIERRE-systeem vindt u in onze PIERRE smart home handleiding. Meer over het verschil tussen bedrade en draadloze componenten leest u in PIERRE Wave of PIERRE Pro: draadloos of bedraad smart home?.
Hoe werkt de 8-kanaals variant bij het aansluiten?
De 8-kanaals kaart werkt op dezelfde manier: 12 V DC-voeding, GND gedeeld met de controller en per kanaal een uitgang van de controller. De kaart heeft een eigen relaisstatus-LED per kanaal, zodat u per relais ziet of het aan staat. De kabeltabel in de handleiding van de 8-kanaals kaart toont alleen GND en OUTPUT, maar de wiringtekst noemt ook +12V. Sluit de kaart daarom aan volgens de wiringtekst en de volledige handleiding, en controleer het schema voordat u de voeding aanzet.
Wat doet u als een relais niet meer werkt?
De handleiding noemt voor een defect relais twee oplossingen. De onderstaande tabel geeft de meest voorkomende situaties.
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| Een relais schakelt niet meer | Het relais is defect | Verplaats de belasting naar een vrij relaiskanaal en wijs de controller-uitgang opnieuw toe in de PIERRE Partner app. Of vervang de kaart. |
| De kaart reageert niet op de controller | +12V of GND is niet goed aangesloten, of de GND is niet gedeeld | Controleer +12V en GND op zowel de kaart als de controller. De handleiding vraagt een gemeenschappelijke GND. |
| Een kanaal schakelt uit bij zwaardere belasting | De belasting op dat kanaal is hoger dan 2,5 A | Verdeel de belastingen over de kanalen zodat ieder kanaal onder 2,5 A blijft. |
| De kaart werkt niet na het aanzetten van de voeding | Omgekeerde polariteit of een verkeerde spanning | Controleer de polariteit van +12V en GND en of de voeding 12 V DC levert. De kaart is beveiligd tegen omgekeerde polariteit, maar een juiste aansluiting voorkomt problemen. |
| Storing bij warm of vochtig klimaat | Buiten het bedrijfsbereik | Houd de kaart binnen 0 tot 50 °C en 10 tot 95 % luchtvochtigheid, niet-condenserend. |
Wat zijn de technische specificaties van de relaiskaart 4-kanaals?
De onderstaande gegevens komen uit de handleiding.
| Eigenschap | Waarde |
|---|---|
| Modelnummer (SKU) | PP-R4 |
| Aantal relaiskanalen | 4 |
| Belasting per kanaal | 2,5 A |
| Schakelspanning van de uitgangen | 20 tot 240 V AC |
| Voeding | 12 V DC |
| Aansluitingen | +12V, GND, L (naar COM per kanaal), NO (naar belasting), OUTPUT 1–4 |
| Communicatie met de controller | RS485 |
| Montage | DIN-rail |
| Afmetingen (B × H × D) | 52 × 86 × 58 mm |
| Gewicht | 81 g |
| Bedrijfstemperatuur | 0 tot 50 °C |
| Luchtvochtigheid | 10 tot 95 %, niet-condenserend |
| Bescherming | Overbelasting, overspanning, kortsluiting en omgekeerde polariteit |
Hebt u een controller nodig die bij dit aantal kanalen past? Lees dan PIERRE Pro: een bedrade smart home installatie in de meterkast, of meterkast inrichten voor PIERRE: DIN-rail, voeding en noodstroom.
Pro relaiskaart 8-kanaals: acht relais van 2,5 A per kanaal, met een relaisstatus-LED per kanaal.
Bekijk product
Smart Home controller Pro: DIN-railcontroller met 16 ingangen en 16 uitgangen, Ethernet, Wi-Fi 2,4 GHz en Modbus.
Bekijk product
DIN-railvoeding 12 V/2 A: 24 W bij 12 V DC, voor zwaardere componenten zoals controllers.
Bekijk productBestel de relaiskaart 4-kanaals Bekijk de relaiskaart 8-kanaals Alle PIERRE-producten
Veelgestelde vragen
Kan ik de relaiskaart gebruiken zonder controller?
Nee. De handleiding zegt dat de kaart een PIERRE Pro of Lite controller nodig heeft met een vrije uitgang. De controller stuurt de kaart aan, dus zonder controller schakelt de kaart niet.
Welke voeding heeft de relaiskaart nodig?
De kaart werkt op 12 V DC. De handleiding sluit +12V aan op de kaart en op de controller. Een DIN-railvoeding van 12 V, zoals de 2 A-versie, levert die spanning. Let op de totale stroom van kaart en controller.
Hoe zwaar mag een belasting per kanaal zijn?
Houd de belasting per kanaal onder 2,5 A. Het relais is op die waarde ontworpen. Verdeel bij meerdere zware belastingen de apparaten over de kanalen, zodat geen kanaal over de grens komt.
Wat moet ik doen als één relais defect raakt?
Verplaats de belasting naar een vrij relaiskanaal en wijs de uitgang van de controller opnieuw toe in de PIERRE Partner app. Is er geen vrij kanaal, dan vervangt u de kaart.
Kan ik de kaart draadloos koppelen aan de Smart PIERRE-app?
De relaiskaart is een bedrade component en heeft geen eigen koppeling in de app. De kaart wordt via RS485 aan de controller gekoppeld. Voor draadloze apparaten kijkt u naar de PIERRE Wave-serie.
Welke kabel gebruikt u tussen controller en relaiskaart?
De handleiding geeft een kabel van H07V-K met 0,75 mm² per ader. Voor de 4-kanaals kaart gaat het om zes aders: +12V, GND en OUTPUT 1 tot en met 4. Voor de 8-kanaals kaart verwijst de handleiding naar de wiringtekst.
Kort samengevat
- De relaiskaart 4-kanaals schakelt vier belastingen van elk 2,5 A, op 12 V DC en met een controller van PIERRE Pro of Lite.
- Bedraad de kaart volgens de handleiding: +12V en GND op kaart en controller, L naar COM en de belasting naar NO.
- Een defect relais lost u op door de belasting te verplaatsen of de kaart te vervangen. Houd de belasting onder 2,5 A per kanaal.
Twijfelt u welke kaart en voeding bij uw meterkast en belastingen horen? Mail naar info@wifi-center.nl of stuur een bericht via de contactpagina. Voor een installatie in een bedrijfspand of project leveren we ook via zakelijk bestellen.
