PIERRE Wave en PIERRE Pro doen hetzelfde werk: u bedient verlichting, schakelaars en apparaten vanaf één systeem. Het verschil zit in de verbinding. Wave werkt draadloos: apparaten communiceren via Zigbee 3.0 op 2,4 GHz met een gateway, zonder nieuwe kabels door de muren. Pro is bedraad: controllers en relaiskaarten op de DIN-rail in de meterkast, met kabels naar de sensoren en de belastingen. Bij een bestaande woning waar muren niet open kunnen, past Wave meestal het best; bij nieuwbouw of een ingrijpende verbouwing, waar de bedrading toch open ligt, is Pro een sterke keuze.
In dit artikel zetten we beide systemen naast elkaar, leggen we uit wanneer u welke kiest en laten we zien welke onderdelen u per systeem nodig hebt. Alle technische gegevens komen uit de handleidingen van PIERRE. Het hele systeem in één overzicht vindt u in onze PIERRE smart home handleiding.
Bekijk de Wave Gateway Bekijk de controller Pro Alle PIERRE-producten
Wat is het verschil tussen PIERRE Wave en PIERRE Pro?
Het grootste verschil is de verbinding tussen de onderdelen. Bij Wave praten de apparaten draadloos met de gateway. Bij Pro lopen de signalen via kabels naar een controller in de verdeler. Onderstaande tabel zet de belangrijkste punten naast elkaar, met de gegevens uit de handleidingen.
| Onderwerp | PIERRE Wave | PIERRE Pro |
|---|---|---|
| Verbinding | Zigbee 3.0 op 2,4 GHz, met de gateway als coördinator van het mesh-netwerk | Bedraad: de controller verbindt via Ethernet of 2,4 GHz Wi-Fi, een relaiskaart via RS485 |
| Montage | Modules in de inbouwdoos achter de schakelaar; de gateway staat vrij op een plank | Op de DIN-rail in de meterkast of verdeler |
| Voeding van de centrale | Gateway via USB-C, 5 V DC, minimaal 1 A | Controller op 12 V DC, 1 A; de voeding zit op dezelfde DIN-rail |
| Aansluitingen | Per apparaat, bijvoorbeeld één of twee lichtkanalen per module | Controller Pro of Lite: 16 ingangen en 16 uitgangen; relaiskaart: 8 kanalen van 2,5 A |
| App | Smart PIERRE | Controllers zet u op via de PIERRE Partner-app, zoals de handleiding van de controller beschrijft |
Ons advies: kiest u voor een bestaande woning of huurwoning, begin dan met de The One Wave Gateway en draadloze modules. Gaat u voor een bedrade installatie in de meterkast, begin dan met de Smart Home controller Pro en een DIN-railvoeding. Beide opties kunt u in het bovenstaande overzicht vergelijken.
Start met de gateway Lees de handleiding van de controller Lite
Wanneer kiest u draadloos met PIERRE Wave?
Wave is de juiste keuze wanneer er geen extra kabels bij moeten komen of wanneer muren niet open kunnen. De handleiding van de gateway noemt drie situaties:
- Renovatie en huurwoningen, waar de bedrading niet of lastig aan te passen is.
- Interieurs waar muren niet open kunnen.
- Uitbreiding van een bestaande PIERRE-installatie met losse draadloze apparaten.
Let wel op de opbouw van het netwerk. De gateway is de coördinator. Routers zijn permanent gevoede Wave-apparaten, zoals slimme stekkers, wandschakelaars en relais- of rolluikmodules met L en N. Eindapparaten, zoals batterijsensoren, scenarioschakelaars, radiatorkranen en modules zonder nuldraad, werken via die routers maar versterken het netwerk niet. Een Wave lichtmodule zonder N is dus een eindapparaat. Plan daarom genoeg routers tussen de gateway en de verste apparaten. Hoe u dat aanpakt, leest u in een stabiel PIERRE Wave-netwerk opbouwen.
Wave gebruikt dezelfde 2,4 GHz-band als wifi. Werkt de installatie onregelmatig, zet de Zigbee-kanalen dan op 20, 25 of 26 en het wifi-kanaal op 1 of 6, zoals de handleiding van de gateway adviseert. Meer over die afstemming vindt u in Zigbee en wifi storen elkaar.
Wanneer kiest u bedraad met PIERRE Pro?
Pro is bedoeld voor installaties die u in de meterkast of verdeler opbouwt. De controller werkt op 12 V DC en heeft 16 ingangen en 16 uitgangen. Ingangen zijn voor sensoren en drukknoppen, uitgangen sturen de actuatoren aan. De handleiding van de controller geeft een belangrijke regel: een ingang die invloed heeft op een uitgang hoort bij dezelfde controller. Bij een RFID-lezer die een deur opent, zet u lezer en deuropener dus op één controller.
Binnen de Pro-lijn zijn er twee controllers. De Smart Home controller Pro heeft Modbus naast Ethernet en 2,4 GHz Wi-Fi. De Smart Home controller Lite heeft Ethernet en 2,4 GHz Wi-Fi, en in de specificaties van de handleiding staat geen Modbus. Heeft u Modbus niet nodig, dan is de Lite voldoende. Voor de volledige bediening van de controllers verwijzen we naar de handleidingen van de controller Pro en de controller Lite.
Voor acht belastingen tegelijk gebruikt u de Pro relaiskaart 8-kanaals. De kaart schakelt acht belastingen met een relais van 2,5 A per kanaal en wordt op 12 V DC gevoed. De controller koppelt de kaart via RS485. Volgens de handleiding van de kaart verbindt u de L-draad op de COM-klem van elk kanaal en de belasting op de NO-klem. Tussen controller en kaart gaat een kabel van 2 × 0,75 mm² H07V-K met GND en OUTPUT. Installatie in het 230 V-deel hoort bij een gekwalificeerde elektricien.
Tip van de specialist
Wilt u Wave-apparaten en Pro-onderdelen in één installatie combineren? De handleidingen die wij hebben, beschrijven beide systemen los van elkaar. Vraag ons advies voordat u bestelt, zodat we de juiste onderdelen voor uw situatie kunnen aanbevelen.
Wat heeft u nodig voor een Wave-installatie en een Pro-installatie?
Hieronder staat per systeem het minimale setje volgens de handleidingen. Elk product is een link naar de productpagina.
Voor Wave:
- The One Wave Gateway: de coördinator van het netwerk. Heeft u al een PIERRE-display gepland, dan kan die de gatewayfunctie overnemen.
- Een 5 V USB-C-voeding van minimaal 1 A. Die is niet in elke verpakking meegeleverd, dus controleer het vooraf.
- Wave-apparaten naar keuze, zoals de Wave lichtmodule 2-kanaals (zonder N) voor twee lichtpunten.
- Een smartphone met de Smart PIERRE-app en Bluetooth, om de gateway te koppelen.
Voor Pro:
- Smart Home controller Pro of Smart Home controller Lite, afhankelijk van de vraag naar Modbus.
- Een DIN-railvoeding van 12 V DC, zoals de DIN-railvoeding 12 V/2 A. Volgens de handleiding van de voeding dimensioneert u die op het totale stroomverbruik van alles wat u aansluit.
- De Pro relaiskaart 8-kanaals als u acht belastingen wilt schakelen. De kaart heeft een vrije uitgang op de controller nodig.
Hoe bouwt u een Wave-netwerk op in de juiste volgorde?
Bij Wave bepaalt de volgorde van koppelen hoe stabiel het netwerk wordt. Volg onderstaande stappen, die de handleiding van de gateway beschrijft.
Stap 1: sluit de gateway aan. Steek de USB-C-voeding in het stopcontact en sluit de gateway aan op het netwerk via LAN of 2,4 GHz wifi. De gateway heeft geen aan-uitknop en start zodra hij stroom krijgt. Wacht tot de statusled wit wordt: dat betekent dat de gateway klaar is voor koppeling via Bluetooth.
Stap 2: voeg de gateway toe in de app. Ga in de Smart PIERRE-app naar Menu → Settings → Bridges, zoek naar beschikbare apparaten en kies PIERRE Wave Gateway. Kies daarna Ethernet of Wi-Fi, en DHCP of een vast adres. Geef de gateway een naam die u later herkent.
Stap 3: koppel eerst de routers. Ga in de app naar Menu → Settings → Add Wave I/O, kies de gateway en zet het apparaat in koppelmodus volgens de eigen handleiding. Tik op Find devices. De gateway opent dan vier minuten lang zijn netwerk voor nieuwe apparaten.
Stap 4: koppel de eindapparaten. Voeg batterijsensoren en modules zonder N pas toe als de routers er al staan. Laat na elk apparaat vijf tot tien minuten staan, zodat het mesh de routering kan bijwerken.
Stap 5: controleer de statusled. Een gateway die volledig operationeel is en verbonden met het PIERRE-systeem via de cloud, brandt groen en blijft stabiel. Blijft de led paars, dan heeft de gateway wel netwerk maar nog geen verbinding met het PIERRE-systeem. Controleer dan uw internetverbinding en eventuele firewall.
Tip van de specialist
Een eindapparaat dat u koppelt voordat de routers eromheen staan, kan via een verre of ongeschikte route verbinden. Het wordt dan later traag of valt uit. Koppel dus altijd eerst de gateway, daarna de routers en pas daarna de rest.
Heeft u meer dan één gateway in het gebouw? Dan koppelt elk Wave-apparaat aan één gateway. Kies bij het toevoegen bewust de juiste gateway. Meer over de koppeling van één apparaat vindt u in de handleiding van de Wave Gateway.
Welke PIERRE-producten kiest u voor een compleet systeem?
De volgende kaarten geven per onderdeel het advies en een korte beschrijving. Iedere kaart leidt naar het product.

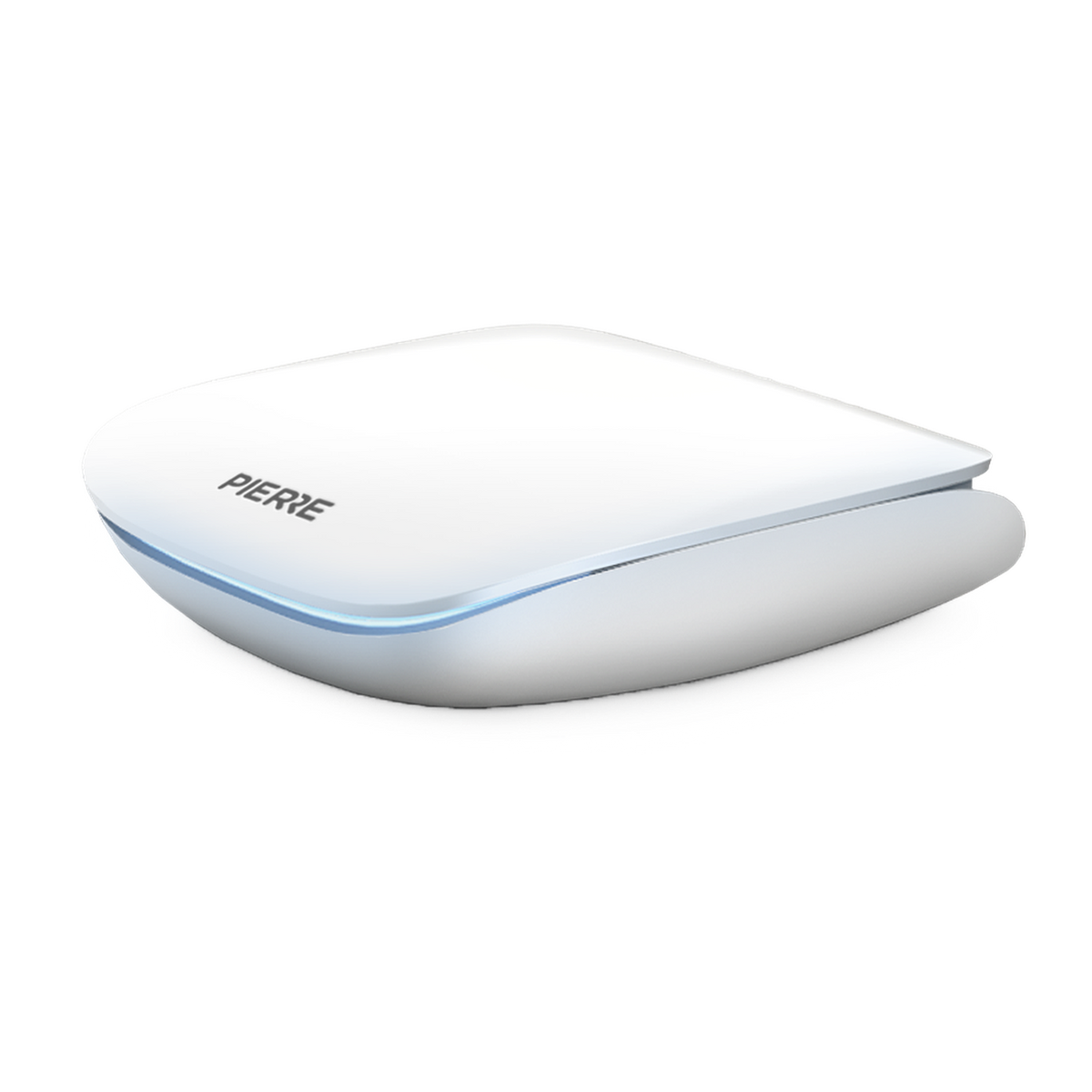

The One Wave Gateway: de coördinator van het Zigbee-netwerk, aangesloten via LAN of 2,4 GHz wifi en gevoed met 5 V via USB-C.
Bekijk product
Wave lichtmodule 2-kanaals (zonder N): schakelt twee lichtpunten op 100–240 V AC en heeft alleen een L-aansluiting nodig. Per kanaal is de LED-belasting 100 W.
Bekijk product
Smart Home controller Pro: DIN-railcontroller met 16 ingangen en 16 uitgangen, Ethernet, 2,4 GHz Wi-Fi en Modbus.
Bekijk product
Pro relaiskaart 8-kanaals: relaiskaart met acht kanalen van 2,5 A, gevoed met 12 V DC en aangesloten op de controller.
Bekijk productBekijk de Wave Gateway Alle PIERRE-producten
Veelgestelde vragen
Hebt u voor Wave altijd een aparte gateway nodig?
Het Wave-netwerk heeft één coördinator nodig: een gateway of een PIERRE-display die die rol overneemt. Volgens de handleiding van de gateway hebt u een aparte gateway alleen nodig als er geen display komt of als de draadloze dekking een coördinator op een andere plek vraagt. Lees ook welke PIERRE-centrale u nodig hebt.
Werkt Wave nog als het internet uitvalt?
Lokaal wel. Volgens de handleiding van de lichtmodule werkt die gewoon door: u schakelt het licht met de wandschakelaar en bedient het via het display of de gateway. Alleen de bediening op afstand via de app valt weg.
Wat gebeurt er bij een stroomuitval?
Een Wave-lichtmodule behoudt zijn laatste stand en komt terug zodra de stroom weer aanwezig is. Voor de Pro-controller beschrijft de handleiding een aansluiting met een VRLA-accu parallel aan de 5 V-uitgang. Die accu laadt op als het net aanwezig is en levert back-upvermogen tijdens een storing.
Heeft u voor Wave een nuldraad nodig?
Niet per se. De Wave lichtmodule zonder N werkt met alleen L, maar werkt niet als Zigbee-repeater. Modules met N versterken het netwerk. Hebt u geen N in de inbouwdoos, kies dan de variant zonder N en plan extra routers in het netwerk.
Hoe zwaar moet de voeding van de Pro-controller zijn?
Dimensioneer de voeding op het totale stroomverbruik van alles wat u aansluit, zoals de handleiding van de voeding aangeeft. Voor kleinere installaties is de DIN-railvoeding 12 V/2 A een gangbare keuze. Heeft u een voeding met back-up nodig, bekijk dan de DIN-railvoeding 12 V/2 A met UPS-functie.
Kort samengevat
- Kies Wave voor renovatie, huurwoningen en uitbreiding zonder nieuwe kabels. Kies Pro voor bedrade installaties in de meterkast.
- Bij Wave koppelt u eerst de gateway, daarna de routers met permanente voeding en pas daarna de eindapparaten.
- Bij Pro hoort elke ingang die een uitgang aanstuurt bij dezelfde controller, en de voeding moet de totale stroom aankunnen.
Twijfelt u welk systeem bij uw woning past? Mail naar info@wifi-center.nl of stuur een bericht via de contactpagina. We denken graag mee over de keuze en de onderdelen. Bouwt u voor een bedrijf of een installatiebedrijf? Bekijk dan ook zakelijk bestellen.
