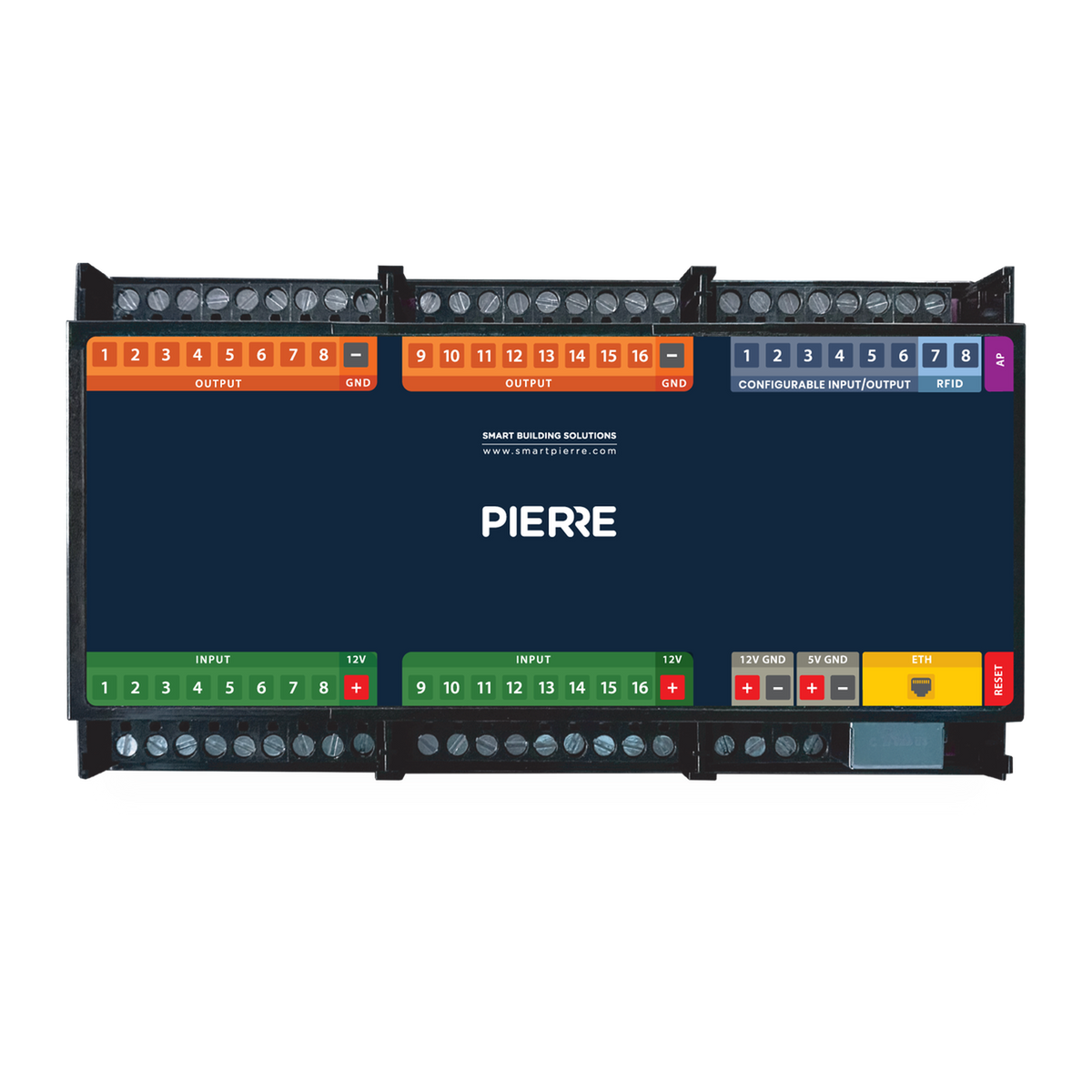

De PIERRE Smart Home controller Pro (SKU PP-C-PRO) is een DIN-railcontroller voor het PIERRE-systeem, met Ethernet, 2,4 GHz Wi-Fi en Modbus. U monteert hem op de DIN-rail, sluit een 12 V DC-voeding aan en verbindt hem met uw netwerk. Daarna koppelt u de controller in de PIERRE Partner-app en sluit u sensoren, knoppen en actuatoren aan op de 16 ingangen en 16 uitgangen.
Smart Home controller Pro: DIN-railcontroller met 16 ingangen, 16 uitgangen, Ethernet, 2,4 GHz Wi-Fi en Modbus, voor 12 V DC.
Bekijk productWat is de PIERRE Pro controller en waarvoor gebruikt u hem?
De Pro controller is het centrale aansluitpunt van een bedrade PIERRE-installatie. Op de ingangen sluit u sensordraden en knoppen aan, op de uitgangen de actuatoren die moeten schakelen. Naast Ethernet en 2,4 GHz Wi-Fi ondersteunt de Pro controller Modbus. Dat maakt hem geschikt wanneer u apparatuur met Modbus in dezelfde installatie wilt opnemen.
De controller heeft twee digitale poorten voor RFID-communicatie, volgens de handleiding via Wiegand 34-bit. Acht van de 16 ingangen en uitgangen kunnen digitaal worden gebruikt.
Tip van de specialist
Hoort een ingang bij een uitgang, dan moeten beide op dezelfde controller staan. Bij een RFID-lezer die een deur opent, koppelt u de lezer en de deuropener dus aan dezelfde Pro controller. Dat geeft de beste werking, volgens de handleiding.
Wat heeft u nodig voor de installatie van de Pro controller?
De Pro controller werkt op 12 V DC. Hij heeft dus een 12 V-voeding nodig, een netwerkaansluiting en een plek in de verdeelkast. De controller is het hart van de installatie, maar hij start niet zonder die onderdelen.
- PIERRE Smart Home controller Pro (PP-C-PRO): de controller zelf, voor montage op de DIN-rail.
- DIN-railvoeding 12 V/2 A (PP-PWR-2A-DIN): de 12 V DC-voeding voor de controller. Deze 2 A-voeding is geschikt voor controllers en sensoren.
- Of de DIN-railvoeding 12 V/1,25 A (PP-PWR-125A-DIN), die maximaal 15 W levert.
- Een netwerkverbinding op de plek van de controller: een UTP-kabel naar uw router of switch, of 2,4 GHz Wi-Fi-dekking.
- Een telefoon of tablet met de PIERRE Partner-app. De app vindt een controller in inbedrijfstellingsmodus via Bluetooth.
- Een DIN-rail in de verdeelkast, plus de bedrading voor uw sensoren, knoppen, actuatoren en eventuele Modbus-apparaten.
Bij een bedrade installatie hoort meestal ook een goed ingerichte meterkast. Lees daarover hoe u de meterkast inricht voor PIERRE. Twijfelt u tussen een bedrade en een draadloze opzet, dan helpt PIERRE Wave of PIERRE Pro: draadloos of bedraad smart home?
Hoe monteert en bedraadt u de Pro controller?
De controller is 156 mm breed, 89 mm hoog en 31 mm diep. Werkt u met 230 V in de verdeelkast, laat die bedrading dan door een gekwalificeerde elektricien doen. Hieronder staat de volgorde voor de controller zelf.
Stap 1: Monteer de controller op de DIN-rail. De controller past op een standaard DIN-rail in de verdeelkast.
Stap 2: Sluit de 12 V DC-voeding aan. Gebruik de PLUS- en MINUS-aansluitingen voor 12 V. Controleer de polariteit voordat u de voeding inschakelt. De controller beschermt tegen overspanning en omgekeerde polariteit, maar een juiste aansluiting voorkomt schade aan de aangesloten apparaten.
Stap 3: Sluit de netwerkkabel aan. Plaats de UTP-kabel in de ETH-aansluiting (RJ45). Gebruikt u Wi-Fi, dan kiest u het netwerk later in de app.
Stap 4: Sluit de ingangen aan. Op de INPUT-aansluitingen 1 tot en met 16 sluit u sensordraden en knoppen aan. De controller levert ook een voeding voor de sensor.
Stap 5: Sluit de uitgangen aan. Op de OUTPUT-aansluitingen 1 tot en met 16 sluit u de actuatoren aan. De GRD-aansluiting is de ground-draad (–).
Let op de belasting. Elke uitgang levert maximaal 1 A en de totale uitgang is 2 A. Verdeel de actuatoren daarom over de uitgangen en controleer het stroomverbruik van uw apparaten.
Hoe koppelt u de Pro controller in de PIERRE Partner-app?
Een nieuwe controller start automatisch in inbedrijfstellingsmodus, herkenbaar aan het witte LED-lampje. Een bestaande controller zet u in deze modus door de knop AP ingedrukt te houden tot het apparaat in de installatiestand gaat.
Stap 1: Zet de controller in inbedrijfstellingsmodus. Bij een nieuwe controller gebeurt dit vanzelf bij het inschakelen. Bij een bestaande controller houdt u de AP-knop ingedrukt.
Stap 2: Open het scherm Controllers in de PIERRE Partner-app. De app zoekt automatisch naar controllers in inbedrijfstellingsmodus.
Stap 3: Kies de nieuwe controller. Een nieuwe controller verschijnt als New Controller met een blauw Bluetooth-icoon. Tik erop en kies New Controller.
Stap 4: Vul de instellingen in. Geef een naam en kies Ethernet of Wi-Fi. Bij Wi-Fi kiest u het netwerk en vult u het wachtwoord in. Bij IP Settings kiest u Automatic (DHCP) of Static IP. Bij een vast adres vult u IP-adres, gateway, subnet en DNS in.
Stap 5: Sla op. Met Save maakt u de controller aan en stopt de inbedrijfstellingsmodus op het apparaat.
Wat doet u met een controller die al in inbedrijfstellingsmodus staat?
Een al ingestelde controller in inbedrijfstellingsmodus ziet u ook met een blauw Bluetooth-icoon. Tik erop en kies uit drie opties:
- Edit Controller Settings: wijzig de instellingen. Alleen in deze modus kunt u de controller verwijderen.
- Edit Network Settings: wissel tussen Ethernet en Wi-Fi, kies een ander Wi-Fi-netwerk of pas IP-adres, gateway, subnet en DNS aan.
- Restore Controller: stuurt de configuratie opnieuw naar de controller. Dat helpt als de configuratie of het aanmaken van een nieuwe controller is mislukt.
Wat betekenen de kleuren van de LED op de Pro controller?
De LED toont de status van de controller. Deze kleuren staan in de handleiding:
| LED-kleur | Betekenis |
|---|---|
| Groen | Online: de controller is verbonden met het netwerk en werkt zoals verwacht. |
| Rood | Offline: de verbinding met het netwerk is weg, of er is geen internettoegang. |
| Lichtblauw | AP-modus: de controller zendt een eigen netwerk uit voor installatie of configuratie. |
| Donkerblauw | AP-modus met PIERRE Partner: de controller wordt beheerd via het PIERRE Partner-systeem. |
| Paars | Zoekt een IP-adres: de controller probeert een adres van de router of het netwerk te krijgen. |
| Oranje | Firmware-update: de controller downloadt een update. |
| Wit | Inbedrijfstellingsmodus: de controller wacht op instellingen via de app. |
Hoe past u de instellingen van de Pro controller aan?
De instellingen beheert u in de PIERRE Partner-app. U wijzigt de naam, zet de verbinding van Ethernet op Wi-Fi of andersom, en past het IP-adres aan. Noteer een vast IP-adres goed, want een verkeerd adres kan de controller offline houden.
Na een wijziging in het netwerk, zoals een nieuwe router, controleert u eerst de LED. Staat die op groen, dan is de verbinding in orde. Staat hij op rood of paars, dan helpt de tabel hieronder.
Wat doet u als de Pro controller niet werkt zoals verwacht?
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| LED staat op rood | De controller is offline: geen netwerkverbinding of geen internettoegang. | Controleer de UTP-kabel of het Wi-Fi-netwerk en of uw router internet heeft. |
| LED staat op paars | De controller zoekt nog een IP-adres. | Controleer of de router DHCP levert. Gebruikt u een vast adres, controleer het adres dan via Edit Network Settings. |
| Controller verschijnt niet in de app | De controller staat niet in inbedrijfstellingsmodus. | Houd de AP-knop ingedrukt tot het apparaat in de installatiestand gaat en zoek opnieuw. |
| Configuratie mislukt | De instellingen zijn niet goed aangekomen bij de controller. | Kies Restore Controller om de configuratie opnieuw te sturen. |
| LED staat op oranje | Er loopt een firmware-update. | Wacht tot de update klaar is en controleer daarna of de LED op groen staat. |
| Wi-Fi-netwerk niet zichtbaar | De controller ondersteunt alleen 2,4 GHz Wi-Fi (802.11 b/g/n). | Kies een 2,4 GHz-netwerk, of sluit de controller aan via Ethernet. |
| Modbus-apparaat reageert niet | Het apparaat is niet correct aangesloten of het ondersteunt de aansluiting niet. | Controleer de bedrading en de documentatie van het apparaat. De handleiding van de controller geeft hier geen verdere stappen. |
| Reset-knop | De handleiding noemt de Reset-knop op de controller, maar beschrijft geen procedure. | Neem bij twijfel contact met ons op voordat u de knop gebruikt. |
Lukt het niet om de controller online te krijgen? Loop dan het netwerk stap voor stap na, zoals in PIERRE-apparaat offline of reageert traag? Zo lost u het op.
Welke technische specificaties hoort u te kennen?
| Eigenschap | Waarde |
|---|---|
| Voeding | DC 12 V, 1 A |
| Ingangsspanning | DC 12 V |
| Stroomverbruik | 1,5 W (0,10 A) |
| Ingangen/uitgangen | 16 + 16 |
| Maximale belasting per uitgang | 1 A |
| Maximale totale belasting | 2 A |
| Overspanningsbereik | 12 V DC – 15 V DC |
| Connectiviteit | 10M/100M Ethernet (RJ45), 2,4 GHz Wi-Fi (802.11 b/g/n), Modbus |
| RFID-communicatie | 2 digitale poorten, Wiegand 34-bit |
| Beveiliging | Bescherming tegen overspanning en omgekeerde polariteit |
| Bedrijfstemperatuur | 0 tot +55 °C |
| Luchtvochtigheid | 5% – 90% RH, niet-condenserend |
| Hoogte | Tot 3000 m |
| Afmetingen (B x H x D) | 156 x 89 x 31 mm |
| Gewicht | 213 g |
| Materiaal en kleur | ABS+PC, zwart |
| Montage | DIN-rail |
| Certificering | CE-markering |
| LED-indicatie | Ja |
Welke voeding en welke controller past bij uw installatie?
De Pro controller heeft een 12 V-voeding nodig. Wij adviseren de DIN-railvoeding 12 V/2 A, omdat die bedoeld is voor zwaardere componenten zoals controllers en sensoren. Hebt u Modbus niet nodig, dan is de Lite controller een goede keuze voor dezelfde 16 in- en uitgangen.
DIN-railvoeding 12 V/2 A: 24 W bij 2 A, voor controllers en sensoren op de DIN-rail.
Bekijk product
Smart Home controller Lite: dezelfde 16 in- en uitgangen en 12 V DC, met Ethernet en 2,4 GHz Wi-Fi, zonder Modbus.
Bekijk productBekijk de Smart Home controller Pro Alle PIERRE-producten
Veelgestelde vragen
Heb ik een 12 V-voeding nodig voor de Pro controller?
Ja. De specificaties geven een ingangsspanning van DC 12 V en 1 A. De handleiding toont bij de bedrading ook een voeding die 5 V DC levert. Sluit de controller dus aan volgens de 12 V-aansluiting. Wij adviseren de PIERRE DIN-railvoeding 12 V/2 A.
Wat is het verschil tussen de Pro en de Lite controller?
Beide hebben 16 ingangen, 16 uitgangen, Ethernet en 2,4 GHz Wi-Fi. De Pro controller heeft daarnaast Modbus. Kiest u voor een installatie met Modbus-apparaten, dan is de Pro controller de juiste keuze.
Waarom moeten een ingang en een uitgang op dezelfde controller?
Volgens de handleiding moeten ingangen en uitgangen die elkaar beïnvloeden op dezelfde controller zitten. Een RFID-lezer die een deur opent, hoort dus bij dezelfde controller als de deuropener.
Kan ik de Pro controller via Ethernet of Wi-Fi aansluiten?
Beide kan. Ethernet werkt met een UTP-kabel en een RJ45-aansluiting. Wi-Fi werkt op 2,4 GHz (802.11 b/g/n). U kiest de verbinding in de PIERRE Partner-app bij Connection Type.
Wat betekent een rood lampje op de Pro controller?
Rood betekent dat de controller offline is. Dat kan komen door een losse kabel, een Wi-Fi-netwerk dat weg is of een router zonder internettoegang. Controleer eerst de verbinding en daarna de internettoegang van de router.
Kort samengevat
- Monteer de Pro controller op de DIN-rail en sluit een 12 V DC-voeding aan, bij voorkeur de 2 A-voeding.
- Verbind de controller via Ethernet of 2,4 GHz Wi-Fi en koppel hem in de PIERRE Partner-app via New Controller.
- Controleer de LED: groen betekent online, rood offline en paars dat de controller nog een IP-adres zoekt.
Gaat uw project over een bedrade installatie met Modbus, of twijfelt u over de juiste voeding? Mail info@wifi-center.nl of stuur een bericht via de contactpagina. Wij denken graag met u mee bij de keuze van de controller en de voeding. Voor de opbouw van de hele installatie leest u de PIERRE smart home handleiding en PIERRE Pro: een bedrade smart home installatie in de meterkast.
