Een Zigbee mesh netwerk bouwt u op van binnen naar buiten: eerst de coördinator, daarna de vaste routers en pas als laatste de batterijapparaten. Bij PIERRE Wave is de The One Wave Gateway de coördinator. Elk apparaat dat stroom krijgt van het stopcontact of de meterkast kan als router de signalen van andere apparaten doorgeven. Zo bereikt een sensor in de tuinkamer de gateway via een router in de gang, in plaats van rechtstreeks over lange afstand.
Deze uitleg is voor wie een nieuwe Wave-installatie opzet of een bestaande installatie wil uitbreiden. We volgen de volgorde en de afstanden uit de handleidingen van PIERRE. De plaatsing van de gateway en de routers bepaalt meer dan het aantal apparaten. Het hele systeem behandelt de PIERRE smart home handleiding.

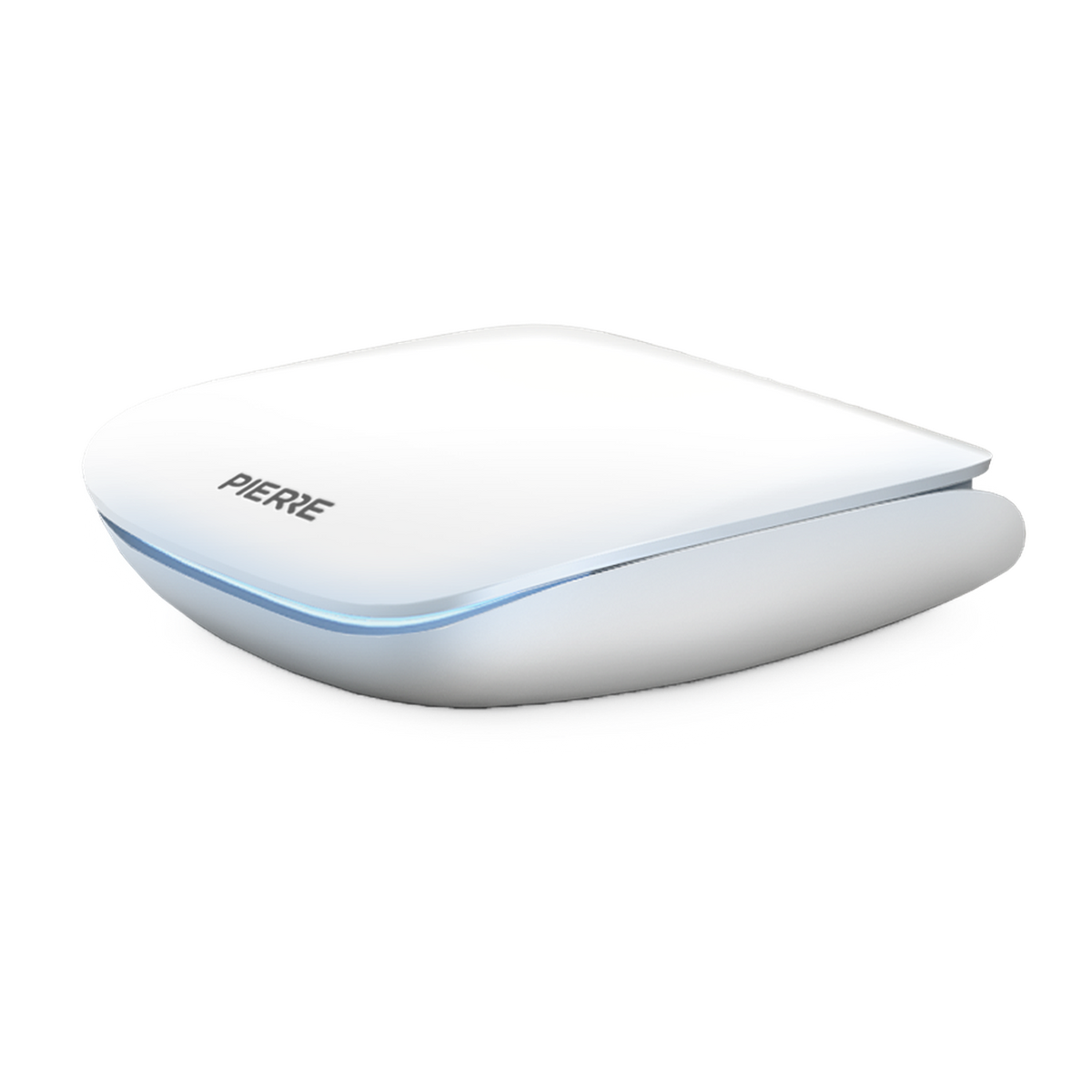

The One Wave Gateway: de gateway vormt het Zigbee-netwerk, neemt apparaten op en wijst hun adressen toe. Er is er één per netwerk.
Bekijk productWat heeft u nodig voor een Zigbee mesh met PIERRE Wave?
Een Wave-netwerk bestaat uit een coördinator en daarnaast routers en eindapparaten. Dit is het minimum dat de handleidingen noemen:
- The One Wave Gateway, of een PIERRE-display dat de gatewayfunctie overneemt. Per netwerk is er één coördinator nodig.
- Een USB-C-voeding van 5 V en minstens 1 A voor de gateway. De gateway wordt niet in elke verpakking met voeding geleverd.
- Routers: netgevoede Wave-apparaten zoals de Wave binnen-smartplug met energiemeting en de Flat Series wandschakelaar 1-voudig zwart (L+N).
- Eindapparaten zoals batterijsensoren, scenario-schakelaars en radiatorkranen. Deze kunnen worden gekoppeld zonder dat ze het netwerk verder dragen.
Welke rol heeft elk apparaat in het Zigbee-netwerk?
De handleiding van de gateway kent drie rollen. Het verschil bepaalt waar u een apparaat plaatst en of het de signalen van anderen doorgeeft.
| Rol | Welke apparaten | Wat doet het | Let op |
|---|---|---|---|
| Coördinator | De gateway, of een PIERRE-display met gatewayfunctie | Vormt het netwerk, neemt apparaten op en wijst adressen toe | Één per netwerk |
| Router | Netgevoede apparaten zoals smartplugs, wandschakelaars met L en N, en relais- en rolluikmodules met L en N | Geeft het verkeer van andere apparaten door en breidt het mesh uit | Moet altijd van stroom blijven voorzien |
| Eindapparaat | Batterijsensoren, scenario-schakelaars, radiatorkranen en modules zonder N | Communiceert via het mesh, maar geeft geen verkeer door | Plaats dichtbij een router of de gateway |
Let op de modules zonder N. De handleiding van de Wave lichtmodule 1-kanaals (zonder N) zegt dat deze variant geen Zigbee-repeater is. Een module met N werkt volgens dezelfde handleiding wel als repeater, zoals de Wave lichtmodule 1-kanaals (L+N).
Bekijk de smartplug als router Alle PIERRE-producten
Hoe bouwt u het Zigbee-netwerk op in de juiste volgorde?
De handleiding van de gateway geeft een vaste volgorde: gateway, dan routers, dan eindapparaten. Een eindapparaat dat u koppelt voordat de routers eromheen er zijn, kan via een verre of ongeschikte route worden verbonden. Dat apparaat kan later traag worden of wegvallen.
Stap 1: plaats de gateway centraal. Kies een centrale, open plek in het gebouw, niet aan een uiterste hoek. Zet hem niet in een metalen kast of meterkast. Houd hem ook uit de buurt van een wifi-router, een magnetron en een grote televisie, want die zenden op dezelfde 2,4 GHz-band.
Stap 2: sluit de gateway aan en koppel hem. Sluit de USB-C-voeding aan en wacht tot het lampje wit is. Daarna koppelt u de gateway in de Smart PIERRE-app via Menu → Settings → Bridges. Wacht tot het lampje groen is.
Stap 3: verdeel de routers door het gebouw. Plaats de netgevoede apparaten verspreid, niet allemaal in één hoek. Zo ontstaan meerdere mogelijke paden. Zorg dat er bij elk batterijapparaat een router in de buurt staat.
Stap 4: koppel de routers. Koppel de routers via Menu → Settings → Add Wave I/O, Find devices en daarna de naam, rol en groep. Het gateway-netwerk staat vier minuten open voor nieuwe apparaten.
Stap 5: koppel de eindapparaten als laatste. Batterijsensoren, scenario-schakelaars en radiatorkranen komen pas na de routers. Houd ze op ongeveer vijf tot tien meter van de gateway of een router.
Stap 6: geef het netwerk tijd. Wacht na elk toegevoegd apparaat vijf tot tien minuten. In die tijd werkt het mesh zijn routering bij. Pas daarna test u het bereik.
Tip van de specialist
Zet routers nooit achter een timer of een wandschakelaar die de stroom volledig afsluit. De handleiding zegt dat een router altijd onder spanning moet blijven om het mesh stabiel te houden.
Wave binnen-smartplug met energiemeting: de smartplug is een Zigbee-router met een bedieningsbereik van 45 m volgens de specificaties. Steek hem in een stopcontact dat altijd onder spanning staat.
Bekijk product
Flat Series wandschakelaar 1-voudig zwart (L+N): de wandschakelaar met L en N hoort volgens de gatewayhandleiding bij de netgevoede apparaten die het mesh dragen. Kies deze variant alleen waar N in de doos zit.
Bekijk productHoe bereikt een batterijapparaat de gateway?
Een batterijapparaat zendt zijn signaal naar de dichtstbijzijnde router of de gateway. Het geeft zelf geen verkeer door. Daarom hangt de stabiliteit van de hele installatie af van de routers. Volgens de handleiding van de gateway moet een batterijapparaat binnen betrouwbaar bereik van de gateway of een router liggen, ongeveer vijf tot tien meter. Ligt er geen router in de buurt, dan staat er in de handleiding: voeg een router toe binnen vijf tot tien meter of vervang de batterij.
Ook de gateway kan maar een beperkt aantal rechtstreekse verbindingen aan. Bouw het netwerk daarom naar buiten op: gateway naar router, router naar router, en dan pas naar het eindapparaat. Laat niet elk apparaat rechtstreeks met de gateway verbinden. Volgens de handleiding wordt het systeem dan onstabiel.

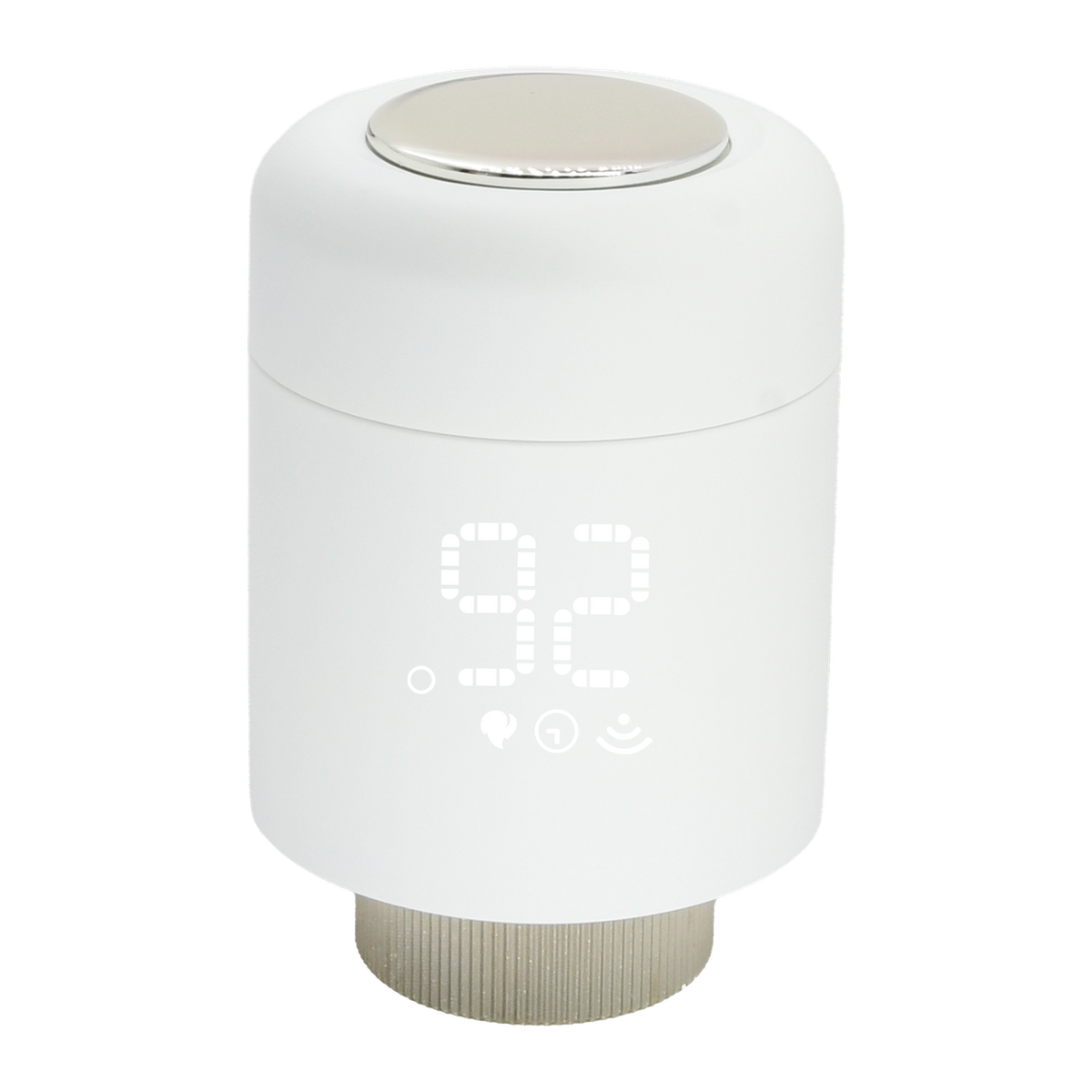

Voor de radiatorkraan geldt hetzelfde. Een radiatorkraan (TRV) draait op een batterij en is daarom een eindapparaat. Plaats hem in de buurt van een router, en bekijk de handleiding van de Wave radiatorkraan voor de koppeling.
Waarom valt een apparaat in het Zigbee-netwerk soms weg?
Dat heeft meestal te maken met de routering of met de 2,4 GHz-band. De handleiding noemt onder meer een eindapparaat zonder router in de buurt en storing door 2,4 GHz-interferentie. Bij het tweede kunt u de Wi-Fi op een ander kanaal zetten. Dat leest u in het artikel over Zigbee en wifi die elkaar storen.
Viel er recent een stroomstoring voor, dan bouwt het mesh zichzelf opnieuw op. Wacht even. Het helpt om de routers kort uit en weer aan te zetten, want dat versnelt het herstel volgens de handleiding.
Veelgestelde vragen
Hoeveel gateways heb ik nodig in één woning?
Eén gateway vormt één Zigbee-netwerk. Heeft u meerdere gateways in een gebouw, dan koppelt u elk Wave-apparaat aan de gateway die het moet beheren. Kies bij het toevoegen van een apparaat bewust de juiste gateway.
Mag ik een router achter een timer zetten?
Dat raadt de handleiding af. Een router moet altijd van stroom voorzien blijven, anders valt het mesh uit elkaar. Gebruik de timer alleen voor apparaten die u zelf wilt schakelen, niet voor de routers.
Kan een module zonder N ook als router dienen?
Nee. Volgens de handleiding van de module zonder N is dit geen Zigbee-repeater. Gebruik daarom een module of schakelaar met N als u het bereik wilt versterken. Dit geldt voor de lichtmodule met N.
Hoe lang duurt het voordat het mesh klopt?
Na elk toegevoegd apparaat heeft het netwerk vijf tot tien minuten nodig om de routering bij te werken. Is het netwerk na een storing nog niet stabiel, dan wacht u even en start u de routers kort opnieuw.
Waar vindt u de installatie per apparaat?
In de handleiding van elk product staat de volledige koppelprocedure. Start met de handleiding van de gateway en lees daarna die van de wandschakelaar met L en N of de smartplug.
Kort samengevat
- Bouw het Zigbee mesh op in deze volgorde: gateway, routers, eindapparaten.
- Routers zijn netgevoede apparaten die het verkeer doorgeven. Zet ze verspreid door het gebouw en laat ze altijd van stroom.
- Batterijapparaten liggen binnen vijf tot tien meter van een router of de gateway. Wacht vijf tot tien minuten na elke toevoeging.
