Een slimme radiatorkraan installeert u in een paar stappen: de passende adapter op de klep, de batterijen erin, de kraan vastdraaien op de radiator en daarna koppelen aan uw PIERRE Wave Gateway in de Smart PIERRE app. De kraan kalibreert zichzelf na de installatie. De PIERRE Wave radiatorkraan (TRV) regelt de warmte van één radiator per keer, dus per radiator kiest u één kraan. Hieronder leest u de volgorde, de adapters en wat u doet als de kraan niet naar behoren werkt.
Bekijk de radiatorkraan (TRV) Alle PIERRE-producten
Waarom kiest u een slimme radiatorkraan?
Met de PIERRE Wave radiatorkraan (TRV) stelt u per radiator een wekelijks programma in via de Smart PIERRE app. Voor een tijdelijke afwijking past de kraan de temperatuur aan tot het einde van de huidige programmaperiode. De kraan werkt op twee AA-batterijen en communiceert via Zigbee op 2,4 GHz met het PIERRE Wave-systeem. Het hele verwarmingsoverzicht van PIERRE, met radiatorkranen, thermostaten en vloerverwarming, staat in Slim verwarmen en koelen met PIERRE.
Wat heeft u nodig voor de installatie?
- PIERRE Wave radiatorkraan (TRV), één per radiator, met twee AA-batterijen van 1,5 V.
- Een adapter die past op uw klepaansluiting. De fabrikant noemt Danfoss RA, RAV en RAVL, Giacomini, M28 × 1,5 en Caleffi. Controleer vóór de installatie de leidingdiameter en het type ventielhuis op uw radiator.
- The One Wave Gateway, of een PIERRE-display dat als gateway werkt. De kraan heeft er een nodig. Zonder gateway kunt u de kraan niet koppelen.
- De Smart PIERRE app op uw telefoon of tablet. Voor het koppelen en het programmeren van de kraan hebt u de app nodig.
- Optioneel: een Wave temperatuur- en vochtigheidssensor voor een kamer waar u de temperatuur en de luchtvochtigheid apart wilt volgen. Deze sensor werkt los van de kraan.
Hoe installeert u een slimme radiatorkraan stap voor stap?
Draai de kop pas vast als de adapter goed past. Zo voorkomt u een kraan die niet goed sluit.
Stap 1: Controleer de klepaansluiting. Meet de leidingdiameter en bekijk het type ventielhuis op de radiator. Kies daarna de adapter die daarbij hoort en monteer die op de klep.
Stap 2: Plaats de batterijen. Druk de onderkant van de kraan in en draai hem naar rechts los. Druk de batterijhouder naar buiten en plaats de batterij. Let op de plus- en minpool: plaats de batterij volgens de +/- markering in het batterijvak. Draai de onderkant daarna weer dicht.
Stap 3: Zet de klep open. Het display toont "LA". Draai de knop naar de maximale 35 °C. De bovenste balk van het display ligt dan gelijk met de onderste, en de ventielkop staat volledig open.
Stap 4: Monteer de ventielkop. Draai de koperen ring van de ventielkop vast op de schroefdraad van de radiatorkraan. Past de aansluiting niet op de kop, monteer dan eerst de juiste adapter.
Stap 5: Laat de kraan kalibreren. Na de installatie kalibreert de kraan automatisch. Raak de kraan tijdens dit proces niet aan. Daarna koppelt u de kraan aan de app.
Tip van de specialist
Controleer de adapter voordat u de ring vastdraait. Een adapter die niet vast zit, geeft lekkage of een klep die niet sluit. Bij een M30 × 1,5-klep draait u de adapter met de hand vast en daarna nog een kwartslag extra. De adapter mag niet wiebelen.
Hoe koppelt u de radiatorkraan aan de Smart PIERRE app?
De gateway moet al online zijn voordat u de kraan koppelt. Heeft u de gateway nog niet ingesteld, begin dan met de handleiding van The One Wave Gateway. Bij de app zelf helpt de eerste installatie van de Smart PIERRE app u verder.
Stap 1: Open de instellingen. Log in met uw gebruikersnaam en wachtwoord en ga naar Menu → Settings → Add Wave I/O.
Stap 2: Kies de gateway. Selecteer de gateway die de nieuwe kraan gaat beheren. Heeft u er meerdere, kies dan bewust de juiste.
Stap 3: Zet de kraan in koppelmodus. Draai de knop naar de stand "OFF". Houd de knop vijf seconden ingedrukt. Het draadloze symbool op het display gaat knipperen.
Stap 4: Zoek de kraan. Tik op Find devices. De gateway opent zijn netwerk dan vier minuten voor nieuwe apparaten. Kies Add found devices zodra de kraan in de lijst staat.
Stap 5: Geef de kraan een naam. Vul de naam, de rol en de groep in en sla op. Wanneer het draadloze symbool stopt met knipperen, is het koppelen klaar.
Hoe zet u de ingebouwde timer van de kraan uit?
De kraan heeft een eigen timer. Staat die aan, dan blijft de kraan het programma van de timer volgen en is de bediening via de app beperkt. Zet de timer daarom uit voordat u de kraan via de app laat werken.
Tip van de specialist
Geef één korte druk op de knop aan het uiteinde van de ventielkop. Het klok-symbool bovenaan het display verdwijnt dan. Houd de knop niet ingedrukt, want een lange druk zet het kinderslot aan en het display toont dan "LC".
Controleer het display na de korte druk. Staat er geen klok-symbool meer op het scherm, dan is de timer uit. De kraan kan nu via de app worden aangestuurd.
Hoe gebruikt u de kraan dagelijks?
Met de knop stelt u de gewenste kamertemperatuur in. Zet de temperatuur hoger dan de huidige kamertemperatuur, dan opent de kraan vanzelf. Het warmte-symbool verschijnt op het display zodra de radiator opwarmt. Bereikt de kamer de ingestelde temperatuur, dan verdwijnt het symbool en sluit de kraan. De klep gaat weer open als de kamer afkoelt.
Het display toont de huidige kamertemperatuur wanneer u de knop loslaat. Wilt u de temperatuur van de huidige programmaperiode tijdelijk aanpassen, draai dan de knop naar de gewenste waarde. Die blijft staan tot het einde van de periode.
Heeft u nog geen gateway in huis? Dan is de kraan niet te koppelen en kunt u hem niet via de app programmeren. De The One Wave Gateway is de centrale gateway voor de PIERRE Wave-apparaten en werkt zonder display.
Welke beschermfuncties heeft de kraan?
De kraan heeft een aantal ingebouwde functies die u niet zelf hoeft in te stellen. Ze helpen de klep open en dicht te laten gaan, en voorkomen onbedoelde verstelling.
| Functie | Wat doet de kraan | Wat ziet u op het display |
|---|---|---|
| Open raam | Daalt de kamertemperatuur binnen 4 minuten met meer dan 6 °C, dan sluit de klep. | "OP" |
| Anti-kalk | Staat de klep lang gedeeltelijk dicht of ongebruikt, dan opent de kop elke twee weken 30 seconden volledig. | Kort "Ad" |
| Vorstbeveiliging | Bij de stand OFF opent de klep onder 5 °C en sluit hij boven 8 °C. | "OFF" |
| Kinderslot | Blokkeert onbedoelde verstelling met de knop. | "LC" |
| Batterij laag | Waarschuwt dat de batterijen vervangen moeten worden. | Alarmsymbool; in de app een gele batterij |
Bij een open raam sluit de kraan na een temperatuurdaling van meer dan 6 °C binnen 4 minuten. De status wordt gewist als de kamertemperatuur 3 °C stijgt, na 48 minuten, of met de hand.
Wat doet u als de kraan niet goed reageert?
De meeste storingen komen door de klep, de adapter of de batterijen. Controleer deze onderdelen eerst.
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| De kraan regelt de radiator niet goed, sluit niet of reageert niet op de temperatuur in de app | De klepstift zit vast, de adapter zit los of de kalibratie is niet goed verlopen | Verwijder de ventielkop. Druk de klepstift in: hij beweegt ongeveer 2 à 3 mm en veert terug. Zit de stift vast, tik dan zachtjes op het klephuis. Haal de batterij eruit, wacht 30 seconden en plaats hem terug. Zet de kop terug tot u een klik voelt en start de kalibratie. Die duurt ongeveer één minuut. Test daarna in de app: met de verwarming uit koelt de radiator af, en bij 30 °C warmt hij op. |
| De ventielkop past niet op de klep | De adapter past niet op de klepaansluiting | Gebruik de adapter die bij uw klep hoort. Bij een M30 × 1,5-klep draait u de adapter met de hand vast en daarna nog een kwartslag. De adapter mag niet wiebelen. |
| Het display toont "OP" | De kamertemperatuur is snel gedaald, de kraan detecteert een open raam | Sluit het raam. De status wordt gewist als de kamer 3 °C opwarmt, na 48 minuten, of handmatig. |
| Het display toont "InS" of een vergelijkbare code | De motor is na een reset nog niet volledig ingetrokken | Wacht tot de motor stopt met bewegen. Plaats de kop terug en start de kalibratie. |
| Het klok-symbool staat bovenaan het display | De ingebouwde timer staat aan | Geef één korte druk op de knop aan het uiteinde van de ventielkop. |
| Het display toont "LC" | Het kinderslot staat aan | Houd de knop ingedrukt om het slot op te heffen. |
| Het alarmsymbool of een gele batterij in de app verschijnt | De batterijspanning is te laag | Vervang de twee AA-batterijen. |
| Het draadloze symbool blijft knipperen | Het koppelen is nog niet afgerond | Start opnieuw bij Menu → Settings → Add Wave I/O en tik binnen vier minuten op Find devices. |
Blijft de kraan na deze stappen niet goed werken, controleer dan of de klepstift vrij beweegt, of de adapter goed vastzit en of de kop goed gemonteerd is. Lukt het dan nog niet, dan kan de kraan, de adapter of de klep verder onderzocht moeten worden. Bij een storing aan de gateway helpt PIERRE-apparaat offline of traag: zo lost u het op. Let ook op de LED's en symbolen; PIERRE LED betekenis legt uit wat het lampje op de gateway en de apparaten betekent.
Welke technische gegevens heeft de radiatorkraan?
| Eigenschap | Waarde |
|---|---|
| Voeding | 2 × 1,5 V AA-batterijen |
| Draadloze verbinding | Zigbee 3.0, 2,4 GHz (PIERRE Wave) |
| Gateway nodig | Ja: PIERRE display of The One Wave Gateway |
| Afmetingen | 43,33 mm, 60,13 mm en 78,00 mm |
| Diameter | Ø 51,5 mm |
| Open-raamdetectie | Daling van meer dan 6 °C binnen 4 minuten |
| Vorstbeveiliging (stand OFF) | Opent onder 5 °C, sluit boven 8 °C |
| Anti-kalk | Elke twee weken 30 seconden volledig open |
Welke andere PIERRE-producten passen bij de radiatorkraan?
De kraan werkt in het PIERRE Wave-systeem. Voor de gateway, de temperatuur- en vochtigheidsmeting en het beheer van uw radiatoren hebt u de volgende producten nodig of kunt u ze combineren.
Wave radiatorkraan (TRV): regelt de warmte van één radiator, met een wekelijks programma in de app en open-raamdetectie op de kraan zelf.
Bekijk product

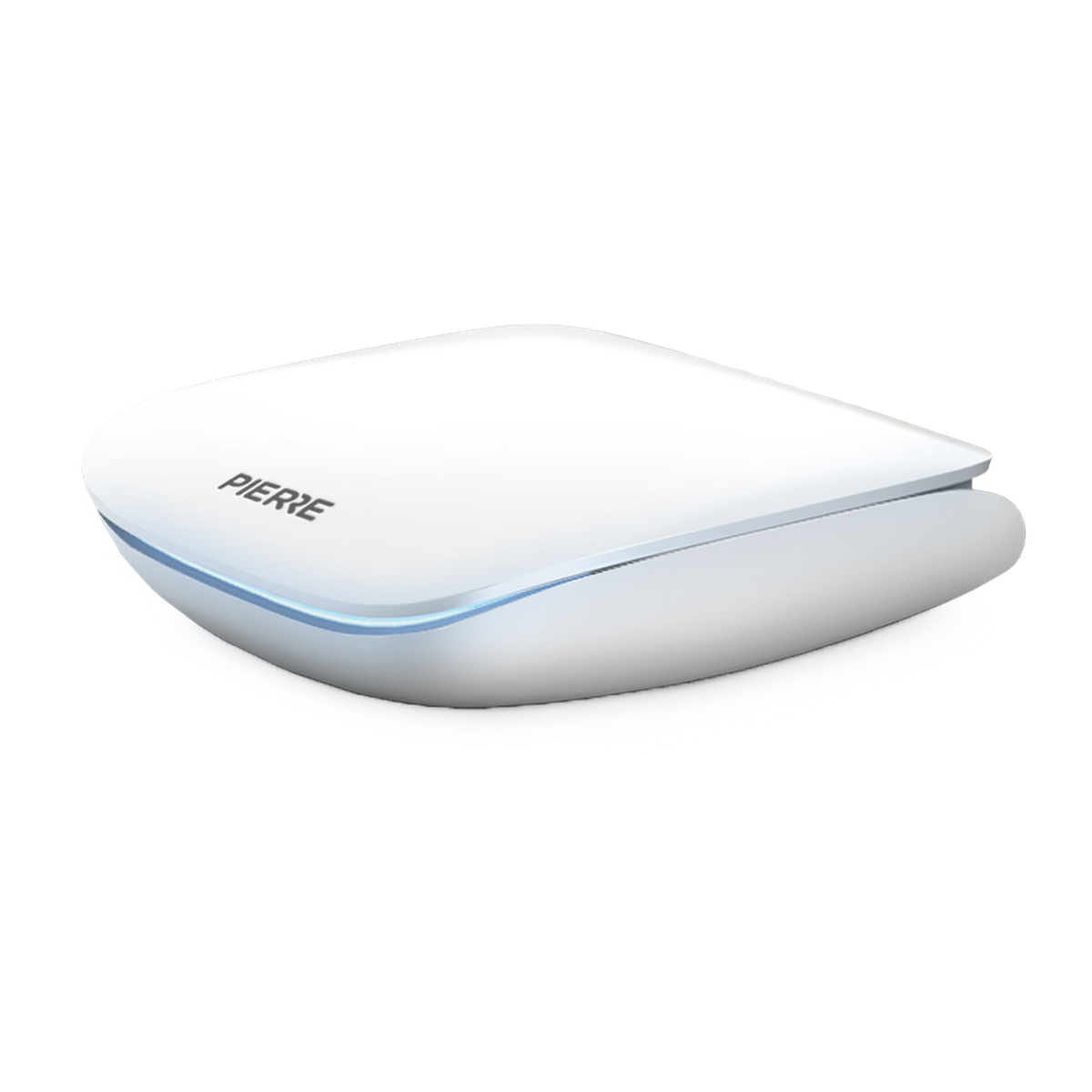

The One Wave Gateway: de centrale gateway voor PIERRE Wave-apparaten, met Zigbee 3.0 op 2,4 GHz en aansluiting via LAN of Wi-Fi.
Bekijk product
Wave temperatuur- en vochtigheidssensor: meet binnen de temperatuur en luchtvochtigheid met een nauwkeurigheid van ±0,3 °C en ±0,3%.
Bekijk productBekijk de radiatorkraan (TRV) Alle PIERRE-producten
Veelgestelde vragen
Kan ik de radiatorkraan gebruiken zonder gateway?
Nee. De kraan koppelt via een PIERRE-display of The One Wave Gateway. Eén van die twee moet al ingesteld zijn voordat u de kraan kunt toevoegen. Zonder gateway kunt u de kraan niet koppelen en niet via de app programmeren.
Welke batterijen heeft de kraan nodig?
De kraan werkt op twee AA-batterijen van 1,5 V. Plaats ze met de pooltekens volgens het batterijvak. De app toont een gele batterij bij de tegel van de kraan wanneer de batterijen bijna leeg zijn.
Past de kraan op elke radiator?
Dat hangt af van de klepaansluiting. De fabrikant levert adapters voor Danfoss RA, RAV en RAVL, Giacomini, M28 × 1,5 en Caleffi. Controleer de leidingdiameter en het type ventielhuis voordat u koopt. Past de adapter niet, dan werkt de kraan niet goed.
Kan ik de kraan bedienen zonder de app?
Ja. De knop op de kraan stelt de temperatuur in. Het weekprogramma stelt u in via de Smart PIERRE app. Zet de ingebouwde timer uit zodat de kraan via de app kan worden aangestuurd.
Heb ik per radiator een temperatuursensor nodig?
Nee. De kraan meet de temperatuur zelf. Een losse Wave temperatuur- en vochtigheidssensor is een optionele extra die u op een andere plek in de kamer kunt zetten, bijvoorbeeld op ooghoogte, uit de tocht en uit de zon. Waar vocht een rol speelt, zoals in de badkamer, keuken of kelder, is de sensor een nuttige aanvulling.
Kan ik de kraan tijdelijk warmer of kouder zetten?
Ja. Draai de knop naar de gewenste temperatuur. De kraan houdt die temperatuur aan tot het einde van de huidige programmaperiode.
Kort samengevat
- Monteer de juiste adapter, plaats de batterijen en zet de kraan vast op de radiator. De kraan kalibreert daarna zichzelf.
- Zorg dat de gateway online is, zet de timer uit en koppel de kraan via Menu → Settings → Add Wave I/O in de Smart PIERRE app.
- Bij storingen controleert u eerst de klepstift, de adapter, de batterijen en de kalibratie. Het PIERRE handboek geeft het overzicht van het hele systeem.
Twijfelt u welke gateway, adapter of sensor bij uw radiatoren past? Mail naar info@wifi-center.nl of stel uw vraag via de contactpagina. We denken graag met u mee over de juiste opstelling voor uw woning.
