Met PIERRE regelt u de warmte per ruimte, en dat kan op twee manieren. Voor radiatoren zet u op elke radiator een draadloze Wave radiatorkraan (TRV), die de warmtetoevoer afstemt op de gewenste temperatuur. Voor vloerverwarming gebruikt u een bedrade thermostaat met droog contact, die via Modbus met een PIERRE Pro-controller praat en de zone kan aansturen. Hieronder leest u welk systeem bij uw woning past, wat u precies nodig hebt en hoe u elk onderdeel installeert en koppelt.
Bij vloerverwarming met meerdere zones regelt u elke zone apart, met een eigen thermostaat en een eigen klep of relais. Daarna stelt u de temperatuur per ruimte in met een weekschema in de Smart PIERRE app. De handleidingen in dit artikel volgen de officiële PIERRE-teksten, zodat u de stappen met de handleiding naast u kunt uitvoeren.
Bekijk de Wave radiatorkraan (TRV) Bekijk de thermostaat droog contact Bekijk The One Wave Gateway Alle PIERRE-producten
Inhoud van deze gids
- Wat is slimme verwarming met PIERRE?
- Welk systeem past bij uw verwarming?
- Wat heeft u nodig?
- Hoe stelt u een radiatorkraan in?
- Hoe regelt u vloerverwarming per zone?
- Hoe stuurt u een thermische klep aan?
- Welke temperatuursensor kiest u?
- In welke volgorde koppelt u de apparaten?
- Welke storingen komen vaak voor?
Wat is slimme verwarming met PIERRE?
PIERRE kent twee manieren om verwarming aan te sturen, en elke installatie hoort bij één van beide. Het Wave-systeem werkt draadloos: apparaten communiceren via Zigbee 3.0 op de 2,4 GHz-band met een gateway of een PIERRE-display. De Pro-variant is bedraad: een DIN-railcontroller stuurt de relais aan en praat via Modbus met de thermostaten en sensoren. Bij de Wave-apparaten staat in de handleidingen dat de gateway het Zigbee-netwerk beheert en dat de apparaten via de Smart PIERRE app worden toegevoegd.
De radiatorkraan hoort bij het Wave-systeem. De vloerthermostaat in ons assortiment (SKU PP-T-MODBUS-WHI en PP-T-MODBUS-BLK) is de bedrade Modbus-versie: de handleiding beschrijft hem als onderdeel van een PIERRE Pro-installatie met een Pro-controller. Voor deze thermostaat hebt u dus geen gateway nodig, maar wel een controller en een bedrade bus. Meer over de keuze tussen draadloos en bedraad leest u in PIERRE Pro: een bedrade smart home installatie in de meterkast.
Welk systeem past bij uw verwarming?
Kies eerst per ruimte of u radiatoren of vloerverwarming regelt. Radiatoren vragen een draadloze kraan per radiator en één gateway. Vloerverwarming vraagt een thermostaat per zone, een controller in de meterkast en een manier om de zone af te sluiten. Het verschil is vooral de installatie: het Wave-systeem vraagt geen extra kabels, het Pro-systeem wel. Onderstaande tabel zet de belangrijkste verschillen naast elkaar.
| Eigenschap | Wave (draadloos) | Pro (bedraad) |
|---|---|---|
| Communicatie | Zigbee 3.0, 2,4 GHz | Modbus RTU (bedraad) |
| Centrale regeling | Gateway of PIERRE-display | PIERRE Pro-controller |
| Voorbeeld uit ons assortiment | Radiatorkraan (TRV), temperatuursensor | Thermostaat droog contact, thermische klep, relaiskaart, temperatuursensor Modbus |
| Voeding | Batterijen bij kraan en sensoren; de gateway via USB-C 5 V | 12 V DC via DIN-railvoeding; de thermostaat werkt op 100–230 V AC volgens de handleiding |
| Installatie | Plaatsen, batterijen en koppelen via de app | Bekabeling in de meterkast, laat 230 V-werk door een installateur doen |
Ons advies: voor radiatoren is de draadloze Wave-kraan het eenvoudigst te plaatsen, omdat er geen kabels bij komen. Voor vloerverwarming met meerdere zones past de Pro-variant, omdat de zones dan centraal in de meterkast worden bekabeld. Twijfelt u? Lees dan ook de PIERRE smart home handleiding voor de volgorde van de hele installatie.
Wat heeft u nodig?
Het onderstaande lijstje is het complete set per type verwarming. Elk PIERRE-onderdeel is een link naar de productpagina.
- Per radiator: een Wave radiatorkraan (TRV) en de adapter die bij uw klepaansluiting past. De handleiding noemt Danfoss RA, RAV en RAVL, Giacomini, M28 × 1,5 en Caleffi.
- Centrale regeling Wave: The One Wave Gateway. Gebruikt u al een PIERRE-display als gateway, dan hebt u deze niet nodig.
- Vloerverwarming per zone: een Wave thermostaat droog contact (SKU PP-T-MODBUS-WHI of PP-T-MODBUS-BLK) en een Pro thermische klep (NC, 230 V), of een zoneventiel dat de thermostaat direct aanstuurt.
- Meterkast Pro: een Smart Home controller Pro met een DIN-railvoeding 12 V/1,25 A. Ons advies bij meerdere relaiskaarten of sensoren: de DIN-railvoeding 12 V/2 A, want die levert 24 W.
- Relais voor de klep: een Pro relaiskaart 4-kanaals. De handleiding van de klep spreekt van een relaismodule op de controller; de PP-R4 is een relaiskaart voor de Pro-controller.
- Metingen (optioneel): een Wave temperatuur- en vochtigheidssensor per ruimte.
- Converter: de bedrade thermostaat heeft een TTL-naar-RS-485-converter nodig tussen de controller en de bus. Die converter staat niet in ons PIERRE-assortiment; de handleiding noemt het type niet bij naam.

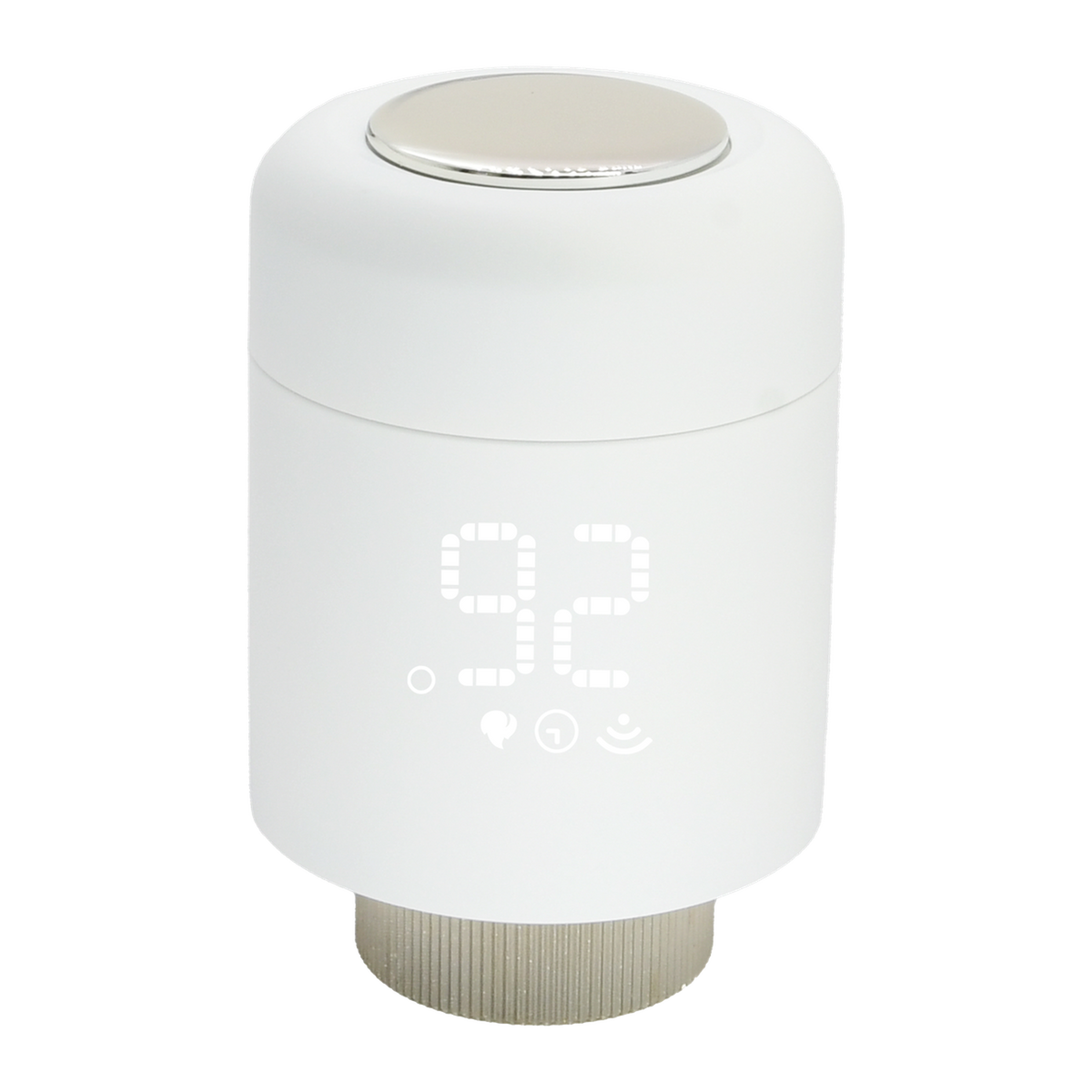

Hoe stelt u een radiatorkraan in?
De Wave radiatorkraan koppelt u na de gateway, want de gateway moet al in bedrijf zijn. De handleiding vermeldt dat de gateway (een display of The One Wave Gateway) eerst gekoppeld moet zijn voordat u de kraan toevoegt. Doorloop daarna deze stappen per radiator.
Stap 1: kies de adapter. Controleer de buisdiameter en het type klepaansluiting op de radiator. Monteer de adapter die daarbij past. De handleiding noemt Danfoss RA, RAVL, RAV, Giacomini, M28 × 1,5 en Caleffi. Bij een Danfoss RA-adapter hoort een verlengstift die in de handleiding staat.
Stap 2: plaats de batterijen. De kraan werkt op twee AA-batterijen van 1,5 V. Plaats ze volgens de +/−-markering in het vak. Verschijnt het gele batterijsymbool in de app, dan is het tijd om te vervangen.
Stap 3: monteer de kop. Zet de temperatuur op het maximum van 35 °C, zodat de klepkop volledig open staat. Draai de koperen ring van de kop vast op de schroefdraad van de radiatorkraan. Het scherm toont daarbij LA.
Stap 4: zet de ingebouwde timer uit. Geef één korte druk op de knop aan het uiteinde van de kop. Een lange druk zet de kinderslot aan, dus houd de knop kort ingedrukt. Het klokje verdwijnt van het scherm als de timer uit staat.
Stap 5: voeg de kraan toe in de app. Open Settings in de Smart PIERRE app en kies Add Wave I/O. Zet de draaiknop op OFF en houd de knop vijf seconden ingedrukt, tot het draadloze symbool knippert. Kies in de app Find Devices, dan Add found devices, en geef de kraan een naam, een rol en een groep. Het koppelen is klaar als het draadloze symbool stopt met knipperen.
Tip van de specialist
Controleer voordat u de kraan via de app laat sturen of de timer uit staat. Staat de timer aan, dan is de kraan niet bedoeld om via de app te sturen: de handleiding zet de timer daarom eerst uit.
De kraan heeft enkele vaste beschermingen die u kunt herkennen aan de codes op het scherm. Bij een open raam (de kamertemperatuur daalt meer dan 6 °C binnen 4 minuten) toont hij OP en sluit hij de klep. Elke twee weken opent hij de klep 30 seconden volledig, zodat kalk de klep niet vastzet. Staat de kraan op OFF, dan opent hij bij minder dan 5 °C om bevriezing te voorkomen. Het kinderslot zet u aan door de knop ingedrukt te houden, waarna het scherm LC toont.
Wilt u de kraan in het bredere plaatje zien? Lees dan hoe u een radiatorkraan installeert en raadpleeg de handleiding van de Wave radiatorkraan voor alle schermcodes.
Bestel de radiatorkraan Bekijk de gateway
Hoe regelt u vloerverwarming per zone?
De thermostaat met droog contact werkt als kamerthermostaat op zichzelf: u stelt de temperatuur in op het apparaat en de ingebouwde relais schakelt de verwarming. Via de bus, die hij met de Pro-controller deelt, komen temperatuur en instelpunt beschikbaar in de Smart PIERRE app, voor scènes en automatiseringen. De handleiding zegt dat de lokale bediening blijft werken als de verbinding wegvalt. Er zijn twee manieren om de zone te schakelen. Bij de eerste schakelt de thermostaat zelf de klep of het regelcontact. Bij de tweede schakelt de Pro-controller via een relais, bijvoorbeeld een 230 V-klep. Dat laatste past als alle zones centraal in de meterkast worden bekabeld.
De bekabeling volgt de handleiding. Laat de installatie uitvoeren door een installateur, want de thermostaat wordt op 110–230 V AC aangesloten.
| Verbinding | Aantal draden en type | Doorsnede | Draden |
|---|---|---|---|
| Controller naar Modbus-converter | 4, Cat 5e U/UTP | 0,2 mm² (24 AWG) | 12 V, GND, TTL TX, TTL RX |
| Elektrische meterkast naar thermostaat | 2, NYM-O | 1,5 mm² | L, N |
| Converter naar thermostaat (bus) | 2, afgeschermde twisted pair | 0,75 mm² | A+, B− |
De handleiding schrijft voor dat u de voeding uitschakelt voordat u installeert. Na de bekabeling kiest u de functies met de volgende instellingen. Houd de knop met de klok ingedrukt voor het instellen van de functies; de standaardwaarden staan hieronder.
| Functie | Instelling | Standaard |
|---|---|---|
| 5: Sensortype | In (interne sensor), Ou (externe sensor) of AL (beide, interne sensor regelt, externe sensor begrenst) | AL |
| 6: Min. instelpunt | 5–15 °C | 5 |
| 7: Max. instelpunt | 30–45 °C | 35 |
| 14: Modbus-adres | 1–255, uniek per thermostaat op de bus | 01 |
| 15: Baudrate | 9600 tot 115200, gelijk voor alle apparaten op de bus | 01 |
De vloersensor controleert u door de klokknop vijf seconden ingedrukt te houden. Is er geen externe sensor aangesloten, dan toont het scherm Er. De handleiding waarschuwt dat u geen sensoren van andere merken moet gebruiken, omdat de temperatuur dan onjuist wordt. Het weekprogramma stelt u in via het menu van de klok, met per dag perioden en een temperatuur per periode. Een voorbeeld uit de handleiding: 6:00 op 20 °C, 11:30 op 20 °C, 13:30 op 20 °C en 17:30 op 20 °C.
Tip van de specialist
Vergeet niet de vloersensor aan te sluiten voordat u de installatie test. Zonder externe sensor toont de thermostaat Er; dat betekent dat er geen externe sensor is aangesloten.
Wilt u per zone een vaste lijn aanhouden? Lees dan hoe u vloerverwarmingszones indeelt, en raadpleeg de handleiding van de droog-contactthermostaat voor de volledige functielijst.
Bekijk de thermostaat droog contact Bekijk de Pro-controller
Hoe stuurt u een thermische klep aan?
De Pro thermische klep is een normaal gesloten (NC) actuator voor 230 V AC. Zonder spanning blijft de klep dicht, en pas als er spanning op staat opent hij. Bij een stroomuitval stroomt er dus niets door de leiding. Een klep die normaal open staat, wijkt af van deze, en de handleiding van de NC-klep beschrijft beide functiemodi.
De klep wordt niet direct door de controller geschakeld, maar via een relais. De handleiding beschrijft de aansluiting: de L-draad van 230 V gaat naar de voedingsingang van de relaismodule, de N-draad naar de nulklem, de relaisuitgang (NO) naar de L-ingang van de klepactuator en de nulleider van de klep naar de nulklem van het relais. De relaismodule koppelt u met stuurdraden aan de controller, en de controller krijgt 12 V DC. Bij de handleiding van de PP-R4 hoort een aansluiting van +12 V, GND en de uitgangen van de controller naar de relaiskaart. Dit is 230 V-werk: laat het door een erkend installateur uitvoeren.
Stap 1: monteer de klep zonder gereedschap. Plaats de schroefring over de kleppen, draai hem met de hand vast en druk de actuator erop tot hij vastklikt. Gebruik geen tang of scherp gereedschap, dat kan de onderdelen beschadigen.
Stap 2: initialiseer de actuator. Zet de spanning minimaal 3 minuten aan. De actuator ontgrendelt en kalibreert zich, en de klep opent tijdelijk. Zet daarna de spanning uit: de actuator gaat terug naar de dichte stand.
Stap 3: controleer de stand. Bij een goede initialisatie is er een zichtbare spleet van ongeveer 0,5 mm tussen de behuizing en de bovenkap. Staat de bovenkap helemaal gelijk met de behuizing, dan is de initialisatie niet voltooid. Herhaal de stap van drie minuten.
Stap 4: voeg de klep toe in de app. Kies in de Smart PIERRE app de controller, tik op Outputs en daarna op Add, en kies het type klep. Vul de naam, rol, groep, de pin op de controller en de Timeout in. De timeout bepaalt hoelang de klep open blijft in de automatische stand.
De klep is bedoeld voor verwarmings- en koelinstallaties, en de fabrikant noemt woningen en commerciële omgevingen als toepassing. Lees voor de opbouw van de meterkast hoe een bedrade PIERRE-installatie is opgebouwd, en de handleiding van de thermische klep voor de volledige aansluitschema's.
Bekijk de thermische klep Bekijk de relaiskaart
Welke temperatuursensor kiest u?
Een sensor meet de temperatuur op de plek waar u wilt meten. De radiatorkraan heeft zelf een temperatuursensor; een losse sensor is zinvol als u de temperatuur op een andere plek wilt meten of de luchtvochtigheid wilt volgen. De handleidingen geven één vuistregel: één sensor per ruimte of zone.
- Wave temperatuur- en vochtigheidssensor (PW-SNS-TEMP1): binnen, op een CR2450-batterij, met een nauwkeurigheid van ±0,3 °C en een batterijbeveiliging. Hij heeft de Wave-gateway nodig.
- Wave temperatuur- en vochtigheidssensor met display (PW-SNS-TEMP2): toont temperatuur en luchtvochtigheid op het apparaat zelf. De handleiding noemt twee AAA-batterijen of USB-voeding.
- Pro temperatuur- en vochtigheidssensor Modbus (PP-THMODBUS): bedraad via een RS485-converter op een PIERRE Pro- of Lite-controller. De kabel mag maximaal 100 m zijn.
- Pro temperatuursensor (PP-TEMP): bedraad, met een meetbereik van −55 tot +125 °C. Hij gebruikt een vrije Configurable I/O-pin op de controller.
Plaats de sensor op ooghoogte, ongeveer 1,5 m, uit de tocht en uit direct zonlicht. Zet hem niet achter meubels of in een holte, want dan kan hij de lucht niet goed meten. De handleiding van de bedrade sensor vraagt om een montageplek op ooghoogte, weg van tocht en buitenmuren. Een vergelijking van alle meetopties vindt u in PIERRE sensoren: welke sensor voor beweging, aanwezigheid, water, gas en temperatuur?.
Bekijk de temperatuursensor Bekijk de sensor met display
In welke volgorde koppelt u de apparaten?
Bij het Wave-systeem geldt een vaste volgorde, die de handleiding van de gateway beschrijft: eerst de gateway, daarna de apparaten die altijd op het net zijn (de routers), en als laatste de batterijapparaten zoals de radiatorkraan en de sensoren. Een batterijapparaat dat u koppelt voordat de routers er omheen staan, kan via een omweg verbinding maken en later traag of onbereikbaar worden.
Stap 1: koppel de gateway. Sluit de gateway aan op 5 V via USB-C en op het netwerk via LAN of Wi-Fi. Koppel hem daarna via de Smart PIERRE app; de handleiding van de gateway beschrijft de stappen.
Stap 2: koppel de sensoren. Bij de temperatuursensor (PW-SNS-TEMP1) houdt u de resetknop tien seconden ingedrukt met een dun voorwerp, tot het lampje knippert. Bij de sensor met display (PW-SNS-TEMP2) houdt u de resetknop vijf tot tien seconden ingedrukt, tot het signaalpictogram snel knippert. Laat los voordat de tien seconden voorbij zijn, anders wordt de koppeling afgebroken. Bij de sensor met display duurt de koppelmodus twintig seconden.
Stap 3: koppel de radiatorkraan. Volg de vijf stappen bij de radiatorkraan. Het symbool stopt met knipperen als de koppeling klaar is.
Een uitgebreide uitleg van het koppelen van Wave-apparaten en de netwerkopbouw leest u in PIERRE Wave-apparaat koppelen en hoe u een Zigbee-mesh opbouwt. Voor de algemene achtergrond van draadloze netwerken en de verschillen tussen Zigbee, Z-Wave, Matter en Wi-Fi is dit overzichtsartikel nuttig.
Welke storingen komen vaak voor?
De meeste problemen met slimme verwarming zijn op te lossen met de codes op het scherm en de controles uit de handleidingen. Onderstaande tabel loopt de situaties door die we het vaakst zien.
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| De radiatorkraan volgt de app niet | De ingebouwde timer staat nog aan (klokje in beeld) | Geef één korte druk op de knop aan het uiteinde van de kop. Een lange druk zet het kinderslot aan. |
| De kraan sluit niet of reageert verkeerd op de temperatuur | De klep zit vast, of de adapter is los | Verwijder de kop, controleer of de stift terugveert, zet de batterij er even uit, plaats de kop terug en start de kalibratie (AdA) |
| Het scherm toont OP | Een open raam is gedetecteerd | De melding verdwijnt als de kamer 3 °C opwarmt, na 48 minuten, of handmatig |
| Het scherm toont LC | Het kinderslot staat aan | Houd de knop ingedrukt om het kinderslot uit te zetten |
| Het batterijsymbool knippert of is geel in de app | De batterijen raken leeg | Vervang de twee AA-batterijen |
| De thermostaat met droog contact reageert niet | Hij is niet goed aangesloten of heeft geen voeding | Controleer eerst de aansluiting en de voeding. De handleiding noemt dit als eerste stap. |
| De thermostaat staat niet in de app | Hij is niet toegevoegd aan de configuratie | Voeg hem toe in de configuratie van de PIERRE Partner app |
| Het scherm toont Er bij de vloersensor | Er is geen externe sensor aangesloten | Sluit de vloersensor aan. Gebruik geen sensor van een ander merk. |
| Een Wave-sensor koppelt niet | Het koppelvenster is verstreken of de reset is te lang ingedrukt | Herhaal de reset en koppel binnen de twintig seconden |
Blijft een apparaat offline na een storing van het netwerk? Dan helpt de stappen om een PIERRE-apparaat weer online te krijgen.
Welke producten kiest u voor uw verwarming?
Ons advies per situatie hangt af van het aantal ruimten en de manier waarop de verwarming is aangesloten. Hieronder staan de producten die bij elk scenario horen.
Wave radiatorkraan (TRV): regelt de warmte van één radiator via het Wave-systeem, met twee AA-batterijen en Zigbee op 2,4 GHz.
Bekijk product
Wave thermostaat droog contact: inbouwthermostaat met weekprogramma en droog-contactrelais, voor de bedrade Pro-installatie.
Bekijk product
Pro thermische klep (NC, 230 V): normaal gesloten klep die dicht blijft zonder spanning, met 2,5 W verbruik.
Bekijk product

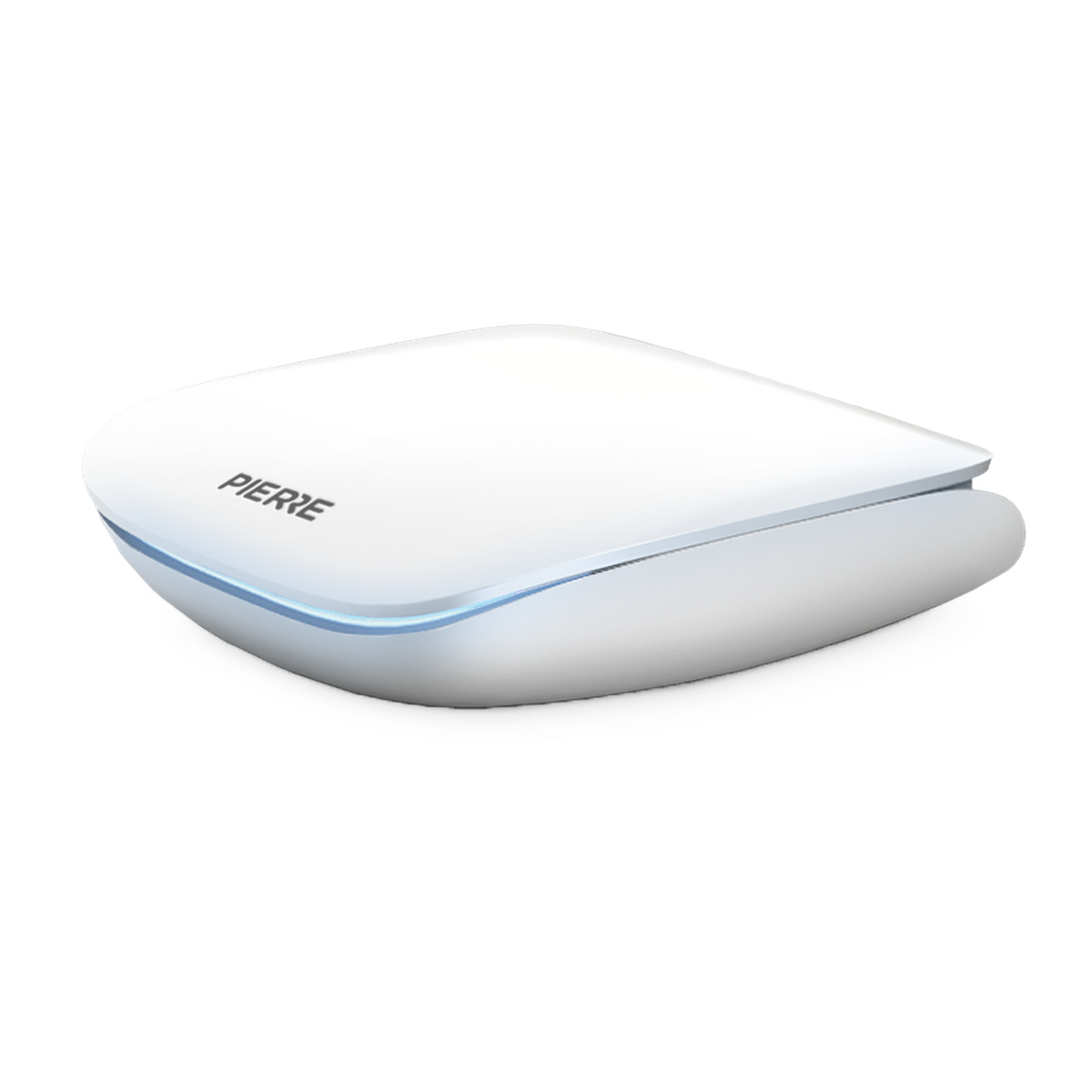

The One Wave Gateway: de centrale gateway van het Wave-netwerk, met Zigbee 3.0 op 2,4 GHz en een voeding van 5 V via USB-C.
Bekijk product
Wave temperatuur- en vochtigheidssensor: meet binnenshuis temperatuur en luchtvochtigheid, op een CR2450-batterij.
Bekijk product
Smart Home controller Pro: DIN-railcontroller met Ethernet, Wi-Fi 2,4 GHz en Modbus, voor de bedrade zones.
Bekijk productBekijk de Wave radiatorkraan (TRV) Alle PIERRE-producten
Veelgestelde vragen
Heb ik een gateway nodig voor de radiatorkranen?
Ja. De Wave radiatorkraan koppelt via een PIERRE-display of The One Wave Gateway. De handleiding vermeldt dat één van beide al in bedrijf moet zijn voordat u de kraan toevoegt.
Kan de vloerthermostaat op de app worden bediend?
Zodra de thermostaat in het PIERRE-systeem is opgenomen, zijn zijn temperatuur en instelpunt beschikbaar in de Smart PIERRE app. Lokaal blijft hij werken als de verbinding wegvalt.
Mag ik een vloersensor van een ander merk gebruiken?
Nee. De handleiding van de thermostaat waarschuwt dat een sensor van een derde partij een onjuiste temperatuur geeft.
Wanneer moet ik de batterijen van de radiatorkraan vervangen?
Zodra het batterijsymbool op het scherm verschijnt of de app een geel batterijsymbool toont. De kraan gebruikt twee AA-batterijen.
Hoeveel sensoren hebt u nodig?
De handleidingen van de sensoren geven als vuistregel één sensor per ruimte of zone. De radiatorkraan heeft zelf een temperatuursensor, dus een extra sensor is voor die ruimte niet altijd nodig.
Is de thermische klep geschikt voor een radiator?
Nee. De klep is bedoeld voor verwarmings- en koelinstallaties en wordt via een relais aangestuurd. Voor een radiator gebruikt u de Wave radiatorkraan. Laat de aansluiting van de klep door een installateur doen.
Kort samengevat
- Radiatoren regelt u met een Wave radiatorkraan per radiator, met de gateway als centrale regeling.
- Vloerverwarming regelt u per zone met de thermostaat droog contact, een Pro-controller en een relais voor de klep.
- Koppel de gateway eerst, dan de routers en als laatste de batterijapparaten, en zet de timer van de kraan uit.
Twijfelt u welk systeem bij uw woning past of welke klep en thermostaat u nodig hebt? Mail naar info@wifi-center.nl of stuur een bericht via de contactpagina. We stellen graag een verwarmingsplan op. Installeert u voor klanten? Dan bekijkt u ook zakelijk bestellen.
