Vloerverwarming per ruimte regelt u met een thermostaat per zone en een thermische klep die de warmtetoevoer naar die zone opent of sluit. De thermostaat meet en stelt de gewenste temperatuur per ruimte in, en een controller van PIERRE schakelt de klep. Zo krijgt de badkamer een andere temperatuur dan de woonkamer. Hieronder ziet u welke onderdelen u nodig hebt, hoe u ze bedraadt en hoe u de zones instelt in de Smart PIERRE app.
Bekijk de thermostaat Alle PIERRE-producten
Hoe werkt vloerverwarming per ruimte met PIERRE?
Elke zone heeft een eigen thermostaat. De thermostaat geeft de gewenste temperatuur door, en de controller schakelt de thermische klep van die zone. Bij een zone die warm genoeg is, blijft de klep dicht. De thermostaat kan ook zelf een uitgang schakelen, dat staat in de handleiding als tweede mogelijkheid.
| Onderdeel | Wat doet het | Waar zit het |
|---|---|---|
| Thermostaat per zone | Meet de kamertemperatuur en stelt de gewenste temperatuur in, per ruimte | In de woonkamer of kamer, op een standaard inbouwdoos |
| Thermische klep | Opent de toevoer naar één zone als de controller hem aanstuurt. Normaal gesloten: zonder spanning blijft de klep dicht | Op de verdeler van de vloerverwarming |
| PIERRE-controller | Schakelt de uitgangen naar de kleppen en verwerkt de signalen van de thermostaten | In de meterkast, op een DIN-rail |
| Voeding 12 V | Levert 12 V DC voor de controller | In de meterkast, op een DIN-rail |
De aansturing kiest u op basis van het type thermostaat. De Modbus-thermostaat stuurt de temperatuur en het instelpunt via een bedrade bus naar de Pro-controller, die de klep schakelt. Bij de Lite-controller sluit u de klep aan op een uitgang en stuurt de controller de zone aan. Welke keuze past, hangt af van de installatie. Lees daarom eerst het overzicht van slim verwarmen met PIERRE.
Wat heeft u nodig voor vloerverwarming per zone?
Voor één zone hebt u minimaal een thermostaat, een klep en een controller nodig. Bij meerdere zones telt u per zone één thermostaat en één klep. Hieronder staan de onderdelen die de handleidingen noemen.
- Wave thermostaat droog contact, één per zone. De Modbus-uitvoering (PP-T-MODBUS-WHI of -BLK) werkt met 100 tot 230 V AC en heeft een bedrade Modbus-verbinding nodig.
- Voor de Modbus-thermostaat: een PIERRE Pro controller én een TTL-naar-RS-485-converter. De converter staat niet in de productlijst van onze PIERRE-tekst en vraagt om advies.
- Pro thermische klep (NC, 230 V), één per zone die u afzonderlijk wilt schakelen.
- Een relaismodule tussen de controller en de klep, omdat de klep op 230 V werkt en de controller op 12 V. De handleiding van de klep beschrijft de aansluiting, maar noemt geen type.
- Smart Home controller Lite voor zones die via de controller-uitgangen worden aangestuurd. De Lite heeft 16 ingangen en 16 uitgangen en Ethernet of Wi-Fi, geen Modbus.
- DIN-railvoeding 12 V/2 A voor de 12 V DC-voeding van de controller.
Tip van de specialist
Kies de controller op basis van de thermostaat. De Modbus-thermostaat werkt met de Pro-controller, want de Lite-specificaties noemen geen Modbus. De Lite-controller heeft 16 uitgangen en is daarmee geschikt om kleppen aan te sluiten.
Hoe bedraadt u de thermostaat, klep en controller?
Laat de bedrading uitvoeren door een installateur of elektricien. Het gaat om netspanning, en de handleiding van de thermostaat zegt dat de installateur getraind en ervaren moet zijn. De handleiding geeft de volgende kabels aan:
Stap 1: Voeding van de thermostaat. Lijn en nul van 100 tot 230 V AC op de voedingsklemmen. De handleiding noemt 2 aders van 1,5 mm² in NYM-O.
Stap 2: Modbus-bus. Van de converter naar de thermostaat loopt een afgeschermde getwiste paar (A+ en B−), 0,75 mm². De bus is aan beide uiteinden afgesloten. Meerdere thermostaten delen één bus, elk met een eigen adres.
Stap 3: Controller en converter. Van de controller naar de converter gaat een kabel met vier aders: 12 V, GND en de twee TTL-datalijnen. De handleiding noemt Cat 5e U/UTP.
Stap 4: Klep op de relaismodule. De 230 V-lijn en nul van de klep gaan via de relaismodule. De uitgang van de relaismodule stuurt de klep aan. De relaismodule krijgt de stuursignalen van één uitgang van de controller, en de GND van controller en relaismodule is gedeeld.
Stap 5: Voeding van de controller. Verbind de DIN-railvoeding met de controller op de 12 V-uitgang, met 2 aders van 0,75 mm² in NYM-J.
Hoe koppelt u de klep en de zones aan de Smart PIERRE app?
De klep voegt u toe als output van de controller. De stappen staan in de handleiding van de klep onder Valve Setup via App.
Stap 1: Kies de controller. Tik op de controller waarop u de nieuwe klep wilt toevoegen.
Stap 2: Voeg een output toe. Tik op Outputs en daarna op Add. Kies het type Valve.
Stap 3: Vul het formulier in. Geef de klep een naam en kies de rol, de groep en de pin. De pin is de fysieke aansluiting op de controller. Kies een foto die de status On en Off toont.
Stap 4: Stel de timeout in. De timeout is de tijd dat de klep open blijft in de automatische stand. Stel uren, minuten en seconden in en tik op Save.
Stap 5: Bevestig. Tik op Submit en Save. Kies daarna de groep waarin de klep op het dashboard verschijnt.
Na de eerste inschakeling van de klep blijft die minimaal 3 minuten onder spanning. Daarna is de actuator gekalibreerd. Controleer de stand: een zichtbare spleet van ongeveer 0,5 mm tussen het huis en de bovenkap betekent dat de klep goed is geïnitialiseerd.
Tip van de specialist
Test elke zone na de koppeling in de app. Zet de thermostaat van één zone hoger dan de kamertemperatuur en controleer of alleen die klep opent. Zo ziet u meteen of de bedrading per zone klopt.
Heeft u de bedrading en de koppeling voor ogen? Dan hebt u per zone een thermostaat en een klep nodig. Bekijk hieronder de twee onderdelen die per zone terugkomen.
Bekijk de thermische klep Bekijk de thermostaat
Hoe stelt u de temperatuur per zone in?
Elke thermostaat heeft een eigen temperatuur en een eigen weekschema. U kunt per kamer andere temperaturen instellen. Op de thermostaat stelt u de temperatuur in met de middelste knop en schakelt u met de Mode-knop tussen handmatig en programma.
Stap 1: Handmatig instellen. Zet de thermostaat op handmatig. Draai de middelste knop naar de gewenste temperatuur.
Stap 2: Het weekschema. In de programmastand kunt u per periode een tijd en een temperatuur instellen. Het schema geldt apart voor maandag tot en met vrijdag, zaterdag en zondag. De handleiding gebruikt als voorbeeld de tijden 06:00, 11:30, 13:30 en 17:30.
Stap 3: Tijdelijk afwijken. Met een snelle override wijkt u tijdelijk af van het schema.
Stap 4: De vloertemperatuur bekijken. Houd de klokknop vijf seconden ingedrukt om de vloertemperatuur te zien. Staat er "Er" in beeld, dan is er geen externe sensor aangesloten.
Met de vergrendeling houdt u de instellingen vast. Houd de Mode-knop en de klokknop vijf seconden ingedrukt om de thermostaat te vergrendelen of te ontgrendelen. Het kinderslot tegen ongewenst verstellen is ingebouwd.
Welke systeeminstellingen zijn belangrijk voor de vloer?
Via de systeemfunctie van de thermostaat stelt u de bereiken en de sensor in. Deze instellingen bepalen hoe de vloer wordt begrensd. Wijzig ze alleen als u weet waarom.
| Code | Functie | Instelling | Standaard |
|---|---|---|---|
| 1 | Temperatuurcorrectie (interne sensor) | -9 tot 9 °C | -3 |
| 5 | Sensortype | In: intern regelt; Ou: extern regelt; AL: intern regelt, extern begrenst | AL |
| 6 | Minimale instelling | 5 tot 15 °C | 05 |
| 7 | Maximale instelling | 30 tot 45 °C | 35 |
| 4 | Knoppenvergrendeling | 00: alle knoppen vergrendeld behalve de aan/uit-knop; 01: alle knoppen vergrendeld | 01 |
De standaardinstelling voor het sensortype is AL. Daarmee regelt de interne sensor de kamer, en de externe sensor begrenst de vloertemperatuur. Gebruik voor de externe sensor geen sensor van een ander merk, want de handleiding waarschuwt dat de temperatuur dan niet klopt.
Wat betekenen de statuslampjes van de controller?
De controller toont zijn status met een kleur. Het overzicht hieronder helpt u bij het oplossen van een probleem.
| Kleur | Betekenis |
|---|---|
| Groen | Online en verbonden met het netwerk |
| Rood | Offline: geen netwerkverbinding of geen internettoegang |
| Lichtblauw | AP-modus: de controller zendt een eigen netwerk uit voor de instelling |
| Donkerblauw | AP-modus, beheerd via het PIERRE Partner-systeem |
| Paars | Zoekt een IP-adres bij de router |
| Oranje | Firmware-update wordt gedownload |
Een witte LED betekent dat de controller in de inbedrijfstellingsmodus staat. Een nieuwe controller start daar vanzelf in. Een bestaande controller zet u in die modus door de AP-knop ingedrukt te houden. Meer over de betekenis van lampjes in het hele systeem leest u in PIERRE LED betekenis.
Wat doet u als een zone niet reageert?
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| De thermostaat reageert niet | De thermostaat is niet goed aangesloten of heeft geen voeding | Controleer eerst de bedrading en de voeding van de thermostaat. Schakel de voeding uit voordat u iets aanpast. |
| De thermostaat staat niet in de app | De thermostaat is niet toegevoegd aan de configuratie | Controleer in de PIERRE Partner-app of de thermostaat is toegevoegd. |
| De vloertemperatuur staat op "Er" | Er is geen externe sensor aangesloten | Sluit de juiste sensor aan. Gebruik geen sensor van een ander merk. |
| De temperatuur wordt niet gemeten zoals verwacht | De sensor is defect of het sensortype staat verkeerd | Controleer het sensortype (functie 5) en de aansluiting van de externe sensor. |
| De controller is rood | Geen netwerkverbinding of geen internettoegang | Controleer de netwerkkabel of het Wi-Fi-netwerk en de router. |
| De klep opent niet | De klep is niet geïnitialiseerd of de spanning ontbreekt | Zet de klep minimaal 3 minuten onder spanning en controleer de spleet van 0,5 mm. |
Lukt het niet om een zone werkend te krijgen, bekijk dan ook PIERRE-apparaat offline of traag: zo lost u het op. Voor de indeling van de meterkast leest u meterkast inrichten voor PIERRE.
Welke producten passen bij vloerverwarming per zone?
Hieronder vindt u de kaarten van de onderdelen die in dit artikel zijn genoemd.

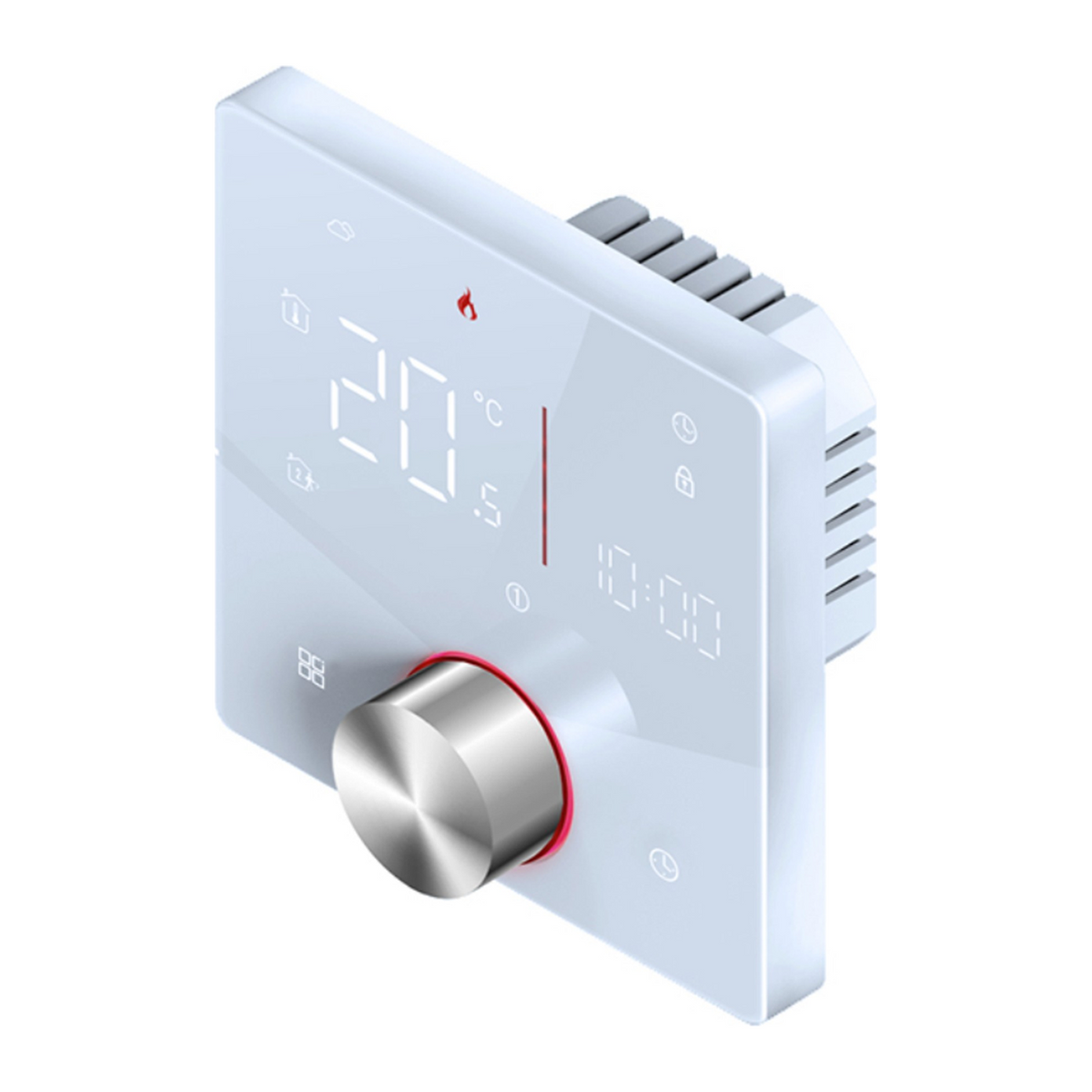

Wave thermostaat droog contact: inbouwthermostaat met LCD-touchscherm, weekschema en een relais van tot 3 A.
Bekijk product
Pro thermische klep (NC, 230 V): blijft dicht zonder spanning en wordt aangestuurd via een relaismodule op de controller.
Bekijk product
Smart Home controller Lite: DIN-railcontroller met 16 ingangen en 16 uitgangen, 12 V DC en Ethernet of Wi-Fi.
Bekijk product
DIN-railvoeding 12 V/2 A: levert 2,0 A bij 12 V DC voor de controller en de aangesloten apparatuur.
Bekijk productBekijk de thermostaat Alle PIERRE-producten
Veelgestelde vragen
Kan ik elke zone een andere temperatuur geven?
Ja. De temperatuur regelt u per zone, dus elke thermostaat heeft een eigen instelpunt en een eigen weekschema. Zo krijgt de badkamer een andere temperatuur dan de slaapkamer.
Heb ik een externe vloersensor nodig?
Dat hangt af van de instelling. De standaardinstelling van het sensortype is AL: de interne sensor regelt de kamer en een externe sensor begrenst de vloertemperatuur. Staat er "Er" in beeld, dan is er geen externe sensor aangesloten. Gebruik geen sensor van een ander merk.
Kan ik de Lite-controller gebruiken voor de Modbus-thermostaat?
Dat is niet de juiste combinatie. De Modbus-thermostaat stuurt via een bedrade bus naar de Pro-controller met een TTL-naar-RS-485-converter. De Lite-specificaties noemen geen Modbus. De Lite past wel bij zones die u alleen via de uitgangen aanstuurt.
Mag ik de klep zelf aansluiten?
Nee, laat de aansluiting op 230 V uitvoeren door een installateur of elektricien. De handleiding van de thermostaat noemt een getrainde en ervaren installateur. Ook de klep wordt via een relaismodule op 230 V aangesloten.
Hoe werkt de klep als de stroom uitvalt?
De thermische klep is normaal gesloten. Zonder spanning blijft de klep dicht en stroomt er geen vloeistof door de leiding. De klep opent alleen als er spanning op staat.
Werkt de thermostaat ook zonder controller of app?
Ja. De thermostaat werkt als kamerthermostaat op zichzelf: u stelt de temperatuur in en de relaisuitgang schakelt de verwarming. Koppelt u de thermostaat aan het PIERRE-systeem, dan worden temperatuur, instelpunt en modus beschikbaar in de app, voor scènes en automatiseringen.
Kort samengevat
- Vloerverwarming per ruimte werkt met één thermostaat, één thermische klep en één controller per systeem. Laat de 230 V-bedrading door een installateur doen.
- Kies de Pro-controller met converter voor de Modbus-thermostaat. Kies de Lite-controller voor zones die u via de uitgangen schakelt.
- Stel de zones in de app in, controleer elke klep en stel per kamer het weekschema in op de thermostaat.
Voor het volledige overzicht van het PIERRE-systeem leest u het PIERRE smart home handleiding: van eerste installatie tot automatisering.
Twijfelt u welke combinatie bij uw meterkast en het aantal zones past? Mail naar info@wifi-center.nl of stuur uw vraag via de contactpagina. Bouwt u of verbouwt u met meerdere zones, bekijk dan ook zakelijk bestellen.
