Een RFID-toegangscontrole stelt u in met de mastercode of de Master Card op de lezer, en daarna voegt u per persoon een kaart, pincode of vingerafdruk toe. Bij de PIERRE Pro RFID-lezer koppelt u de lezer aan een PIERRE Smart Home controller Pro of Lite, of gebruikt u hem in de standalone-modus voor één deur. Hieronder leest u welke versie past, hoe u de lezer bedraadt, hoe u gebruikers toevoegt en welke instellingen u moet controleren.
Bekijk de RFID-lezer met bel Bekijk de RFID-lezer met vingerafdruk Alle PIERRE-producten
Welke RFID-lezer past bij uw deur?
PIERRE levert de Pro RFID-lezer in twee versies. Beide lezen EM- en Mifare-kaarten en werken met een pincode van 4 tot 6 cijfers. Het verschil zit in de extra functie: een bel op het toetsenbord of een vingerafdruksensor. De handleidingen zijn leidend voor de details.
| Kenmerk | Keypad + Bell (PP-RFID-CKB) | Keypad + Fingerprint (PP-RFID-CKF) |
|---|---|---|
| Toegang met | Kaart, pincode | Vingerafdruk, kaart, pincode |
| Extra functie | Belknop, meldingen via de Activity-tab van de Smart PIERRE-app | Relaiscontact voor het detecteren van een vingerafdrukontgrendeling |
| Gebruikers-ID's | 100 t/m 987 voor kaart en pincode, 988 en 989 voor paniek, 990 t/m 999 voor bezoekers | 0 t/m 98 voor vingerafdruk, 99 voor de Master Fingerprint, 100 t/m 987 voor kaart en pincode, 988 en 989 voor paniek, 990 t/m 999 voor bezoekers |
| Kaarttypen | EM 125 kHz en Mifare 13,56 MHz | EM 125 kHz en Mifare 13,56 MHz |
Ons advies: wilt u een melding bij de deur, kies dan de versie met bel. Wilt u geen kaarten uitdelen, kies dan de versie met vingerafdruk.

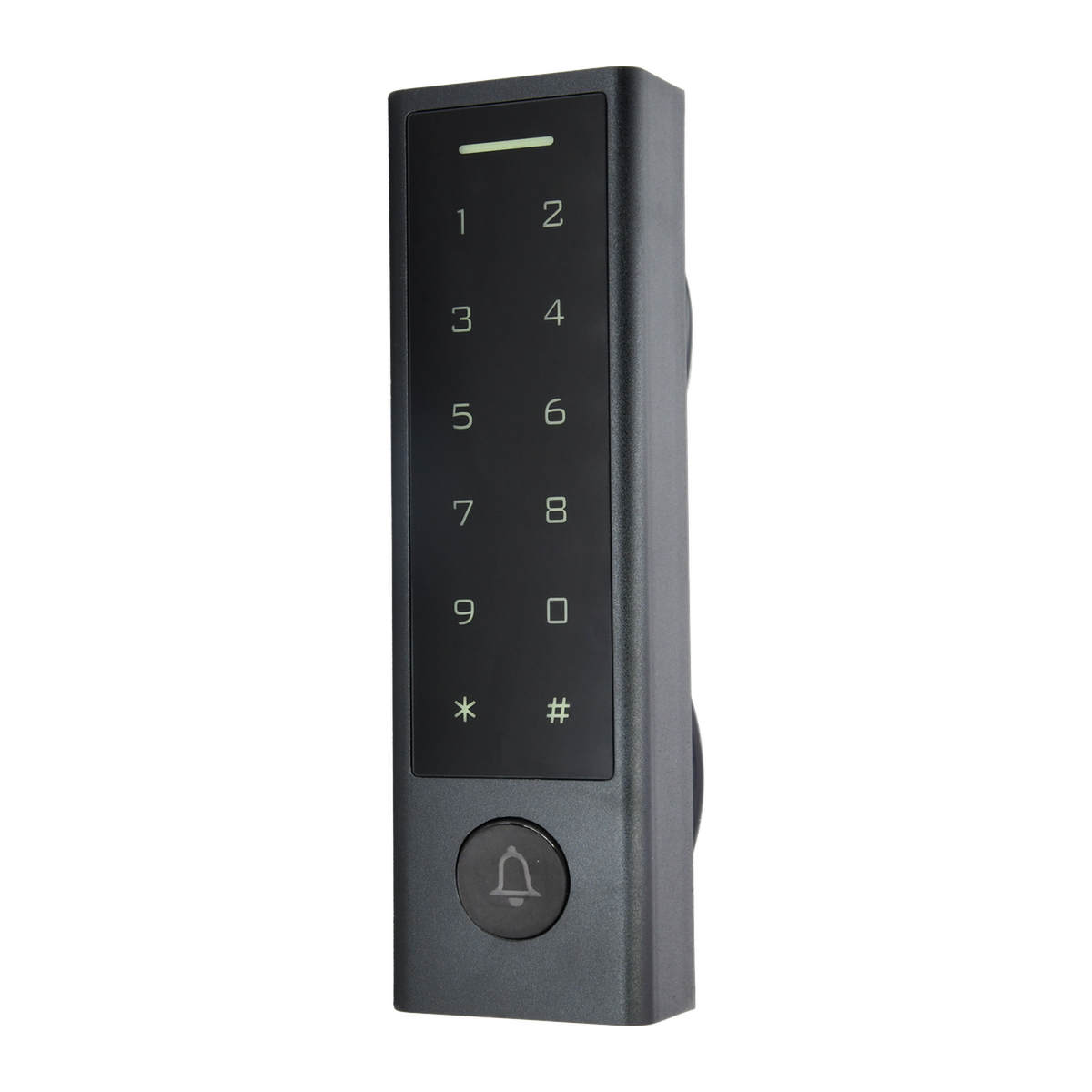

Pro RFID-lezer met toetsenbord en bel: kaart en pincode, en een belknop die u als melding in de Smart PIERRE-app ontvangt.
Bekijk product
Pro RFID-lezer met toetsenbord en vingerafdruk: opent met vingerafdruk, kaart, pincode of smartphone.
Bekijk productWat heeft u nodig voor een RFID-toegang?
Een Pro RFID-lezer werkt op een controller. In de handleiding staat dat de lezer op een PIERRE Pro of Lite controller aansluit via Wiegand. Zo koopt u de complete set:
- Pro RFID-lezer met toetsenbord en bel of Pro RFID-lezer met toetsenbord en vingerafdruk, afhankelijk van de versie die u kiest.
- Smart Home controller Pro of Smart Home controller Lite, met vrije configureerbare I/O-pinnen voor de lezer.
- Een voeding van 12 tot 18 V DC voor de lezer, bijvoorbeeld de DIN-railvoeding 12 V/2 A.
- Kabel Cat 5e U/UTP met 0,2 mm² (24 AWG): 7 aders bij de bel-versie en 8 aders bij de vingerafdrukversie.
De Master Card zit in de doos. De 1N4004-diode ook. Die hebt u nodig als u één voeding deelt met een ander apparaat, zoals het relais van een slot.
Hoe bedraadt u de RFID-lezer?
De bedrading verschilt per modus. In de standalone-modus, de fabrieksinstelling, sturen het relais en de REX-ingang het slot rechtstreeks aan. Bij de controllermodus gaan de groene en witte draad naar de controller. Onderstaande tabel geeft de kleuren uit de handleiding van de bel-versie.
| Draadkleur | Functie | Opmerking |
|---|---|---|
| Rood | DC+ | Voedingsingang 12 tot 18 V DC |
| Zwart | GND | Negatieve pool van de voeding |
| Blauw en paars | Relais NO en gemeenschappelijk | Normaal open relaisuitgang, installeer de meegeleverde diode |
| Oranje | Relais NC | Normaal gesloten relaisuitgang, installeer de diode |
| Geel | OPEN (REX) | Ingang voor de knop om de deur van binnenuit te openen |
| Groen en wit | Data 0 en Data 1 | Wiegand-uitgang naar de controller |
| Bruin | Contact-ingang | Deurcontact, normaal gesloten |
| Grijs | Alarmuitgang | Negatief contact voor het alarm |
De volledige bedrading van de bel-versie vindt u in de handleiding van de PIERRE Pro RFID-lezer met toetsenbord en bel.
Ontkoppel de voeding voordat u de draden aansluit. Gebruikt u een gedeelde voeding, plaats dan de diode op het relais.
Hoe stelt u RFID-toegangscontrole in: van mastercode tot werkmodus?
Stel de lezer in de volgende volgorde in. Eerst zet u de mastercode om, daarna kiest u de werkmodus. Elke programmeerstap start met *, gevolgd door de mastercode en #.
Stap 1: Ga naar de programmeermodus. Druk op *, daarna de mastercode (fabrieksinstelling 123456) en daarna #. De LED licht op.
Stap 2: Wijzig de mastercode. Druk op 0, de nieuwe mastercode (6 cijfers) en #, en herhaal de nieuwe code met #.
Stap 3: Kies de werkmodus. Standalone of controllermodus: 7 7 # (fabrieksinstelling). Wiegand-lezermodus: 7 8 #.
Stap 4: Verlaat de programmeermodus. Druk op *.
Tip van de specialist
Wijzig de fabrieksmastercode direct na de installatie. Zolang 123456 geldt, kan iedereen die de code kent de lezer programmeren. Bewaar de nieuwe code op een plek die alleen u kent.
Na de werkmodus volgt het toevoegen van gebruikers. Lukt dat niet, controleer dan eerst of de lezer in de juiste modus staat en of de bedrading klopt.
Hoe voegt u kaarten, pincodes en vingerafdrukken toe?
Elke gebruiker krijgt een ID. Noteer welke ID bij welke kaart of pincode hoort, want u hebt die ID later nodig voor wijzigen en verwijderen.
Stap 1: Open de programmeermodus. Druk op *, de mastercode en #.
Stap 2: Voeg een kaart toe. Druk op 1, houd de kaart tegen de lezer (of voer het kaartnummer in) en druk op #. Met een specifiek ID: 1, het ID, #, dan de kaart en #.
Stap 3: Voeg een pincode toe. Druk op 1, daarna de pincode en #. Een pincode mag 4 tot 6 cijfers zijn, behalve 8888, die is gereserveerd.
Stap 4: Verlaat de programmeermodus. Druk op *.
Bij de vingerafdrukversie voegt u een vingerafdruk toe met 1 en daarna de vinger drie keer op de sensor, met dezelfde vinger en plat op de sensor. Die vingerafdrukken krijgen de ID's 0 t/m 98. Met een Block enrollment voegt u in één keer tot 888 kaarten toe met opeenvolgende kaartnummers; dat duurt ongeveer twee minuten.
Hoe kiest u de juiste toegangsmodus en relaistijd?
Na het toevoegen stelt u in hoe lang het slot open blijft en welke credentials nodig zijn. Onderstaande codes komen uit de handleiding. Gebruik ze in de programmeermodus.
| Instelling | Invoer | Standaard |
|---|---|---|
| Relaistijd (pulsmodus) | 3 (1 t/m 99) #, bijvoorbeeld 3 5 # | 5 seconden |
| Toggle-modus (slot blijft open tot de volgende geldige credential) | 3 0 # | Uit |
| Alleen kaart | 4 1 # | - |
| Alleen pincode | 4 2 # | - |
| Kaart en pincode | 4 3 # | - |
| Meerdere gebruikers (2 t/m 9) | 4 3 (2 t/m 9) # | - |
| Strike-out alarm uit | 6 0 # | Fabrieksinstelling |
| Strike-out alarm aan (10 minuten geweigerd) | 6 1 # | - |
Let op bij de meervoudige toegang: tussen twee keer aanbieden mag niet meer dan 5 seconden zitten, anders keert de lezer terug naar standby.
Bekijk de RFID-lezer met vingerafdruk Alle PIERRE-producten
Wat betekenen de lichtjes en geluiden van de lezer?
De LED en de zoemer geven de status van de lezer aan. Dat helpt bij het testen na de installatie.
| Situatie | LED en zoemer |
|---|---|
| Stand-by | Rood brandend, geen piep |
| Programmeermodus starten | Rood knipperend, een piep |
| In de programmeermodus | Oranje brandend, een piep |
| Bediening fout | Geen lampje, drie pieptonen |
| Programmeermodus verlaten | Rood brandend, een piep |
| Deur open | Groen brandend, een piep |
| Alarm | Rood snel knipperend, veel pieptonen |
Hoe koppelt u de RFID-lezer aan de controller en de Smart PIERRE-app?
Bij een koppeling met de controller doet u de inrichting in de PIERRE Partner-app. Daar configureert u de deur, koppelt u de lezer en maakt u de automatiseringen. Het dagelijks beheer doet u in de Smart PIERRE-app: rollen, toegangsrechten, gebruikers, pincodes en RFID-kaarten toevoegen of verwijderen.
Wilt u een melding bij de belknop? Sluit de bel-draad aan op een ingang van de controller, voeg die ingang in de Partner-app toe als knop, en gebruik die knop als trigger in het tabblad Automation. Meldingen verschijnen daarna in het tabblad Activity van de Smart PIERRE-app, als pushmelding of als telefoontje. Een gewone deurbel sluit u op dezelfde manier aan op de controller.
Wilt u weten wanneer iemand de deur met een vingerafdruk ontgrendelt? Sluit dan het NO-relaiscontact van de lezer aan op een ingang van de controller. In de Partner-app voegt u die als Contact Sensor toe en gebruikt u die als trigger (when open).
Kan een slim slot zonder bedrading ook werken?
Ja, als u geen kabel naar de deur wilt trekken. Het Wave slim deurslot Residence (binnen) is een slot voor houten en stalen deuren van 40 tot 120 mm dik. Het werkt zonder externe hub, op vier AA-batterijen. U opent het met vingerafdruk, pincode, Bluetooth-app, mechanische sleutel of NFC-kaart. Het slot is een andere opzet dan de Pro RFID-lezer: die hoort bij een controller met bedrading, het slot niet.
Wave slim deurslot Residence (binnen): zes toegangsmethoden, werkt zonder externe hub.
Bekijk productWat doet u als de RFID-toegang niet werkt?
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| Kaart opent de deur niet | De kaart is niet toegevoegd, of de toegangsmodus staat op pincode. | Controleer de toegangsmodus (4 1 #, 4 2 # of 4 3 #) en voeg de kaart opnieuw toe. |
| Lezer piept snel en het lampje knippert rood | Het strike-out alarm is geactiveerd na 10 mislukte pogingen. | Voer de mastercode in met #, of gebruik de Master Card of een geldige gebruiker om het alarm stil te zetten. |
| Mastercode is kwijt | De mastercode is niet meer bekend. | Reset de lezer naar de fabrieksinstellingen: zet hem uit, houd de Exit-knop vast tijdens het opstarten, laat los wanneer de LED geel wordt en houd een kaart tegen de lezer. De gebruikers blijven bewaard. |
| Geen melding bij de belknop | De bel is niet op de controller aangesloten, of de ingang staat niet als knop in de Partner-app. | Sluit de bel-draad aan op een ingang en voeg die toe als knop. Gebruik de knop als trigger in Automation. |
Meer over de controller leest u in de handleiding van de PIERRE Smart Home controller Pro. Een slot of een lezer hoort bij het bredere plaatje van beveiliging en toegangscontrole met PIERRE.
Bekijk de RFID-lezer met bel Alle PIERRE-producten
Deze how-to hoort bij de bredere installatie van uw systeem. Het overzicht van de gateway, controller, schakelaars en sensoren vindt u in de PIERRE smart home handleiding. Gaat het om een bekabelde installatie met DIN-railvoedingen en relaiskaarten, lees dan PIERRE Pro: een bedrade smart home installatie in de meterkast.
Veelgestelde vragen
Hoeveel RFID-lezers kan ik op één controller aansluiten?
Op één PIERRE Controller sluit u twee RFID-lezers met LED-feedback aan. Heeft u geen feedback nodig, dan passen er vier lezers. Twee lezers kunnen parallel op dezelfde pinnen werken, als ze dezelfde deur openen.
Hoeveel gebruikers kan de lezer opslaan?
De handleiding van de vingerafdrukversie noemt een totale capaciteit van 1000 gebruikers: 988 gewone gebruikers (100 vingerafdrukken en 888 kaarten of pincodes), twee paniekgebruikers en tien bezoekers.
Hoe werkt een bezoekerskaart of -pincode?
Bezoekers krijgen een ID van 990 t/m 999. Het getal na het ID bepaalt hoe vaak de credential werkt: 0 betekent tien keer. Daarna wordt de kaart of pincode automatisch ongeldig. Zet ook de ongebruikte bezoekers handmatig uit als ze niet meer nodig zijn.
Kan ik een kaart verwijderen zonder de ID te weten?
Ja. In de programmeermodus verwijdert u een gebruiker met 2, daarna de kaart tegen de lezer of het kaartnummer, en #. Bij twijfel over het ID: verwijder het op kaartnummer of herlees de lijst in de Smart PIERRE-app.
Werkt de lezer met een gewone deurbel?
Een gewone deurbel geeft geen melding in het PIERRE-systeem, tenzij u hem op een ingang van de controller aansluit en als knop in de Partner-app toevoegt. Daarna kunt u een melding maken met de knop als trigger.
