De PIERRE Pro RFID-lezer met toetsenbord en bel (PP-RFID-CKB) laat bewoners of bezoekers toe met een pincode, een RFID-kaart of een tag. Met de bel-knop op de lezer kan iemand aanbellen, en zo'n melding ontvangt u in de Smart PIERRE-app. De lezer hangt via Wiegand aan een PIERRE Pro of Lite controller. De lezer krijgt zijn 12 V van de controller.
Deze handleiding beschrijft de bel-versie. De vingerafdrukversie (PP-RFID-CKF) heeft een eigen handleiding, maar het overzicht hieronder laat de verschillen zien. We volgen de officiële PIERRE-handleiding voor de lezer, .

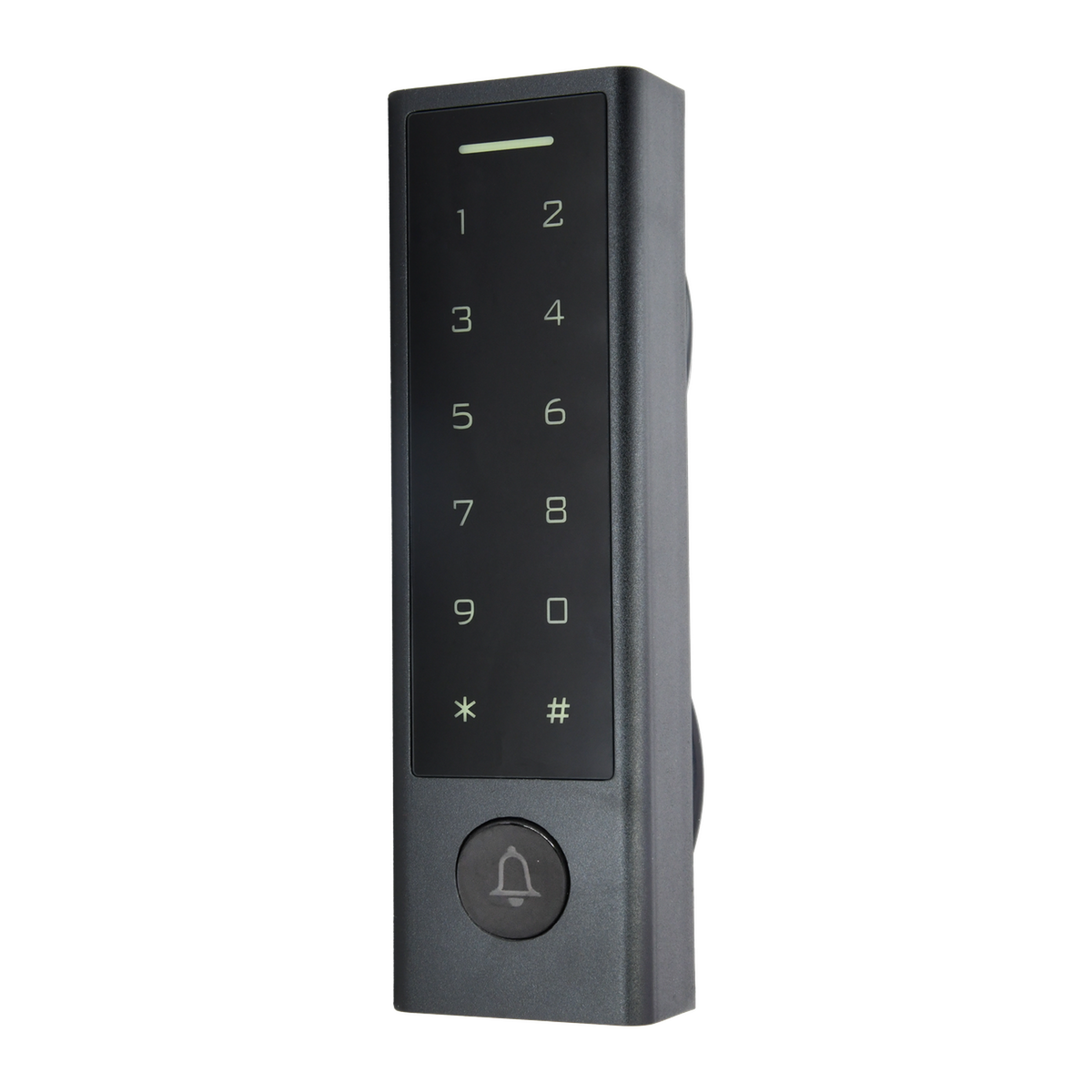

Pro RFID-lezer met toetsenbord en bel: toegang met pincode, EM- of Mifare-kaart, met een bel-knop op hetzelfde paneel.
Bekijk productWat is het verschil tussen de bel-versie en de vingerafdrukversie?
De PIERRE Pro RFID-lezer bestaat in twee varianten. Beide zijn bedoeld voor toegangscontrole bij een deur, beide werken met Wiegand en beide lezen 13,56 MHz MIFARE-kaarten. Het grootste verschil is de manier waarop iemand toegang vraagt: met de bel of met een vingerafdruk.
| Eigenschap | Bel-versie (PP-RFID-CKB) | Vingerafdrukversie (PP-RFID-CKF) |
|---|---|---|
| Toegang met | Pincode, RFID-kaart of tag | Vingerafdruk, pincode, RFID-kaart of tag |
| Bel-knop | Ja, de bel-draad gaat naar een ingang van de controller | Nee, in de vingerafdrukversie zit geen bel-functie |
| Vingerafdruksensor | Nee | Ja, capacitieve sensor |
| Kaartlezer | EM 125 kHz en Mifare 13,56 MHz | EM 125 kHz en Mifare 13,56 MHz |
| Leesafstand kaart | 2–6 cm | 2–6 cm (handleiding) |
| Gebruikers | Gebruikers-ID's 100–999, met paniek- en bezoekers-ID's | 1000 gebruikers: 100 vingerafdrukken, 888 kaart- of pincodegebruikers, 2 paniekgebruikers en 10 bezoekersgebruikers |
| Voeding | 12–18 V DC | 12–18 V DC |
| Behuizing en IP-klasse | ABS, IP66 | Zwart ABS, 150 × 45 × 22 mm, IP66 |
Kiest u voor een deur waar bewoners of bezoekers met een pincode of kaart binnenkomen, en waar iemand moet kunnen aanbellen, dan is de bel-versie de juiste keuze. Wilt u een vingerafdruk als toegangsmiddel, dan kiest u de vingerafdrukversie. De Pro RFID-lezer met toetsenbord en vingerafdruk heeft die functie.
Pro RFID-lezer met toetsenbord en vingerafdruk: vingerafdruk, pincode, EM- of Mifare-kaart, en IP66 volgens de handleiding.
Bekijk productWat heeft u nodig om de RFID-lezer aan te sluiten?
De lezer kan zelfstandig één deur beheren (standalone), maar voor de koppeling met het PIERRE-systeem heeft hij een PIERRE Pro of Lite controller nodig met vrije, instelbare in- en uitgangen: de D0- en D1-lijnen en een derde pin voor de LED-terugmelding. De lezer krijgt zijn 12 V van de controller. Voor het volledige setje heeft u dus de volgende onderdelen nodig:
- De lezer: de Pro RFID-lezer met toetsenbord en bel (PP-RFID-CKB), met het montagemateriaal, de 1N4004-diode, de Master Card en een schroevendraaier.
- De controller: een Smart Home controller Pro (PP-C-PRO) of een Smart Home controller Lite (PP-C-LITE). Beide zijn geschikt voor een 12 V DC-voeding.
- Een 12 V-voeding: de DIN-railvoeding 12 V/2 A of de DIN-railvoeding 12 V/2 A met UPS-functie. De handleiding laat in het bedradingsschema één 12 V-voeding zien die zowel de controller als de lezer voedt.
- Kabel: de handleiding noemt Cat 5e U/UTP met 7 aders van 0,2 mm² (24 AWG) van de lezer naar de controller, voor +12V, GND, LED, D0, D1, BUZZ en BELL.
- Een diode: de 1N4004 zit bij de lezer. U hebt hem nodig bij een gedeelde voeding.
Ook de bel heeft een plek in de installatie. De bel-draad ‘B’ van de lezer gaat naar een ingang van de controller, en de bel wordt daarna als knop toegevoegd in de PIERRE Partner-app.
Bij de keuze van de voeding volgt u de handleiding van de Smart Home controller Pro en de DIN-railvoeding 12 V/2 A met UPS-functie. Een uitgebreid overzicht van alle PIERRE-handleidingen vindt u in de PIERRE smart home handleiding. Wilt u eerst de toegang in bredere zin plannen? Lees dan hoe u RFID-toegang met PIERRE instelt en de pagina over beveiliging en toegang.
Bekijk de RFID-lezer met bel Alle PIERRE-producten
Hoe bedraadt u de RFID-lezer op de controller?
De bedrading volgt de tabel in de handleiding. Schakel de voeding uit voordat u draden aansluit. Bij de montage van de lezer boort u de gaten voor de schroeven en de kabel. De handleiding beschrijft de volgende stappen.
Stap 1: monteer de achterplaat. Verwijder de achterkap van de lezer. Boor twee gaten voor de schroeven en één gat voor de kabel, op de afstanden die de handleiding aangeeft. Steek de meegeleverde rubberen pluggen in de schroefgaten.
Stap 2: bevestig de achterkap. Schroef de achterkap met de vier platkopschroeven op de wand. De meegeleverde schroeven zijn zelftappend, 4 x 25 mm.
Stap 3: trek de kabels door. Voer de draden door het kabelgat. Bevestig daarna het hoofddeel op de achterkap.
Stap 4: sluit de draden aan op de controller. Rood is +12 V, zwart is GND, groen is D0 en wit is D1. Bruin is de LED-terugmelding en geel is de zoemer in de Wiegand Reader Mode. Gebruik één gezamenlijke aarde tussen lezer en controller, zodat het Wiegand-signaal stabiel blijft.
Stap 5: zet de lezer in Wiegand Reader Mode. Voer de code * (Master Code) # 7 8 # * in. De standaard Master Code is 123456, dus de code is * 123456 # 7 8 # * zolang u die niet hebt gewijzigd. Daarna werkt de lezer als Wiegand-lezer voor de controller.
Tip van de specialist
Sluit de diode aan voordat u de lezer met een gedeelde voeding inschakelt. De handleiding waarschuwt dat de lezer anders beschadigd kan raken. De 1N4004 zit in de doos.
Let op de netspanning. Voor het 230 V-deel van uw verdeler laat u een gekwalificeerde elektricien werken. De lezer zelf werkt op 12 V.
Hoe koppelt u de RFID-lezer aan de Smart PIERRE-app?
De inrichting van de lezer gebeurt in de PIERRE Partner-app. Het dagelijkse beheer doet u in de Smart PIERRE-app. De handleiding beschrijft de volgende stappen.
Stap 1: configureer de deur. Stel in de PIERRE Partner-app de deur in, koppel de lezer en maak de automatiseringsregels aan.
Stap 2: koppel de bel als knop. Verbind de bel-draad ‘B’ met een ingang van de controller. Voeg die ingang in de Partner-app toe als Button.
Stap 3: maak de melding. Ga in de Partner-app naar het tabblad Automation en gebruik de knop als triggerconditie (when pressed).
Stap 4: beheer gebruikers in de Smart PIERRE-app. Wijs rollen toe, bepaal de toegangsrechten, voeg gebruikers toe of verwijder ze, stel pincodes in en registreer of verwijder RFID-kaarten.
Een bel-melding verschijnt daarna in het tabblad Activity van de Smart PIERRE-app. U kunt kiezen voor een pushmelding of een telefoontje.
Wat betekent een rood knipperend lampje op de RFID-lezer?
De lezer geeft zijn status aan met een lampje en een zoemer. De handleiding geeft onderstaande betekenissen.
| Status | LED en zoemer |
|---|---|
| Stand-by | Rood licht, continu, geen piep |
| Programmeermodus openen | Rood licht knippert, één piep |
| In de programmeermodus | Oranje licht, continu, één piep |
| Bedieningsfout | Geen lichtindicatie, drie pieptonen |
| Programmeermodus verlaten | Rood licht, continu, één piep |
| Deur open | Groen licht, continu, één piep |
| Alarm | Rood licht knippert snel, veel pieptonen |
Een rood lampje dat knippert met één piep, betekent dat de lezer de programmeermodus opent (* Master Code #). Snel knipperend rood met veel pieptonen betekent alarm. Bij een knipperend lampje kijkt u dus altijd ook naar het aantal pieptonen.
Hoe past u de instellingen van de lezer aan?
Alle instellingen gaan via de programmeermodus. U opent die met *, de Master Code en #, en sluit hem af met *. De onderstaande tabel geeft de codes uit de handleiding.
| Instelling | Code | Standaard |
|---|---|---|
| Master Code wijzigen (6 cijfers) | 0 (nieuwe code) # (herhaal) # | 123456 |
| Werkmodus: Standalone of controller | 7 7 # | Standaard |
| Werkmodus: Wiegand Reader (nodig voor de bel-melding) | 7 8 # | – |
| Relaistijd (1–99 seconden) | 3 (1–99) # | 5 seconden |
| Relais in wisselmodus | 3 0 # | – |
| Toegangsmodus: kaart, pincode of kaart én pincode | 4 1 # / 4 2 # / 4 3 # | – |
| Alarmtijd (0–3) | 5 (0–3) # | 1 minuut |
| Strike-out alarm uit / aan / aan met alarm | 6 0 # / 6 1 # / 6 2 # | Uit |
| Deurdetectie uit / aan | 6 3 # / 6 4 # | Uit |
| Geluid uit / aan | 7 0 # / 7 1 # | Aan |
| LED uit / aan | 7 2 # / 7 3 # | Aan |
| Toetsenbordverlichting uit / altijd aan / automatisch | 7 4 # / 7 5 # / 7 6 # | Automatisch |
Let op de relaistijd. Met de pulsmodus opent het slot voor de ingestelde tijd. In de wisselmodus blijft het relais geschakeld tot de volgende geldige toegang. De handleiding noemt de wisselmodus voor continue toegang en de pulsmodus voor kort openen.
Hoe voegt u gebruikers toe en verwijdert u ze?
Gebruikers krijgen een gebruikers-ID. Pincode- en kaartgebruikers hebben een ID van 100 tot en met 987. Paniek-ID's zijn 988 en 989, en bezoekers-ID's zijn 990 tot en met 999. Noteer de ID's, want u hebt het originele ID nodig om een gebruiker later aan te passen.
Een kaart voegt u toe in de programmeermodus met automatische ID, met een vast ID, of in een blok. Bij een blok kunt u in één keer tot 888 kaarten toevoegen; dat duurt volgens de handleiding ongeveer 2 minuten. De kaartnummers moeten dan achter elkaar liggen. Een pincode bestaat uit 4 tot 6 cijfers. De code 8888 is gereserveerd, en elke toegevoegde kaart krijgt automatisch de pincode 8888.
U kunt gebruikers ook zonder programmeermodus beheren met de Master Card. Presenteer de Master Card om gebruikers toe te voegen. Presenteer hem twee keer binnen 5 seconden om gebruikers te verwijderen. Sluit af door de Master Card opnieuw te presenteren.
Wat doet u als de lezer niet werkt zoals verwacht?
Hieronder staan de meest voorkomende situaties. De handleiding bevat een FAQ en de beschrijving van de LED-meldingen, die wij hierboven hebben overgenomen.
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| Geen lichtindicatie, drie pieptonen | Bedieningsfout. De handleiding noemt hier geen verdere oorzaak. | Controleer de code en begin opnieuw met *, de Master Code en #. |
| Een geldige kaart of pincode opent de deur niet | De toegangsmodus staat op kaart, op pincode of op kaart én pincode, of de multi-gebruikermodus wacht op meer gebruikers. | Controleer de toegangsmodus (4 1 #, 4 2 # of 4 3 #). Bij multi-gebruikertoegang opent de deur pas na 2 tot 9 geldige gebruikers. |
| Het alarm gaat af na foute pogingen | Het strike-out-alarm staat aan. Het gaat af na 10 foute pogingen. | Stop het alarm met de Master Code, de Master Card of een geldige kaart of pincode. Wilt u het strike-out-alarm uitschakelen, gebruik dan 6 0 #. |
| De zoemer piept terwijl de deur open staat | De deur is langer dan een minuut open na het openen, of de deur is met kracht geopend. | Sluit de deur. Het piepen stopt bij het sluiten van de deur of bij een geldige gebruiker. |
| Geen melding bij het indrukken van de bel | De bel is niet op een controller-ingang aangesloten, of de ingang is niet als Button ingesteld, of er is geen automatisering aangemaakt. | Controleer de draad ‘B’, de Button in de Partner-app en het tabblad Automation. |
| Bel-melding werkt niet met een gewone deurbel | Een traditionele deurbel die niet op het PIERRE-systeem is aangesloten, geeft geen melding. | Sluit de bel aan op een ingang van de controller en gebruik die ingang als trigger. |
| Lezer gedraagt zich niet als PIERRE-lezer | De lezer staat mogelijk niet in de Wiegand Reader Mode. | Voer * (Master Code) # 7 8 # * in. |
Heeft u geen toegang meer, dan beschrijft de handleiding een reset naar de fabrieksinstellingen met een nieuwe Master Card. De stappen: schakel de voeding uit, houd de Exit-knop ingedrukt tijdens het inschakelen tot u twee pieptonen hoort, laat los en presenteer een EM- of Mifare-kaart. Die kaart wordt de nieuwe Master Card. Gebruikersgegevens blijven bewaard bij een reset.
Welke technische specificaties hoort u te kennen?
| Eigenschap | Waarde |
|---|---|
| Voeding | 12–18 V DC |
| Toegangsmiddelen | Pincode, EM 125 kHz-kaart, Mifare 13,56 MHz-kaart, tag |
| Pincodelengte | 4–6 cijfers (8888 is gereserveerd) |
| Leesafstand kaart | 2–6 cm |
| Wiegand | 34-bits protocol |
| Relais | Instelbare tijd 0–99 seconden, standaard 5 seconden |
| Gebruikers-ID's | 100–999 (pincode en kaart 100–987, paniek 988–989, bezoekers 990–999) |
| Bescherming | IP66; beveiligd tegen overbelasting, kortsluiting en manipulatie |
| Behuizing | ABS |
| Bedrijfstemperatuur | −40 tot +60 °C; de handleiding noemt geen temperatuur |
De specificaties komen uit de handleiding van de bel-versie.
Welke andere onderdelen hebben u en uw installatie nodig?
Een RFID-lezer werkt samen met uw controller en uw voeding. Hieronder staan de twee onderdelen die bij deze lezer horen.
Smart Home controller Pro: 12 V DC, Ethernet, 2,4 GHz Wi-Fi en Modbus, met 16 ingangen en 16 uitgangen voor sensoren, knoppen en actuatoren.
Bekijk product
DIN-railvoeding 12 V/2 A met UPS-functie: levert 12 V DC en laadt een back-upbatterij op, zodat de deur bij een stroomuitval even werkt.
Bekijk productBekijk de Pro controller Alle PIERRE-producten
Veelgestelde vragen
Hoeveel RFID-lezers kan ik op één controller aansluiten?
Op één PIERRE-controller kunt u twee RFID-lezers met LED-terugmelding aansluiten. Heeft u geen LED-terugmelding nodig, dan kunnen er vier lezers op één controller. Twee lezers kunnen parallel op dezelfde instelbare I/O-pinnen als ze dezelfde deur openen.
Krijg ik een melding van een gewone deurbel?
Alleen als de bel op het PIERRE-systeem is aangesloten. Sluit de bel aan op een ingang van de controller en voeg die ingang in de Partner-app toe als Button. Gebruik hem daarna als trigger voor de melding.
Wat is het verschil tussen de bel-versie en de vingerafdrukversie?
De bel-versie heeft een bel-knop en werkt met pincode en kaart. De vingerafdrukversie heeft een vingerafdruksensor, en daarmee kunnen gebruikers binnenkomen met een vinger. Zie de vergelijkingstabel bovenaan deze handleiding.
Wat is de 8888-pincode, en waarom krijgt een kaart die?
De 8888 is gereserveerd. Elke kaart die u toevoegt, krijgt automatisch 8888 als pincode. Wilt u de pincode van een kaart wijzigen, dan drukt u op *, leest u de kaart, voert u de oude pincode in (8888 bij een nieuwe kaart), en daarna twee keer de nieuwe pincode. Elke invoer sluit u af met #. Gebruik 8888 niet als eigen pincode.
Is de lezer geschikt voor buiten?
De lezer heeft IP66 en is bedoeld voor zware omgevingen. Controleer of de montageplek past bij de bedrijfstemperatuur van de lezer. De handleiding van de bel-versie vermeldt geen temperatuur.
Welke kaarten werken met de lezer?
De lezer leest EM-kaarten van 125 kHz en Mifare-kaarten van 13,56 MHz. Een kaart voegt u toe met het kaartnummer van 8, 10 of 17 cijfers, of door de kaart op de lezer te houden. Voor de Mifare-kaarten kiest u bij de Wiegand-instellingen het juiste formaat.
Kort samengevat
- De bel-versie opent de deur met pincode, EM- of Mifare-kaart, en de bel stuurt een melding naar de Smart PIERRE-app via de controller.
- Sluit de lezer aan via Wiegand op een PIERRE Pro of Lite controller met 12 V, zet hem in Wiegand Reader Mode (7 8 #), en wijzig daarna de Master Code.
- Stel de toegangsmodus, relaistijd en alarm in via de programmeercodes, en beheer gebruikers in de Smart PIERRE-app.
Twijfelt u of de bel-versie past bij uw deur en uw controller? Stuur ons een bericht op info@wifi-center.nl. Via het contactformulier kunt u ook een vraag stellen. Wilt u een toegangssysteem voor meerdere panden? Bekijk dan zakelijk bestellen.
