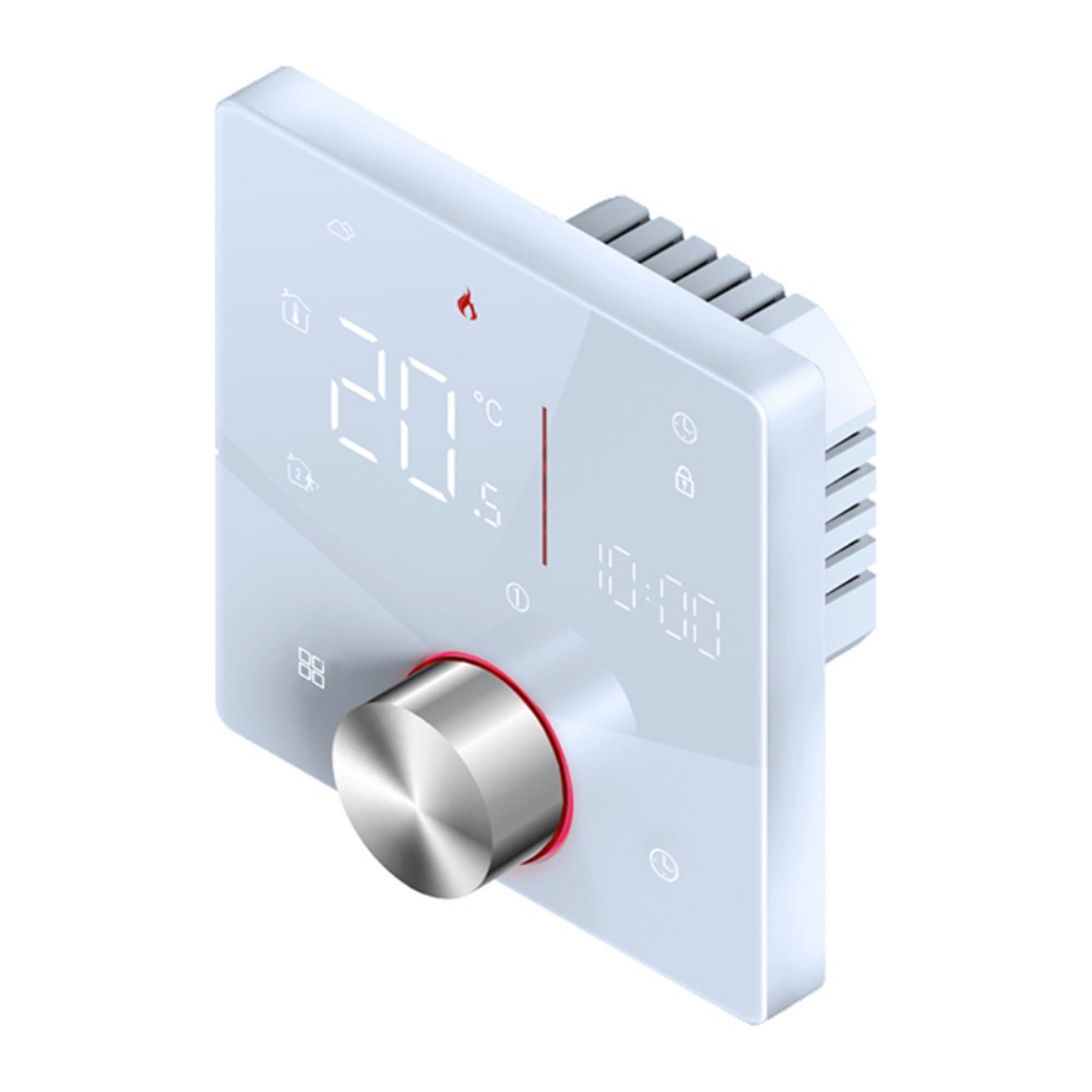

De PIERRE thermostaat met droog contact (SKU PP-T-MODBUS-WHI en PP-T-MODBUS-BLK) is een inbouwthermostaat die een verwarmings- of koelcircuit schakelt via een relais. U sluit hem aan op 110–230 V AC, stelt de temperatuur in op het touchscreen en koppelt hem via Modbus RTU aan een PIERRE Pro controller. Deze handleiding loopt de bedrading, de bediening, de systeemkoppeling en de oplossingen langs. Ze hoort bij de PIERRE smart home handleiding, het overzicht van het hele systeem.
Let op: de installatie van 230 V-leidingen laat u door een elektricien doen. De handleiding vraagt om een getrainde, ervaren installateur, en de voeding moet vóór de montage worden uitgeschakeld.
Wave thermostaat droog contact: een inbouwthermostaat met LCD-touchscherm voor gasketels, zoneventielen en andere apparaten die via een relais worden aangestuurd.
Bekijk productWat is de PIERRE thermostaat met droog contact en waarvoor gebruikt u hem?
De thermostaat werkt op zichzelf als kamerthermostaat. U stelt de temperatuur in op het toestel en het relais schakelt het verwarmings- of koelcircuit. Is de thermostaat aangesloten op het PIERRE-systeem, dan worden temperatuur, instelpunt en modus beschikbaar voor centrale besturing, de Smart PIERRE-app, displays, scènes en automatiseringen. Valt de verbinding weg, dan blijft de lokale bediening werken.
De handleiding beschrijft twee manieren om het circuit te sturen. U kunt het relais van de thermostaat zelf gebruiken, bijvoorbeeld voor een zoneventiel of de regelingang van een apparaat. U kunt ook het relais van de PIERRE Pro controller gebruiken, bijvoorbeeld voor een 230 V thermo-elektrische klepaandrijving. Die tweede optie past als alle verwarmings- en koelzones centraal in de meterkast zijn aangesloten.
Wilt u vooral de temperatuur per ruimte regelen? Dan is de thermostaat per ruimte bedoeld. Meer over de verwarmingsaanpak van PIERRE vindt u in ons artikel over slim verwarmen en koelen met PIERRE, en over bedrade installaties in het artikel over PIERRE Pro.
Welke versie hebt u nodig: Modbus of Zigbee?
Deze handleiding gaat over de Modbus RTU-versie voor PIERRE Pro-installaties. Die verschilt van de Zigbee-versie voor PIERRE Wave. De belangrijkste verschillen staan in de tabel.
| Eigenschap | Modbus RTU (PIERRE Pro) | Zigbee (PIERRE Wave) |
|---|---|---|
| Communicatie | Modbus RTU, bedraad | Zigbee, draadloos |
| Voeding | 24 V of 230 V AC | 24 V of 230 V AC |
| Vereist PIERRE-apparaat | PIERRE Pro controller plus een TTL naar RS-485-converter | Een PIERRE-display en/of gateway |
| Communicatiekabel | Vereist | Niet nodig |
| Lokale thermostaatbediening | Ja | Ja |
De versie moet passen bij de communicatiemethode én de voedingsspanning van uw installatie. Een thermostaat sluit u alleen aan op de spanning waarvoor hij is gebouwd. Deze SKU's zijn voor 110–230 V AC. De 24 V-varianten zijn een andere uitvoering.
Wat heeft u nodig voor de thermostaat?
Voor de Modbus-versie heeft u een systeemcontroller nodig, en die heeft op zijn beurt een voeding nodig. Dit is de lijst:
- Wave thermostaat droog contact (SKU PP-T-MODBUS-WHI of PP-T-MODBUS-BLK): de thermostaat zelf, in wit of zwart.
- Smart Home controller Pro: de handleiding noemt de PIERRE Pro controller als vereist systeemonderdeel voor deze thermostaat.
- Een TTL naar RS-485-converter tussen de controller en de thermostaat. Die staat in de handleiding als vereist, maar is niet in ons assortiment opgenomen. Vraag ons naar de juiste converter voordat u bestelt.
- De DIN-railvoeding 12 V/1,25 A: de Pro controller werkt op 12 V DC, dus de controller heeft een 12 V-voeding nodig.
- Voor de bedrading: NYM-O 2 × 1,5 mm² voor de netspanning, 4-aderige Cat 5e U/UTP tussen controller en converter, en afgeschermd getwist paar van 0,75 mm² voor de Modbus-bus.
Smart Home controller Pro: de Pro controller met 16 ingangen en 16 uitgangen, met Ethernet, 2,4 GHz Wi-Fi en Modbus, op 12 V DC.
Bekijk productOns advies: de controller heeft een 12 V-voeding nodig. De 1,25 A-versie is de kleinste DIN-railvoeding van 12 V in ons assortiment, en de controller gebruikt volgens de specificatietabel 0,10 A.
DIN-railvoeding 12 V/1,25 A: de DIN-railvoeding levert 12 V DC met 1,25 A en maximaal 15 W voor slimme-huisapparatuur.
Bekijk productHoe bedraadt u de thermostaat en de Modbus-bus?
De bedrading bestaat uit drie delen: de netvoeding van de thermostaat, de verbinding van de controller naar de converter, en de bus van de converter naar de thermostaat. De handleiding geeft de draadtypes per deel. Voer de werkzaamheden uit met de voeding uitgeschakeld.
| Verbinding | Aders | Doorsnede | Kabeltype | Geleiders |
|---|---|---|---|---|
| Controller naar converter | 4 | 0,2 mm² (24 AWG) | Cat 5e U/UTP | 12 V, GND, TTL TX, TTL RX |
| Meterkast naar thermostaat (netspanning) | 2 | 1,5 mm² | NYM-O | L, N |
| Converter naar thermostaat (bus) | 2 | 0,75 mm² | Afgeschermd getwist paar | A+, B− |
Stap 1: schakel de voeding uit. Controleer de spanning op de klemmen voordat u begint. De handleiding waarschuwt voor elektrische schok en beschadiging van het toestel.
Stap 2: sluit de netspanning aan. Sluit de L- en N-draad aan op de voedingsklemmen van de thermostaat.
Stap 3: leg de Modbus-bus aan. Verbind A+ en B− van de converter met de thermostaat. Gebruik afgeschermde getwiste paren in een bus-topologie, en sluit de bus aan beide uiteinden af.
Stap 4: bekabel de controller. Verbind de 12 V, GND, TTL TX en TTL RX van de controller met de converter.
Stap 5: monteer de thermostaat. De thermostaat past op een standaard inbouwdoos van 86 mm of een Europese doos van 60 mm. Bevestig de montageplaat met twee schroeven, hang het bedieningspaneel op de plaat en controleer dat het vastzit.
Tip van de specialist
Heeft u meerdere thermostaten op één bus? Dan heeft elke thermostaat een eigen Modbus-adres nodig (functie 14), en dezelfde baudrate (functie 15). Gebruik geen twee thermostaten met hetzelfde adres.
Hoe bedient u de thermostaat op het touchscreen?
De thermostaat heeft één middelste draaiknop, een Mode-knop, een klokknop (🕒) en het touchscreen. Met de knop kiest u de bedieningsmodus, met de draaiknop stelt u waarden in.
Stap 1: zet de thermostaat aan of uit. Druk op de middelste draaiknop.
Stap 2: kies de modus. Druk op de Mode-knop om te wisselen tussen de handmatige modus (🔥) en de programmamodus (🕒).
Stap 3: stel de temperatuur in. In de handmatige modus draait u aan de middelste knop. In de programmamodus zijn temperatuur en tijd vergrendeld. Zet eerst de handmatige modus aan om ze te wijzigen.
Stap 4: stel de klok in. Druk op 🕒 om minuut, uur en weekdag in te stellen, en draai de knop om de waarden te veranderen. Druk nogmaals op Mode om te bevestigen en af te sluiten.
De thermostaat vergrendelen doet u door de Mode-knop en 🕒 vijf seconden ingedrukt te houden. Welke knoppen vergrendeld zijn, bepaalt functie 4 in het functiemenu.
Hoe stelt u een weekschema in?
Het weekschema bestaat uit periodes met een tijd en een temperatuur. U stelt het schema in per weekdeel (ma tot vr) en per zaterdag en zondag. De handleiding toont het volgende voorbeeld, met vier periodes per dag.
Stap 1: open het schema. Druk vier keer achter elkaar op 🕒. De minuten van periode 1 knipperen op het scherm bij MON TUE WED THU FRI.
Stap 2: stel periode 1 in. Draai de knop voor de minuten, druk op 🕒 en stel het uur in. Druk weer op 🕒 en stel daarna de temperatuur in.
Stap 3: herhaal voor de overige periodes. Doe hetzelfde voor periode 2 tot en met 4.
Stap 4: stel zaterdag en zondag in. Druk op 🕒 om naar het zaterdagschema te gaan (SAT verschijnt op het scherm) en herhaal de stappen. Doe daarna hetzelfde voor zondag.
Stap 5: sluit af. Druk nog eens op 🕒 om te bevestigen en af te sluiten.
| Periode | MON–FRI (①②③④⑤) | SAT (⑥) | SUN (⑦) |
|---|---|---|---|
| Periode 1 | 6:00, 20 °C | 6:00, 20 °C | 6:00, 20 °C |
| Periode 2 | 11:30, 20 °C | 11:30, 20 °C | 11:30, 20 °C |
| Periode 3 | 13:30, 20 °C | 13:30, 20 °C | 13:30, 20 °C |
| Periode 4 | 17:30, 20 °C | 17:30, 20 °C | 17:30, 20 °C |
De tabel is het voorbeeldschema uit de handleiding. Het zijn geen fabrieksinstellingen. Uw eigen schema stelt u zelf in.
Hoe koppelt u de thermostaat aan de Smart PIERRE-app?
De handleiding beschrijft de koppeling op systeemniveau, niet als stap-voor-stap procedure in de app. De thermostaat is toegevoegd zodra hij in de configuratie van het systeem staat. De handleiding noemt daarvoor de PIERRE Partner-app. In de gebruiksfase bedient u de thermostaat met de Smart PIERRE-app, zodra de installatie compleet is.
Stap 1: controleer de bedrading. Controleer de voeding en de bus voordat u iets in de app instelt.
Stap 2: voeg de thermostaat toe aan de configuratie. Doe dit in de PIERRE Partner-app, zoals de handleiding aangeeft.
Stap 3: stel het Modbus-adres en de baudrate in. Dit doet u op de thermostaat via het functiemenu, met functie 14 en 15.
Stap 4: test de bediening. Stel een temperatuur in en controleer of de waarde in het systeem overeenkomt met het scherm.
Met de app kunt u de thermostaat opnemen in scènes en automatiseringen, zodra hij in het systeem zit. Het schema en de temperatuur blijven ook lokaal werken.
Welke symbolen ziet u op het scherm?
De thermostaat geeft de status weer met symbolen. Deze tabel geeft de betekenis volgens de handleiding en de productomschrijving. De handleiding noemt geen LED-kleuren voor deze thermostaat.
| Symbool | Betekenis |
|---|---|
| 🔥 | Handmatige modus |
| 🕒 | Programmamodus, of instellen van de klok en het schema |
| Verwarmen (Heating On) | Het circuit wordt verwarmd |
| Zigbee-symbool | Niet in gebruik bij de Modbus-versie |
| Slot | De thermostaat is vergrendeld |
| "Er" | Er is geen externe vloersensor aangesloten (functie 5 en de vloersensor controleren) |
Welke instellingen en functies kunt u aanpassen?
De functies bereikt u door de thermostaat uit te schakelen, de Mode-knop en 🕒 acht seconden ingedrukt te houden en daarna met de Mode-knop door de functies te bladeren. Met de middelste knop past u de keuze aan. Bevestigen gebeurt automatisch. Deze tabel toont de belangrijkste functies.
| Functie | Instelling | Standaard |
|---|---|---|
| 1. Temperatuurcompensatie | −9 tot 9 °C (interne sensor) | −3 |
| 3. Dode zone | 1–5 °C | 01 |
| 4. Knoppen vergrendelen | 00: alle knoppen vergrendeld behalve aan/uit; 01: alle knoppen vergrendeld | 01 |
| 5. Sensortype | In: interne sensor; Ou: externe sensor; AL: intern en extern (intern regelt, extern begrenst) | AL |
| 6. Minimale instelling | 5–15 °C | 05 |
| 7. Maximale instelling | 30–45 °C | 35 |
| 14. Modbus-adres | 1–255 | 01 |
| 15. Modbus-baudrate | Opties 1 tot en met 5 (9600 tot 115200) | 01 |
| 16. Fabrieksreset | 00: geen reset; 01: fabrieksreset | 00 |
Controleer de vloersensor door 🕒 vijf seconden ingedrukt te houden. Gebruik geen externe sensoren van derden: volgens de handleiding is de temperatuur dan onjuist.
Wat doet u als de thermostaat niet werkt zoals verwacht?
De handleiding geeft een korte checklist voor de veelvoorkomende storingen. Begin bij de voeding en de bedrading.
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| De Modbus-thermostaat reageert niet | Niet goed aangesloten of geen voeding | Controleer eerst de aansluiting en de voeding. |
| De thermostaat staat niet in de app | Niet toegevoegd aan de configuratie | Voeg de thermostaat toe in de PIERRE Partner-app. |
| Vloertemperatuur klopt niet, of verandert niet bij verwarmen met de hand | Mogelijk een verkeerd sensortype (functie 5), een fout aangesloten externe sensor of een defecte sensor | Controleer functie 5 en de aansluiting van de externe sensor. Is de sensor defect, dan is vervanging nodig. |
| Het scherm toont "Er" bij de vloertemperatuur | Geen externe sensor aangesloten | Sluit een externe sensor aan, of kies het juiste sensortype. |
| Geen communicatie op de bus | Mogelijk wijkt de bekabeling af van de eisen: de bus is niet aan beide uiteinden afgesloten of het paar is niet afgeschermd | Controleer de bekabeling van A+ en B−, en sluit de bus aan beide uiteinden af. |
| Thermostaten verstoren elkaar op de bus | Twee thermostaten hebben hetzelfde Modbus-adres | Geef elke thermostaat een uniek adres via functie 14. |
| Het scherm is vergrendeld | Knoppen zijn vergrendeld | Houd Mode en 🕒 vijf seconden ingedrukt om te ontgrendelen. |
Blijft het probleem bestaan? Dan kunt u de controller nakijken via de handleiding van de PIERRE Smart Home controller Pro, of de algemene oorzaken bekijken in ons artikel PIERRE-apparaat offline: oorzaken en oplossingen.
Welke technische specificaties heeft de thermostaat?
| Eigenschap | Waarde |
|---|---|
| Type | Inbouwthermostaat met droog contact, Modbus RTU |
| SKU | PP-T-MODBUS-WHI (wit) en PP-T-MODBUS-BLK (zwart) |
| Voedingsspanning | 110–230 V AC, 50–60 Hz (titel) en 100–230 V AC (specificatietabel) |
| Opgenomen vermogen | 1,50 W (specificatietabel); ongeveer 1 W in standby (productomschrijving) |
| Relais | Droog contact, tot 3 A (productomschrijving); 2 kanalen (handleiding) |
| Sensoren | Temperatuur en luchtvochtigheid; temperatuurnauwkeurigheid ±1 °C |
| Bedrijfstemperatuur | 0 tot +40 °C |
| Luchtvochtigheid | 5–95% RH, niet-condenserend |
| Opslagtemperatuur | +5 tot +45 °C |
| Beschermingsklasse | IP20 (droge binnenruimtes) |
| Behuizing | ABS+PC |
| Montage | Wandmontage, inbouwdoos 86 × 86 × 50 mm, hartafstand 60 mm |
| Garantie | 2 jaar (handleiding) |
Er staan twee spanningen en twee verbruikswaarden in de bronnen. Lees daarom eerst de aansluitgegevens op het toestel zelf voordat u installeert.
Bekijk de thermostaat met droog contact Alle PIERRE-producten
Veelgestelde vragen
Werkt de thermostaat zonder PIERRE Pro controller?
Ja, als kamerthermostaat. Het relais schakelt het circuit en de temperatuur blijft lokaal instelbaar. Voor de koppeling aan het PIERRE-systeem, de app en de scènes heeft u de Pro controller en de converter nodig.
Welke voedingsspanning heeft deze versie?
Deze SKU's zijn voor 110–230 V AC. De handleiding zegt dat een thermostaat alleen mag worden aangesloten op de spanning waarvoor hij is gebouwd. Een 24 V-versie is een andere uitvoering en valt buiten dit artikel.
Heeft de thermostaat Zigbee?
Niet de Modbus-versie. De handleiding noemt het Zigbee-symbool als niet in gebruik bij deze versie. Voor draadloze PIERRE Wave-installaties is een andere uitvoering bedoeld, met een display of gateway.
Kan ik per ruimte een andere temperatuur instellen?
Ja. De temperatuur wordt per ruimte geregeld. Elke thermostaat heeft zijn eigen instelling en schema.
Blijven de instellingen bewaard na een stroomuitval?
Ja. Volgens de productomschrijving herstelt de thermostaat na een stroomuitval de eerder ingestelde waarden.
Kort samengevat
- De Modbus-thermostaat werkt met een PIERRE Pro controller, een 12 V-voeding en een TTL naar RS-485-converter.
- Bedraad de voeding met NYM-O 2 × 1,5 mm², de controller met Cat 5e en de bus met afgeschermd getwist paar, afgesloten aan beide uiteinden.
- Geef elke thermostaat een eigen Modbus-adres en controleer de vloersensor bij storingen.
Twijfelt u of deze versie bij uw meterkast en installatie past? Mail naar info@wifi-center.nl of kijk op de contactpagina. Bouwt u aan een project of werkt u als installateur? Bekijk dan ook de zakelijke pagina.
