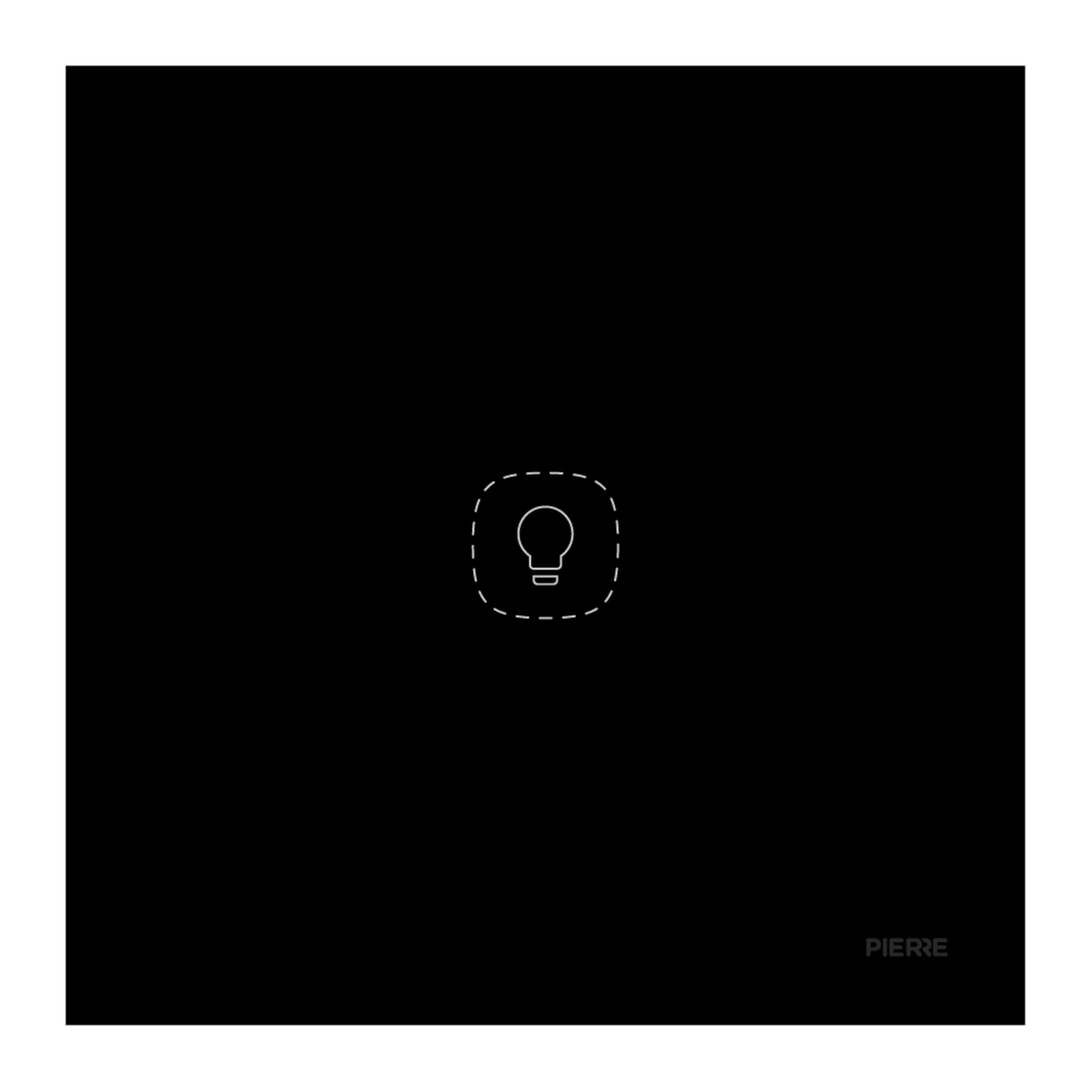

De PIERRE Flat Series wandschakelaar 1-voudig zwart (L+N, SKU PW-SWI-L-1G-LN-BLK-F) schakelt één circuit draadloos via Zigbee. U sluit hem aan met L en N in de inbouwdoos en koppelt hem aan het PIERRE Wave-systeem met een PIERRE The One Wave Gateway of een PIERRE-display. Na het koppelen bedient u het licht via de Smart PIERRE-app.
Flat Series wandschakelaar 1-voudig zwart (L+N): schakelt één circuit tot 800 W via Zigbee en kan als vaste router in het Wave-netwerk dienen.
Bekijk productWat is de 1-voudige schakelaar met L+N en waarvoor gebruikt u hem?
De schakelaar vervangt een gewone wandschakelaar voor één lichtpunt en bedient het licht via het PIERRE Wave-systeem. U gebruikt hem wanneer uw wandkast een nulleider (N) bevat. Het zwarte glazen paneel heeft een LED-indicator. De schakelaar heeft een maximale belasting van 800 W en een stroomsterkte van 10 A, en een eigen verbruik van 0,3 W. De schakelaar past in een standaard inbouwdoos van 80 x 80 mm met 60 mm hartafstand.
Een belangrijk voordeel van de L+N-variant is de rol in het netwerk. De handleiding van de gateway noemt wandschakelaars met L en N als routers: apparaten die permanent gevoed worden en het Zigbee-netwerk versterken. Heeft u geen nulleider, dan kiest u de variant zonder N. Lees daarover slimme schakelaar zonder nuldraad: wanneer kiest u L of L+N?
Tip van de specialist
Plaats de L+N-schakelaars zo dat ze verspreid door het huis staan. Volgens de gateway-handleiding is het netwerk stabieler als routers over het gebouw zijn verdeeld en niet in één hoek hangen. Zo heeft een apparaat meerdere mogelijke routes naar de gateway.
Wat heeft u nodig voor de installatie van de 1-voudige schakelaar met L+N?
Voor een werkende schakelaar heeft u een centrale nodig. De schakelaar zelf heeft geen aparte voeding nodig; de handleiding noemt die niet.
- Flat Series wandschakelaar 1-voudig zwart (L+N) (PW-SWI-L-1G-LN-BLK-F): de schakelaar zelf.
- PIERRE The One Wave Gateway (PW-SZG): de centrale coördinator van het Wave-netwerk. De handleiding noemt een gateway of een PIERRE-display als vereiste centrale. Heeft u al een Smart Home bedieningspaneel Rio 4 inch of een ander PIERRE-display in de installatie, dan kan dat display de gateway-functie overnemen.
- Een netwerkverbinding voor de gateway: een Ethernet-kabel naar uw router of 2,4 GHz Wi-Fi.
- Een smartphone met de Smart PIERRE-app en Bluetooth ingeschakeld.
- Een inbouwdoos van 80 x 80 mm met 60 mm hartafstand en de bedrading met L en N.
Wilt u weten hoe u een gateway, controller en display van elkaar onderscheidt? Lees dan gateway, controller of display: welke PIERRE-centrale heeft u nodig? De volledige handleiding van de gateway vindt u in PIERRE The One Wave Gateway: handleiding, installatie en veelgestelde vragen.
Hoe sluit u de 1-voudige schakelaar met L+N aan?
Schakel de stroom in de meterkast uit en controleer dat de leiding spanningsvrij is voordat u begint. Werkt u met 230 V, laat de aansluiting dan door een gekwalificeerde elektricien doen. De handleiding schrijft de volgende bedrading voor.
| Traject | Aantal aders | Doorsnede | Kabeltype | Aders |
|---|---|---|---|---|
| Van inbouwdoos naar schakelaar | 2 | 1,5 mm² | NYM-O | L en N |
| Van schakelaar naar lamp | 1 | 1 mm² | NYM-O | L1 (geschakelde lijn) |
Stap 1: Trek de L- en N-aders naar de schakelaar. Gebruik NYM-O van 1,5 mm² vanuit de inbouwdoos.
Stap 2: Sluit L en N aan op de schakelaar. Beide aders zijn nodig voor deze variant.
Stap 3: Trek de geschakelde leiding naar de lamp. Van de schakelaar naar de lamp gebruikt u NYM-O van 1 mm² als L1.
Stap 4: Leg de nul van de lamp. Volgens de handleiding loopt de nul naar elke lamp rechtstreeks vanuit de inbouwdoos, niet via de schakelaar.
Stap 5: Monteer de schakelaar in de inbouwdoos. Controleer alle aders en de passing in de doos voordat u de stroom weer aanzet.
Hoe koppelt u de 1-voudige schakelaar met L+N aan de Smart PIERRE-app?
Koppelen gaat via de Smart PIERRE-app. De gateway of het display moet online zijn. Deze stappen komen uit de handleiding van de schakelaar.
Stap 1: Installeer de app. Scan de QR-code in de handleiding om de Smart PIERRE-app te downloaden. Log in met uw gebruikersnaam en wachtwoord.
Stap 2: Open de instellingen. Ga naar Settings en kies Add Wave I/O.
Stap 3: Zet de schakelaar in koppelstand. Houd de Reset Key 10 seconden ingedrukt met een dun voorwerp, zoals een paperclip, tot het lampje begint te knipperen.
Stap 4: Zoek de apparaten. Tik op Find Devices. De app laat de lijst met beschikbare apparaten zien.
Stap 5: Voeg de gevonden apparaten toe. Tik op Add found devices.
Stap 6: Geef de schakelaar een naam, rol en groep. Vul Name, Role en Group in en tik op Save.
Stap 7: Wacht tot het lampje stopt met knipperen. Dan is het koppelen klaar.
Tip van de specialist
Koppel eerst de gateway, daarna de permanent gevoede routers en pas daarna de eindapparaten. Na Find devices staat het netwerk van de gateway vier minuten open voor nieuwe apparaten. Laat na elke toevoeging vijf tot tien minuten voor het netwerk de routing bijwerkt.
Wilt u eerst het hele netwerk plannen? Lees dan een stabiel PIERRE Wave-netwerk opbouwen: coördinator, routers en eindapparaten.
Wat betekent het knipperende lampje op de schakelaar?
De handleiding beschrijft alleen het knipperen tijdens het koppelen:
| Lampje | Betekenis |
|---|---|
| Knippert | De schakelaar staat in koppelstand en het koppelen loopt. |
| Knippert niet meer | Het koppelen is klaar. De schakelaar is toegevoegd aan het Wave-netwerk. |
Knippert het lampje niet na de Reset Key-stap? Controleer dan of u de knop precies 10 seconden ingedrukt hield, zoals in stap 3.
Hoe past u de instellingen van de schakelaar aan?
Bij het koppelen geeft u de schakelaar een Name, één of meer Roles en een Group. De gateway-handleiding laat zien dat u ook de dashboards kiest waar het apparaat op komt. Daarna bedient u de schakelaar via de app en kunt u hem in scènes en schema's gebruiken. U bedient het licht met de hand, via de mobiele app of met spraakcommando's.
Scènes en schema's maakt u in de Smart PIERRE-app. Lees daarover scènes, schema's en automatiseringen maken in de Smart PIERRE app.
Wat doet u als de schakelaar niet werkt zoals verwacht?
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| Lampje knippert niet na de Reset Key-stap | De schakelaar staat niet in koppelstand. | Houd de Reset Key 10 seconden ingedrukt met een paperclip tot het lampje knippert. |
| Find Devices vindt geen schakelaar | De gateway is niet online of de schakelaar is niet in koppelstand. | Controleer of de gateway groen brandt. Zet de schakelaar opnieuw in koppelstand en tik op Find Devices binnen het koppelvenster van vier minuten. |
| Schakelaar koppelt, maar werkt slecht | Het mesh heeft nog niet alle routing bijgewerkt. | Wacht vijf tot tien minuten. Een extra router kan helpen. |
| Lamp gaat niet aan na het koppelen | De bedrading wijkt af van de tabel in deze handleiding. | Controleer L, N, de geschakelde leiding en de nul van de lamp. Laat het door een elektricien nakijken. |
| Lampje blijft knipperen | Het koppelen is nog niet klaar. | Wacht tot het knipperen stopt. Stopt het niet, herhaal dan de koppelstappen. |
Lukt het niet om de schakelaar bereikbaar te krijgen? Dan helpt PIERRE-apparaat offline of reageert traag? Zo lost u het op.
Welke technische specificaties hoort u te kennen?
| Eigenschap | Waarde |
|---|---|
| Spanning | 100–240 V AC |
| Aansluiting | L en N |
| Stroomsterkte | 10 A |
| Maximale belasting per circuit | 800 W |
| Eigen verbruik | 0,3 W |
| Draadloze verbinding | Zigbee 3.0, 2,4 GHz |
| Paneel | Gehard glas, zwart, met LED-indicator |
| Inbouwdoos | 80 x 80 mm, hartafstand 60 mm |
| Werktemperatuur | 0 tot +40 °C |
| Beschermingsklasse | IP20 |
Welke varianten met L+N zijn er en welke kiest u?
De Flat Series met L+N bestaat in vier aantallen. Het aantal schakelaars bepaalt hoeveel circuits u op één plek bedient. Het maximale vermogen per circuit verschilt iets per variant, zoals de tabel laat zien.
| Variant | SKU | Aansluiting | Circuits | Maximale belasting per circuit |
|---|---|---|---|---|
| 1-voudig zwart (L+N) | PW-SWI-L-1G-LN-BLK-F | L en N | 1 | 800 W, 10 A |
| 2-voudig zwart (L+N) | PW-SWI-L-2G-LN-BLK-F | L en N | 2 | 800 W per circuit, 10 A |
| 3-voudig zwart (L+N) | PW-SWI-L-3G-LN-BLK-F | L en N | 3 | 800 W per kanaal, 10 A |
| 4-voudig zwart (L+N) | PW-SWI-L-4G-LN-BLK-F | L en N | 4 | 600 W per kanaal, 10 A |
Zonder nulleider kiest u de 1-voudige variant zonder N, maar die is een eindapparaat in het netwerk.
Flat Series wandschakelaar 2-voudig zwart (L+N): twee circuits, elk tot 800 W, met een L- en N-aansluiting.
Bekijk product
Flat Series wandschakelaar 3-voudig zwart (L+N): drie kanalen, elk tot 800 W, via Zigbee.
Bekijk product
Flat Series wandschakelaar 4-voudig zwart (L+N): vier kanalen, elk tot 600 W, met een zwarte glazen afwerking.
Bekijk product
The One Wave Gateway (PW-SZG): de coördinator van het Zigbee-netwerk, met een 5 V USB-C-voeding en LAN of Wi-Fi.
Bekijk productBekijk de 1-voudige schakelaar L+N Alle PIERRE-producten
Veelgestelde vragen
Wanneer kiest u deze variant met L+N en wanneer de variant zonder N?
Kies L+N als er een nulleider in de wandkast zit. Deze variant kan dan als vaste router in het Wave-netwerk dienen. Ontbreekt de nul, dan is de variant zonder N de juiste keuze, al is die een eindapparaat in het netwerk.
Waarom telt de router-rol van een schakelaar mee?
Volgens de handleiding van de gateway vormen permanent gevoede apparaten met L en N de ruggengraat van het mesh. Eindapparaten zoals schakelaars zonder nul herhalen het signaal niet. Hoe meer routers u verspreid door het huis plaatst, hoe beter een apparaat ver weg bereikbaar blijft.
Welke centrale heb ik nodig voor deze schakelaar?
De handleiding noemt een PIERRE-display of een gateway. Heeft u al een display in de installatie, dan kan dat de gateway-functie overnemen.
Wat betekent het knipperende lampje?
Dat de schakelaar in koppelstand staat. Stopt het knipperen, dan is het koppelen klaar. De handleiding beschrijft geen andere kleuren voor deze schakelaar.
Kan ik het licht ook met de hand bedienen?
Ja, u bedient het licht met de hand, via de mobiele app of met spraakcommando's. De handleiding van de schakelaar beschrijft de bediening niet in detail.
Hoeveel schakelaars kan ik in één installatie gebruiken?
Dat hangt af van uw woning en het netwerk. Denk vooral aan het aantal routers en de spreiding daarvan. Bouw het netwerk op van de gateway naar de routers en daarna naar de eindapparaten.
Kort samengevat
- De schakelaar met L+N heeft L en N nodig in de inbouwdoos. De nul van de lamp loopt rechtstreeks vanuit de doos naar de lamp.
- Koppel de schakelaar via Settings → Add Wave I/O in de Smart PIERRE-app, met de Reset Key 10 seconden ingedrukt tot het lampje knippert.
- Gebruik deze variant als router in het netwerk en kies het aantal circuits naar uw lichtpunten.
Twijfelt u of L+N, het aantal circuits of de gateway bij uw situatie past? Mail info@wifi-center.nl of stuur een bericht via de contactpagina. Wij helpen u graag met een passend advies. Het complete overzicht vindt u in de PIERRE smart home handleiding.
