Een slimme schakelaar zonder nul kiest u als er in de inbouwdoos alleen een lijnleiding (L) aanwezig is en geen nulleider (N). De wandschakelaar zonder N heeft alleen een L-aansluiting nodig. Voor een bestaande wandschakelaar die u wilt behouden, past de Wave lichtmodule 1-kanaals (zonder N). Heeft u wel L en N in de doos, dan kiest u een L+N-variant. Hieronder leest u per situatie welk product bij u past, hoe u het aansluit en hoe u het koppelt aan de Smart PIERRE-app.
Bekijk de wandschakelaar zonder N Alle PIERRE-producten
Wanneer kiest u een schakelaar of module zonder N?
Het verschil zit in de bedrading in de inbouwdoos. Kijk eerst welke draden er aanwezig zijn: alleen L, of L en N. Met onderstaande tabel vindt u snel de juiste variant. Alle producten werken via het PIERRE Wave-systeem (Zigbee 3.0, 2,4 GHz).
| Situatie | Kies | Waarom |
|---|---|---|
| Alleen L in de doos, u wilt de bestaande schakelaar houden | Wave lichtmodule 1-kanaals (zonder N) | De module zit achter de schakelaar. Gewone wipschakelaars en drukknoppen blijven werken. |
| Alleen L in de doos, u vervangt de wandschakelaar | Flat Series wandschakelaar 1-voudig zwart (zonder N) | De schakelaar heeft alleen een L-aansluiting nodig en past in een standaard inbouwdoos. |
| L en N aanwezig in de doos | Flat Series wandschakelaar 1-voudig zwart (L+N) of Wave lichtmodule 1-kanaals (L+N) | Deze varianten hebben een N-aansluiting. De module met N werkt ook als Zigbee-repeater. |
| Dimbare verlichting, alleen L in de doos | Wave dimmermodule 1-kanaals (zonder N) | De dimmer regelt één lichtpunt en heeft geen nulleider nodig. |
Ons advies: hebt u alleen L en wilt u uw huidige schakelaar behouden, kies dan de lichtmodule zonder N. Vervangt u de schakelaar zelf, kies dan de wandschakelaar zonder N. Let op: de L+N-schakelaar werkt niet als er geen nul is. Die heeft in de inbouwdoos zowel L als N nodig.
Hoe ziet de bedrading eruit zonder nulleider?
De handleidingen van PIERRE geven per product een bedradingsschema. Gebruik die schema's als leidraad. Hieronder staan de hoofdpunten per variant. Dit is geen vervanging van het schema in de handleiding van uw product.
Wandschakelaar zonder N
- Van de inbouwdoos naar de schakelaar: één traject NYM-O van 1,5 mm² met de lijnleiding L. De schakelaar heeft geen nul nodig.
- Van de schakelaar naar de lamp: NYM-O van 1 mm² met de geschakelde lijn L1.
- De nulleider loopt volgens de handleiding vanuit de inbouwdoos rechtstreeks naar de lamp.
Lichtmodule zonder N
- Van de inbouwdoos naar de module: twee draden van 1,5 mm² NYM-O, met L als lijn in en L1 als geschakelde lijn terug naar de lamp.
- Van de module naar de wandschakelaar: twee draden van 0,75 mm², aangesloten op COM en S1.
- Sluit nooit een nulleider aan op deze module. Volgens de handleiding raakt de module dan permanent beschadigd.
Lichtmodule met N
- Van de inbouwdoos naar de module: twee draden van 1,5 mm² NYM-O, met L en N.
- Van de module naar de lampen: L1 en N van 1,5 mm² NYM-O, met één geschakelde lijn per lamp.
- Van de module naar de wandschakelaars: COM en S1 van 0,75 mm² NYM-O, één ingang per schakelaar.
Tip van de specialist
Controleer vóór het werk of er echt geen nulleider in de doos zit. Heeft u een module zonder N-aansluiting, dan mag er nooit een nul op komen. Laat de installatie uitvoeren door een gekwalificeerde elektricien, zoals de handleiding van de module voorschrijft.
Wat heeft u nodig voor een slimme schakelaar zonder nul?
Naast de schakelaar of module hebt u een gateway nodig. Volgens de handleidingen koppelt de gateway alle Wave-apparaten en verzorgt hij de communicatie met de app. Dit is het complete setje voor één lichtpunt:
- Flat Series wandschakelaar 1-voudig zwart (zonder N) of Wave lichtmodule 1-kanaals (zonder N): kies één variant, afhankelijk van uw situatie.
- The One Wave Gateway: de centrale gateway van het Wave-systeem. Een PIERRE-display kan de gatewayfunctie ook overnemen.
- Een 5 V USB-C-voeding van minimaal 1 A voor de gateway. Die staat in de handleiding van de gateway.
- Een smartphone met de Smart PIERRE-app en Bluetooth, om de gateway en de apparaten te koppelen.
- Een netwerkaansluiting bij de gateway: een LAN-kabel naar de router of 2,4 GHz wifi.
Meer over het systeem en de gatewayopstelling vindt u in onze handleiding voor de Wave Gateway. Het volledige overzicht van het PIERRE-systeem staat in de PIERRE smart home handleiding.
Hoe koppelt u de schakelaar of module aan Smart PIERRE?
Koppel eerst de gateway, daarna de schakelaar of module. Volgens de gatewayhandleiding koppelt u eerst de gateway, dan de apparaten met vaste voeding en daarna de batterijapparaten. Voor de schakelaar of module lopen de stappen zo:
Stap 1: log in op de app. Download de Smart PIERRE-app en log in met uw gebruikersnaam en wachtwoord.
Stap 2: start het toevoegen. Ga naar Menu → Settings → Add Wave I/O.
Stap 3: zet het apparaat in koppelmodus. Houd de Reset Key 10 seconden ingedrukt met een dun voorwerp, zoals een paperclip, tot het indicatielampje gaat knipperen.
Stap 4: zoek het apparaat. Tik op Find Devices. De gateway opent dan vier minuten lang zijn netwerk voor nieuwe apparaten.
Stap 5: voeg het toe. Kies Add found devices, vul Name, Role en Group in en tik op Save.
Stap 6: controleer het lampje. Stopt het lampje met knipperen, dan is het koppelen klaar. Laat na elk apparaat vijf tot tien minuten staan, zodat het netwerk zich kan aanpassen.
Bent u klaar met de bedrading en het koppelen? Dan is de Wave lichtmodule 1-kanaals (zonder N) de snelste route voor een bestaande wandschakelaar.
Bekijk de lichtmodule zonder N
Kan ik ook dimmen zonder nulleider?
Ja, met de Wave dimmermodule 1-kanaals (zonder N). Die werkt op 220–240 V AC en is geschikt voor maximaal 150 W LED-verlichting. De handleiding noemt TRIAC-dimbare LED-lampen en gloei- en halogeenlampen. Controleer dus of uw lamp dimbaar is, voordat u de module kiest.
U bedient het licht met de drukschakelaar. Korter dan één seconde indrukken zet het licht aan of uit. Langer dan één seconde indrukken past de helderheid aan. De S-aansluitingen mogen onaangesloten blijven als u geen handbediening nodig hebt. Wilt u meer lichtpunten slim maken, dan vindt u in slimme verlichting met PIERRE de schakelaars, modules, dimmers en ledstrips naast elkaar.
Welke variant past bij uw situatie?
Drie producten dekken de meeste situaties met alleen een L-aansluiting. Elke kaart hieronder past bij één keuze.

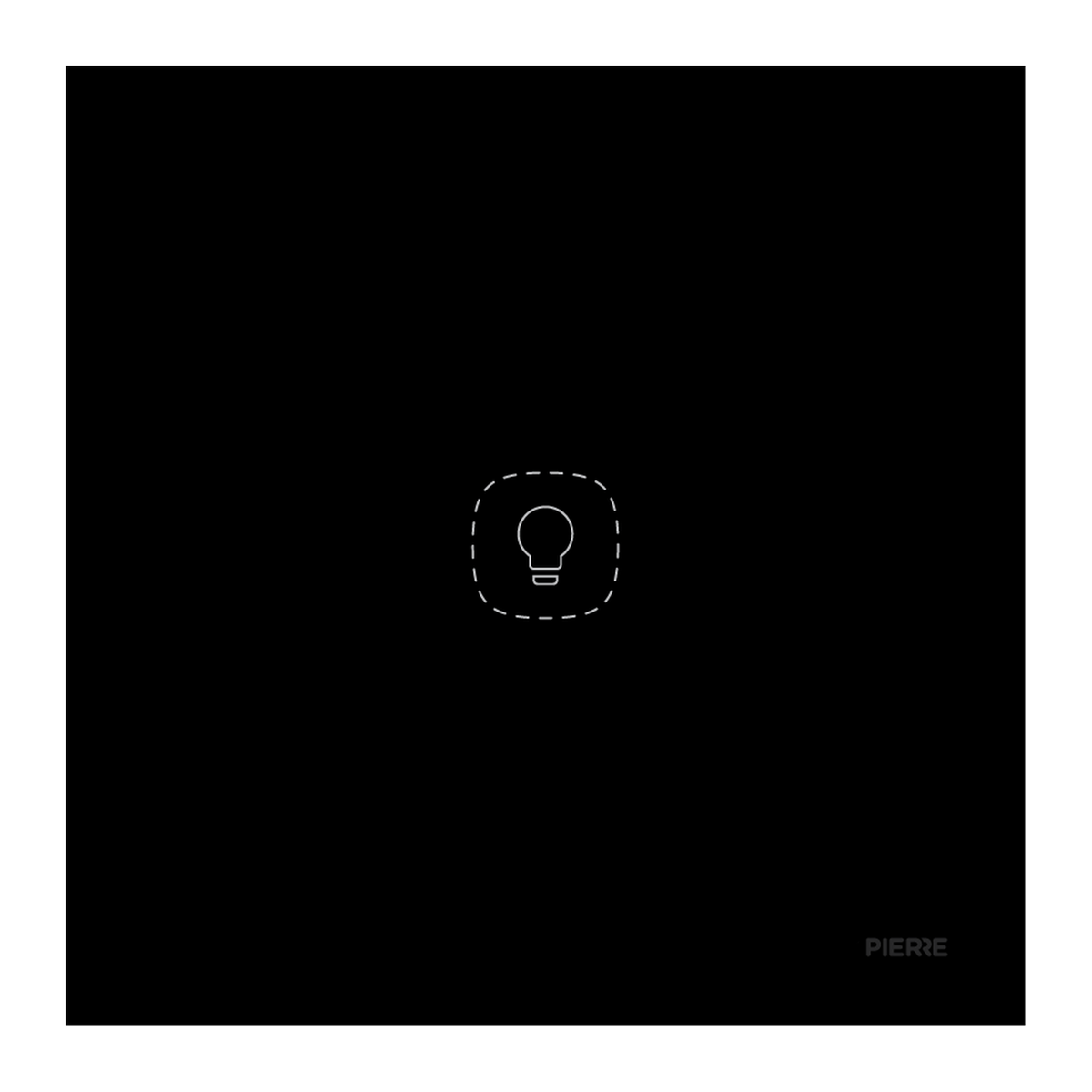

Flat Series wandschakelaar 1-voudig zwart (zonder N): schakelt één lamp of lichtgroep draadloos via Zigbee en heeft alleen een L-aansluiting nodig.
Bekijk product
Wave lichtmodule 1-kanaals (zonder N): schakelt achter uw bestaande wipschakelaar of drukknop, met alleen een L-aansluiting. De belasting is 10 tot 100 W voor het kanaal.
Bekijk product
Wave dimmermodule 1-kanaals (zonder N): dimt één lichtpunt op afstand, met een maximale belasting van 150 W LED-verlichting.
Bekijk productBekijk de wandschakelaar zonder N Alle PIERRE-producten
Veelgestelde vragen
Kan ik een L+N-schakelaar gebruiken als er geen nul is?
Nee. De Flat Series wandschakelaar 1-voudig zwart (L+N) heeft in de inbouwdoos zowel L als N nodig. Ontbreekt de nul, dan kiest u de variant zonder N.
Werkt een module zonder N ook als Zigbee-repeater?
Nee. Volgens de handleiding fungeert de module zonder N-aansluiting niet als repeater. De module met N werkt wel als repeater, omdat hij een nulleider heeft. Meer over het verschil tussen Zigbee, Z-Wave en wifi leest u in het artikel Zigbee, Z-Wave, Matter of wifi.
Blijft het licht werken als het internet uitvalt?
Ja. De module blijft lokaal werken. U schakelt het licht met de wandschakelaar en bedient het via het display of de gateway. Alleen de bediening op afstand via de app valt dan weg.
Hoe reset ik een lichtmodule zonder N?
Schakel de aangesloten wandschakelaar vijf keer. Of houd de reset-knop ongeveer tien seconden ingedrukt, tot het indicatielampje knippert. Daarna kunt u het apparaat opnieuw koppelen via Menu → Settings → Add Wave I/O.
Heb ik per lichtpunt een eigen gateway nodig?
Nee. Eén gateway koppelt alle Wave-apparaten in uw woning of gebouw. Let wel op dat de gateway binnen bereik van de apparaten staat. Volgens de gatewayhandleiding is een centrale positie in het gebouw het beste.
Kort samengevat
- Hebt u alleen L in de doos, kies dan de variant zonder N: de wandschakelaar bij een nieuwe schakelaar, de lichtmodule achter een bestaande schakelaar.
- Sluit nooit een nulleider aan op een module zonder N. Volgens de handleiding raakt de module dan permanent beschadigd.
- Koppel eerst de gateway en daarna de schakelaar via Menu → Settings → Add Wave I/O in de Smart PIERRE-app.
Twijfelt u welke variant bij uw inbouwdoos past? Mail naar info@wifi-center.nl of stuur een bericht via de contactpagina. Wij denken graag mee over de juiste keuze voor uw situatie.
