De PIERRE Wave lichtmodule 1-kanaals (zonder N, SKU PW-MOD-L-1G-L) schakelt één lichtpunt draadloos via het PIERRE Wave-systeem. Hij heeft alleen een L-aansluiting nodig, dus geen nulleider. U plaatst de module achter een bestaande wandschakelaar in de inbouwdoos, koppelt hem met de Smart PIERRE-app aan een gateway of display, en bedient het licht vanaf de app of het display. Hieronder vindt u de aansluiting, het koppelen en de oplossing bij storingen.

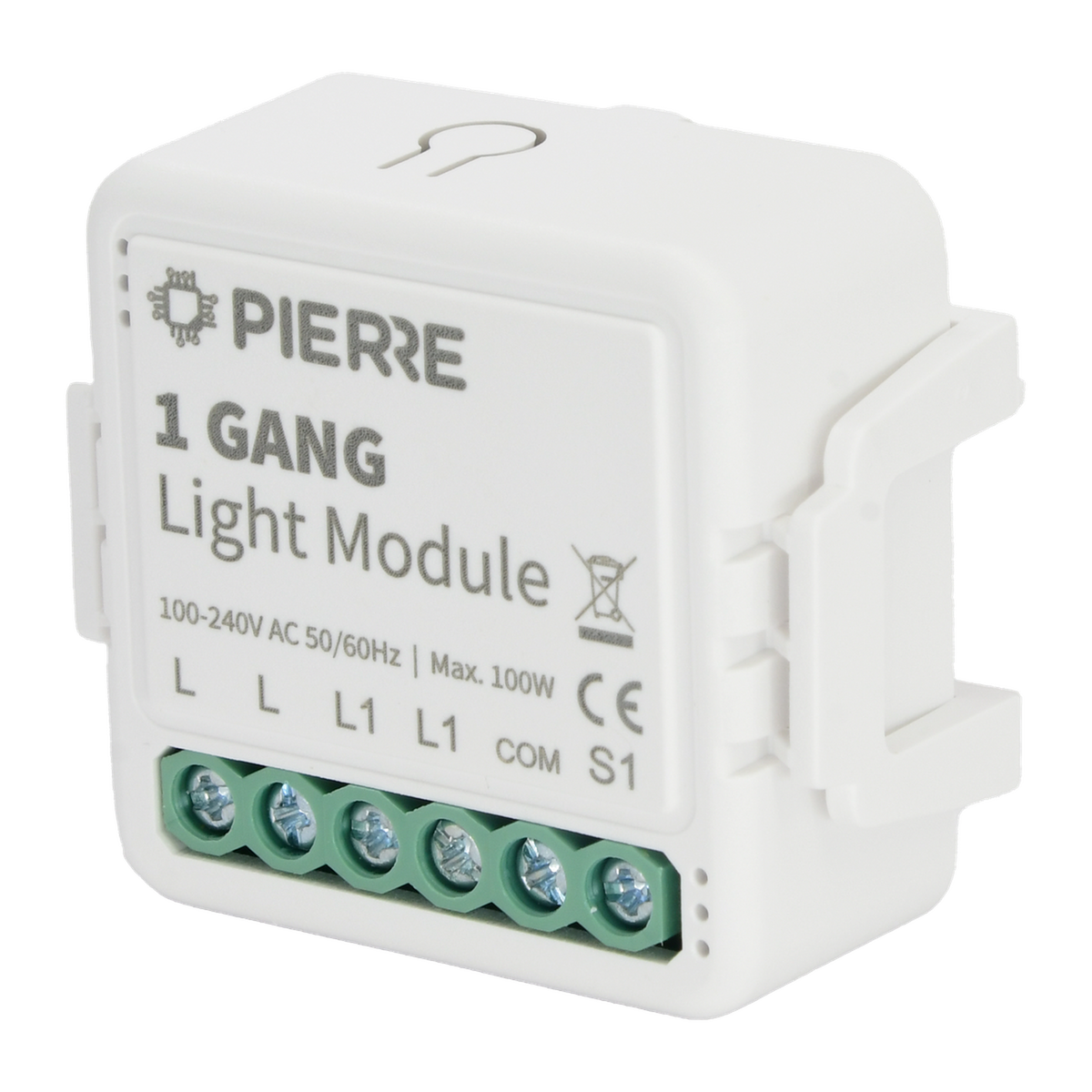

Wave lichtmodule 1-kanaals (zonder N): de lichtmodule 1-kanaals zonder N past achter een bestaande wandschakelaar, met L als enige aansluiting op de netspanning.
Bekijk productWelke lichtmodule zonder N past bij uw situatie?
Er zijn twee varianten zonder N: de 1-kanaals module voor één lichtpunt en de 2-kanaals module voor twee lichtpunten. De tabel zet de belangrijkste verschillen naast elkaar, op basis van de productgegevens.
| Kenmerk | 1-kanaals (PW-MOD-L-1G-L) | 2-kanaals (PW-MOD-L-2G-L) |
|---|---|---|
| Aantal kanalen | 1 | 2 |
| Aansluiting | L (geen N) | L (geen N) |
| Belasting | 10 tot 100 W voor het kanaal | 100 W per kanaal voor LED |
| Bereik Zigbee 2,4 GHz | 100 m | 200 m |
| Inbouw | Achter bestaande schakelaars in de inbouwdoos | Achter bestaande schakelaars in de inbouwdoos |
Ons advies: voor één lichtpunt, zoals één plafondlamp of een lichtgroep die u samen schakelt, is de 1-kanaals module de juiste keuze. Wilt u twee lichtpunten los van elkaar schakelen, dan kiest u de 2-kanaals variant.
Wave lichtmodule 2-kanaals (zonder N): twee kanalen die elk een eigen lichtpunt schakelen, met een bereik van 200 m volgens de productgegevens.
Bekijk productWat is de lichtmodule zonder N en waarvoor gebruikt u hem?
De module schakelt een lichtpunt op afstand. U bedient het licht op drie manieren: met de gewone wandschakelaar, via de Smart PIERRE-app en via het PIERRE-display. De handleiding stelt dat de module werkt met elke standaard wandschakelaar of drukknop op de S-ingangen. Ook meerpolige schakeling wordt ondersteund; de schema's daarvoor staan in de handleiding.
De module is een apparaat zonder nulleider. Dat maakt hem geschikt voor plekken waar bij de schakelaar alleen L aanwezig is. Het nadeel is dat hij het netwerk niet versterkt als repeater; daarover leest u meer hieronder. Het hele systeem legt u uit in onze PIERRE smart home handleiding. Meer over de keuze tussen een lichtmodule en een wandschakelaar vindt u in ons artikel lichtmodule of wandschakelaar: wat past bij uw situatie?
Wat heeft u nodig voor deze lichtmodule?
De lichtmodule werkt niet zonder het PIERRE Wave-systeem. Voor de koppeling en bediening heeft u het volgende nodig.
- Wave lichtmodule 1-kanaals (zonder N): de module zelf.
- The One Wave Gateway (PW-SZG): de gateway die de module koppelt. De handleiding vermeldt dat u een PIERRE Wave-gateway of PIERRE-display nodig heeft.
- Of een PIERRE-display, zoals het Smart Home bedieningspaneel Berlin 10 inch, dat ook de gateway-functie kan overnemen.
- Een gewone wandschakelaar of drukknop, die u aansluit op de S-ingangen van de module. Elke standaard schakelaar of drukknop kan worden gebruikt.
- Een L-aansluiting in de inbouwdoos en een verbinding met het licht volgens het schema. Voor de kabels geldt de tabel bij de installatie.
- De Smart PIERRE-app, voor het koppelen en de instellingen.
Een aparte PIERRE-voeding is voor deze module niet nodig; hij werkt op 100–240 V AC.
Hoe installeert u de lichtmodule zonder N?
Installatie hoort bij een gekwalificeerde elektricien, zoals de handleiding voorschrijft. Hieronder ziet u de volgorde en de leidingen zoals de fabrikant ze aangeeft.
| Traject | Aders | Doorsnede | Kabeltype |
|---|---|---|---|
| Van de elektrische doos naar de lichtmodule | 2 (L, L1) | 1,5 mm² | NYM-O |
| Van de lichtmodule naar de schakelaar | 2 (COM, S1) | 0,75 mm² | NYM-J |
Stap 1: schakel de stroom uit. Zet de stroom uit voordat u enig werk aan de installatie doet.
Stap 2: sluit de module aan volgens het schema. De leiding uit de elektrische doos gaat naar L van de module. Vanuit de module gaat de geschakelde lijn L1 terug naar het lichtpunt.
Stap 3: sluit de schakelaar aan. De schakelaar wordt aangesloten op COM en S1. Gebruik het schema voor enkelpolige of meerpolige schakeling in de handleiding.
Stap 4: let op de nulleider. Breng geen nulleider naar de module. Deze variant heeft geen N-aansluiting, en een N-aansluiting beschadigt de module blijvend.
Stap 5: plaats de module in de doos. Schuif de module in de inbouwdoos achter de schakelaar. De handleiding noemt een diepe doos als prettig bij het bedraden.
Stap 6: schakel de stroom in. Zet de stroom weer aan en volg de koppelingsstappen hieronder.
De handleiding waarschuwt verder dat de module uit de buurt moet blijven van water, vocht en hitte, en van sterke signaalbronnen zoals magnetrons. Beton en metaal kunnen het bereik verkleinen. Plaats de module dus niet achter een metalen plaat.
Hoe koppelt u de lichtmodule met de Smart PIERRE-app?
Koppelen gaat via de app. Zorg dat de gateway of het display online is voordat u begint.
Stap 1: download de app. Scan de QR-code uit de handleiding om de Smart PIERRE-app te downloaden.
Stap 2: log in. Log in met uw gebruikersnaam en wachtwoord.
Stap 3: start het toevoegen. Open Settings en tik op Add Wave I/O.
Stap 4: zet de module in koppelmodus. Houd de reset key 10 seconden ingedrukt, met een klein, dun voorwerp zoals een paperclip, tot het indicatielampje begint te knipperen.
Stap 5: zoek en voeg toe. Tik op Find Devices. Tik op Add found devices.
Stap 6: geef de module een naam. Vul de naam, de rol en de groep in en sla op.
Stap 7: klaar. Stopt het lampje met knipperen, dan is het koppelen klaar.
Na het koppelen bedient u het licht in de app of op het display. Voor het toevoegen van andere Wave-apparaten leest u de uitleg over het koppelen van Wave-apparaten.
Wat betekent het indicatielampje?
Het indicatielampje knippert tijdens het koppelen. Zodra het stopt met knipperen, is het koppelen voltooid. De handleiding noemt verder geen andere kleuren of codes. Meer over de LED-betekenissen van PIERRE leest u in PIERRE LED-betekenis.
Hoe gebruikt u de lichtmodule na het koppelen?
De module werkt lokaal. De handleiding meldt dat u het licht met de wandschakelaar kunt schakelen en vanuit het display kunt bedienen, ook als het internet wegvalt. Alleen de bediening op afstand via de app is dan niet beschikbaar.
Na een stroomstoring keert de module terug in de laatste stand, zoals de handleiding beschrijft. Via schema's en scenario's automatiseert u het licht in de app. Het overzicht van deze mogelijkheden staat in ons artikel over PIERRE-scènes en automatiseringen.
Tip van de specialist
Wilt u de module resetten, dan kan dat op twee manieren. Schakel de gekoppelde wandschakelaar vijf keer achter elkaar om, of houd de reset key ongeveer 10 seconden ingedrukt tot het lampje knippert. Dat laatste is de weg om een nieuwe koppeling te starten.
Bekijk de lichtmodule zonder N Naar smarthome
Problemen oplossen bij de lichtmodule zonder N
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| De module kan niet worden ingesteld | De module heeft geen stroom, de gateway is niet online, of de bedrading wijkt af van het schema. | Controleer de voeding van de module, controleer dat de gateway of het display online is, en vergelijk de bedrading met het schema. |
| Het licht reageert niet op de wandschakelaar | De bedrading van de schakelaar op COM en S1 wijkt af van het schema. | Schakel de stroom uit en controleer de aansluiting volgens het schema voor enkelpolige of meerpolige schakeling. |
| De module werkt niet meer na het aansluiten | Er is mogelijk een nulleider op de module aangesloten. De handleiding waarschuwt dat dit de module blijvend beschadigt. | Schakel de stroom uit en laat een elektricien de bedrading controleren. Neem bij twijfel contact met ons op. |
| Het licht is niet op afstand te bedienen | Het internet valt weg of de app heeft geen verbinding met de gateway. | Het licht blijft werken met de wandschakelaar en het display. Herstel de verbinding van de gateway, dan werkt de app weer. |
| Het koppelen wordt niet afgerond | De reset key is niet 10 seconden ingedrukt, of het lampje knippert niet. | Houd de reset key 10 seconden ingedrukt tot het lampje knippert en start het toevoegen opnieuw. |
Wat zijn de technische specificaties van de lichtmodule zonder N?
| Eigenschap | Waarde |
|---|---|
| Voeding | 100–240 V AC |
| Aansluiting | L (geen N) |
| Kanalen | 1 |
| Belasting | 10 tot 100 W voor het kanaal |
| Draadloze verbinding | Zigbee 3.0, 2,4 GHz (PIERRE Wave) |
| Bereik | 100 m (productgegevens) |
| Beveiligingen | Overbelasting, overspanning, kortsluiting en thermische bescherming |
| Systeem | PIERRE Wave-gateway of PIERRE-display |
| Inbouw | Achter de schakelaar in de inbouwdoos |
Ook de gateway is een onderdeel van het systeem. Lees de handleiding van The One Wave Gateway voor de plek en de aansluiting.
The One Wave Gateway: de gateway die uw lichtmodules en andere Wave-apparaten koppelt, met Zigbee op 2,4 GHz en een 5 V USB-C-voeding.
Bekijk productWanneer kiest u een module mét N?
Is er wel een nulleider bij de schakelaar, dan kiest u de variant met N. De handleiding meldt dat die module ook als Zigbee-repeater werkt en het netwerk versterkt. De variant zonder N doet dat niet. Voor een module met N, die tot vier kanalen heeft, leest u de handleiding van de lichtmodule L+N.
Koop de lichtmodule zonder N Alle PIERRE-producten
Veelgestelde vragen
Wat is het verschil tussen de modules met en zonder N?
De module zonder N heeft alleen L nodig. De module met N heeft ook een nulleider nodig, en werkt als Zigbee-repeater. Gebruik de variant zonder N alleen waar bij de schakelaar geen nulleider beschikbaar is.
Welke lampen kan ik aansluiten?
De handleiding noemt lichtlasten zoals plafondlampen en paneelverlichting, binnen de nominale belasting. De productgegevens geven 10 tot 100 W voor het kanaal aan. Controleer de belasting van uw lampen voordat u bestelt.
Werkt het licht nog als de internetverbinding wegvalt?
Ja, de module blijft lokaal werken. U schakelt het licht met de wandschakelaar en bedient het via het display. Alleen de bediening op afstand vanuit de app valt dan weg.
Hoe reset ik de module?
Schakel de gekoppelde wandschakelaar vijf keer achter elkaar, of houd de reset key ongeveer 10 seconden ingedrukt tot het lampje knippert.
Kan ik meerdere wandschakelaars aan één module koppelen?
De handleiding noemt meerpolige schakeling als mogelijkheid, en de schema's daarvoor staan in de handleiding. Volg het schema voor uw situatie en laat de aansluiting door een elektricien controleren.
Kort samengevat
- De lichtmodule zonder N heeft alleen L nodig. Sluit nooit een nulleider aan op deze module.
- Koppel de module in de Smart PIERRE-app via Settings, Add Wave I/O en Find Devices, met een gateway of display in het systeem.
- Het licht blijft lokaal werken als het internet uitvalt, en de laatste stand blijft bewaard na een stroomstoring.
Weet u niet zeker of uw schakelaar een nulleider heeft? Mail naar info@wifi-center.nl of stuur uw vraag via de contactpagina. Werkt u als installateur? Bekijk ook zakelijk bestellen.
