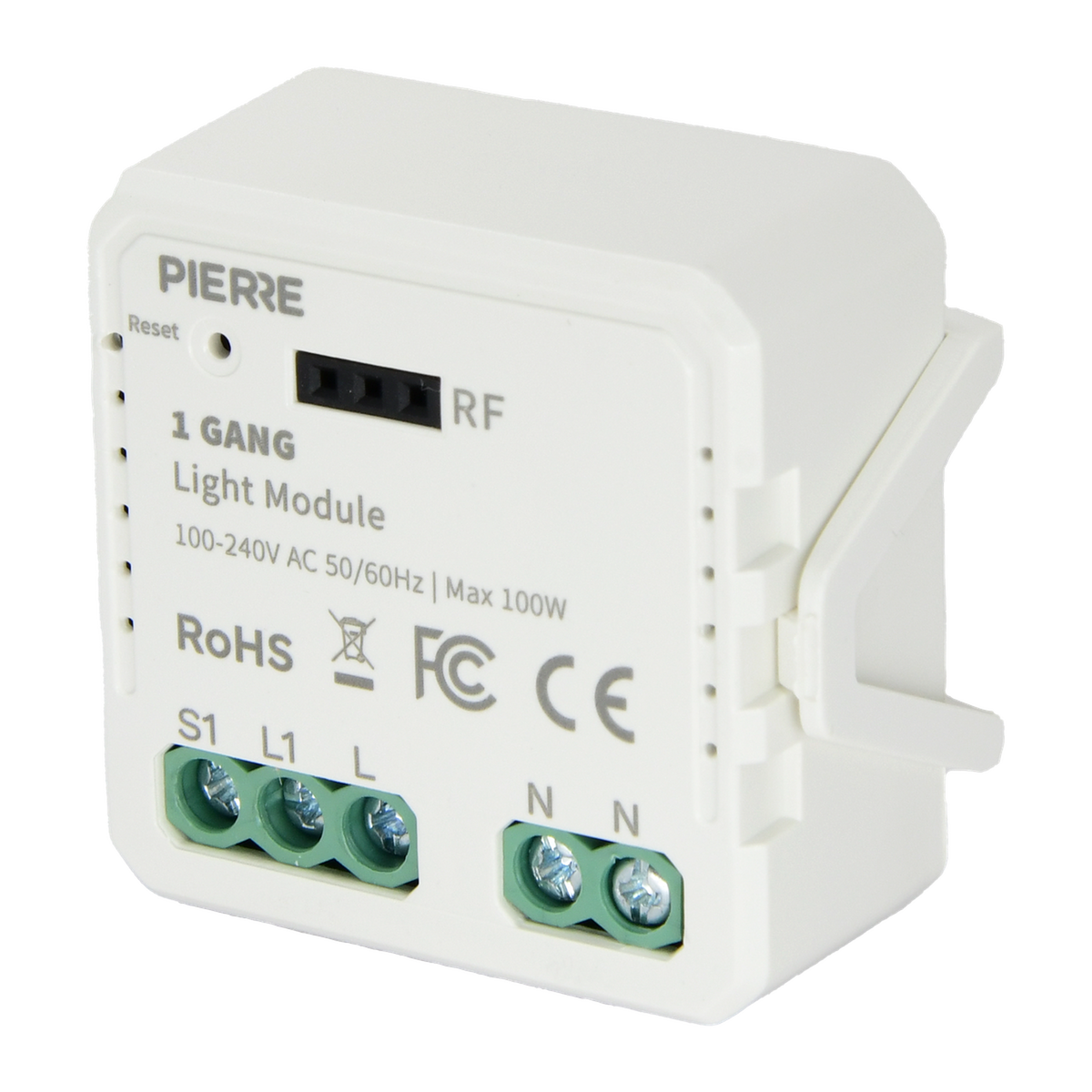

De PIERRE Wave lichtmodule 1-kanaals (L+N, SKU PW-MOD-L-1G-NL-MINI) schakelt één lichtkanaal draadloos via het PIERRE Wave-systeem. Hij werkt op 100–240 V AC, schakelt tot 10 A en heeft een L- en een N-aansluiting nodig. U plaatst de module in een standaard inbouwdoos achter de wandschakelaar, koppelt hem met de Smart PIERRE-app aan een gateway of display en bedient het licht daarna op afstand of via het systeem. Hieronder vindt u de bedrading, het koppelen en de oplossing bij storingen.
Wave lichtmodule 1-kanaals (L+N): de lichtmodule 1-kanaals past in een standaard inbouwdoos en schakelt tot 10 A, met een maximale belasting van 2300 W of 250 W per LED.
Bekijk productWelke lichtmodule met N past bij uw aantal lichtpunten?
De L+N-familie bestaat uit vier varianten, van één tot vier kanalen. Elk kanaal schakelt een eigen lichtpunt. De tabel zet de belangrijkste gegevens naast elkaar. De 1-kanaals variant staat hierboven; de andere drie vindt u hieronder.
| Variant | Kanalen | Stroomsterkte | Maximale belasting | Bereik |
|---|---|---|---|---|
| 1-kanaals L+N (PW-MOD-L-1G-NL-MINI) | 1 | 10 A | 2300 W, 250 W per LED | 200 m |
| 2-kanaals L+N (PW-MOD-L-2G-NL-MINI) | 2 | 10 A | 2 × 2300 W, 2 × 250 W per LED | 200 m |
| 3-kanaals L+N (PW-MOD-L-3G-NL) | 3 | 5 A | 3 × 125 W voor LED | 200 m |
| 4-kanaals L+N (PW-MOD-L-4G-NL) | 4 | 10 A per kanaal | 4 × 250 W voor LED | 200 m |
De gegevens van de 2-kanaals variant komen uit de productgegevens en de handleiding van die variant. De gegevens van de 3- en 4-kanaals varianten komen alleen uit de productgegevens.
Wave lichtmodule 2-kanaals (L+N): twee kanalen die elk een eigen lichtpunt schakelen, met maximaal 2300 W per kanaal of 250 W per LED.
Bekijk product
Wave lichtmodule 3-kanaals (L+N): drie kanalen met 5 A en een maximale belasting van 3 × 125 W voor LED.
Bekijk product
Wave lichtmodule 4-kanaals (L+N): vier kanalen van 10 A per kanaal, met een maximale belasting van 4 × 250 W voor LED.
Bekijk productWat is de lichtmodule met N en waarvoor gebruikt u hem?
De module schakelt een lichtkanaal op afstand. U bedient het licht met de gewone wandschakelaar, via de Smart PIERRE-app en via het PIERRE-display. De handleiding stelt dat de module geschikt is voor elke standaard wandschakelaar en drukknop op de S-ingangen. Ook meerpolige schakeling is mogelijk, met de schema's uit de handleiding.
Omdat de module een nulleider heeft, werkt hij ook als Zigbee-repeater. Hij versterkt het netwerk, en dat maakt hem een goede keuze op een plek die in het netwerk moet meedoen. Het verschil met de variant zonder N leest u in ons artikel over lichtmodule of wandschakelaar: wat past bij uw situatie? Het hele systeem legt u uit in onze PIERRE smart home handleiding.
Wat heeft u nodig voor deze lichtmodule?
De module werkt pas met een PIERRE Wave-gateway of PIERRE-display. Voor een complete installatie heeft u de volgende onderdelen nodig.
- Wave lichtmodule 1-kanaals (L+N): de module zelf.
- The One Wave Gateway (PW-SZG): de gateway die de module koppelt. De handleiding noemt een PIERRE Wave-gateway of PIERRE-display als vereist onderdeel.
- Of een PIERRE-display, zoals het Smart Home bedieningspaneel Berlin 10 inch. U kiest zelf het displaymodel.
- Een gewone wandschakelaar of drukknop per schakelpunt, aangesloten op de S-ingangen van de module.
- Een L- en N-aansluiting in de inbouwdoos, met een kabel van 1,5 mm² vanuit de elektrische doos naar de module.
- De Smart PIERRE-app, voor het koppelen en de instellingen.
Een aparte PIERRE-voeding is niet nodig. De module werkt op 100–240 V AC.
Hoe bedraadt u de lichtmodule met N?
Installatie is werk aan de netspanning. Laat dit uitvoeren door een gekwalificeerde elektricien. De handleiding beschrijft drie trajecten, die hieronder staan.
| Traject | Aders | Doorsnede | Kabeltype |
|---|---|---|---|
| Van de elektrische doos naar de lichtmodule | 2 (L, N) | 1,5 mm² | NYM-O |
| Van de lichtmodule naar de lichtpunten | 2 (L1, N) | 1,5 mm² | NYM-O |
| Van de lichtmodule naar de schakelaars | 2 (COM, S1) | 0,75 mm² | NYM-O |
Stap 1: schakel de stroom uit. Zet de stroom uit voordat u enig werk aan de installatie doet.
Stap 2: sluit de module aan volgens het schema. Voer L en N vanuit de elektrische doos naar de module. Vanuit de module gaat de geschakelde lijn L1 met de N naar het lichtpunt.
Stap 3: sluit de schakelaars aan. Elke schakelaar gaat met COM en S1 naar de module. Gebruik het schema uit de handleiding voor één, twee of drie schakelplaatsen.
Stap 4: plaats de module in de doos. Steek de module in de inbouwdoos. De handleiding noemt een diepe doos als prettig bij het bedraden.
Stap 5: schakel de stroom in. Zet de stroom weer aan en volg de koppelingsstappen hieronder.
Hoe koppelt u de lichtmodule met de Smart PIERRE-app?
Koppelen gaat via de app. Zorg dat de gateway of het display online is voordat u begint.
Stap 1: download de app. Scan de QR-code uit de handleiding om de Smart PIERRE-app te downloaden.
Stap 2: log in. Log in met uw gebruikersnaam en wachtwoord.
Stap 3: start het toevoegen. Open Settings en tik op Add Wave I/O.
Stap 4: zet de module in koppelmodus. Houd de reset key 10 seconden ingedrukt, met een klein, dun voorwerp zoals een paperclip, tot het indicatielampje begint te knipperen.
Stap 5: zoek en voeg toe. Tik op Find Devices. De app toont de gevonden apparaten. Tik op Add found devices.
Stap 6: geef de module een naam. Vul de naam, de rol en de groep in en sla op.
Stap 7: klaar. Stopt het lampje met knipperen, dan is het koppelen klaar.
De handleiding vermeldt ook een RF-receiverconnector op de module. Die wordt volgens de handleiding niet ondersteund. Gebruik hem dus niet bij de installatie.
Wat betekent het indicatielampje van de lichtmodule?
Het indicatielampje knippert tijdens het koppelen. Zodra het stopt met knipperen, is het koppelen voltooid. De handleiding noemt geen andere kleuren of codes. Meer over de LED-betekenissen van PIERRE leest u in PIERRE LED-betekenis.
Hoe gebruikt u de lichtmodule na het koppelen?
De module werkt lokaal. De handleiding meldt dat u het licht met de wandschakelaar kunt schakelen en vanuit het display kunt bedienen, ook als het internet wegvalt. Alleen de bediening op afstand vanuit de app is dan niet beschikbaar.
Bij een stroomstoring blijft de module de laatste stand bewaren en keert hij daarna terug in die stand. U automatiseert het licht via schema's en scenario's in de app. Voor voorbeelden leest u PIERRE-scènes en automatiseringen.
Tip van de specialist
Wilt u de module resetten, dan kan dat op twee manieren. Schakel de gekoppelde wandschakelaar vijf keer achter elkaar om, of houd de reset key ongeveer 10 seconden ingedrukt tot het lampje knippert. Zo start u ook een nieuwe koppeling. Meer over het koppelen van Wave-apparaten leest u in PIERRE Wave-apparaat koppelen.
Bekijk de lichtmodule 1-kanaals (L+N) Naar smarthome
Problemen oplossen bij de lichtmodule met N
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| De module kan niet worden ingesteld | De module heeft geen stroom, de gateway is niet online, of de bedrading wijkt af van het schema. | Controleer de voeding van de module, controleer dat de gateway of het display online is, en vergelijk de bedrading met het schema. |
| Het licht reageert niet op de wandschakelaar | De bedrading van de schakelaar op COM en S1 wijkt af van het schema. | Schakel de stroom uit en controleer de aansluiting volgens het schema voor uw schakelvorm. |
| Het licht is niet op afstand te bedienen | Het internet valt weg of de app heeft geen verbinding met de gateway. | Het licht blijft werken met de wandschakelaar en het display. Herstel de verbinding van de gateway, dan werkt de app weer. |
| Het koppelen wordt niet afgerond | De reset key is niet 10 seconden ingedrukt, of het lampje knippert niet. | Houd de reset key 10 seconden ingedrukt tot het lampje knippert en start het toevoegen opnieuw. |
| De module schakelt de lamp niet | De belasting is hoger dan de nominale waarde van de module (10 A, 2300 W, of 250 W per LED). | Controleer de belasting van de lampen. Laat bij twijfel een elektricien het vermogen beoordelen. |
Wat zijn de technische specificaties van de lichtmodule met N?
| Eigenschap | Waarde |
|---|---|
| Voeding | 100–240 V AC, 50–60 Hz |
| Aansluiting | L en N (N is verplicht) |
| Stroomsterkte | 10 A |
| Maximale belasting | 2300 W, of 250 W per LED |
| Kanalen | 1 |
| Draadloze verbinding | Zigbee 3.0, 2,4 GHz (PIERRE Wave) |
| Bereik | 200 m |
| Repeater | Ja, door de aanwezige nulleider |
| Beveiligingen | Overbelasting, overspanning, kortsluiting, thermische bescherming, elektrostatische ontlading en surge |
| Bedrijfstemperatuur | -10 tot +40 °C |
| Vochtigheid | ≤ 80% RH |
| Beschermingsklasse | IP20 |
| Gewicht | 28 g |
| Kleur en materiaal | Wit, ABS+PC |
| Afmetingen | 40 x 44 x 23 mm volgens de specificatietabel (zie opmerking hieronder) |
Opmerking over de afmetingen: de handleiding geeft in de tabel met productafmetingen 39 x 39 mm, met een diepte van 18 mm zonder montageklem en 23 mm met klem. De specificatietabel noemt 40 x 44 x 23 mm. Controleer de diepte van uw inbouwdoos voordat u bestelt.
De gateway is het centrale onderdeel van het systeem. Lees de handleiding van The One Wave Gateway voor de plek en de aansluiting.
Wanneer kiest u een module met N?
Een module met N is de juiste keuze als er een nulleider bij de schakelaar aanwezig is. Voor één lichtkanaal kiest u de 1-kanaals module. Voor meerdere lichtpunten kiest u de passende variant uit de tabel bovenaan. Lees ook schakelaars zonder nulleider als er bij uw schakelaar geen N aanwezig is. Dan heeft de variant zonder N de voorkeur, zoals in onze handleiding van de lichtmodule zonder N staat.
Koop de lichtmodule 1-kanaals (L+N) Alle PIERRE-producten
Veelgestelde vragen
Wat is het verschil tussen de modules met en zonder N?
De module met N heeft L en N nodig en werkt als Zigbee-repeater. De module zonder N heeft alleen L nodig en werkt niet als repeater. Heeft u een nulleider bij de schakelaar, dan kiest u de variant met N.
Welke schakelvormen ondersteunt de module?
De handleiding toont schema's voor één, twee en drie schakelplaatsen. Kies het schema dat bij uw situatie past en laat de bedrading controleren door een elektricien.
Kan ik elke schakelaar gebruiken?
Ja, volgens de handleiding kan elke standaard wandschakelaar of drukknop op de S-ingangen worden aangesloten.
Hoe reset ik de module?
Schakel de gekoppelde wandschakelaar vijf keer achter elkaar om, of houd de reset key ongeveer 10 seconden ingedrukt tot het lampje knippert.
Wat gebeurt er bij een stroomstoring?
De module bewaart zijn laatste stand en keert daarna terug in die stand.
Kort samengevat
- De lichtmodule 1-kanaals (L+N) schakelt tot 10 A, heeft L en N nodig en past in een standaard inbouwdoos.
- Koppel de module in de Smart PIERRE-app via Settings, Add Wave I/O en Find Devices, met een gateway of display in het systeem.
- Kies de variant met N voor meer lichtpunten, en controleer de belasting vóór u bestelt.
