Bij smart home nieuwbouw of een verbouwing legt u de kabels vast voordat de wanden dichtgaan. Met PIERRE kiest u per onderdeel of het bedraad of draadloos wordt: de Pro-controller en de DIN-railvoeding vormen het bedrade hart in de meterkast, en de Wave-schakelaars en -sensoren werken draadloos via Zigbee. Hieronder leest u welke onderdelen u nodig hebt, hoe u de meterkast indeelt en welke bedrading u in de wanden moet voorzien.
Bekijk de Pro controller Alle PIERRE-producten
Wat heeft u nodig voor smart home nieuwbouw met PIERRE?
Een PIERRE-installatie in nieuwbouw combineert vaak een bedrade kern en een aantal draadloze onderdelen. Dit is een complete opzet voor een woning met een bedienpaneel en een voordeur met intercom:

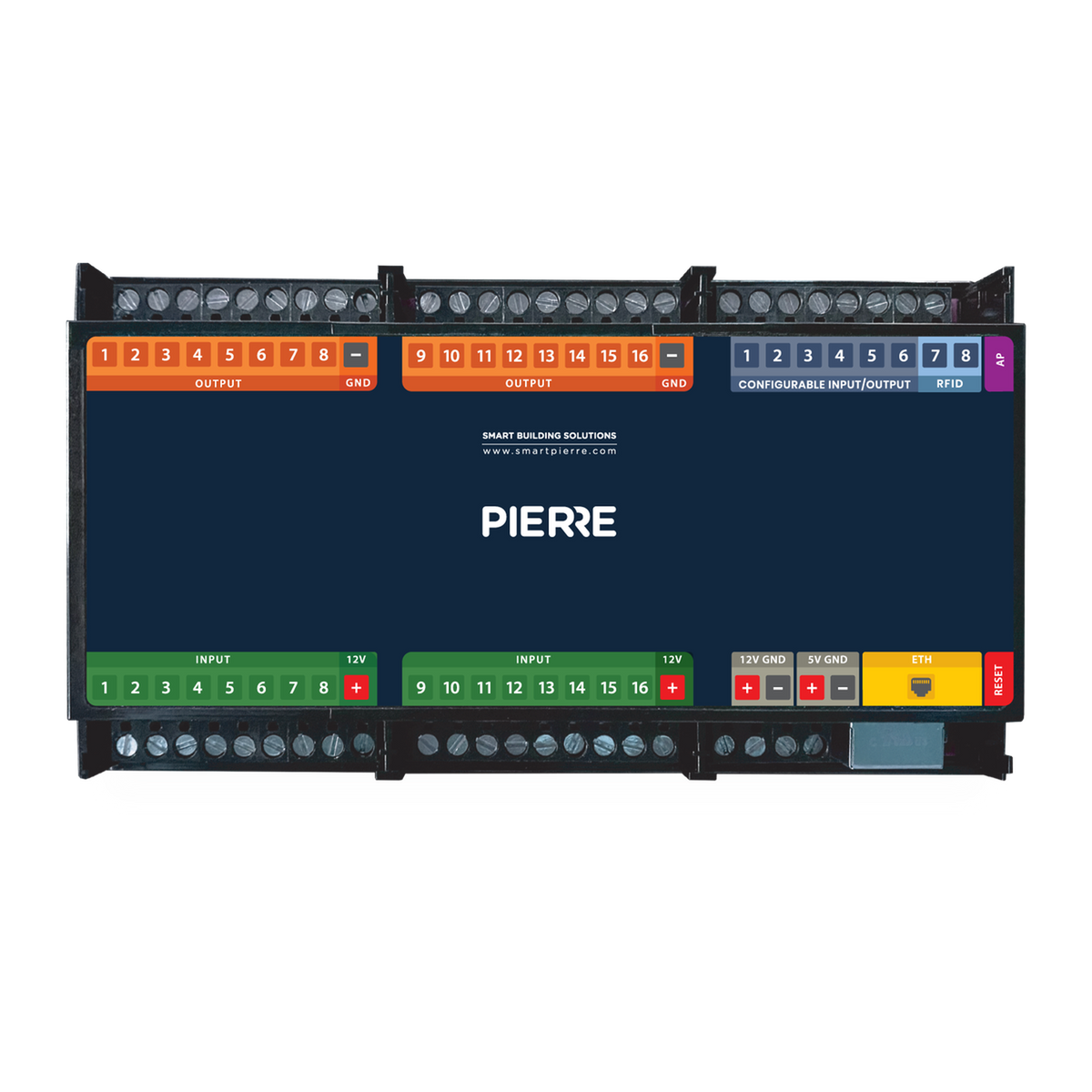

- De Smart Home controller Pro. De DIN-railcontroller voert de bedrade functies uit. Hij heeft 12 V DC nodig en 16 ingangen en 16 uitgangen.
- De DIN-railvoeding 12 V/2 A met UPS-functie. Die levert de 12 V voor de controller. Een VRLA-accu op de voeding houdt de installatie bij een stroomuitval even in bedrijf.
- Het Smart Home bedieningspaneel Berlin 10 inch. Het wandpaneel bedient de woning vanaf één plek en heeft twee relais van 200 W per circuit.
- De Intercom Springfield 1-knops. De voordeurintercom heeft een PIERRE-display nodig als binnenpost. Dat kan de Berlin zijn.
- De Flat Series wandschakelaar 2-voudig zwart (L+N). Voor draadloze wandschakelaars hebt u een PIERRE Wave-gateway nodig. Dat is de The One Wave Gateway (PW-SZG), tenzij een display de gatewayfunctie overneemt.
Een compleet overzicht van de rol van elk onderdeel vindt u in de PIERRE smart home handleiding. Meer over de keuze tussen bedraad en draadloos leest u in Wave of Pro: welke PIERRE-installatie past bij uw woning.
Wave of Pro: welke keuze past bij uw woning?
De keuze tussen bedraad en draadloos bepaalt wat u in de wanden moet voorzien. Gebruik de tabel als startpunt:
| Situatie | Kies | Waarom |
|---|---|---|
| Vaste verlichting en apparaten, en de wanden zijn nog open | Pro-controller met bedrade in- en uitgangen | De controller heeft 16 ingangen en 16 uitgangen, voor sensoren, knoppen en actuatoren. |
| Een bestaande woning die u niet wilt openbreken | Wave-schakelaars en -modules | Het Wave-netwerk werkt via Zigbee op 2,4 GHz. Er zijn geen extra stuurkabels nodig tussen de schakelaars en de gateway. |
| Voordeur met intercom en toegangscontrole | Springfield-intercom met een PIERRE-display als binnenpost | De intercom is een SIP-apparaat met een aparte netwerkaansluiting en een 12 V- of 24 V-voeding (zie de bedradingstabel). |
Ons advies: plan de meterkast en de bekabeling bedraad, ook als u later draadloze onderdelen wilt toevoegen. Een kabel die er al ligt, kost later niets. Voor de losse schakelaars en sensoren kunt u de draadloze Wave-variant alsnog kiezen.
Hoe plant u de meterkast voor een PIERRE-installatie?
Plan de meterkast in de volgorde waarin de stroom loopt. Volg deze stappen voordat u de DIN-rail vol zet:
Stap 1: Tel het vermogen op. De handleiding van de voeding zegt dat u de voeding afstemt op de totale stroom van alles wat erop aangesloten wordt. Tel dus de controller, de displays en de accessoires bij elkaar op voordat u de voeding kiest.
Stap 2: Kies de DIN-railvoeding. De voeding heeft een ingang van 100–240 V AC en levert 12 V DC. Houd rondom de voeding de vrije ruimte aan die de handleiding noemt: 40 mm boven, 20 mm onder en 5 mm aan beide zijkanten bij permanente volle belasting. Bij een warmtebron naast de voeding is 15 mm aanbevolen.
Stap 3: Sluit de accu aan. De accu komt op de terminals Bat.+ en Bat.−, met de polariteit goed. De voeding laadt de accu op met 13,8 V DC en 1,0 A zolang het net er is. Bij een stroomstoring neemt de accu over.
Stap 4: Leg de voeding naar de controller. Voor de verbinding van voeding naar controller noemt de handleiding een kabel van 2 × 0,75 mm² NYM-J, met +12 V en GND.
Stap 5: Groepeer in- en uitgangen die samenwerken. Hangt een ingang met een uitgang samen, zoals een RFID-lezer die een deur opent, dan koppelt u ze aan dezelfde controller. Zo werkt het systeem het best.
Stap 6: Bepaal de netwerkverbinding. De controller kan via Ethernet (RJ45) of 2,4 GHz wifi op het netwerk. Kiest u een vast IP-adres, leg dat dan vast in het plan.
Tip van de specialist
Zet de voeding en de controller niet naast een warmtebron. De controller werkt van 0 tot 55 °C, de voeding van -30 tot +70 °C. Houd de meterkast koel en ruim genoeg, dan blijft de installatie betrouwbaar. Meer over de indeling van de meterkast leest u in PIERRE meterkast inrichten.
Ontwerpt u een grotere installatie met een bedrade controller, lees dan PIERRE Pro: een bedrade smart home installatie in de meterkast. Voor de keuze van de controller of gateway hebt u een overzicht van gateway, controller en display nodig.
Bekijk de DIN-railvoeding Alle PIERRE-producten
Welke bedrading moet u in de wanden voorzien?
Hieronder vindt u de kabels die de handleidingen per product noemen. Laat de elektra door een erkende installateur uitvoeren en schakel de spanning uit voordat u iets aansluit.
| Product | Verbinding | Kabel volgens de handleiding |
|---|---|---|
| Berlin 10 inch display | Voeding (verplicht): L en N | NYM-O 2 × 1,5 mm² |
| Berlin 10 inch display | Verbruiker (optioneel): L1, L2 en N | NYM-O 3 × 1,5 mm² |
| Berlin 10 inch display | Netwerk (aanbevolen) naar de switch | Cat 5e U/UTP |
| Pro-controller | Voeding 12 V DC van de DIN-railvoeding | NYM-J 2 × 0,75 mm² (+12 V, GND) |
| Springfield-intercom | Netwerk (LAN) en deuropener | Volgens het bedradingsschema in de handleiding, met de spanning uit |
Let bij de Springfield-intercom op de voedingsspanning. De handleiding noemt in de bedradingsschema's een voeding van 12 V DC, terwijl de aansluitklemmen 24 V DC aangeven. Controleer dat voor u de voeding bestelt en installeert. Het installatieadvies is 1,60 m hoogte.
Hoe gaat de oplevering van een PIERRE-controller in zijn werk?
Na de bedrading start u de controller op. De LED laat zien of het apparaat in orde is. Volg deze stappen:
Stap 1: Zet de spanning op de controller. Een nieuwe controller start automatisch in de koppelmodus. Die is aangegeven met een witte LED.
Stap 2: Kies het type verbinding. In de PIERRE Partner-app kiest u een nieuwe controller en geeft u een naam. Kies daarna Ethernet of Wi-Fi, en DHCP of een vast IP-adres.
Stap 3: Controleer de LED. Groen betekent online. Rood betekent offline, bijvoorbeeld zonder internettoegang. Paars betekent dat de controller een IP-adres zoekt, en oranje wijst op een firmware-update.
Stap 4: Herstel de configuratie als het mislukt. Met de optie Restore Controller stuurt u de configuratie opnieuw naar de controller. Dat is handig als de eerste poging mislukt.
Ons advies: voor de voordeur kiest u de intercom met een display binnen. Voor de binnenpost in de woonkamer past de Berlin, die ook als thermostaat kan dienen. Zo hebt u per ruimte één vaste bedieningsplek. Meer over de displays en de intercom leest u in PIERRE bedieningspanelen en intercom.
Welke onderdelen hebt u per ruimte nodig?
Elke ruimte heeft een ander gebruik. De onderstaande onderdelen zijn de bouwstenen die u in de meeste projecten terugziet:
Smart Home controller Pro: DIN-railcontroller met Ethernet, 2,4 GHz wifi en Modbus, voor 16 ingangen en 16 uitgangen.
Bekijk product
DIN-railvoeding 12 V/2 A met UPS-functie: levert 12 V DC en laadt tegelijk een back-upaccu op.
Bekijk product
Smart Home bedieningspaneel Berlin 10 inch: 10,1-inch touchscreen met twee relais van 200 W per circuit.
Bekijk product
Intercom Springfield 1-knops: buitenpost met één beltoets, 2MP-camera en RFID-kaartlezer.
Bekijk productBekijk de Pro controller Alle PIERRE-producten
Veelgestelde vragen
Heb ik voor het display een controller nodig?
Nee. Volgens de handleiding van de Berlin verbindt het display zich via het netwerk met het systeem, bedraad of draadloos. Een directe verbinding met de controller is niet nodig.
Kan een display als thermostaat dienen?
Ja, de Berlin heeft een ingebouwde temperatuur- en luchtvochtigheidssensor en twee relais. Daarmee kan hij verwarming of koeling schakelen. U kunt er een oude thermostaat mee vervangen.
Mag het display in een badkamer of buitenruimte?
Nee. De handleiding zegt dat de displays niet waterdicht zijn en niet geschikt zijn voor vochtige omgevingen of regen. Kies voor de badkamer een andere plek.
Waarom moet een wandschakelaar met L en N in de doos zitten?
De Wave-schakelaar met L en N heeft een nulleider nodig. Heeft u alleen L in de doos, dan past een variant zonder N. Lees daarvoor het artikel over een schakelaar zonder nul.
Is de installatie geschikt voor een verhuurobject?
Dat hangt af van de opzet. Voor verhuur met meerdere eenheden lees u het artikel over smart verhuur, hotel en appartementen.
Kort samengevat
- Plan de meterkast met voeding, accu en controller, en houd de vrije ruimte rondom de voeding aan.
- Voorzie de wanden van L en N voor het Berlin-display, een NYM-J-kabel voor de controller en een netwerkkabel voor de displays en de intercom.
- Controleer de voedingsspanning van de Springfield-intercom in de handleiding, en laat de elektra door een erkende installateur uitvoeren.
Bouwt of verbouwt u en wilt u de juiste set samenstellen? Mail naar info@wifi-center.nl of stuur een bericht via de contactpagina. Voor projecten en installateurs geldt ook de pagina zakelijk bestellen.
