De PIERRE DIN-railvoedingen zetten 100–240 V AC om in een gestabiliseerde gelijkspanning voor uw PIERRE Pro-componenten. Deze pagina behandelt de 12 V/1,25 A-voeding (PP-PWR-125A-DIN), met de 12 V/2 A-variant en de 24 V/0,625 A-variant als alternatief. U klikt de voeding op de DIN-rail in de verdeelkast, sluit L en N aan op de ingang en gebruikt de V+ en V- op de uitgang voor uw controller of relaiskaart. Hieronder vindt u welke voeding bij welk vermogen past, hoe u hem aansluit en wat u doet als de uitgang geen spanning geeft.

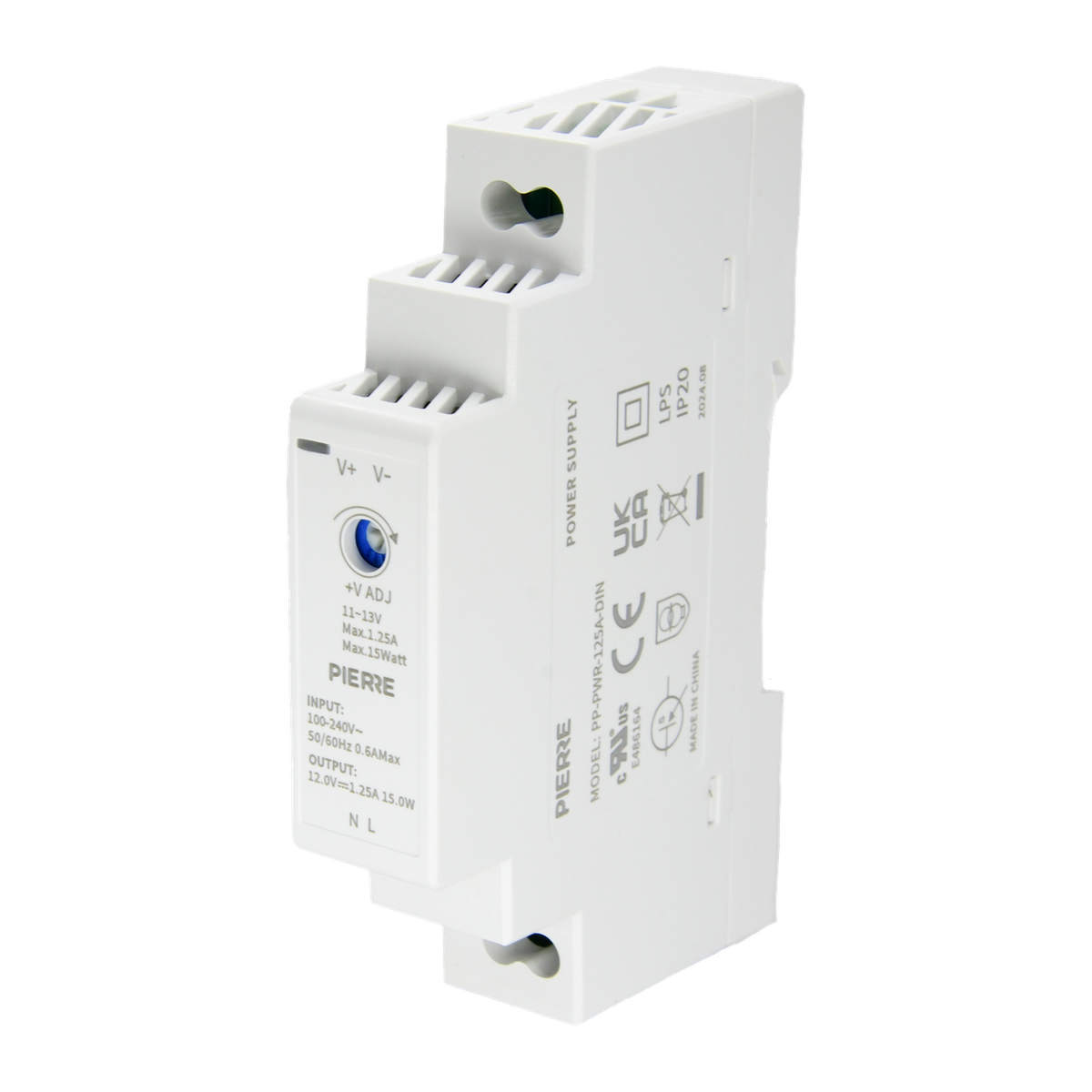

DIN-railvoeding 12 V/1,25 A: 12 V DC, maximaal 15 W, met een LED-indicator en bescherming tegen overbelasting en kortsluiting.
Bekijk productWelke PIERRE DIN-railvoeding past bij uw systeem?
De drie voedingen verschillen in uitgangsspanning en vermogen. Kies op basis van het totale verbruik van de componenten die u aansluit. De handleiding zegt dat u de voeding moet afstemmen op de totale stroom van alles wat erop zit.
| Kenmerk | 12 V/1,25 A (PP-PWR-125A-DIN) | 12 V/2 A (PP-PWR-2A-DIN) | 24 V/0,625 A (PP-PWR-24V-0625A-DIN) |
|---|---|---|---|
| Ingang | 100–240 V AC | 100–240 V AC | 100–240 V AC |
| Uitgang | 12 V DC, 1,25 A | 12 V DC, 2,0 A | 24 V DC (instelbaar 23 tot 25 V) |
| Maximaal vermogen | 15 W | 24 W | 15 W |
| Afmetingen (B × H × D) | 18 × 90 × 58 mm | 35 × 89 × 59 mm | Niet vermeld |
| Gewicht | 71 gram | 120 gram | Niet vermeld |
| Bedrijfstemperatuur | -20 tot +70 °C | -20 tot +70 °C | -20 tot +60 °C |
| Bescherming | Overbelasting, overspanning en kortsluiting | Overbelasting, overspanning en kortsluiting | Overspanning, overbelasting, kortsluiting en oververhitting |
Ons advies: voor een controller met relaiskaarten kiest u bij voorkeur de 2 A-versie, omdat die voeding bedoeld is voor zwaardere componenten zoals controllers. Tel het verbruik van de relaiskaarten daar zelf bij op. Voor een kleine opstelling met weinig verbruik kan de 1,25 A-versie volstaan, mits uw optelling dat toelaat. Hebt u een 24 V-systeem, dan is de 24 V-variant de juiste keuze.
Wat heeft u nodig voor de DIN-railvoeding?
Een DIN-railvoeding is het onderdeel dat de spanning levert. U heeft er dus een verbruiker bij nodig, en een verdeelkast om hem in te plaatsen. De handleiding noemt de controller als voorbeeld van een 12 V-verbruiker.
- DIN-railvoeding 12 V/1,25 A (PP-PWR-125A-DIN): de voeding voor 12 V DC.
- Een DIN-rail in de verdeelkast en voldoende vrije ruimte naast de voeding, die 18 mm breed is.
- Een verbruiker op 12 V, zoals de Smart Home controller Pro (PP-C-PRO) of de Smart Home controller Lite (PP-C-LITE), of een relaiskaart 4-kanaals.
- Een kabel van 2 × 0,75 mm² (NYM-J) voor de aansluiting van de uitgang naar de verbruiker. Dat is het voorbeeld uit de handleiding: +12 V en GND.
- Een gekwalificeerde elektricien voor de netspanning-aansluiting op L en N.
Meer over de controller en de relaiskaart vindt u in de handleiding van de PIERRE Pro controller en de handleiding van de relaiskaart 4-kanaals. Het hele PIERRE-systeem bespreken we in onze PIERRE smart home handleiding.
Hoe sluit u de DIN-railvoeding aan?
De voeding heeft twee rijen klemmen. De onderste rij is de ingang met L en N. De bovenste rij is de uitgang met V+ en V-. De handleiding geeft de volgorde hieronder. Het installeren van de netspanning is werk voor een elektricien.
Stap 1: schakel de netspanning uit. Zet de stroom uit in de groepenkast voordat u de voeding aansluit.
Stap 2: klik de voeding op de DIN-rail. Plaats de voeding in de verdeelkast en klik hem vast op de DIN-rail.
Stap 3: sluit de netspanning aan. Verbind L en N van het stroomnet met de ingangsklemmen van de voeding.
Stap 4: sluit de verbruiker aan. Verbind V+ met de 12 V-ingang van het apparaat en V- met de GND. Gebruik de juiste draaddikte en controleer de polariteit voordat u de stroom aanzet.
Stap 5: zet de stroom aan. Controleer de LED-indicator. Gebruikt u een 12 V-verbruiker zoals een controller, dan zet u die pas aan na de controle van de bedrading.
Tip van de specialist
Controleer de polariteit van V+ en V- twee keer. De handleiding waarschuwt dat een verkeerde aansluiting de aangesloten apparaten kan beschadigen. Een korte controle met een meter voordat u de verbruiker aansluit, kost weinig tijd en voorkomt veel problemen.
Hoe bepaalt u of de voeding genoeg stroom levert?
De handleiding geeft als vuistregel: dimensioneer de voeding op de totale stroom van alles wat u erop aansluit. Zo werkt u het stap voor stap uit:
Stap 1: noteer het verbruik van elke verbruiker. Kijk in de handleiding van elk apparaat naar de stroom op 12 V of 24 V.
Stap 2: tel alles op. Het totaal moet onder de uitgangsstroom van de voeding blijven. De 1,25 A-versie levert 1,25 A, de 2 A-versie 2,0 A.
Stap 3: houd rekening met de temperatuur. De handleiding bevat derating-curves. Bij een hogere omgevingstemperatuur kan de voeding minder van zijn nominale belasting leveren, dus houd een marge aan.
Komt het totaal dicht bij de limiet, kies dan de volgende stap omhoog. Voor een controller met relaiskaarten is de 2 A-versie daarom vaak de veiligere keuze.
Wat betekent de LED-indicator en wat doet u bij een storing?
Alle DIN-railvoedingen hebben een LED-indicator. De handleiding beschrijft de betekenis van de LED niet in detail, dus gebruik de LED als een eerste indicatie dat de voeding onder spanning staat. Zie de tabel hieronder voor de meest voorkomende storingen.
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| Geen 12 V op de uitgang | Geen netspanning op de ingang | Controleer de aansluiting op L en N en of de groep onder spanning staat. Het ingangsbereik is 100–240 V AC. |
| De verbruiker werkt niet | V+ en V- zijn verwisseld, of de GND is niet verbonden | Sluit V+ aan op de 12 V-ingang en V- op GND van het apparaat. Controleer de polariteit. |
| De voeding levert geen spanning meer | Overbelasting of kortsluiting op de uitgang; de voeding heeft bescherming hiervoor | Haal de verbruiker los, controleer de bedrading op kortsluiting en verminder de belasting. Sluit daarna opnieuw aan. |
| De voeding wordt warm of presteert minder | Hoge omgevingstemperatuur of een te hoge belasting | Plaats de voeding binnen -20 tot +70 °C en 20 tot 90 % luchtvochtigheid, niet-condenserend. Verlaag de belasting of kies een grotere voeding. |
| De uitgangsspanning klopt niet | Bij de 1,25 A-voeding kan de potentiometer voor de spanning verdraaid zijn | De handleiding geeft geen instelwaarden. Laat de potentiometer alleen door een vakman bijstellen. |
Wat zijn de technische specificaties van de DIN-railvoedingen?
Waar een van beide bronnen geen waarde geeft, staat dat in de tabel.
| Eigenschap | 12 V/1,25 A (PP-PWR-125A-DIN) | 12 V/2 A (PP-PWR-2A-DIN) |
|---|---|---|
| Ingang | 100–240 V AC; aansluitingen L en N | 100–240 V AC; maximale ingangsstroom 0,8 A; aansluitingen L en N |
| Uitgang | 12 V DC, 1,25 A, 15 W | 12 V DC, 2,0 A, 24 W |
| Rendement en power factor | 85 % / 0,98 | 87 % / 0,99 |
| Afmetingen (B × H × D) | 18 × 90 × 58 mm | 35 × 89 × 59 mm |
| Gewicht | 71 gram | 120 gram |
| Bedrijfstemperatuur | -20 tot +70 °C | -20 tot +70 °C |
| Opslagtemperatuur | -40 tot +80 °C | Niet vermeld |
| Luchtvochtigheid | 20 tot 90 % RH, niet-condenserend | 20 tot 90 % RH, niet-condenserend |
| IP-klasse | IP20, geschikt voor de verdeelkast | IP20, geschikt voor de verdeelkast |
| Montage | DIN-rail | DIN-rail |
| LED-indicator | Ja | Ja |
| Kleur | Wit | Wit |
Hebt u een 24 V-systeem of een slankere voeding nodig? Dan kijkt u naar de 24 V/0,625 A-variant, met 100–240 V AC in, 24 V DC uit (instelbaar van 23 tot 25 V), maximaal 15 W, IP20 en een werkbereik van -20 tot +60 °C.
DIN-railvoeding 12 V/2 A: 24 W bij 2 A, voor controllers en sensoren met meer verbruik.
Bekijk product
DIN-railvoeding 24 V/0,625 A: 24 V DC, instelbaar van 23 tot 25 V, maximaal 15 W.
Bekijk product
Smart Home controller Pro: DIN-railcontroller die op 12 V DC werkt, met 16 ingangen en 16 uitgangen.
Bekijk productBestel de DIN-railvoeding 12 V/1,25 A Bekijk de 12 V/2 A-variant Alle PIERRE-producten
Veelgestelde vragen
Welke voeding heb ik nodig voor een PIERRE Pro controller?
De handleiding van de DIN-railvoeding noemt de controller als voorbeeld van een 12 V-verbruiker. Voor één controller met enkele relaiskaarten kiest u bij voorkeur de 12 V/2 A-variant, omdat die meer marge geeft. Tel bij twijfel het verbruik van alle apparaten op en vergelijk dat met de uitgangsstroom.
Kan ik de voeding ook gebruiken voor een 24 V-systeem?
De 12 V-voedingen leveren 12 V DC. Voor een 24 V-systeem heeft u de 24 V/0,625 A-variant nodig. Die is instelbaar van 23 tot 25 V, zodat u de spanning op uw systeem kunt afstemmen. Controleer de spanning van uw eigen apparaten voordat u aansluit.
Mag ik de voeding zelf op het stroomnet aansluiten?
Het aansluiten op L en N is 230 V-werk. De handleiding vraagt om de stroom uit te schakelen en de aansluiting zorgvuldig uit te voeren. Laat dit door een gekwalificeerde elektricien doen, zeker in een verdeelkast met meerdere groepen.
Wat is het verschil tussen de 1,25 A- en de 2 A-variant?
De 1,25 A-versie levert 12 V DC met een maximaal vermogen van 15 W. De 2 A-versie levert 2,0 A bij 12 V DC, dus 24 W. Hij heeft ook een iets grotere behuizing van 35 mm breed, tegen 18 mm voor de 1,25 A-versie.
Hoe stel ik de uitgangsspanning in op de 1,25 A-voeding?
De handleiding noemt een potentiometer voor de spanning, maar geeft geen instelwaarden. Draai daarom niet zomaar aan de potentiometer. Laat het bijstellen door een vakman doen die de spanning meet.
Waar vind ik meer over het inrichten van een meterkast?
In onze gids meterkast inrichten voor PIERRE: DIN-rail, voeding en noodstroom staat de volgorde van de componenten. Voor een bedrade installatie leest u ook PIERRE Pro: een bedrade smart home installatie in de meterkast.
Kort samengevat
- De 12 V/1,25 A-voeding levert 15 W en is geschikt voor kleinere 12 V-verbruikers. Voor controllers kiest u bij voorkeur de 2 A-versie.
- Sluit de voeding aan op L en N aan de ingang en gebruik V+ en V- aan de uitgang, na controle van de polariteit.
- Tel het verbruik van alle apparaten op en houd rekening met de temperatuur, want de handleiding noemt derating.
Twijfelt u welke voeding bij uw controller en relaiskaarten past, of uw meterkast de juiste groep heeft? Mail naar info@wifi-center.nl of stuur een bericht via de contactpagina. Bouwt u een installatie voor meerdere woningen of een bedrijfspand? Bekijk dan ook zakelijk bestellen.
