De PIERRE Pro waterlekkagesensor (SKU PP-SNS-FS) meldt water op de plek waar u hem legt. Hij ligt op de vloer, op het laagste punt waar water zich zou verzamelen, en hij wordt bedraad aan een ingang van de PIERRE Pro- of Lite-controller. Hij heeft geen batterij nodig en heeft een IP67-behuizing. De fabrikant noemt kelders, badkamers en bergingen als toepassing. Deze handleiding legt uit wat u nodig heeft, hoe u de sensor aansluit en hoe u hem in de Smart PIERRE-app instelt.
Deze handleiding hoort bij ons overzicht van de PIERRE-sensoren en bij de PIERRE smart home handleiding. Twijfelt u welke watersensor past bij uw situatie? Lees dan ook waterlekkage op tijd ontdekken: welke watersensor kiest u?

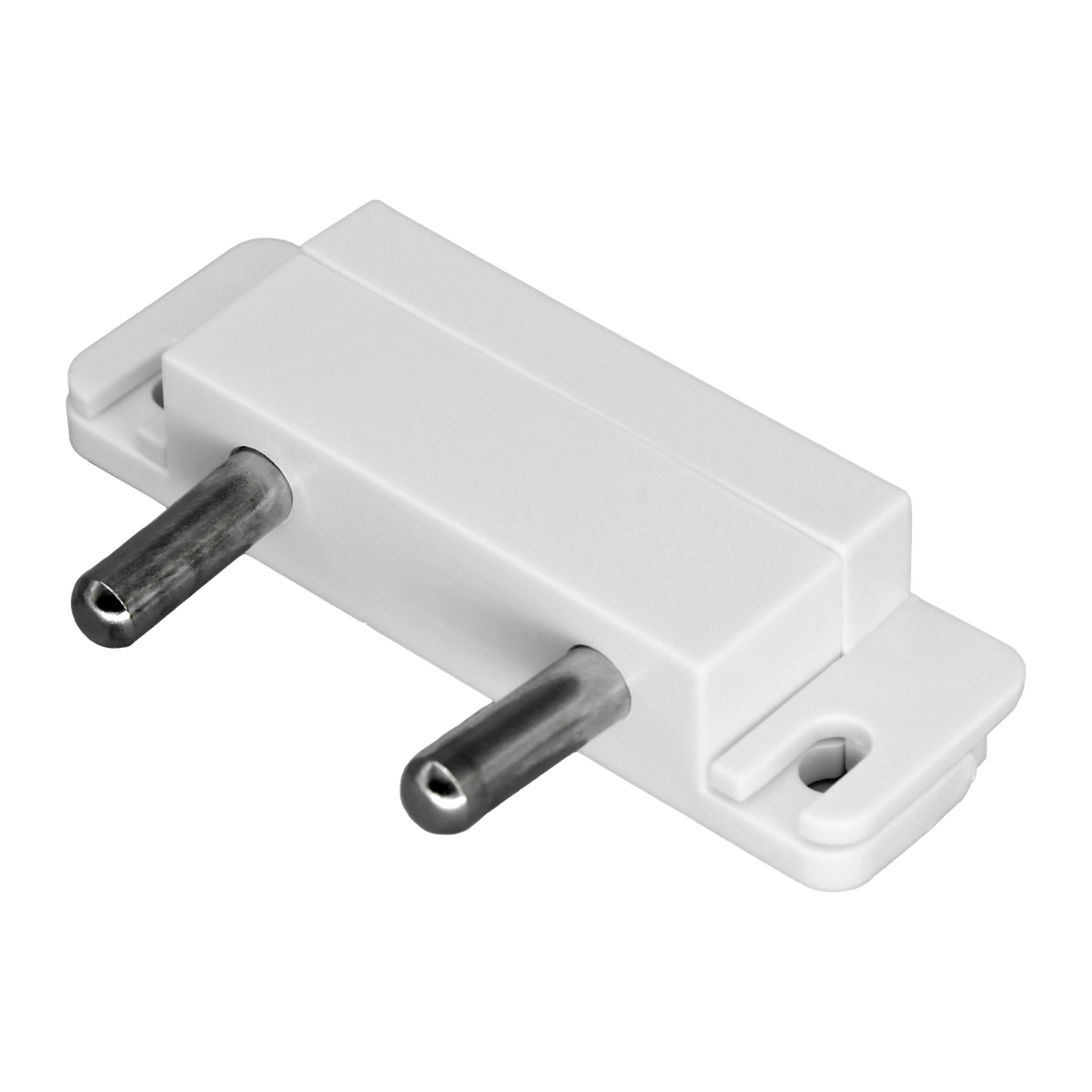

PIERRE Pro waterlekkagesensor: IP67-behuizing, bedraad aan de controller, en de contacten meten direct op de vloer of tegen de muur.
Bekijk productWat is de PIERRE Pro waterlekkagesensor en waarvoor gebruikt u hem?
De sensor meldt aanwezigheid van water. Hij detecteert water door geleiding of capaciteit tussen zijn contacten. Het systeem krijgt dan een melding. Volgens de manual gaat er een melding naar de app, en kan een lokaal hoorbaar alarm klinken. Ook kan de gebeurtenis een scenario starten, het belangrijkste voorbeeld is het sluiten van een motorventiel op de waterleiding.
Typische plekken zijn onder de gootsteen, naast de wasmachine en de vaatwasser, in de kelder, bij de boiler en bij de verdeler van de waterleiding. De manual wijst er ook op dat de contacten op de vloer moeten liggen. Staat de sensor boven de vloer, dan detecteert hij niets.
U gebruikt de sensor onder meer om:
- de hoofdkraan van de waterleiding automatisch te sluiten zodra er een lek is;
- een melding te sturen naar de gebruikers die dat moeten weten;
- de sensoren ook in de weg-modus mee te laten doen, zodat een onbewoond huis beschermd blijft.
Wat heeft u nodig?
De sensor is bedraad en heeft een PIERRE Pro- of Lite-controller met een vrije ingang nodig. De sensor krijgt zijn spanning van de controller. De controller werkt op 12 V DC en heeft daarom een 12 V-voeding nodig.
- PIERRE Pro waterlekkagesensor (PP-SNS-FS): de sensor zelf, met IP67-behuizing.
- PIERRE Smart Home controller Pro (PP-C-PRO): de controller voor de DIN-rail met 16 ingangen en 16 uitgangen.
- Of PIERRE Smart Home controller Lite (PP-C-LITE), die de manual ook als controller voor deze sensor noemt.
- DIN-railvoeding 12 V/2 A (PP-PWR-2A-DIN): de 12 V DC-voeding voor de controller.
- Bedrading: per sensor één kabel met twee aders, Cat 5e U/UTP, 0,2 mm² (24 AWG), naar de meterkast.
De manual adviseert om op de inkomende waterleiding een gemotoriseerd ventiel te plaatsen en dat aan de sensor te koppelen. Meer over de inrichting van de meterkast leest u in hoe u de meterkast inricht voor PIERRE.
Hoe sluit u de waterlekkagesensor aan?
De controller en de 12 V-voeding zitten in de meterkast. Het aansluiten van de voeding op 230 V laat u door een gekwalificeerde elektricien doen. De bedrading van de sensor kunt u daarna volgen met de stappen hieronder, met de spanning uit.
Stap 1: Leg de kabel sterrenvormig Trek per sensor een eigen kabel naar de meterkast. De manual schrijft een sterbedrading voor, dus geen sensoren achter elkaar aan één kabel.
Stap 2: Sluit PIN 1 aan op +12 V Verbind PIN 1 van de sensor met +12 V van de controller. Controleer vóór het aansluiten welke draad op welke PIN zit. Zie de opmerking hieronder.
Stap 3: Sluit PIN 2 aan op een ingang Verbind PIN 2 met een vrije PIERRE-ingang, bijvoorbeeld IN1. Welke ingang het is, legt u later vast in de app bij Pin.
Stap 4: Leg de sensor op het laagste punt Plaats de contacten op de vloer, op de plek waar water als eerste zou stromen. Bij een wandmontage plaatst u de sensor laag tegen de muur.
Stap 5: Controleer en zet de spanning aan Loop de klemmen na en zet daarna pas de controller onder spanning.
Tip van de specialist
Let op de aansluiting. De manual zegt PIN 1 op +12 V en PIN 2 op een PIERRE-ingang. Volg bij twijfel de manual en laat de aansluiting door uw installateur controleren voordat u de spanning aanzet.
Na de bedrading is de controller het volgende. Die stuurt de ingangen en uitgangen van uw installatie aan.
Bekijk de watersensor Alle PIERRE-producten
Hoe koppelt u de waterlekkagesensor aan de Smart PIERRE-app?
De sensor koppelt u niet via een zender. U voegt hem toe als ingang aan de controller. De configuratie gebeurt in de PIERRE Partner-app. Daarna verschijnt de sensor in de Smart PIERRE-app.
Stap 1: Kies de controller Tik op de controller waaraan u de sensor wilt toevoegen.
Stap 2: Open de ingangen Open het tabblad Inputs en tik op Add.
Stap 3: Kies het type Kies in de lijst de Leakage sensor.
Stap 4: Vul het formulier in Geef de sensor een Name, kies een Role en een Group, kies de Pin en voeg een Photo toe. Vul de Identifier in als uw elektrische project er een gebruikt.
Stap 5: Stel het signaaltype in Kies onder Advanced het signaal dat de sensor activeert: Rising, Falling, Change of Change inverted.
Stap 6: Stel de timeout in Bij Timeout stelt u in hoelang de sensor actief blijft in de automatische modus.
Stap 7: Sla op Tik op Save and Submit.
Daarna kunt u een scenario koppelen, bijvoorbeeld het sluiten van het motorventiel. Hoe u scènes maakt, leest u in scènes, schema's en automatiseringen in de Smart PIERRE-app.
Welke LED-meldingen heeft de controller?
De waterlekkagesensor zelf heeft geen LED-indicatie die de manual beschrijft. De status van de controller waaraan hij hangt, laat u wel zien met de LED. De kleuren uit de manual staan hieronder.
| LED-kleur | Betekenis |
|---|---|
| Groen | Online en verbonden. |
| Rood | Offline: geen netwerk of geen internet. |
| Lichtblauw | AP-modus. De controller zendt een eigen netwerk uit voor de instelling. |
| Donkerblauw | AP-modus, beheerd via de PIERRE Partner-app. |
| Paars | De controller zoekt een IP-adres bij de router. |
| Oranje | De controller downloadt een firmware-update. |
Staat de LED rood? Controleer dan eerst de netwerkkabel en de internetverbinding. Lees ook PIERRE-apparaat offline of traag? Zo lost u het op.
Instellingen en gebruik
In de app stelt u de sensor in bij de ingang. De tabel laat zien wat elke instelling doet.
| Instelling | Wat u kiest |
|---|---|
| Name | Een naam die de plek aangeeft, zoals "Wasmachine kelder". |
| Role | De rol van de sensor in de installatie. |
| Group | Een groep die logisch is voor de I/O en scenario's. |
| Pin | De aansluiting op de controller waar de sensor op zit. |
| Identifier | De identificatie van de ingang in het elektrische project. |
| Advanced | Het signaaltype: Rising, Falling, Change of Change inverted. |
| Timeout | De tijd dat de sensor actief blijft in de automatische modus. |
Geef elke sensor een naam die de plek aangeeft. De manual adviseert dit ook. Zo weet u bij een melding meteen waar het lek is, zonder te zoeken.
Problemen oplossen
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| De sensor werkt niet. | De polariteit is omgekeerd, of de contacten zijn nat of met elkaar verbonden. | Controleer de aansluiting en droog de contacten. Let ook op de kabel. |
| De sensor meldt voortdurend water. | De contacten zijn nat of door vuil verbonden. | Droog de contacten en maak ze schoon. |
| De nieuwe sensor toont nog geen status. | Een nieuw toegevoegde sensor heeft eerst een statuswijziging nodig. | Maak de contacten één keer nat en droog ze daarna. |
| De sensor reageert niet in de app. | De sensor staat niet in de configuratie van de PIERRE Partner-app. | Controleer of de sensor als ingang bij de controller staat. |
| De sensor reageert niet op water. | De sensor ligt niet op de vloer, op het laagste punt. | Leg de contacten op de vloer en controleer de bedrading. |
| Het motorventiel sluit niet bij een lek. | Het scenario is niet ingesteld. | Controleer of het scenario aan de sensor is gekoppeld. |
| De controller is rood. | De controller is offline. | Controleer de netwerkkabel en de internetverbinding. |
Technische specificaties
| Eigenschap | PP-SNS-FS |
|---|---|
| Type | Bedrade waterlekkagesensor (flood sensor) |
| Afmetingen | 63 × 35 × 13 mm (B × H × D) |
| Behuizing | ABS, wit, IP67 |
| Montage | Op de vloer of tegen de muur, laag |
| Voeding | 12 V DC van de controller. |
| Uitgang | NPN, bedoeld voor integratie in alarmsystemen |
| Batterij | Geen |
| Bekabeling | 2 aders, Cat 5e U/UTP, 0,2 mm² (24 AWG) |
PIERRE Smart Home controller Pro: 16 ingangen en 16 uitgangen, Ethernet, 2,4 GHz Wi-Fi en Modbus op 12 V DC. Hiermee sluit u de watersensor en het motorventiel op één plek aan.
Bekijk product
PIERRE DIN-railvoeding 12 V/2 A: 12 V DC en 2 A (24 W) in de verdeelkast, met een aansluiting voor L en N.
Bekijk productBekijk de watersensor Alle PIERRE-producten
Veelgestelde vragen
Waar plaatst u de waterlekkagesensor?
Plaats hem dicht bij waterbronnen: onder de gootsteen, naast de wasmachine en de vaatwasser, bij de boiler en de verdeler. De contacten moeten op de vloer liggen, op het laagste punt waar water zich zou verzamelen.
Hoe controleert u of de sensor goed is aangesloten?
Sluit de 12 V kort aan op de ingang die de sensor gebruikt. Wordt de stip in de app groen, dan zit het probleem in de sensor of in de kabel. Controleer dan de kabel op breuk en de polariteit.
Wat gebeurt er als de sensor water detecteert?
De gebeurtenis gaat naar de app. Een lokaal alarm kan klinken. Het kan ook een scenario starten, zoals het sluiten van een motorventiel op de hoofdkraan. Zonder motorventiel of scenario sluit de installatie niets af. U ontvangt dan alleen de melding.
Test ik de sensor bij de oplevering?
Ja, en dat advies komt uit de manual. Test met een vochtige doek en controleer zowel de melding als de actie van het ventiel. De manual adviseert dit bij de oplevering.
Moet ik de ingang en de uitgang op dezelfde controller zetten?
Ja, als de ingang een uitgang stuurt. Beide moeten dan op dezelfde controller staan. Dat geldt ook voor de sensor en het motorventiel.
Kort samengevat
- De PIERRE Pro waterlekkagesensor hoort op de vloer, op het laagste punt, en werkt bedraad via de controller.
- Gebruik een 12 V-voeding voor de controller en voeg de sensor toe als ingang in de Smart PIERRE-app.
- Koppel de sensor aan een scenario als een motorventiel de waterleiding moet sluiten, en test bij de oplevering met water.
Hulp nodig bij de aansluiting of het kiezen van een controller? Mail info@wifi-center.nl of stuur een bericht via de contactpagina. Werkt u voor een zakelijk project? Bekijk dan ook zakelijk bestellen bij WiFi Center.
