Met de PIERRE Pro bewegingssensor 360 voor plafondmontage (PP-SNS-MOTION-C) meldt uw installatie beweging in een ruimte. De sensor heeft 360° detectie en is bedraad aan een PIERRE Pro of Lite controller. U hebt drie aders nodig: +12 V, GND en signaal. Bridge daarna de IN- en +12 V-klem op de sensor, sluit OUT aan op een ingang van de controller en voeg de ingang toe in de app.
Deze handleiding is voor installateurs en eigenaren die een bewegingssensor in een PIERRE-installatie willen plaatsen. Ze beschrijft de plafondversie (PP-SNS-MOTION-C) en de inbouwversie (PP-SNS-MOTION-F), en de aansluiting en configuratie zijn voor beide gelijk. We volgen de officiële handleiding.

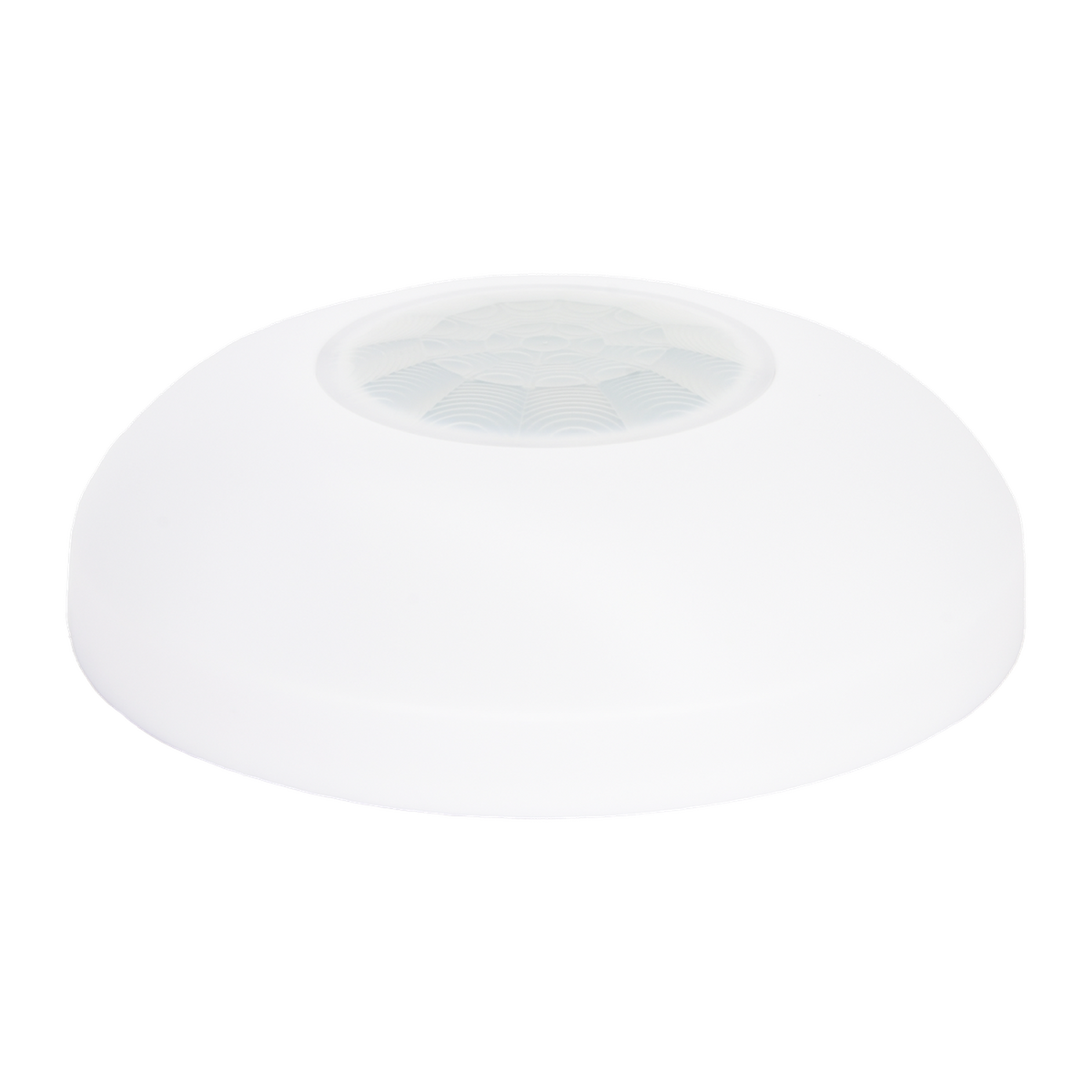

Pro bewegingssensor 360 (plafondmontage): 360° detectie, bij 2,5–3 m montagehoogte met een doorsnede van 6–8 m.
Bekijk productWat is de bewegingssensor en waarvoor gebruikt u hem?
De bewegingssensor is een ingang voor de PIERRE-controller. Hij meldt beweging, en de controller kan daarop een actie koppelen, zoals het aan- of uitzetten van licht. De handleiding noemt de sensor een plafondsensor met 360° detectie. Hij combineert PIR met microgolftechniek op 5,8 GHz.
Een bewegingssensor past in ruimten waar mensen langs lopen, zoals gangen en hallen. Voor kantoren en woonkamers waar mensen ook stilzitten, is een aanwezigheidssensor vaak beter. De handleiding zegt dat een bewegingssensor beweging meldt, en dat een aanwezigheidssensor ook iemand meldt die stil zit. Die sensor vindt u in onze handleiding over de Pro aanwezigheidssensor 360.
Wilt u eerst weten of een bewegingssensor of een aanwezigheidssensor bij uw situatie past? Lees dan de vergelijking aanwezigheid of beweging.
De sensor heeft in de handleiding geen eigen voeding. De 12 V komt van de controller. Die controller heeft zelf een 12 V-voeding nodig.
Wat heeft u nodig voor de bewegingssensor?
De handleiding noemt een bedrade installatie: de sensor heeft een PIERRE Pro of Lite controller nodig met een vrije ingang. Voor één sensor kiest u dus minimaal de volgende onderdelen:
- De sensor: de Pro bewegingssensor 360 (plafondmontage) (PP-SNS-MOTION-C). Voor inbouw in het plafond kiest u de Pro bewegingssensor 360 (inbouw) (PP-SNS-MOTION-F).
- De controller: een Smart Home controller Pro (PP-C-PRO) of een Smart Home controller Lite (PP-C-LITE), met een vrije ingang voor de sensor.
- Een 12 V-voeding voor de controller: de DIN-railvoeding 12 V/2 A of de DIN-railvoeding 12 V/2 A met UPS-functie. Die voedt de controller, en de controller levert op zijn beurt de 12 V voor de sensor.
- Bedrading: per sensor één kabel met drie aders van 0,2 mm² (24 AWG), Cat 5e U/UTP, voor +12 V, GND en SIGNAL. De handleiding noemt dit één doorlopende run naar de controller.
Voor de verdeler en de bekabeling kunt u ook het overzicht van onze PIERRE-sensoren lezen. Een algemeen overzicht van alle handleidingen staat in de PIERRE smart home handleiding.
Hoe bedraadt u de bewegingssensor op de controller?
De aansluiting is bij de plafond- en de inbouwversie gelijk. Schakel de voeding uit voordat u draden aansluit.
Stap 1: sluit de voeding aan. Verbind de +12 V-klem van de sensor met de +12 V-uitgang van de controller.
Stap 2: sluit de aarde aan. Verbind de GND-klem van de sensor met de GND-klem van de controller.
Stap 3: schakel de uitgangslogica in. Brug de IN- en +12 V-klem op de sensor. Deze brug zet de uitgangslogica aan.
Stap 4: sluit het signaal aan. Verbind de OUT-klem van de sensor met een PIERRE-ingang op de controller, bijvoorbeeld INPUT 1.
Bij meerdere sensoren voert u elke sensor apart terug naar de meterkast in een sterstructuur. Zo blijft elke sensor op zijn eigen ingang werken. Op de controller heeft u een vrije ingang per sensor nodig.
Wilt u de sensor zonder ervaring van een installateur plaatsen? De bedrading is laagspanning, maar de voeding van de controller hangt aan het net. Die 230 V-aansluiting laat u door een gekwalificeerde elektricien doen.
Bekijk de bewegingssensor Alle PIERRE-producten
Hoe voegt u de bewegingssensor toe in de app?
De handleiding beschrijft de stappen in de app. De handleiding spreekt van "de app"; de FAQ verwijst voor de configuratie naar de PIERRE Partner-applicatie. Volg deze stappen na de bedrading.
Stap 1: kies de controller. Tik op de controller waaraan u een nieuwe ingang wilt toevoegen. Om een bestaande ingang te bewerken, klikt u op de controller waaraan de ingang is gekoppeld.
Stap 2: voeg een ingang toe. Open het tabblad Inputs en tik op de knop Add. Kies in de lijst de bewegingssensor.
Stap 3: vul het formulier in. Geef de sensor een naam en kies de Role en de Group. Bij Pin kiest u de plek op de controller waar de sensor op is aangesloten. Bij Identifier vult u de naam in van de ingang in uw elektrische project.
Stap 4: kies het signaaltype. Onder Advanced kiest u het type signaal dat de sensor activeert: Rising, Falling, Change of Change inverted.
Stap 5: stel de timeout in. Kies bij Timeout de uren, minuten en seconden waarin de sensor actief blijft in de automatische modus. Bevestig met Save, en daarna met Submit.
Een nieuw toegevoegde sensor toont nog geen status. De handleiding zegt dat hij eerst een statuswijziging nodig heeft. Beweeg voor de test even voor de sensor en laat het daarna weer rustig worden. Daarna meldt hij zich in de app.
Wat betekent de LED-kleur van de controller?
De sensor zelf heeft in de handleiding geen eigen lampje. De LED-kleur die u ziet, is die van de controller. De handleiding geeft de volgende betekenissen.
| LED-kleur | Betekenis |
|---|---|
| Groen | Online en verbonden |
| Rood | Offline: geen netwerk of geen internet |
| Lichtblauw | AP-modus: de controller zendt een eigen netwerk uit voor de installatie |
| Donkerblauw | AP-modus, beheerd via PIERRE Partner |
| Paars | Zoekt een IP-adres bij de router |
| Oranje | Firmware-update wordt gedownload |
Rood betekent volgens de handleiding dat er geen netwerk of geen internet is. Controleer dan eerst het netwerk en het internet van de controller. De sensor zelf koppelt u niet aan het netwerk; hij is een ingang van de controller.
Welke instellingen heeft de bewegingssensor in de app?
In het formulier van de ingang stelt u de sensor in. De onderstaande tabel geeft de velden uit de handleiding.
| Veld | Wat u invult |
|---|---|
| Name | De naam van de sensor |
| Role | De rol die de ingang in het systeem krijgt; kies uit de lijst |
| Group | De groep van ingangen en scenario's die het best bij elkaar passen |
| Pin | De fysieke plek op de controller waar de sensor op is aangesloten |
| Photo | Een foto uit de bibliotheek, een camerafoto of een standaardafbeelding |
| Identifier | De aanduiding van de ingang in uw elektrische project |
| Advanced | Het signaaltype: Rising, Falling, Change of Change inverted |
| Timeout | Hoe lang de sensor actief blijft in de automatische modus, in uren, minuten en seconden |
Bij Advanced kiest u één signaaltype. De handleiding geeft geen aanbeveling; kies het type dat past bij de actie die u koppelt. Test daarna met een echte beweging en pas het type aan als de melding niet werkt zoals u wilt.
Tip van de specialist
Zet de sensor en de lamp die hij moet schakelen op dezelfde controller. De FAQ van de handleiding zegt dat een bewegingssensor die een lamp schakelt, het best werkt als beide op dezelfde controller zitten.
Wat doet u als de bewegingssensor niet reageert?
De handleiding geeft een korte checklist in de FAQ. De onderstaande tabel loopt die na.
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| De sensor reageert niet in de app | De sensor is niet toegevoegd aan de configuratie in PIERRE Partner. | Voeg de sensor toe als ingang bij de controller, zoals hierboven beschreven. |
| De nieuwe sensor toont geen status | Een pas toegevoegde sensor heeft een statuswijziging nodig voordat hij meldt. | Activeer de sensor door te bewegen en laat hem daarna weer rustig worden. |
| Onduidelijk of de sensor of de kabel kapot is | Een storing in de sensor of in een draad. | Brug kort 12 V naar de PIERRE-ingang die de sensor gebruikt. Wordt de stip in de app groen, dan zijn controller en configuratie goed, en ligt de fout bij de sensor of een gebroken draad. Laat dit werk door een installateur doen als u het niet zeker weet. |
| De bedrading lijkt niet te kloppen | Een klem is niet aangesloten, of IN en +12 V zijn niet gebrugd. | Controleer 12 V, GND en de PIERRE-ingang op de sensor en de controller. Controleer of IN en +12 V gebrugd zijn. |
| De lamp schakelt niet op de sensor | De ingang en de uitgang zitten op verschillende controllers. | Voeg beide toe aan dezelfde controller. |
| De controller-LED is rood | Geen netwerk of geen internet. | Controleer de netwerkkabel en de internetverbinding van de controller. |
Als de bedrading klopt en de controller online is, maar de sensor nog steeds niet reageert, neem dan contact met ons op. Dan denken we met u mee over de volgende stap.
Welke technische specificaties hoort u te kennen?
| Eigenschap | Waarde |
|---|---|
| Montage | Plafond (PP-SNS-MOTION-C) |
| Diameter van de sensor | 80 mm (handleiding) |
| Detectiehoek | 360° |
| Detectiegebied | 6–8 m doorsnede bij 2,5–3 m montagehoogte (handleiding) |
| Aansluiting | +12 V, GND, IN (gebrugd met +12 V) en OUT naar een PIERRE-ingang |
| Kabel | Cat 5e U/UTP, 3 aders van 0,2 mm² (24 AWG) |
| Timeout | Instelbaar in uren, minuten en seconden, in de app |
| Techniek | PIR en microgolf op 5,8 GHz ±75 MHz |
| Spanning | 12 V DC van de controller |
| Behuizing | IP20 |
| Luchtvochtigheid | 5–95% RH |
| Gewicht | 53 gram verpakt |
Welke variant past bij uw plafond?
De bewegingssensor bestaat in twee varianten. De plafondversie monteert u op het plafond. De inbouwversie plaatst u in een gat in het plafond. De aansluiting is gelijk, en de handleiding geeft voor beide hetzelfde kabeltype.
| Eigenschap | Plafondmontage (PP-SNS-MOTION-C) | Inbouw (PP-SNS-MOTION-F) |
|---|---|---|
| Montage | Op het plafond | Gat van 41–45 mm in het plafond |
| Detectiehoek | 360° | 100° en 360° (zo staat het in de handleiding) |
| Detectiebereik | 6–8 m doorsnede bij 2,5–3 m | 3–6 m (handleiding) |
| Aanbevolen hoogte | 2,5–3 m | 3 m |
| Aansluiting | +12 V, GND, IN en OUT | +12 V, GND, IN en OUT |
Wilt u geen gat in het plafond maken, dan kiest u de plafondversie. Past een inbouwmontage beter, dan kiest u de inbouwversie. De Pro bewegingssensor 360 (inbouw) heeft een eigen pagina.
Pro bewegingssensor 360 (inbouw): PIR-sensor die in het plafond wordt verwerkt, met een droogcontact-uitgang voor de PIERRE Pro-controller.
Bekijk productWelke aanwezigheidssensor kiest u als alternatief?
Voor ruimten waar mensen stilzitten, zoals een kantoor of een woonkamer, is een aanwezigheidssensor vaak de betere keuze. De handleiding zegt dat die aanwezigheid meldt, ook als iemand stilzit. De Pro aanwezigheidssensor 360 (plafondmontage) gebruikt radar op 5,8 GHz en detecteert ook kleine bewegingen, zoals ademhaling.
Pro aanwezigheidssensor 360 (plafondmontage): radar op 5,8 GHz, met een droogcontact-uitgang en een daglichtmeting.
Bekijk productVeelgestelde vragen
Kan ik de bewegingssensor ook in het plafond inbouwen?
Ja, daarvoor is de inbouwversie (PP-SNS-MOTION-F) bedoeld. De handleiding vraagt om een gat van 41–45 mm in het plafond en noemt 3 m als aanbevolen montagehoogte. Overige aansluitingen zijn gelijk aan die van de plafondversie.
Hoe ver reikt de detectie?
Voor de plafondversie geeft de handleiding een doorsnede van 6–8 m bij 2,5–3 m montagehoogte. Voor de inbouwversie noemt de handleiding een bereik van 3–6 m.
Hoeveel aders heb ik nodig per sensor?
Drie. De handleiding noemt één kabel met drie aders: +12 V, GND en SIGNAL. Het type is Cat 5e U/UTP, met aders van 0,2 mm² (24 AWG). Eén kabel per sensor, terug naar de controller.
Waarom meldt de sensor geen beweging bij iemand die stilzit?
Een bewegingssensor meldt beweging. Iemand die stilzit, geeft daardoor geen signaal. De handleiding noemt de aanwezigheidssensor als oplossing voor stilzittende personen, zoals in kantoren en woonkamers.
Moet ik de voeding zelf aansluiten?
De 12 V voor de sensor komt van de controller. De controller heeft een 12 V-voeding nodig. De aansluiting van die voeding op het net is 230 V-werk, en dat laat u door een gekwalificeerde elektricien doen.
Wat is het verschil tussen ingang en uitgang?
De sensor is een ingang van de controller: hij levert een signaal aan het systeem. De uitgang is het apparaat dat schakelt, zoals een lamp. De handleiding adviseert beide op dezelfde controller te zetten als de sensor de uitgang moet schakelen.
Kort samengevat
- De bewegingssensor heeft drie aders nodig: +12 V, GND en SIGNAL. Bridge IN en +12 V, en sluit OUT aan op een PIERRE-ingang.
- Voeg de sensor in de app toe bij de controller, met naam, rol, groep, pin, signaaltype en timeout.
- Gebruik voor stilzittende personen een aanwezigheidssensor, en zet ingang en uitgang op dezelfde controller.
Twijfelt u welke sensor en welke controller bij uw plafond en meterkast passen? Stuur ons een bericht op info@wifi-center.nl. U kunt ook het contactformulier gebruiken. Plant u een installatie voor meerdere panden? Dan denken we graag mee via zakelijk bestellen.
