De PIERRE Pro aanwezigheidssensor 360 (PP-SNS-PRESENCE-C) meldt of er iemand in de ruimte is, ook als die stilzit. Hij herkent beweging, kleine bewegingen en ademhaling. U sluit de plafondsensor bedraad aan op een PIERRE Pro of Lite controller met drie aders: +12 V, GND en signaal. Met de DIP-schakelaars stelt u het detectiegebied, de nahoudtijd en de daglichtgrens in.
Deze handleiding is voor installateurs en eigenaren die een aanwezigheidssensor willen plaatsen, bijvoorbeeld in een kantoor of woonkamer. We volgen de officiële handleiding van de sensor.

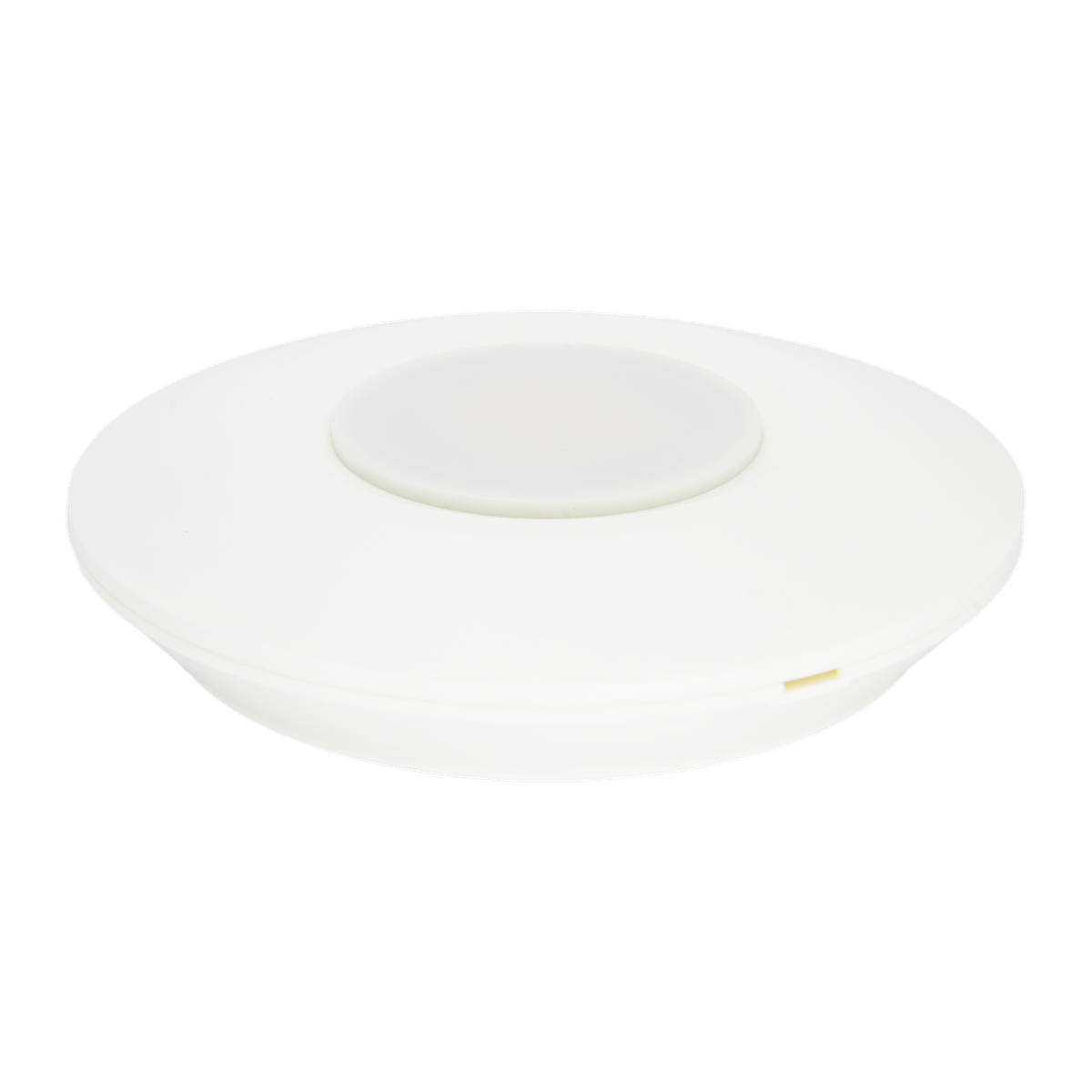

Pro aanwezigheidssensor 360 (plafondmontage): meldt ook iemand die stilzit, met instelbaar detectiegebied en daglichtgrens.
Bekijk productWat is een aanwezigheidssensor en wanneer kiest u die?
Een aanwezigheidssensor meldt dat iemand in de ruimte is, ook als die niet beweegt. Hij detecteert lopen, kleine bewegingen zoals het draaien van het hoofd, en de ademhaling. Volgens de handleiding is dat bedoeld voor een ruimte waarin iemand wakker is en niet slaapt.
De handleiding onderscheidt twee soorten sensoren. Een bewegingssensor meldt beweging en past bij drukke doorgangen zoals gangen. Een aanwezigheidssensor meldt ook een persoon die stilzit, en past bij kantoren en woonruimtes. Twijfelt u tussen beide, lees dan de vergelijking aanwezigheid of beweging en de handleiding van de bewegingssensor.
Meer over de handleidingen van het hele systeem vindt u in de PIERRE smart home handleiding. De sensor gebruikt radar op 5,8 GHz. In de handleiding staat de techniek niet; wel staat erin dat hij ademhaling kan meten.
Wat heeft u nodig voor de aanwezigheidssensor?
De sensor is bedraad. De handleiding noemt één vereiste: een PIERRE Pro of Lite controller met een vrije ingang. Voor één sensor kiest u dus de volgende onderdelen:
- De sensor: de Pro aanwezigheidssensor 360 (plafondmontage) (PP-SNS-PRESENCE-C).
- De controller: een Smart Home controller Pro (PP-C-PRO) of een Smart Home controller Lite (PP-C-LITE), met één vrije ingang per sensor.
- Een 12 V-voeding voor de controller: de DIN-railvoeding 12 V/2 A of de DIN-railvoeding 12 V/2 A met UPS-functie. De 12 V voor de sensor komt van de controller.
- Bedrading: per sensor één run van drie aders van 0,2 mm² (24 AWG), Cat 5e U/UTP, voor +12 V, GND en SIGNAL.
- Een elektricien: de handleiding schrijft voor dat de sensor door een gekwalificeerde elektricien wordt geïnstalleerd, met de stroom uitgeschakeld.
De algemene keuze van controller en voeding hangt af van uw meterkast. Ons overzicht van de PIERRE-sensoren en de handleiding van de Smart Home controller Pro helpen daarbij.
Hoe monteert en bedraadt u de aanwezigheidssensor?
Schakel de stroom uit voordat u de sensor monteert, bedraadt of de DIP-schakelaars verandert. De handleiding vraagt om isolerend gereedschap en om de plaatselijke elektrische veiligheidsregels te volgen.
Stap 1: open de kap. Steek een platte schroevendraaier in de daarvoor bestemde sleuf van de behuizing en licht de kap voorzichtig op. Gebruik geen overmatige kracht.
Stap 2: maak een kabelgeul bij opbouw. Bij opbouw verwijdert u het dunne lipje aan de zijkant van de behuizing, zodat de kabel naar buiten kan.
Stap 3: sluit de draden aan. Verbind de +12 V-klem van de sensor met de +12 V-uitgang van de controller, en de GND-klem met de GND-klem van de controller. Brug de IN- en +12 V-klem op de sensor; dat zet de uitgangslogica aan. Verbind de OUT-klem met een PIERRE-ingang, bijvoorbeeld INPUT 1.
Stap 4: bevestig de sensor. Schroef de sensor vast op het plafond met een passende schroevendraaier. Zet de kap er daarna goed op, en volg de pijl op de behuizing als richtlijn.
De handleiding noemt vier klemmen op de sensor: P1, P2, GND en 12V. 12V en GND nemen de 12 V DC van de controller. P1 en P2 zijn de twee aansluitingen van het schakelcontact. De kabelbeschrijving noemt wel de klemmen IN en OUT, dus volg bij twijfel het schema van uw controller.
Bekijk de aanwezigheidssensor Alle PIERRE-producten
Hoe koppelt u de aanwezigheidssensor aan de Smart PIERRE-app?
De handleiding van de aanwezigheidssensor beschrijft geen aparte stappen voor de app. De FAQ verwijst naar de PIERRE Partner-applicatie: controleer of de sensor in de configuratie staat. De stappen die daarbij horen zijn: voeg de ingang toe bij de controller, met rol, groep en signaaltype.
De stappen om een sensor als ingang in de app toe te voegen, staan uitgebreid in de handleiding van de bewegingssensor, die dezelfde bedrading en configuratie gebruikt. Volg die stappen voor de naam, de rol, de groep, de pin, het signaaltype en de timeout. Een nieuw toegevoegde sensor heeft eerst een statuswijziging nodig voordat hij meldt. Beweeg voor de test even en laat de sensor daarna weer rustig worden.
Hoe stelt u het detectiegebied in met de DIP-schakelaars?
De sensor heeft negen DIP-schakelaars. De handleiding gebruikt de nummering 1 tot en met 9. De schakelaars 1 en 2 bepalen het detectiegebied, de schakelaars 3, 4 en 5 de nahoudtijd, de schakelaars 6, 7 en 8 de daglichtgrens en schakelaar 9 het lampje.
| Positie | DIP 1 | DIP 2 | Detectiegebied |
|---|---|---|---|
| I | AAN | AAN | 100% |
| II | – | AAN | 75% |
| III | AAN | – | 50% |
| IV | – | – | 25% |
Het detectiegebied past u aan op de ruimte. Een kleinere ruimte vraagt om een kleiner gebied, zodat de sensor niet buiten de ruimte meldt. Zie de aanbevelingen per ruimte hieronder.
Hoe lang blijft de uitgang actief na een melding?
De nahoudtijd bepaalt hoe lang de uitgang actief blijft nadat er beweging is gedetecteerd. De handleiding geeft de standaard als 1 minuut.
| Positie | DIP 3 | DIP 4 | DIP 5 | Nahoudtijd |
|---|---|---|---|---|
| I | AAN | AAN | AAN | 5 seconden |
| II | AAN | – | AAN | 30 seconden |
| III | AAN | AAN | – | 1 minuut |
| IV | AAN | – | – | 3 minuten |
| V | – | AAN | AAN | 5 minuten |
| VI | – | – | AAN | 10 minuten |
| VII | – | AAN | – | 20 minuten |
| VIII | – | – | – | 30 minuten |
Voor aanwezigheidsdetectie, inclusief ademhaling, zet u de nahoudtijd op minimaal 1 minuut en liever langer. De 5 seconden is volgens de handleiding alleen bedoeld om een bewegingssensor te testen.
Wanneer schakelt de sensor het licht in het daglicht?
Met de daglichtgrens bepaalt u bij welk omgevingslicht de sensor de uitgang mag inschakelen. Bij voldoende licht gaat het licht niet aan, ook niet bij beweging. Bij weinig licht schakelt de uitgang automatisch in. Staat de grens op uit, dan schakelt de sensor bij elke beweging.
| Positie | DIP 6 | DIP 7 | DIP 8 | Daglichtgrens |
|---|---|---|---|---|
| I | AAN | AAN | AAN | 5 lux |
| II | – | AAN | AAN | 30 lux |
| III | AAN | – | AAN | 50 lux |
| IV | – | – | AAN | 100 lux |
| V | AAN | AAN | – | 150 lux |
| VI | – | – | – | Uit (schakelt bij elke beweging) |
De fabrieksinstelling is daglichtgrens uit. De handleiding geeft de waarden hierboven. Wij volgen de handleiding.
Welke instellingen passen bij uw ruimte?
De handleiding geeft richtwaarden per ruimte. Ze gelden als uitgangspunt; pas de instelling aan op de werkelijke situatie.
| Ruimte (voorbeeld) | Ruimte-afmeting | Detectiegebied | Nahoudtijd |
|---|---|---|---|
| Toilet, klein zitgedeelte | ca. 2 × 2 m | 25% | Minimaal 1 minuut |
| Gang, middelgroot zitgedeelte | ca. 3 × 3 m | 50% | 30 seconden tot 1 minuut bij meerdere personen |
| Klein kantoor, vergaderruimte, bibliotheek | ca. 4 × 4 m | 75% | 1 tot 3 minuten bij één persoon |
| Groot kantoor, conferentieruimte, open ruimte | ca. 5 × 5 m of groter | 100% | 30 seconden bij een open kantoor met veel mensen |
Vermijd een nahoudtijd boven 5 minuten. Kleine bewegingen zetten de timer dan steeds opnieuw aan, waardoor het licht niet meer uitgaat.
Tip van de specialist
Begin met het detectiegebied en de nahoudtijd uit de tabel en test in de echte ruimte. Zet de sensor niet dicht bij grote metalen of glazen oppervlakken, en niet bij een ventilator die constant trilt. De handleiding noemt deze bronnen als oorzaak van valse meldingen.
Wat betekent het knipperende lampje van de sensor?
De sensor heeft een indicatielampje. Het gedrag van het lampje hangt af van het signaal dat de sensor herkent. De handleiding geeft de volgende betekenissen.
| Signaal | Lampje |
|---|---|
| Kleine beweging | Het lampje knippert één keer |
| Ademhaling, zonder kleine beweging | Het lampje knippert drie keer, na drie geldige ademhalingssignalen |
| Afstandsbediening: instelling bevestigd | Het lampje knippert drie keer snel |
Het lampje is standaard aan. U zet het uit met DIP 9 op positie II, of met de LS-knop op de afstandsbediening. De handleiding raadt aan het lampje in normaal gebruik uit te zetten om stroom te besparen en afleiding te voorkomen. De handleiding beschrijft ook een afstandsbediening. De instellingen in deze tekst gaan allemaal via de DIP-schakelaars.
Na het eerste inschakelen voert de sensor een zelftest van 20 seconden uit. In die tijd meet hij geen beweging, en negeert hij signalen van de afstandsbediening.
Wat doet u als de aanwezigheidssensor niet werkt zoals verwacht?
De onderstaande tabel loopt de meest voorkomende situaties na. De handleiding bevat daarvoor een FAQ en een aantal waarschuwingen, die we hieronder samenvatten.
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| De sensor reageert niet in de app | De sensor staat niet in de configuratie in PIERRE Partner. | Voeg de sensor toe aan de configuratie van de controller. |
| De nieuwe sensor toont geen status | Een pas toegevoegde sensor heeft een statuswijziging nodig. | Activeer de sensor en laat hem daarna weer rustig worden. |
| Het licht gaat niet aan bij beweging | Er is genoeg daglicht volgens de daglichtgrens. | Verlaag de daglichtgrens (DIP 6–8) of zet de grens op uit. |
| Het licht blijft te lang aan | De nahoudtijd is te lang, of kleine bewegingen zetten de timer steeds opnieuw aan. | Kies een kortere nahoudtijd (DIP 3–5), en houd een trillende ventilator uit de buurt van de sensor. |
| De sensor meldt buiten de ruimte | Het microgolfsignaal dringt door muren heen, zoals glas, gipsplaat en houten wanden. | Verklein het detectiegebied (DIP 1–2) en kies een plek zonder dunne wanden in de buurt. |
| Valse meldingen | Een constant trillende bron, zoals een ventilator, of grote metalen of glazen oppervlakken. | Verplaats de sensor of de bron. Houd de sensor uit de buurt van grote metalen of glas. |
| Reageert niet direct na het aanzetten | De zelftest van 20 seconden loopt nog. | Wacht 20 seconden en test daarna opnieuw. |
| Onduidelijk of de sensor of de kabel defect is | Een storing in de sensor of in een draad. | Brug kort 12 V naar de PIERRE-ingang die de sensor gebruikt. Wordt de stip in de app groen, dan zijn controller en configuratie goed. De fout zit dan in de sensor of een gebroken draad. Laat dit door een installateur doen als u het niet zeker weet. |
| Controller-LED is rood | Geen netwerk of geen internet. | Controleer het netwerk en het internet van de controller. |
Blijft de sensor ook na deze stappen afwijken, neem dan contact met ons op. Dan kijken we samen naar de bedrading en de instellingen.
Welke technische specificaties hoort u te kennen?
| Eigenschap | Waarde |
|---|---|
| Montage | Plafond (PP-SNS-PRESENCE-C) |
| Diameter | 105 mm (handleiding) |
| Montagehoogte | 3 m (handleiding, plafondmontage) |
| Detectieradius | 3 m voor ademhaling, 4 m voor (micro-)beweging (handleiding) |
| Detectiegebied | 100%, 75%, 50% of 25% (DIP 1–2) |
| Nahoudtijd | 5 seconden tot 30 minuten (DIP 3–5); fabrieksinstelling 1 minuut |
| Daglichtgrens | 5, 30, 50, 100 of 150 lux, of uit (DIP 6–8); fabrieksinstelling uit |
| Voeding | 12 V DC van de controller (handleiding) |
| Klemmen | P1, P2 (schakelcontact), GND, 12V |
| Kabel | Cat 5e U/UTP, 3 aders van 0,2 mm² (24 AWG) |
| Zelftest bij opstarten | 20 seconden |
| Techniek | Radar op 5,8 GHz |
| Behuizing | IP20, gewicht 84 gram |
| Bedrijfstemperatuur | −25 tot +50 °C |
De specificaties komen uit de handleiding. Controleer de definitieve waarden bij de levering.
Welke bewegingssensor of controller past bij uw installatie?
Voor gangen en doorgangen is de bewegingssensor vaak de betere keuze. Heeft u meer sensoren nodig, dan kiest u één controller met voldoende vrije ingangen. De handleiding raadt aan om een sensor en de lamp die hij schakelt op dezelfde controller te zetten.
Pro bewegingssensor 360 (plafondmontage): meldt beweging, met 360° detectie en een doorsnede van 6–8 m bij 2,5–3 m montagehoogte.
Bekijk product
Smart Home controller Pro: 12 V DC, Ethernet, 2,4 GHz Wi-Fi en Modbus, met 16 ingangen en 16 uitgangen.
Bekijk productBekijk de aanwezigheidssensor Alle PIERRE-producten
Veelgestelde vragen
Meldt de sensor ook iemand die stilzit?
Ja, dat is het doel van de aanwezigheidssensor. Hij detecteert ademhaling en kleine bewegingen, zodat een persoon die stilzit toch wordt gemeld. Zet de nahoudtijd op minimaal 1 minuut, en liever langer, zodat het licht niet te snel uitgaat.
Waarom reageert de sensor niet bij iemand die alleen zit?
Voor de ademhalingsdetectie geldt een nahoudtijd van minimaal 1 minuut. Staat de nahoudtijd op 5 seconden, dan is de sensor volgens de handleiding alleen geschikt voor testen. Controleer ook het detectiegebied en of de sensor binnen de 3 m van de persoon hangt.
Kan ik de sensor inbouwen?
Deze handleiding gaat over de plafondversie. Vraagt u naar een inbouwmontage, neem dan contact met ons op. De inbouwversie van de bewegingssensor staat in de handleiding van de bewegingssensor.
Waarom is de daglichtgrens belangrijk?
Met de daglichtgrens bepaalt u wanneer de sensor het licht mag inschakelen. Bij voldoende daglicht gaat het licht niet aan, ook niet bij beweging. Zet de grens op uit als het licht bij elke beweging moet schakelen.
Moet ik de sensor zelf installeren?
De handleiding schrijft voor dat een gekwalificeerde elektricien de sensor installeert, met de stroom uitgeschakeld. Die eis geldt ook voor de aansluiting van de voeding op het net van 230 V.
Hoe weet ik of de sensor of de kabel kapot is?
Volgens de FAQ van de handleiding brugt u kort 12 V naar de PIERRE-ingang die de sensor gebruikt. Wordt de stip in de app groen, dan zijn de controller en de configuratie goed. Dan ligt de fout bij de sensor of bij een gebroken draad.
Kort samengevat
- De aanwezigheidssensor meldt ook iemand die stilzit, met ademhalingsdetectie. Monteer de sensor op een plafond van ongeveer 3 m, met drie aders naar de controller.
- Stel detectiegebied, nahoudtijd en daglichtgrens in met de DIP-schakelaars. Begin met de tabel per ruimte en test daarna.
- Laat de installatie door een elektricien doen, met de stroom uit, en houd de sensor weg van grote metalen en glas.
