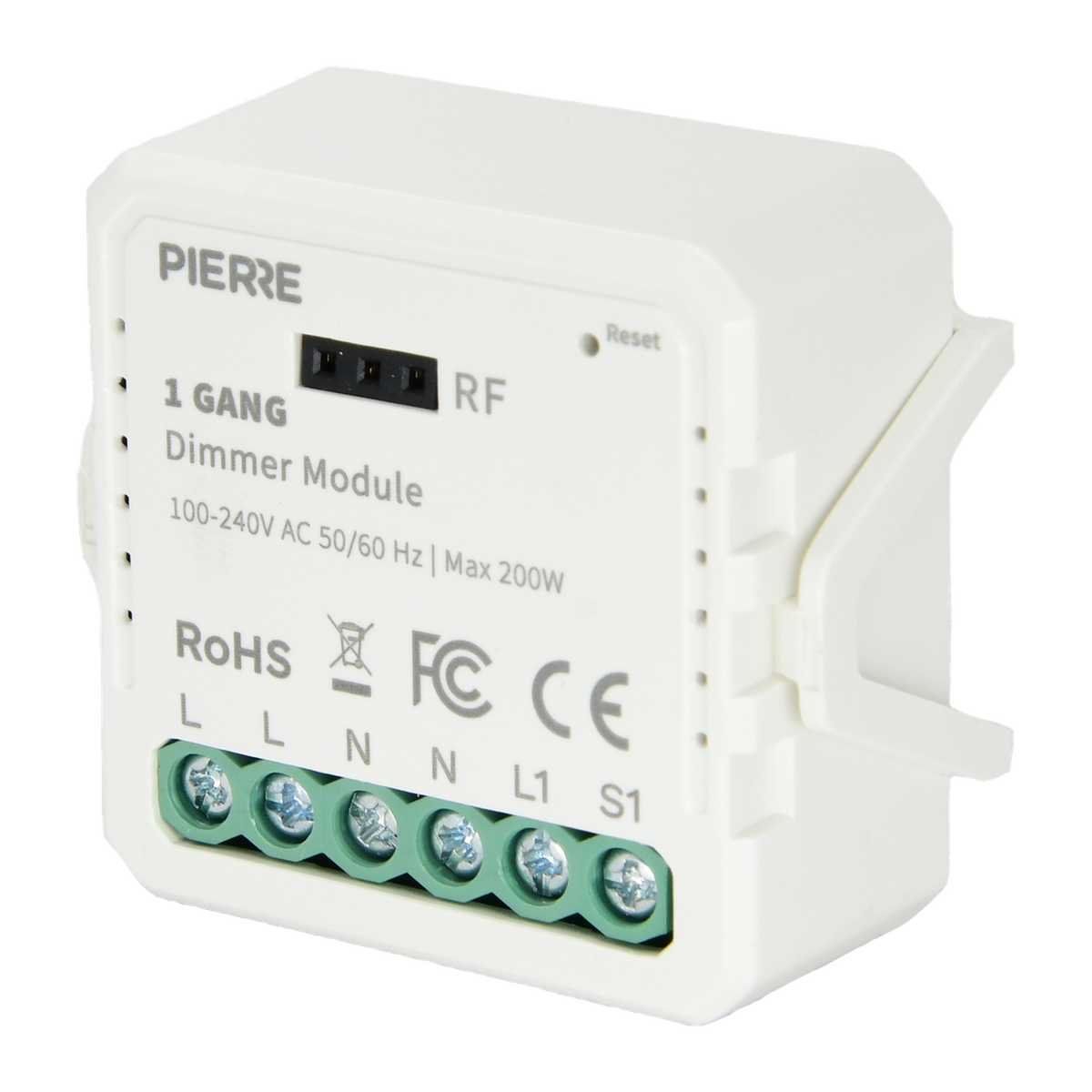

De PIERRE Wave dimmermodule 1-kanaals (L+N) dimt één lichtpunt draadloos via uw PIERRE Wave-systeem. De module heeft een L- en een N-aansluiting, is compact en past in een standaard inbouwdoos. U bedient het licht via de Smart PIERRE-app, een PIERRE-display of de drukschakelaar. In deze handleiding leest u wat u nodig heeft, hoe u de module aansluit en koppelt, wat het lampje betekent en wat u doet als de dimmer niet meer reageert.
Wave dimmermodule 1-kanaals (L+N): compacte dimmer met L- en N-aansluiting, geschikt voor leading- en trailing-edge dimming.
Bekijk productWat is de PIERRE Wave dimmermodule 1-kanaals (L+N) en waarvoor gebruikt u hem?
Deze dimmermodule zit achter een schakelaar of drukknop in de inbouwdoos. Hij regelt de helderheid van één lichtpunt en werkt draadloos met de PIERRE Wave Gateway. Via de Smart PIERRE-app stelt u in wanneer het licht brandt, hoe helder het is en hoe de module heet. De module ondersteunt leading-edge en trailing-edge dimming, dus u kunt hem met verschillende soorten dimbare verlichting gebruiken.
Deze variant is de juiste keuze wanneer:
- er achter de schakelaar een nulleider (N) beschikbaar is;
- u één lichtpunt wilt dimmen, zoals een plafondlamp of een wandlamp;
- u de bediening op afstand wilt combineren met een gewone drukknop op de muur.
Heeft u geen nulleider achter de schakelaar, dan past de variant zonder N beter. Die beschrijven we in onze handleiding van de dimmermodule zonder N.
Welke variant past bij uw situatie: L+N of zonder N?
| Kenmerk | Dimmermodule 1-kanaals (L+N), PW-MOD-D-1G-NL-MINI | Dimmermodule 1-kanaals (zonder N), PW-MOD-D-1G-L |
|---|---|---|
| Aansluitingen | L en N | Alleen L |
| Afmetingen zonder montageclip | 39 × 39 × 18 mm | 46 × 46 × 18 mm |
| Afmetingen met montageclip | 39 × 39 × 23 mm | 50 × 46 × 22,5 mm |
| Maximale belasting | 200 W | 150 W LED |
| Bedrijfstemperatuur | -10 tot +40 °C (handleiding) | Niet vermeld in de handleiding |
Ons advies: heeft u een nulleider achter de schakelaar en wilt u één lichtpunt dimmen, dan is de L+N variant het meest logische. Ontbreekt de nulleider, kies dan de variant zonder N.
Wat heeft u nodig voor de dimmermodule 1-kanaals (L+N)?
De module werkt met een PIERRE Wave-gateway. Zonder gateway kunt u de module niet via de app bedienen. De module zelf werkt op 220–240 V AC, dus een aparte voeding is niet nodig.
- Wave dimmermodule 1-kanaals (L+N) (PW-MOD-D-1G-NL-MINI): de dimmermodule met L- en N-aansluiting.
- The One Wave Gateway (PW-SZG): de gateway die de module koppelt en de app verbindt met uw installatie.
- Of een Smart Home bedieningspaneel Berlin 10 inch als PIERRE-display. De handleiding noemt een display en/of gateway als centrale component.
- Een inbouwdoos met voldoende ruimte voor de module. Met de montageclip is de module 23 mm diep.
- Een drukschakelaar, als u het licht ook op de muur wilt bedienen. Zonder schakelaar werkt de module ook; de schakelaar is optioneel.
- Een smartphone of tablet met de Smart PIERRE-app en een account.
Hoe sluit u de dimmermodule 1-kanaals (L+N) aan?
Het aansluiten van 230 V-installatiewerk laat u door een gekwalificeerde elektricien uitvoeren, volgens de lokale regels. De handleiding geeft de volgorde hieronder. Het bedradingsschema in de handleiding toont per situatie de juiste aansluiting. Gebruikt u een handmatige schakelaar, kies dan het schema "With a Manual Switch". Heeft u geen schakelaar, kies dan het schema "Without a Manual Switch".
Stap 1: schakel de stroom uit. Zet de stroom uit op de groepenkast voordat u begint. De handleiding vraagt dit als eerste.
Stap 2: sluit L en N aan. Controleer dat de draden van Live (L) en Neutral (N) goed op hun klem zitten, en verbind de overige klemmen volgens het schema.
Stap 3: plaats de module in de inbouwdoos. Schuif de module voorzichtig in de doos en let erop dat de draden niet worden geknikt of beschadigd.
Stap 4: zet de stroom weer aan. Volg daarna de instelling via de app of via de handmatige schakelaar, afhankelijk van uw situatie.
Tip van de specialist
Let bij de aansluiting goed op L en N. De handleiding vraagt om een controle van alle klemmen tegen het schema voordat u de stroom aanzet. Twijfelt u, laat dan een elektricien meekijken.
Hoe koppelt u de dimmermodule 1-kanaals (L+N) met de Smart PIERRE-app?
Zorg dat de gateway online is. Daarna koppelt u de module zo:
Stap 1: download de app en log in. Scan de QR-code uit de handleiding met uw telefoon en log in met uw gebruikersnaam en wachtwoord.
Stap 2: start het toevoegen. Open Settings en kies Add Wave I/O.
Stap 3: zet de module in koppelmodus. Houd de Reset Key tien seconden ingedrukt met een dun voorwerp, zoals een paperclip, tot het indicatielampje begint te knipperen.
Stap 4: zoek de apparaten. Kies Find Devices. De app toont de gevonden apparaten.
Stap 5: voeg de module toe. Kies Add found devices, geef de module een naam, rol en groep, en sla op.
Stap 6: wacht tot het lampje stopt. Stopt het knipperen, dan is de koppeling klaar.
Let op: de RF-ontvangeraansluiting op deze module wordt niet ondersteund. Gebruik voor de koppeling de Reset Key en de app zoals hierboven beschreven. Meer over het koppelen van Wave-apparaten in het algemeen leest u in een PIERRE Wave-apparaat koppelen: stap voor stap.
Wat betekent het lampje op de dimmermodule 1-kanaals (L+N)?
Het indicatielampje vertelt u in de koppelfase en bij een reset wat de module doet. De handleiding beschrijft deze situaties:
| Situatie | Wat doet het lampje? | Wat betekent het? |
|---|---|---|
| Reset Key tien seconden ingedrukt | Begint te knipperen | De module wacht op koppeling met de gateway. |
| Bij een reset via de FAQ-methode | Knippert snel | De reset is uitgevoerd. Koppel daarna opnieuw in de app. |
| Koppelen voltooid | Stopt met knipperen | De module is gekoppeld en bruikbaar. |
De handleiding noemt geen andere kleuren of signalen voor dit lampje. Knippert het lampje niet tijdens het koppelen, controleer dan de voeding, de bedrading en de status van de gateway.
Hoe gebruikt u de drukschakelaar en de app?
De module heeft een Dimmer-klem voor een drukschakelaar. U bedient het licht op de muur als volgt:
- Kort indrukken (korter dan 1 seconde): het licht gaat aan of uit.
- Lang indrukken (langer dan 1 seconde): de helderheid verandert (dimmen).
Bedient u het licht via de app en de drukschakelaar, dan overschrijven ze elkaar. De laatste instelling blijft in het geheugen. De app blijft gesynchroniseerd met de handmatige schakelaar. Heeft u geen drukschakelaar nodig, dan mag de S-klem leeg blijven.
Valt het internet uit, dan blijft de module werken. U schakelt en dimt met de drukknop, en het PIERRE-display of de gateway blijft de module bedienen. Alleen de bediening op afstand via de app is dan niet beschikbaar.
Wat doet u als de dimmermodule 1-kanaals (L+N) niet werkt?
De meeste storingen zitten in de voeding, de gateway of de bedrading. Werk de tabel van boven naar beneden af.
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| De module laat zich niet configureren | De module krijgt geen spanning, of de gateway is offline | Controleer of de module onder spanning staat en of de gateway online is. Controleer de bedrading tegen het schema. |
| De app ziet de module niet | Het koppelen is niet gestart, of de module staat niet in koppelmodus | Houd de Reset Key tien seconden ingedrukt tot het lampje knippert en start daarna Find Devices in de app. |
| Het licht reageert niet op de app | Het internet is uitgevallen | De module werkt lokaal. Bedien het licht met de drukschakelaar of het display. De app werkt weer zodra de verbinding terug is. |
| De module valt weg of reageert traag | Metalen obstakels, beton of een magnetron verkleinen het bereik | Plaats de gateway en de module uit de buurt van storingsbronnen en grote metalen obstakels. Het bereik is 200 m volgens de handleiding. |
| Het licht gaat niet goed dimmen | De belasting past niet bij de module of de lamp is niet dimbaar | Controleer of de lampen dimbaar zijn en houd de belasting binnen de waarde uit de specificaties. Bij twijfel adviseren wij u contact op te nemen. |
Lukt het na deze stappen nog niet, reset de module dan: houd de Reset Key tien seconden ingedrukt, of zet de drukknop tien keer aan en uit en wacht ongeveer tien seconden. Koppel daarna opnieuw via de app.
Wat zijn de technische specificaties van de dimmermodule 1-kanaals (L+N)?
De gegevens komen uit de handleiding.
| Eigenschap | Waarde |
|---|---|
| Modelnummer (SKU) | PW-MOD-D-1G-NL-MINI |
| Voeding | 220–240 V AC, 50–60 Hz |
| Aansluitingen | L (Live) en N (Neutral) |
| Maximale belasting | 200 W |
| Dimmen | Leading-edge en trailing-edge |
| Bedrijfstemperatuur | -10 tot +40 °C |
| IP-classificatie | IP20 |
| Draadloze verbinding | Zigbee 3.0, 2,4 GHz |
| Bereik | 200 m |
| Beveiliging | Overbelasting, overspanning, kortsluiting, thermische beveiliging, elektrostatische beveiliging en surge-beveiliging |
| Afmetingen zonder montageclip | 39 × 39 × 18 mm |
| Afmetingen met montageclip | 39 × 39 × 23 mm |
| Kleur en materiaal | Wit, ABS+PC |
Kijkt u naar meer modules en schakelaars voor het hele huis? Dan helpt onze pillar over slimme verlichting met PIERRE u verder. Voor de keuze tussen een module en een wandschakelaar leest u inbouwmodule of slimme wandschakelaar.
Wave dimmermodule 1-kanaals (zonder N): dimt één lichtpunt tot 150 W LED met alleen een L-aansluiting.
Bekijk product
The One Wave Gateway: de centrale gateway voor PIERRE Wave-apparaten, met Zigbee 3.0 op de 2,4 GHz-band en voeding via USB-C met 5 V.
Bekijk productBestel de dimmermodule 1-kanaals (L+N) Alle PIERRE-producten
Veelgestelde vragen
Waarom heeft deze dimmer een N-aansluiting nodig?
De handleiding noemt N als vereiste voor deze module. Heeft u geen nulleider achter de schakelaar, dan kiest u de variant zonder N, zoals beschreven in onze uitleg over led-lampen slim dimmen zonder nuldraad.
Welke lampen kan ik met deze dimmer gebruiken?
De handleiding noemt TRIAC-dimbare LED-lampen, gloeilampen en halogeenlampen, binnen de belasting van de module. De module ondersteunt leading-edge en trailing-edge dimming. Controleer altijd of uw lamp dimbaar is en houd de belasting binnen de waarde uit de specificaties.
Hoe zet ik de dimmer terug naar de fabrieksinstellingen?
Houd de Reset Key tien seconden ingedrukt tot het lampje snel knippert. Of zet de aangesloten drukknop tien keer aan en uit en wacht ongeveer tien seconden. Daarna koppelt u de module opnieuw in de app.
Werkt de dimmer ook zonder internet?
Ja. Het lokale schakelen en dimmen met de drukknop blijft werken. Ook het PIERRE-display of de gateway kan de module blijven bedienen. Alleen het bedienen via de app op afstand valt weg.
Waarom komt de module niet in de app?
Controleer of de gateway online is, of de module onder spanning staat en of de bedrading klopt. Zet de module daarna in koppelmodus met de Reset Key en start Find Devices opnieuw. Lukt het niet, lees dan de PIERRE smart home handleiding voor het volledige overzicht van het koppelen.
Kan ik de dimmer ook gebruiken met een ledstrip?
Deze module is bedoeld voor dimbare lampen en verlichting binnen de belasting. Voor een ledstrip heeft PIERRE een eigen RGBCW-module. Wilt u daarover advies, dan helpen wij u graag verder via onze contactpagina.
Kort samengevat
- De dimmermodule 1-kanaals (L+N) heeft een L- en N-aansluiting en dimt één lichtpunt draadloos via de PIERRE Wave-gateway.
- Sluit de module aan volgens het schema in de handleiding, laat de installatie door een elektricien doen en koppel hem via de Smart PIERRE-app.
- Valt het internet uit, dan blijft de module werken met de drukschakelaar en het display.
Twijfelt u of de L+N-variant bij uw meterkast en schakelaars past? Mail naar info@wifi-center.nl of stuur een bericht via de contactpagina. Ook voor een project met meerdere schakelaars en modules denken we graag mee. Zakelijk bestellen kan via zakelijk bestellen.
