LED-lampen dimt u zonder nuldraad met een PIERRE Wave dimmermodule zonder N. Die module heeft alleen een L-aansluiting nodig en zit achter de bestaande schakelaar in de inbouwdoos. Er zijn drie modules die hier bij passen: een 1-kanaals en een 2-kanaals variant zonder N, en een 1-kanaals variant met L+N. Welke u kiest, hangt af van het aantal lichtpunten en van de vraag of er een nulleider in de doos zit. Hieronder vindt u de belasting per model, de bedrading uit de handleiding, de koppelstappen en wat u doet als de LED flikkert.
Bekijk de dimmer zonder N (1-kanaals) Bekijk de dimmer zonder N (2-kanaals) Alle PIERRE-producten
Welke dimmermodule past bij uw LED-verlichting zonder nuldraad?
De tabel zet de drie modules naast elkaar. De maximale belasting is het belangrijkste getal voor LED.
| Eigenschap | 1-kanaals zonder N | 2-kanaals zonder N | 1-kanaals L+N |
|---|---|---|---|
| Aansluiting | L, geen N | L, geen N | L en N |
| Aantal lichtpunten | 1 | 2 | 1 |
| Voeding | 220–240 V AC | 220–240 V AC | 220–240 V AC |
| Maximale belasting LED | 150 W | 2 × 100 W, dus 100 W per kanaal | 200 W volgens de handleiding |
| Afmetingen zonder montageklem | 46 × 46 × 18 mm | 46 × 46 × 18 mm | 39 × 39 × 18 mm |
| Drukschakelaar | kort indrukken aan of uit, lang indrukken dimmen | kort indrukken aan of uit, lang indrukken dimmen | kort indrukken aan of uit, lang indrukken dimmen |
Ons advies: hebt u één lichtpunt zonder nuldraad in de doos, kies dan de 1-kanaals variant zonder N. Hebt u twee lichtpunten op één schakelaar, dan is de 2-kanaals variant de logische keuze. Is er wel een N in de doos, dan is de L+N-variant de juiste.
Wat betekent de belasting voor uw led-lampen?
De belasting bepaalt hoeveel vermogen de module aan lampen mag leveren. De handleiding beschrijft de module voor TRIAC-dimbare LED-lampen, en daarnaast voor gloei- en halogeenlampen, binnen het gegeven maximum. Controleer dus twee dingen voordat u koopt.
- Het lampmodel: staat op de verpakking of in de documentatie van uw lamp dat deze dimbaar is met een TRIAC-dimmer? Dan past de lamp bij deze module.
- Het totale vermogen: tel de wattage van alle lampen op één kanaal bij elkaar op. Dat totaal moet onder de maximale belasting van het model blijven.
Bij de L+N-variant is het maximum in de handleiding 200 W. Vraag bij twijfel ons advies voordat u de lampen kiest.
Wat heeft u nodig?
Voor een dimmer zonder nuldraad heeft u dit nodig. Elk onderdeel dat u moet kopen, staat hieronder als link.
- Wave dimmermodule 1-kanaals (zonder N) of Wave dimmermodule 2-kanaals (zonder N), afhankelijk van het aantal lichtpunten.
- The One Wave Gateway: de handleiding vereist een PIERRE Wave-gateway of een PIERRE-display voor de bediening. Zonder die hub koppelt u de dimmer niet.
- Dimbare LED-lampen van het type TRIAC, die de handleiding noemt.
- Een gewone wandschakelaar of drukknop, als u de dimmer ook lokaal wilt bedienen. Die sluit u aan op de S-ingangen. De handleiding zegt dat de S-aansluitingen onaangesloten mogen blijven als u geen handbediening nodig hebt.
- De Smart PIERRE-app voor koppelen en bediening op afstand. Voor basisbediening is de app niet vereist.
- Een gekwalificeerde elektricien voor het aansluiten op 230 V.
Hoe sluit u een dimmer zonder nuldraad aan?
Het aansluiten is 230 V-werk. De handleiding schrijft voor dat een gekwalificeerde elektricien het uitvoert volgens de geldende regels. Lees de stappen hieronder vooraf, zodat u weet wat de elektricien doet.
Stap 1: zet de stroom uit. Schakel de groep uit op de meterkast voordat u begint. De handleiding vraagt dit bij elk werk aan de bedrading.
Stap 2: sluit de bedrading aan volgens het schema. Bij de 2-kanaals variant zonder N gaat het zo. Van de inbouwdoos naar de dimmer gaan drie aders van 1,5 mm² (NYM-J) met L, L1 en L2. Van de dimmer naar de drukknoppen gaan drie aders van 0,75 mm² (NYM-J) met COM, S1 en S2. Sluit nooit een nulleider aan op deze module: deze variant heeft geen N-klem.
Stap 3: plaats de module in de inbouwdoos. Plaats de module voorzichtig, zodat de draden niet knikken of beschadigen. Het model past achter de schakelaar in een standaard inbouwdoos.
Stap 4: zet de stroom weer aan. Volg daarna de configuratie-instructies. Bij de 1-kanaals variant zonder N staan de drie schema's voor één, twee of geen schakelaar in de handleiding. Kies het schema dat bij uw situatie past.
| Traject (2-kanaals zonder N) | Aders | Doorsnede en kabeltype | Aanduidingen |
|---|---|---|---|
| Van inbouwdoos naar dimmermodule | 3 | 1,5 mm², NYM-J | L, L1, L2 |
| Van dimmermodule naar drukknoppen | 3 | 0,75 mm², NYM-J | COM, S1, S2 |
Bij de 1-kanaals variant met L+N volgt u het schema met de N-aansluiting. Zet de stroom uit bij de groepenautomaat voordat u L en N aansluit, en controleer alle aansluitingen voordat de stroom weer aangaat.
Tip van de specialist
Plaats de dimmer uit de buurt van magnetrons en van betonnen of metalen wanden. Die kunnen de Zigbee-verbinding verstoren of het bereik verkleinen, zo staat het in de handleiding. Houd de module ook uit de buurt van water, vocht en hitte.
Hoe koppelt u de dimmer aan de Smart PIERRE-app?
Koppelen gaat in de app, en dezelfde stappen gelden voor alle drie de modules. De gateway of het display moet wel online zijn.
Stap 1: download de app en log in. Scan de QR-code in de handleiding, download de Smart PIERRE-app en log in met uw gebruikersnaam en wachtwoord.
Stap 2: voeg een Wave-apparaat toe. Open Settings en kies Add Wave I/O.
Stap 3: zet de dimmer in de koppelmodus. Houd de reset-toets 10 seconden ingedrukt, tot het lampje begint te knipperen. Gebruik een dun voorwerp, zoals een paperclip.
Stap 4: kies het apparaat. Tik op Find Devices. Kies in de lijst met gevonden apparaten Add found devices.
Stap 5: sla de instellingen op. Vul de naam, de rol en de groep in en tik op Save.
Stap 6: wacht tot het lampje stopt. Dan is het koppelen klaar en kunt u de verlichting in de app beheren.
Lukt het koppelen niet? Lees dan hoe u een Wave-apparaat koppelt. Wilt u de dimmer resetten, dan helpt het artikel over resetten u verder.
Hoe dimt u met de drukschakelaar en de app?
De drukschakelaar werkt op één manier voor alle drie de modules. Een korte druk zet het licht aan of uit. Een lange druk regelt de helderheid. De handleiding geeft de tijdsgrenzen aan: korter dan 1 seconde is kort, langer dan 1 seconde is lang.
App en drukschakelaar overschrijven elkaar. De laatste instelling blijft in het geheugen, en de app blijft gesynchroniseerd met de schakelaar. Gebruikt u geen drukschakelaar, dan blijft de S-aansluiting leeg en bedient u de dimmer alleen via de app of het display.
Valt het internet weg? Dan blijft de dimmer lokaal werken. U dimt en schakelt dan met de drukknop, en het display of de gateway regelt de bediening in huis. Alleen de bediening op afstand via de app valt weg. Bij een stroomuitval bewaart de module zijn laatste stand.
Wilt u meer weten over de werking van een schakelaar zonder nuldraad, dan vindt u dat in de uitleg over slimme schakelaars zonder nuldraad. Voor het hele systeem, van installatie tot automatisering, is de PIERRE smart home handleiding het startpunt.
Bekijk de 2-kanaals dimmer Alle PIERRE-producten
Waarom flikkert de LED of dimt het licht niet goed?
De handleiding van de dimmers noemt geen oorzaak voor flikkering. Onderstaande tabel combineert de oorzaken die de handleiding wel noemt met de controles die bij elke dimmer horen. Lukt het niet, neem dan contact met ons op.
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| De dimmer reageert niet op de app of het display | De module heeft geen stroom, de bedrading klopt niet, of de gateway of het display is offline. | Controleer de stroom en de bedrading tegen het schema. Zorg dat de gateway of het display online is. |
| Het licht gaat aan of uit, maar dimmen lukt niet | De drukschakelaar wordt kort ingedrukt in plaats van langer dan 1 seconde. | Houd de drukknop langer dan 1 seconde ingedrukt om de helderheid aan te passen. |
| De LED flikkert of knippert bij gedimd licht | De lamp is niet TRIAC-dimbaar, of de totale belasting op het kanaal is te hoog. Dit is advies op basis van de eisen in de handleiding. | Controleer het lampmodel en het totale vermogen. Vervang een niet-dimbare lamp door een TRIAC-dimbare LED. |
| Het koppelen lukt niet | De reset-toets is niet lang genoeg ingedrukt. | Houd de reset-toets 10 seconden ingedrukt, tot het lampje knippert. Start daarna opnieuw met de koppelstappen. |
| De app bereikt de dimmer niet, maar het licht werkt | Het internet of de Wi-Fi is uitgevallen. | Dimmen blijft lokaal werken met de drukknop. De app werkt weer zodra de verbinding terug is. |
Voor algemene vragen over het Zigbee-netwerk is het artikel over Zigbee, Z-Wave, Matter en wifi een goede aanvulling. Ook het artikel over een offline apparaat helpt bij verbindingsproblemen.
Welke dimmer past bij uw installatie?

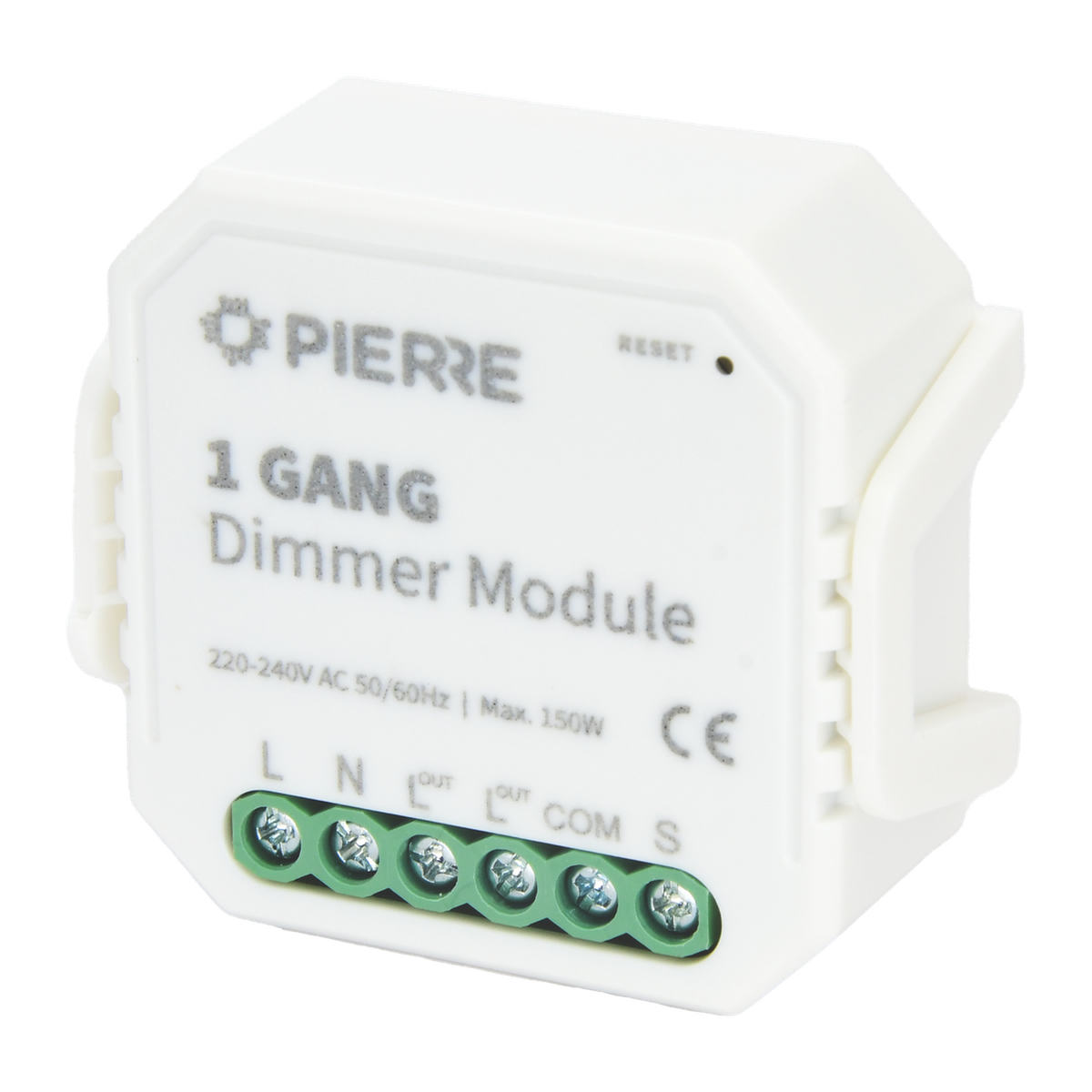

Wave dimmermodule 1-kanaals (zonder N): dimt één lichtpunt tot maximaal 150 W LED, zonder nulleider.
Bekijk product
Wave dimmermodule 2-kanaals (zonder N): dimt twee lichtpunten, met 100 W LED per kanaal, en heeft alleen een L-aansluiting nodig.
Bekijk product
Wave dimmermodule 1-kanaals (L+N): compact, met leading- en trailing-edge dimming voor verschillende soorten dimbare verlichting.
Bekijk productBekijk The One Wave Gateway Alle PIERRE-producten
Veelgestelde vragen over led dimmen zonder nuldraad
Werkt een dimmer zonder nuldraad met elke led-lamp?
Nee, niet met elke lamp. De handleiding beschrijft de module voor TRIAC-dimbare LED-lampen. Controleer de documentatie van uw lamp voordat u een module koopt. Een lamp die niet dimbaar is, wordt door de dimmer niet dimbaar.
Kan één dimmer twee lampen tegelijk dimmen?
Ja, met de 2-kanaals dimmer zonder N. Elk kanaal dimt een eigen lichtpunt. Per kanaal is de maximale belasting 100 W LED.
Kan ik een 48 V-railsysteem of magnetische spots met deze dimmers dimmen?
Nee. De handleiding van de 2-kanaals dimmer zonder N zegt uitdrukkelijk dat deze module een fasesnijdimmer is voor 230 V-belastingen. De handleiding noemt 48 V-magnetische railsystemen als systeem dat via de eigen driver wordt gedimd, en niet via deze module.
Werkt de dimmer ook als het internet uitvalt?
Ja. De dimmer blijft lokaal werken en u dimt met de drukknop. Alleen de bediening op afstand via de app is dan niet beschikbaar.
Wat is het verschil tussen de varianten met en zonder N?
De handleiding van de 2-kanaals variant legt uit dat een module met N ook als Zigbee-repeater werkt, die zonder N niet. Gebruik de variant zonder N alleen als er in de doos geen nulleider beschikbaar is.
Kort samengevat
- Geen nuldraad in de doos? Kies een dimmer zonder N: 1-kanaals voor één lichtpunt, 2-kanaals voor twee.
- Controleer of uw led-lamp TRIAC-dimbaar is, en blijf met het totale vermogen onder de maximale belasting.
- Laat de bedrading door een elektricien doen. Koppel daarna de module in de Smart PIERRE-app met de reset-toets.
Hulp nodig bij uw lampen of meterkast?
Mail naar info@wifi-center.nl. Wij helpen u kiezen tussen de drie modules en vertellen u welke gegevens uw elektricien nodig heeft. Liever via het formulier? Gebruik dan de contactpagina. Installateurs die met PIERRE werken, vinden informatie op de zakelijke pagina.
