De PIERRE Wave poortopener-module (SKU PW-MOD-GO) stuurt uw elektrische poort of garagedeur aan via het PIERRE Wave-systeem. De module werkt op 100–240 V AC, past in een inbouwdoos en heeft een potentiaalvrij relais dat de bediening van de motor nabootst, zoals een handmatige drukknop dat doet. U koppelt de module aan een PIERRE Wave-gateway en bedient de poort daarna via de Smart PIERRE-app. Voor de installatie heeft u een gekwalificeerde elektricien nodig, want de module wordt op 230 V aangesloten.
Deze handleiding hoort bij ons PIERRE smart home handleiding. Hier leest u wat de module doet, welke onderdelen u nodig heeft, hoe u de bedrading aansluit, hoe u de module koppelt, wat het lampje betekent en wat u doet als de poort niet reageert.

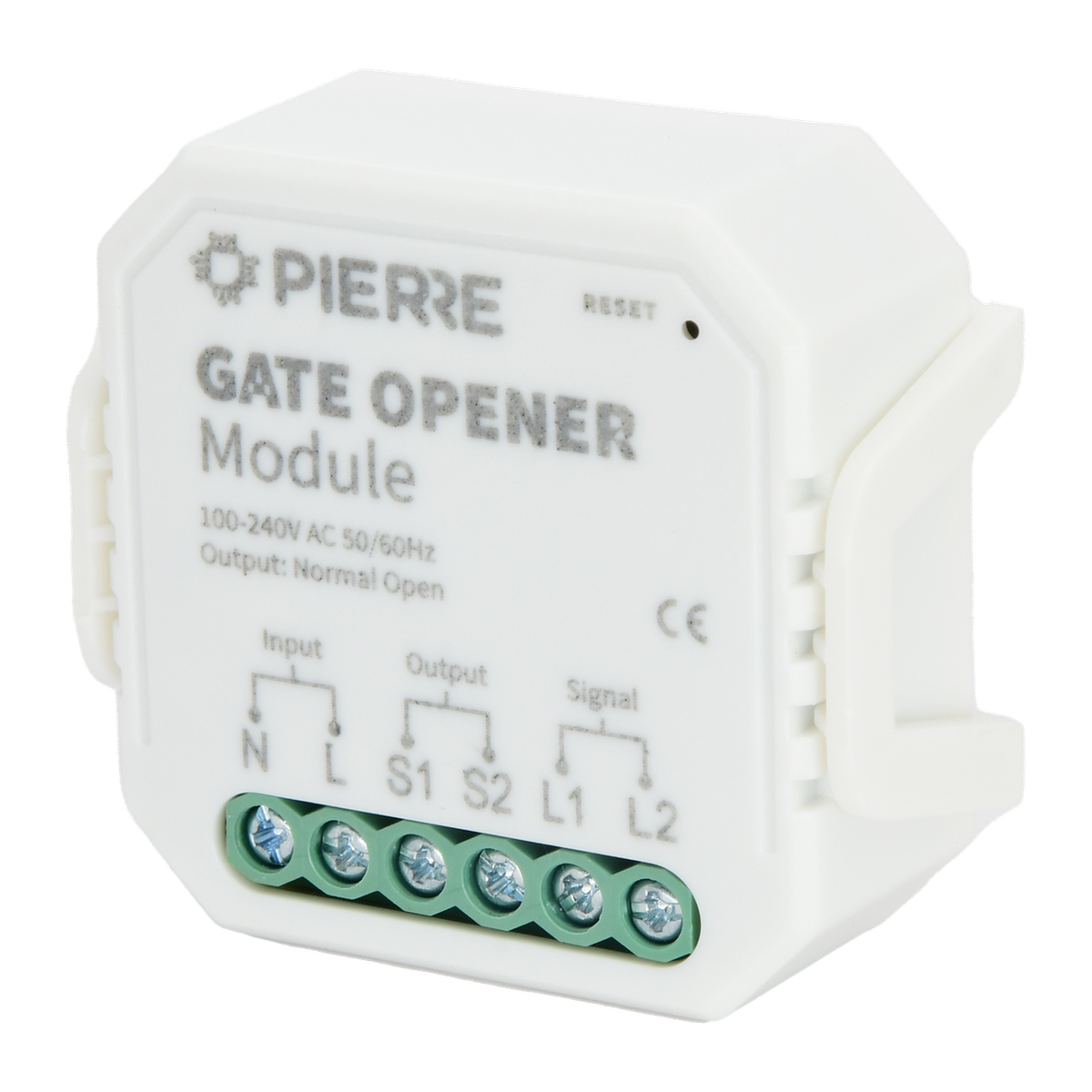

Wave poortopener-module: stuurt de motor van een poort of garagedeur aan via een potentiaalvrij relais, met Zigbee op 2,4 GHz en een bereik van 200 m.
Bekijk productWat is de PIERRE Wave poortopener-module en waarvoor gebruikt u hem?
De poortopener-module is een inbouwmodule voor één poort of garagedeur. Het relais van de module geeft een korte puls aan de drukknopingang van de motor, dezelfde puls die een drukknop op de muur geeft. Zo opent of sluit de motor de poort, zonder dat u de motor zelf hoeft aan te passen. De module heeft één kanaal en is wit, met een ABS+PC-behuizing.
U gebruikt de module in de volgende situaties:
- U wilt de poort of de garagedeur vanaf de bank of onderweg openen via de Smart PIERRE-app.
- U wilt de bestaande drukknop op locatie behouden. De module werkt parallel aan die drukknop, dus beide blijven bruikbaar.
- U wilt in de app zien of de poort open of dicht staat. Daarvoor sluit u een magnetische contactsensor aan op de ingangen S1 en S2.
Let op: de module houdt de poort niet open of dicht. De uitgang is een korte puls, net als een druk op een knop. De motor blijft de beweging dus zelf afmaken.
Wat heeft u nodig voor de poortopener-module?
De module werkt alleen in een PIERRE Wave-systeem. Hieronder staat wat u voor een complete installatie nodig heeft. Een aparte voeding is niet nodig, omdat de module direct op 100–240 V AC werkt.
- Wave poortopener-module (PW-MOD-GO): de module zelf, voor inbouw in de inbouwdoos.
- The One Wave Gateway (PW-SZG): de gateway die de module koppelt en de bediening via de app mogelijk maakt. Ook een PIERRE-display met gateway-functie kan deze rol overnemen; lees de keuzehulp voor gateway, controller of display.
- Een kabel van 2 × 1,5 mm² NYM-O van de meterkast naar de module, voor L en N (230 V AC).
- Kabel van 2 × 0,75 mm² H07V-K naar de motor (ingang van de drukknop), naar de drukknop op locatie en naar de contactsensor.
- Een magnetische contactsensor, bestaande uit een vast deel op de wand of het kozijn en een magneet op de poort. Deze sensor meldt of de poort open of dicht is. De handleiding gebruikt hem in het bedradingsschema.
- Een drukknop op locatie (optioneel), die parallel aan L1 en L2 komt te staan.
- Een smartphone of tablet met de Smart PIERRE-app.
Heeft u de module, de gateway en de kabels klaar? Dan kunt u de installatie plannen. Kiest u voor een complete set, bestel dan de module en de gateway samen.
Bestel de poortopener-module Bekijk de gateway
Hoe sluit u de poortopener-module aan?
Schakel eerst de stroom uit, en laat de aansluiting uitvoeren door een gekwalificeerde elektricien volgens de plaatselijke regels. Houd de module uit de buurt van kinderen, water en vochtige of hete omgevingen. Maak de module niet open en probeer hem niet te repareren.
Stap 1: schakel de stroom uit. Zet de groep of de zekering uit voordat u aan de module werkt. Controleer dat er geen spanning meer staat.
Stap 2: sluit L en N aan. Sluit de voedingskabel van de meterkast aan op L en N van de module. De module werkt op 100–240 V AC, 50–60 Hz. Deze aansluiting voedt de elektronica en het relais.
Stap 3: sluit de motor aan op L1 en L2. L1 en L2 zijn de droge-contactuitgang van het relais. Verbind ze met de ingang voor de drukknop (start) van de poortmotor. Het relais geeft daar een korte puls op.
Stap 4: sluit een drukknop op locatie aan (optioneel). Zet de drukknop parallel aan L1 en L2. Daarmee bedient u de poort ook zonder app.
Stap 5: sluit de contactsensor aan op S1 en S2. Monteer het vaste deel van de sensor op de wand of het kozijn. Monteer de magneet op de poort. Als de poort dicht is, moeten de twee delen tegenover elkaar staan. Zo meldt de sensor de open of dichte stand aan de app.
Stap 6: plaats de module in de inbouwdoos. Zet de stroom weer aan en volg daarna de koppelstappen hieronder. Houd de module tijdens het koppelen binnen bereik van de gateway.
De handleiding geeft de volgende kabels en aansluitingen aan. Gebruik deze tabel om de bekabeling te controleren.
| Verbinding | Aantal aders | Doorsnede | Kabeltype |
|---|---|---|---|
| Meterkast naar module (L, N, 230 V AC) | 2 | 1,5 mm² | NYM-O |
| Module naar motor (ingang drukknop) | 2 | 0,75 mm² | H07V-K |
| Module naar drukknop op locatie (L1, L2) | 2 | 0,75 mm² | H07V-K |
| Module naar contactsensor (S1, S2) | 2 | 0,75 mm² | H07V-K |
Alleen de voedingskabel voert 230 V. De drie andere verbindingen zijn laagspanningsaansluitingen voor de signalen.
Klaar met de bedrading? Dan koppelt u de module in de app. Heeft u hulp nodig bij de keuze van de gateway, dan helpen wij u graag.
Bekijk de PIERRE gateway Alle PIERRE-producten
Hoe koppelt u de poortopener-module aan de Smart PIERRE-app?
De module koppelt u aan uw PIERRE Wave-gateway. Zorg dat de gateway online is en dat de module binnen bereik staat. Zo verloopt het koppelen het snelst.
Stap 1: download de app en log in. Scan de QR-code om de PIERRE-app te downloaden. Log in met uw gebruikersnaam en wachtwoord.
Stap 2: start het toevoegen van een Wave-apparaat. Open Settings en kies Add Wave I/O.
Stap 3: zet de module in koppelstand. Houd de resetknop tien seconden ingedrukt, met een dun voorwerp zoals een paperclip, tot het lampje begint te knipperen.
Stap 4: zoek de apparaten. Kies Find Devices in de app.
Stap 5: voeg de module toe. De app toont de gevonden apparaten. Kies Add found devices.
Stap 6: geef de module een naam, rol en groep. Vul Name, Role en Group in en sla op.
Stap 7: controleer het resultaat. Stopt het lampje met knipperen, dan is het koppelen klaar. U kunt de poort nu vanuit de app bedienen.
Lukt het koppelen niet? Controleer dan eerst de voeding, de bedrading en de status van de gateway. Die stappen staan ook bij de oplossingen hieronder.
Wat betekent het lampje op de poortopener-module?
De module heeft een indicatielampje. De handleiding beschrijft twee situaties: het knipperen tijdens het koppelen en het stoppen van het knipperen als het koppelen klaar is. De tabel geeft die betekenissen weer.
| Lampje | Betekenis | Wat u doet |
|---|---|---|
| Knippert | De module staat in koppelstand (na tien seconden op de resetknop). | Ga door met Find Devices in de app. |
| Knippert snel | Verschijnt bij het resetten van de module, na ongeveer tien seconden indrukken van de resetknop. | Ga daarna verder met de koppelstappen hierboven. |
| Knipperen stopt | Het koppelen is klaar. | Geef de module een naam en controleer de bediening in de app. |
De handleiding beschrijft geen andere lampjespatronen. Ziet u iets anders, controleer dan de voeding, de bedrading en de gateway.
Hoe gebruikt u de poort en welke instellingen zijn er?
Na het koppelen bedient u de poort via de Smart PIERRE-app. U stelt de naam, rol en groep in bij het koppelen. Voor een complete bediening combineert u de app met de drukknop op locatie en met de contactsensor.
- Bediening via de app: de module stuurt een korte puls naar de motor. De poort gaat open of dicht, zoals bij een druk op een knop.
- Bediening op locatie: een drukknop parallel aan L1 en L2 werkt zonder app. De contactsensor meldt de stand ook in dat geval aan de app.
- Open of dicht melden: de contactsensor op S1 en S2 meldt de stand aan de app, ongeacht hoe de poort is bediend.
- Bij internetuitval: de poort blijft te bedienen met de drukknop op de muur en via de PIERRE-display of gateway. Alleen de bediening vanuit de app op afstand valt weg.
Voor het gebruik van scènes en automatiseringen in de app leest u scènes, schema's en automatiseringen in de Smart PIERRE app. Een voorbeeld van een poort die u automatisch laat openen, vindt u in onze howto over het slim openen van een garagedeur of poort.
Wat doet u als de poortopener-module niet werkt?
De onderstaande tabel geeft de meest voorkomende problemen uit de handleiding, met de oorzaak en de oplossing.
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| De module laat zich niet instellen | De module krijgt geen spanning, de gateway is offline of de bedrading klopt niet. | Controleer de voeding, controleer of de gateway online is en vergelijk de bedrading met het schema. |
| De poort reageert niet op de app | De gateway heeft geen verbinding of de internetverbinding is uitgevallen. | Bedien de poort met de drukknop op de muur of via de PIERRE-display of gateway. Controleer daarna de verbinding van de gateway. |
| De app toont geen open of dichte stand | De contactsensor is niet aangesloten op S1 en S2, of het vaste deel en de magneet staan niet tegenover elkaar. | Controleer de aansluiting op S1 en S2 en stel de sensor opnieuw af zodat beide delen tegenover elkaar staan als de poort dicht is. |
| De poort blijft niet open | Het relais geeft een korte puls. De module houdt de poort niet vast. | Dit is de werking van de module: een korte puls. Controleer de motor en de bediening van de motor zelf. |
| De module reageert niet meer na een storing | Een reset kan nodig zijn. | Houd de resetknop ongeveer tien seconden ingedrukt tot het lampje snel knippert en ga daarna verder met de koppelstappen hierboven. |
Blijft het probleem bestaan? Dan helpt het artikel over een PIERRE-apparaat dat offline is of traag reageert u verder. Voor het bredere Wave-netwerk leest u ook hoe u een stabiel Zigbee-netwerk opbouwt.
Welke technische specificaties hoort u te kennen?
De onderstaande tabel geeft de gegevens uit de handleiding van de poortopener-module.
| Eigenschap | Waarde |
|---|---|
| Draadloze techniek | Zigbee 3.0 |
| Frequentieband | 2,4 GHz – 2,484 GHz |
| Bereik | 200 m |
| Voeding | 100–240 V AC, 50–60 Hz |
| Aantal kanalen | 1 |
| Bedrading | N (nul) en L (fase) |
| Bedrijfstemperatuur | -10 tot +40 °C |
| Luchtvochtigheid | ≤ 80% RH |
| IP-klasse | IP20 (houd de module weg van water en vocht) |
| Afmetingen zonder montageklem | 46 × 46 × 18 mm (H × B × D) |
| Afmetingen met montageklem | 50 × 46 × 22,5 mm (B × H × D) |
| Materiaal en kleur | ABS+PC, wit |
| Beveiligingen | Overbelasting, overspanning, kortsluiting, thermisch, elektrostatisch en surge |
De module is bedoeld voor inbouw in de inbouwdoos. Houd hem weg van sterke storingsbronnen zoals magnetrons en beton of metaal, want die verkleinen het bereik.
Voor het volledige systeem heeft u een gateway nodig. Die koppelt de module aan de app en verzorgt de communicatie. De gateway kiest u op basis van de plek in uw gebouw. Het artikel over de gateway geeft de installatie en de LED-betekenissen.
The One Wave Gateway: de centrale gateway die uw Wave-apparaten koppelt aan de Smart PIERRE-app, zoals de poortopener-module.
Bekijk productBekijk de poortopener-module Alle PIERRE-producten
Veelgestelde vragen
Welke poorten en garagedeuren kan ik met deze module openen?
De module is bedoeld voor motoren met een drukknopingang die een droog contact als startsignaal gebruikt. Daarnaast past een magnetische contactsensor voor de open- en dichtmelding. Controleer voor de aankoop of uw motor een drukknopingang heeft.
Werkt de poort nog als het internet uitvalt?
Ja. De poort blijft te bedienen met de drukknop op de muur en via de PIERRE-display of gateway. Alleen de bediening vanuit de app op afstand is dan niet beschikbaar.
Hoe zet ik de module terug naar de fabrieksinstellingen?
Houd de resetknop ongeveer tien seconden ingedrukt tot het lampje snel knippert. Koppel de module daarna opnieuw aan de gateway via de stappen hierboven.
Kan ik de poort openen zonder de app?
Ja, met een drukknop op locatie die parallel aan L1 en L2 is aangesloten. Die drukknop werkt rechtstreeks op de motor. De app hoeft daarvoor niet actief te zijn.
Houdt de module de poort open zolang ik het signaal geef?
Nee. De uitgang is een korte puls, net als een drukknop. De motor houdt de poort niet vast met de module. U kunt de module dus niet gebruiken als vaste schakelaar voor de poort.
Kort samengevat
- De poortopener-module werkt op 100–240 V AC, plaatst u in de inbouwdoos en stuurt de motor via een korte relaispuls aan.
- U koppelt de module aan de PIERRE Wave-gateway via Settings en Add Wave I/O in de Smart PIERRE-app.
- Laat de 230 V-aansluiting over aan een gekwalificeerde elektricien en controleer de contactsensor op S1 en S2.
Twijfelt u of de module bij uw poort past, of wilt u een complete set samenstellen? Mail naar info@wifi-center.nl of stuur een bericht via de contactpagina. Installeert u voor klanten? Bekijk dan ook zakelijk bestellen.
