Een rolluik of gordijn slim maken met PIERRE doet u met een Wave-module of een Flat Series rolluikschakelaar, gekoppeld aan een PIERRE Wave-gateway of -display. Kiest u een inbouwmodule, dan blijft uw bestaande schakelaar in de muur. Kiest u een schakelaar, dan vervangt die de wandschakelaar. In beide gevallen heeft u een nuldraad (N) nodig, en de motor moet aparte omhoog- en omlaagaansluitingen hebben. Kalibreren doet u na het koppelen in de app, in de instellingen voor de looptijd. De handleiding beschrijft die instelling, maar niet de schermstappen. Hieronder leest u welke variant past, hoe u bedraadt en koppelt, en waar u op let bij het kalibreren.
Bekijk de rolluikschakelaar 1-voudig Bekijk de rolluikmodule Alle PIERRE-producten
Welke PIERRE-variant maakt uw rolluik of gordijn slim?
Er zijn drie producten voor rolluiken en gordijnen. Ze hebben alle drie een L- en een N-aansluiting nodig. Gebruik de tabel om snel de juiste variant te kiezen.
| Eigenschap | Rolluikmodule 1-kanaals (L+N) | Rolluikschakelaar 1-voudig (L+N) | Rolluikschakelaar 2-voudig (L+N) |
|---|---|---|---|
| Type | Inbouwmodule achter de bestaande schakelaar | Vervangt de wandschakelaar, met aanraakpaneel | Vervangt de wandschakelaar, met aanraakpaneel |
| Aantal motoren | 1 | 1 | 2, elk met eigen motor |
| Belasting | Schakelt tot 5 A | Maximaal 200 W per motor | Maximaal 200 W per motor |
| Handmatige bediening | S1 (omhoog) en S2 (omlaag) voor een wandschakelaar of twee drukknoppen | Op het aanraakpaneel | Op het aanraakpaneel, per motor |
| Montage | Inbouwdoos, 40 × 40 × 18 mm zonder montageklem | Standaard inbouwdoos van 80 × 80 mm | Standaard inbouwdoos van 80 × 80 mm |
Ons advies: wilt u uw bestaande schakelaar houden, kies dan de rolluikmodule. Wilt u een nieuwe schakelaar op de muur, kies dan de 1-voudige variant voor één motor of de 2-voudige variant voor twee motoren. Twee motoren die altijd samen moeten bewegen, plant u als één groep in het systeem.
Wat heeft u nodig?
Voor een slim rolluik of gordijn hebt u de volgende onderdelen nodig. De producten staan als link in de lijst.
- Wave rolluik- en gordijnmodule 1-kanaals (L+N) of een van de rolluikschakelaars 1-voudig of 2-voudig, afhankelijk van de variant die u kiest.
- The One Wave Gateway, of een PIERRE-display. De handleiding vereist een van beide voor het Wave-netwerk.
- Een 230 V AC-motor voor rolluik of gordijn, met aparte omhoog- en omlaaglijnen en ingebouwde eindschakelaars. De motor is niet bij PIERRE inbegrepen. Het maximum is 200 W per motor.
- De Smart PIERRE-app voor koppelen en configuratie.
- Een gekwalificeerde elektricien voor de aansluiting op 230 V.
Meer over automatisering van rolluiken en poorten vindt u in het overzicht over rolluiken, gordijnen en poorten met PIERRE.
Hoe bedraadt u een rolluikmodule of -schakelaar?
Bedraden is 230 V-werk. Laat het uitvoeren door een gekwalificeerde elektricien. Zo kan de elektricien direct aan de slag met de schema's uit de handleiding.
Stap 1: zet de stroom uit. Schakel de groep uit voordat u aan de bedrading begint. De handleiding vraagt dit bij elk werk aan de elektrische installatie.
Stap 2: sluit de module of schakelaar aan. Bij de module gaan twee aders van 1,5 mm² (NYM-O) met L en N van de meterkast naar de module. Van de module naar de motor gaan drie aders van 1,5 mm² (NYM-J) met Up, Down en N. Van de module naar de wandschakelaar of de twee drukknoppen gaan drie aders van 0,75 mm² (NYM-J) met COM, S1 (omhoog) en S2 (omlaag). Heeft de motor ook een beschermingsaarding nodig, gebruik dan een vieraderige kabel.
Stap 3: bedraad de schakelaar. Bij de Flat Series rolluikschakelaar gaan twee aders van 1,5 mm² (NYM-O) met L en N van de meterkast naar de schakelaar. Van de schakelaar naar de motor gaan drie aders van 1,5 mm² (NYM-O) met L up, L down en N. Bij de 2-voudige variant heeft elke motor een eigen trajekt.
Stap 4: plaats en zet de stroom aan. Plaats de module of schakelaar in de inbouwdoos en zet de stroom weer aan. Volg daarna de configuratie-instructies van het systeem.
| Traject (rolluikmodule) | Aders | Doorsnede en kabeltype | Aanduidingen |
|---|---|---|---|
| Van meterkast naar module | 2 | 1,5 mm², NYM-O | L, N |
| Van module naar motor | 3 | 1,5 mm², NYM-J | Up, Down, N |
| Van module naar wandschakelaar of drukknoppen | 3 | 0,75 mm², NYM-J | COM, S1 (omhoog), S2 (omlaag) |
Let op: de schakelaars werken niet zonder nuldraad. De handleiding noemt de N-aansluiting daarom als voorwaarde. Zit er geen N in de doos, dan zijn deze producten dus niet geschikt.
Tip van de specialist
Controleer voordat u bestelt of de motor het type is dat de handleiding noemt: een AC-motor met aparte omhoog- en omlaaglijn en ingebouwde eindschakelaars. Een motor met een ander type aansturing past niet bij deze producten.
Hoe koppelt u het rolluik aan de Smart PIERRE-app?
Koppelen gaat voor de module en de schakelaars op dezelfde manier. De gateway of het display moet online zijn.
Stap 1: download de app en log in. Scan de QR-code uit de handleiding, download de Smart PIERRE-app en log in met uw gebruikersnaam en wachtwoord.
Stap 2: voeg een Wave-apparaat toe. Open Settings en kies Add Wave I/O.
Stap 3: zet het apparaat in de koppelmodus. Houd de reset-toets 10 seconden ingedrukt, tot het lampje begint te knipperen. Gebruik een dun voorwerp, zoals een paperclip.
Stap 4: kies het apparaat. Tik op Find Devices en kies in de lijst Add found devices.
Stap 5: sla de instellingen op. Vul de naam, de rol en de groep in en tik op Save.
Stap 6: wacht tot het lampje stopt. Dan is het koppelen klaar en kunt u het rolluik of gordijn in de app instellen.
Lukt het niet? Dan helpt het artikel over het koppelen van een Wave-apparaat u verder. Voor de eerste installatie van de app leest u hoe u de app installeert en de eerste keer instelt.
Hoe kalibreert u de looptijd van het rolluik?
Kalibreren betekent dat het systeem weet hoe lang het rolluik nodig heeft om van boven naar beneden te lopen. Pas dan kan de schakelaar de stand in procenten tonen en instellen. Zo gaat het volgens de handleiding van de rolluikschakelaar.
- De looptijd: de schakelaar heeft een instelling voor de looptijd, de travel-time, nodig. Die stelt u in de IO-instellingen in, na het koppelen.
- De eindstanden: de eindstanden stelt de installateur op de motor zelf in. De schakelaar stelt die eindstanden niet in.
- De module: de handleiding van de rolluikmodule beschrijft geen aparte kalibratiestap. De module stuurt de motor aan via Up en Down, en de module heeft geen eigen instelling voor procenten in de handleiding.
De handleidingen beschrijven de schermstappen in de app niet. Wij geven daarom alleen de stappen die daar wel staan. Weet u niet zeker of uw motor en eindstanden goed zijn ingesteld? Vraag dan advies voordat u de installatie afrondt.
Tip van de specialist
Test na het koppelen eerst met de wandschakelaar of drukknoppen, zodat u ziet of omhoog en omlaag klopt. Klopt de richting niet, controleer dan de aansluiting van Up, Down, S1 en S2 tegen het schema.
Plant u een grotere installatie met meerdere rolluiken? Kijk dan eerst naar de hub. De PIERRE smart home handleiding beschrijft hoe de onderdelen samenwerken, van de eerste installatie tot automatisering. Daarna kiest u de schakelaars.
Bekijk de rolluikschakelaar 2-voudig Alle PIERRE-producten
Hoe bedient u het rolluik of gordijn in het dagelijks gebruik?
De rolluikschakelaar bedient u op drie manieren. U gebruikt het aanraakpaneel in huis, de Smart PIERRE-app op afstand, of schema's, automatiseringen en scenario's. Zo kunt u rolluiken automatisch laten bewegen op basis van tijden of gebeurtenissen.
Bij de rolluikmodule bedient u de motor ook met de wandschakelaar of twee drukknoppen op S1 en S2. De app en de wandschakelaar overschrijven elkaar. Het laatste commando geldt, en de app blijft gesynchroniseerd met de schakelaar.
Valt het internet weg? Dan werkt de module lokaal, en u bedient het rolluik met de wandschakelaar. Het display of de gateway regelt de bediening in huis. Alleen de bediening op afstand via de app valt weg.
Waarom reageert het rolluik niet of verkeerd?
De onderstaande tabel geeft de meest voorkomende situaties, met de oorzaak en de oplossing uit de handleiding. Komt u er met de tabel niet uit, neem dan contact met ons op.
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| De module reageert niet op de app | De module heeft geen stroom, de bedrading klopt niet, of de gateway of het display is offline. | Controleer de stroom en de bedrading tegen het schema. Zorg dat de gateway of het display online is. |
| De schakelaar werkt niet | Mogelijke oorzaak: er is geen nuldraad (N) aanwezig op de plaats van de schakelaar. | Controleer of er een N aanwezig is op de plaats van de schakelaar. Zonder N werkt de schakelaar niet, volgens de handleiding. |
| Het rolluik gaat de verkeerde kant op | De aansluiting van Up en Down, of van S1 en S2, wijkt af van het schema. | Controleer de aansluiting tegen het schema en wissel de richting pas na controle van de bedrading. |
| De stand in procenten klopt niet | De looptijd is nog niet ingesteld of niet goed ingesteld. | Stel de travel-time in de IO-instellingen in, na het koppelen. Vraag advies als u de stappen niet vindt. |
| Het koppelen lukt niet | De reset-toets is niet 10 seconden ingedrukt gehouden. | Houd de reset-toets 10 seconden ingedrukt, tot het lampje knippert. Start daarna opnieuw met de koppelstappen. |
| De module wil niet opnieuw koppelen | De module staat nog gekoppeld aan een eerder systeem of heeft een reset nodig. | Schakel de wandschakelaar 5 keer achter elkaar, of houd de reset-toets ongeveer 5 seconden ingedrukt tot het lampje snel knippert. Koppel daarna opnieuw. |
Voor meer over apparaten die offline gaan, leest u het artikel over een offline apparaat. Het netwerk zelf behandelen we in het artikel over Zigbee, Z-Wave, Matter en wifi.
Welke variant past bij uw aantal rolluiken?

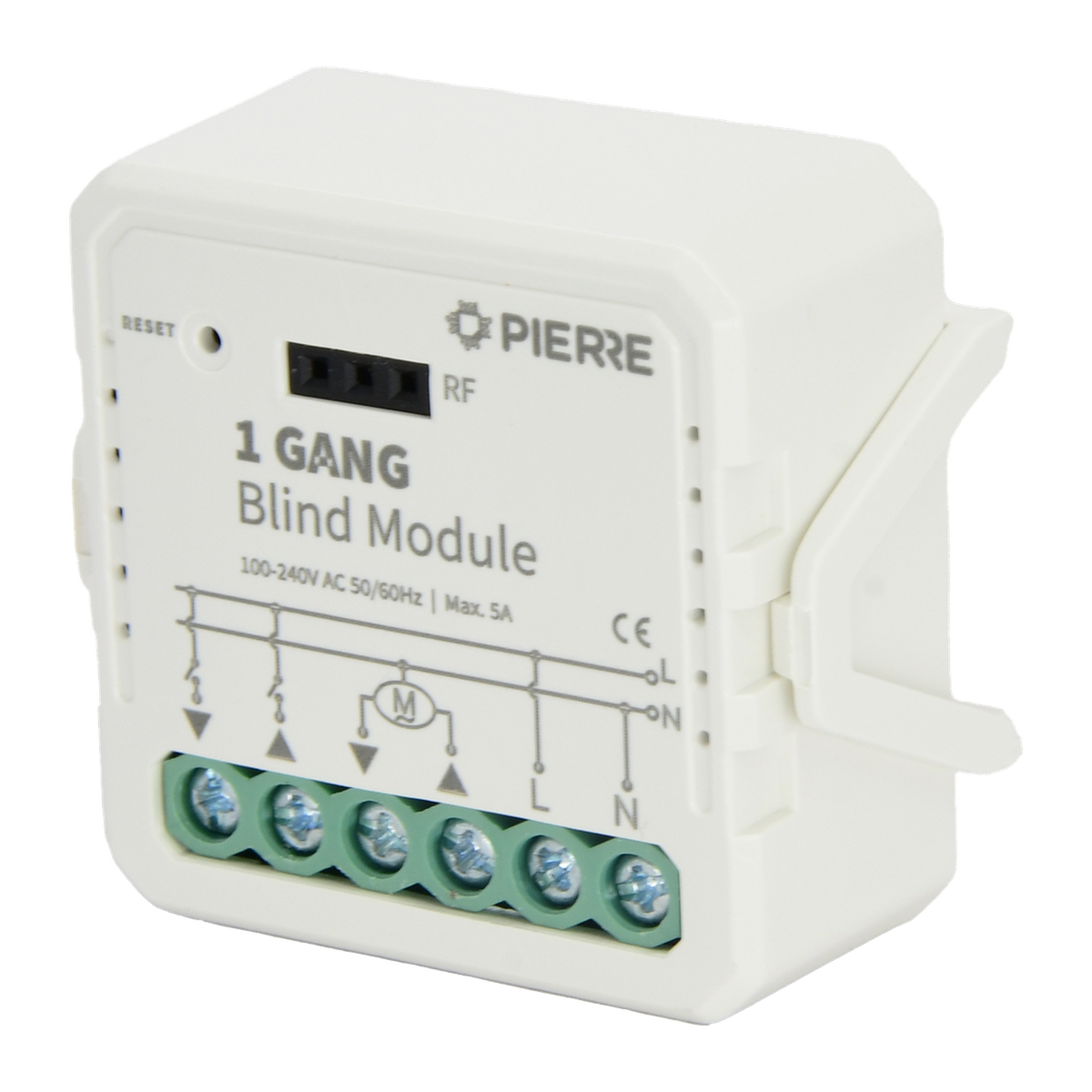

Wave rolluik- en gordijnmodule 1-kanaals (L+N): bedient één motor en blijft werken met de bestaande wandschakelaar via S1 en S2.
Bekijk product
Flat Series wandschakelaar rolluik 1-voudig zwart (L+N): bedien één motor op het glazen aanraakpaneel of via de app, en stuur hem aan met maximaal 200 W.
Bekijk product
Flat Series wandschakelaar rolluik 2-voudig zwart (L+N): twee afzonderlijke motoren, elk met een eigen trajekt en een eigen looptijd in het systeem.
Bekijk productBekijk The One Wave Gateway Alle PIERRE-producten
Veelgestelde vragen over rolluiken en gordijnen met PIERRE
Heb ik altijd een nuldraad nodig voor een slim rolluik?
Ja. De rolluikmodule en de rolluikschakelaars hebben alle drie een N-aansluiting nodig. De handleiding van de schakelaar zegt dat de schakelaar niet werkt zonder nuldraad. Controleer dus eerst of er een N in de doos zit.
Kan ik met één module een gordijn en een rolluik aansturen?
Nee. Elke module bedient één motor. Volgens de handleiding heeft elke motor een eigen rolluikmodule, die achter de schakelaar in de inbouwdoos zit. Voor twee motoren kiest u twee modules of de 2-voudige schakelaar.
Werkt de 2-voudige schakelaar voor twee rolluiken die samen moeten bewegen?
De twee motoren zijn afzonderlijk aan te sturen. Wilt u dat ze altijd samen bewegen, dan plant u ze in het systeem als één groep. De handleiding noemt dit uitdrukkelijk.
Welke motor heb ik nodig?
Een AC-motor voor rolluik of gordijn met aparte omhoog- en omlaaglijnen en ingebouwde eindschakelaars. De motor is maximaal 200 W per kanaal. Bij de rolluikmodule staat de belasting in de specificaties als maximaal 5 A.
Werkt het rolluik ook als het internet uitvalt?
Ja. De module en de schakelaar blijven lokaal werken. Het aanraakpaneel of de wandschakelaar bedient het rolluik, en alleen de bediening op afstand via de app valt weg.
Kort samengevat
- Kies de module als u de bestaande schakelaar wilt houden, of de schakelaar voor een nieuwe wandschakelaar. Elke variant heeft een nuldraad nodig.
- Zorg dat de motor aparte omhoog- en omlaaglijnen heeft. Koppel het apparaat met de reset-toets in de Smart PIERRE-app.
- Stel de looptijd in de IO-instellingen in na het koppelen. De eindstanden op de motor stelt de installateur in.
