Deze handleiding van de PIERRE Wave IR-afstandsbediening (SKU PW-ACT-IR) legt uit hoe u de afstandsbediening plaatst, aansluit op een 5 V-voeding en koppelt aan de Smart PIERRE-app. Hiermee bedient u airco's en andere infraroodapparaten via uw PIERRE-systeem. De afstandsbediening heeft een PIERRE-display of The One Wave Gateway nodig, en een 5 V-voeding die niet in de doos zit. Deze pagina hoort bij de PIERRE smart home handleiding.

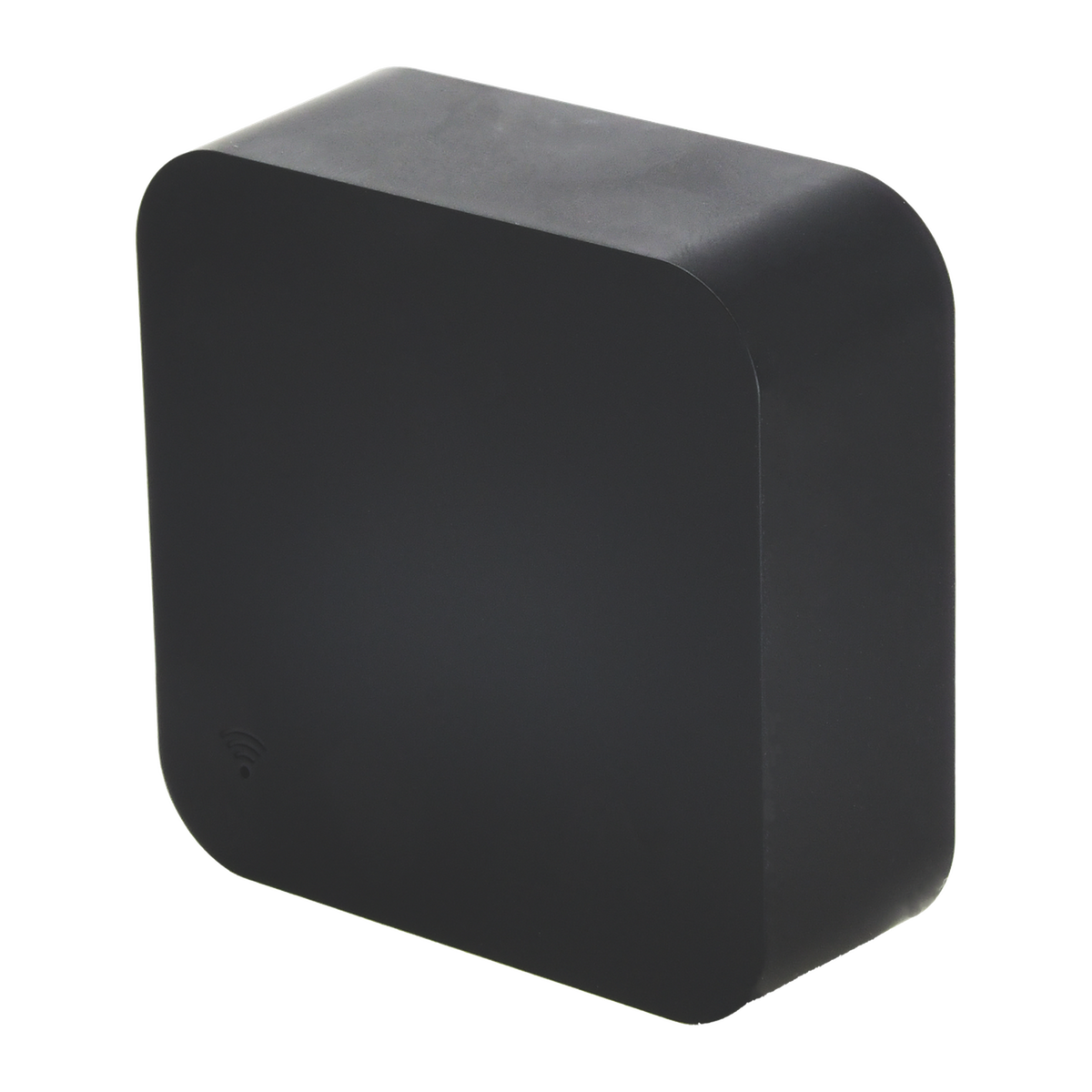

Wave IR-afstandsbediening: zendt infraroodsignalen uit, zodat u infraroodapparaten in uw smart home kunt opnemen. Het bereik is 10 m.
Bekijk productWat is de PIERRE Wave IR-afstandsbediening en waarvoor gebruikt u hem?
De IR-afstandsbediening zendt infraroodsignalen uit naar apparaten die alleen met een infraroodafstandsbediening werken, zoals airco's. Via het PIERRE Wave-netwerk krijgt u die apparaten in de Smart PIERRE-app of op het display. Zo bedient u ze op afstand, ook buiten thuis, zolang de gateway online is.
U kunt maximaal drie airco's aan één afstandsbediening koppelen, volgens de handleiding. Meer over de mogelijkheden voor airco's en tv's leest u in ons artikel over airco, tv en andere infraroodapparaten slim bedienen met PIERRE.
Welke onderdelen heeft u nodig voor de afstandsbediening?
Voor een werkende afstandsbediening heeft u de volgende onderdelen nodig. De afstandsbediening en de gateway staan met een link in de lijst.
- PIERRE Wave IR-afstandsbediening (PW-ACT-IR): de afstandsbediening zelf, met de bijgeleverde kabel.
- PIERRE The One Wave Gateway (PW-SZG): de gateway die de afstandsbediening koppelt aan het systeem. Heeft u al een PIERRE-display dat de gatewayfunctie overneemt, dan hebt u geen aparte gateway nodig. Een van beide moet al ingesteld zijn voordat u de afstandsbediening toevoegt.
- Een 5 V-voeding van minimaal 1 A. De voeding zit niet in de doos; in de doos zit alleen de kabel, zonder stekker.
- De Smart PIERRE-app op uw smartphone of tablet.
Het verschil tussen een gateway, controller en display leest u in gateway, controller of display: welke PIERRE-centrale heeft u nodig?
Hoe plaatst en voedt u de afstandsbediening?
De afstandsbediening heeft geen bedrading in de wand nodig. U plaatst hem op een vlakke ondergrond en voedt hem met 5 V.
Stap 1: kies de plek. Plaats de afstandsbediening op een vlakke ondergrond, binnen 10 m van het apparaat dat u wilt bedienen. Zorg voor een vrije zichtlijn. Infrarood gaat niet door muren of meubels heen.
Stap 2: sluit de kabel aan. Steek de kabel in de ingang (Input port) van de afstandsbediening.
Stap 3: sluit de voeding aan. Gebruik alleen een 5 V-voeding van minimaal 1 A. Met een zwakkere voeding werkt de afstandsbediening niet goed. Steek de voeding daarna in het stopcontact.
Stap 4: controleer de LED. De LED moet branden. Brandt hij niet, controleer dan de voeding en de kabel.
Tip van de specialist
Gebruik een voeding die bij 5 V en minimaal 1 A past, zoals de handleiding voorschrijft. Volgens de handleiding werkt de afstandsbediening niet goed met een zwakkere voeding. Meer over het aanleggen van een Wave-netwerk leest u in een stabiel PIERRE Wave-netwerk opbouwen.
Heeft u de gateway al klaar? Dan kunt u de afstandsbediening direct koppelen. Heeft u nog geen gateway, dan is de The One Wave Gateway het startpunt van het netwerk.
Hoe koppelt u de afstandsbediening aan de Smart PIERRE-app?
Stel eerst de gateway of het display in. Daarna koppelt u de afstandsbediening. De handleiding van de gateway beschrijft dezelfde volgorde: eerst de gateway, daarna de apparaten.
Stap 1: installeer de app. Scan de QR-code uit de handleiding om de Smart PIERRE-app te downloaden. Log daarna in met uw gebruikersnaam en wachtwoord.
Stap 2: start het toevoegen. Open Settings en tik op Add Wave I/O.
Stap 3: zet de afstandsbediening in koppelmodus. De resetknop zit aan de andere kant van de afstandsbediening. Houd de resetknop ingedrukt tot het lampje begint te knipperen.
Stap 4: zoek het apparaat. Tik op Find Devices. De app toont de gevonden apparaten.
Stap 5: voeg het toe. Tik op Add found devices.
Stap 6: geef de afstandsbediening een naam. Vul de naam, de rol en de groep in en sla op.
Stap 7: controleer het lampje. Wacht tot het lampje stopt met knipperen. Dan is de koppeling klaar.
Wat betekent het lampje van de afstandsbediening?
De afstandsbediening heeft één LED-indicator. De handleiding beschrijft de stand bij het koppelen en de stand bij een aangesloten voeding. De LED gaat ook aan op het moment dat er een signaal wordt verzonden.
| Lampje | Betekenis |
|---|---|
| Brandt | De voeding is aangesloten. Controleer dat de LED brandt als de afstandsbediening online moet zijn. |
| Knippert na de reset | De afstandsbediening staat in koppelmodus. |
| Stopt met knipperen | De koppeling is klaar. |
| Licht op bij een signaal | De LED toont wanneer er een infraroodsignaal wordt verzonden. |
Meer over de lampjes van PIERRE-apparaten leest u in PIERRE LED betekenis.
Welke instellingen heeft u voor airco's en andere apparaten?
Het merk en het model van de airco stelt u in via de Smart PIERRE-app of op het display. Open de instellingen van het display, kies de tab Wave en zoek de afstandsbediening in de lijst van I/O. Open de afstandsbediening en kies het merk uit de lijst. Zijn er meerdere modellen, kies dan het model uit de lijst Select Model.
De afstandsbediening werkt met airco's van onder meer Gree, Vivax, Midea, Fujitsu, Hisense, LG en Tesla. Controleer bij uw eigen model of het merk en het type in de lijst van de app staan.
Wat doet u als de afstandsbediening niet reageert of vaak offline is?
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| Het apparaat reageert niet op de afstandsbediening | Er is geen vrije zichtlijn, of er zit een obstakel tussen | Zorg voor een vrije zichtlijn tussen de afstandsbediening en het apparaat. Infrarood gaat niet door muren of meubels. |
| De afstandsbediening werkt slecht | De voeding levert te weinig vermogen | Gebruik een 5 V-voeding van minimaal 1 A. |
| De afstandsbediening is vaak offline | De voeding is niet aangesloten, of de gateway is uitgeschakeld | Controleer of de voeding aangesloten is en de LED brandt. Controleer dat de gateway aan staat en online is. |
| De afstand tot de gateway is te groot | Het Zigbee-netwerk heeft geen tussenstation | Plaats tussen de gateway en de afstandsbediening een netgevoed PIERRE Wave-apparaat, zoals een smartplug. Dat verlengt het mesh. |
| De afstandsbediening herkent het apparaat niet goed | Het merk of model staat niet goed ingesteld | Pas het merk en het model aan in de app of op het display, zoals hierboven beschreven. |
| De afstandsbediening reageert niet na een firmwareupdate | Hij moet opnieuw verbinding maken | Wacht tot de afstandsbediening weer verbinding maakt. |
Wat zijn de technische specificaties van de afstandsbediening?
| Eigenschap | Waarde |
|---|---|
| Voeding | DC 5 V, maximaal 1 A (de voeding zit niet in de doos) |
| Frequentie | 38 kHz |
| Bereik | 10 m |
| Verbinding | Zigbee 3.0, 2,4 GHz |
| Bedrijfstemperatuur | 0 tot +50 °C |
| Luchtvochtigheid | 10 tot 85% RH, niet-condenserend |
| Beveiligingen | Overspanning, kortsluiting, omgekeerde polariteit en thermische beveiliging |
| Behuizing | ABS-kunststof, zwart |
| Afmetingen | 49 × 49 × 19 mm |
| Gewicht | 22 gram |
| Montage | Op een vlakke ondergrond |
The One Wave Gateway: de centrale gateway voor PIERRE Wave-apparaten, met Zigbee op de 2,4 GHz-band en voeding via USB-C met 5 V.
Bekijk product
Wave binnen-smartplug met energiemeting: meet het stroomverbruik van het aangesloten apparaat en schakelt tot 3680 W en 16 A.
Bekijk productBekijk de IR-afstandsbediening Alle PIERRE-producten
Veelgestelde vragen
Welke voeding heb ik nodig?
Gebruik alleen een 5 V-voeding van minimaal 1 A. Met een zwakkere voeding werkt de afstandsbediening niet goed. De voeding zit niet in de doos, dus die koopt u apart.
Hoeveel airco's kan ik aan één afstandsbediening koppelen?
Maximaal drie airco's per afstandsbediening, volgens de handleiding.
Kan ik de airco ook buitenshuis bedienen?
Ja. Als de afstandsbediening gekoppeld is en de gateway verbinding heeft met het internet, bedient u de apparaten via de Smart PIERRE-app, via elke internetverbinding.
Werkt het ook zonder een PIERRE-gateway?
Nee. De handleiding noemt alleen een PIERRE-display of PIERRE-gateway. Zigbee-gateways van andere merken worden niet ondersteund.
Waarom werkt de afstandsbediening niet door de muur heen?
Infrarood gaat niet door muren of meubels. Zorg voor een vrije zichtlijn tussen de afstandsbediening en het apparaat dat u wilt bedienen.
Kort samengevat
- Gebruik een 5 V-voeding van minimaal 1 A. De voeding zit niet in de doos.
- Koppel de afstandsbediening via Add Wave I/O nadat de gateway online is. Houd de reset ingedrukt tot het lampje knippert.
- Zorg voor een vrije zichtlijn, binnen 10 m van het apparaat, en stel merk en model in de app in.
