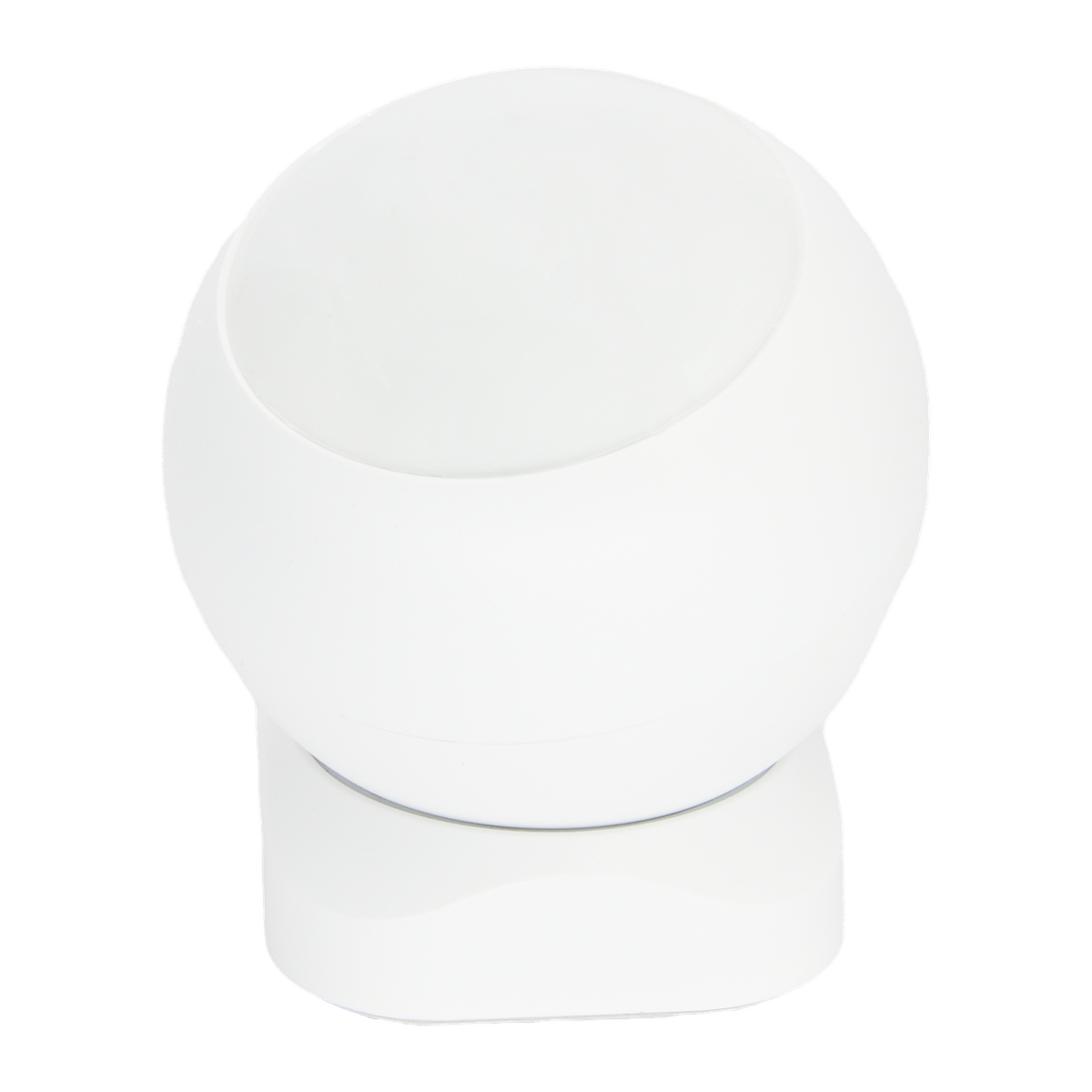

De PIERRE Wave bewegingssensor (SKU PW-SNS-MOTION1) registreert beweging op wandhoogte en stuurt die draadloos door naar uw PIERRE-systeem. U plaatst hem op ongeveer 2,2 m hoogte, koppelt hem via de Smart PIERRE-app aan een gateway of display en gebruikt hem daarna voor verlichting of een alarmfunctie. In deze handleiding leest u wat u nodig heeft, hoe u de sensor installeert en koppelt, wat het lampje betekent en wat u doet als er iets niet werkt.
Wave bewegingssensor: detecteert beweging met een hoek van 90° en een bereik van 8 meter, draadloos via Zigbee.
Bekijk productWat is de PIERRE Wave bewegingssensor en waarvoor gebruikt u hem?
De bewegingssensor is een draadloos apparaat in het PIERRE Wave-systeem. Hij gebruikt Zigbee 3.0 op 2,4 GHz en werkt niet zelfstandig: hij stuurt zijn meldingen naar een PIERRE-gateway of -display, die het verkeer met de Smart PIERRE-app verzorgt. Daarom hoort de sensor altijd bij een gateway in uw installatie. Meer over de verschillen tussen de centrales vindt u in ons artikel gateway, controller of display.
U gebruikt de sensor voor situaties waarin u wilt weten of er iemand beweegt. De productomschrijving noemt hallen, badkamers en slaapkamers als typische plekken. Ook de koppeling aan verlichting of een alarmfunctie is mogelijk, omdat u de sensor als trigger in het systeem kiest. Let op het verschil met een aanwezigheidssensor: een bewegingssensor reageert op beweging, terwijl een aanwezigheidssensor ook iemand kan herkennen die stilzit. Ons artikel aanwezigheidssensor of bewegingssensor zet dat naast elkaar. Een overzicht van alle sensoren vindt u in de PIERRE sensoren. Het hele systeem legt ons PIERRE smart home handleiding uit, van de eerste installatie tot automatisering.
Wat heeft u nodig?
Koopt u de bewegingssensor, dan hebt u in de meeste gevallen de volgende onderdelen nodig:
- The One Wave Gateway (PW-SZG): de gateway die de Wave-apparaten koppelt aan de Smart PIERRE-app. Het alternatief is een PIERRE-display dat als gateway werkt, zoals het Smart Home bedieningspaneel Berlin 10 inch.
- Een CR123A-batterij: de sensor werkt op batterij. De handleiding vermeldt geen netvoeding voor deze sensor.
- De Smart PIERRE-app op uw smartphone of tablet, met uw gebruikersnaam en wachtwoord.
- Optioneel, voor automatisering: een Wave lichtmodule 1-kanaals (L+N) om verlichting op de sensor te laten reageren.
Heeft u al een PIERRE-display in huis dat als gateway dient? Dan hoeft u geen extra gateway aan te schaffen. Twijfelt u of uw centrale geschikt is? Lees dan eerst de handleiding van The One Wave Gateway.
Hoe installeert u de bewegingssensor op de juiste plek?
De plaatsing bepaalt hoe goed de sensor werkt. Het gaat om de detectiehoek, de hoogte en de afstand tot de gateway. Lees de stappen hieronder voordat u gaten boort of plakt.
Kies de juiste plek
De handleiding geeft de volgende detectiewaarden. Van opzij gezien reikt het detectiegebied tot 8 meter, onder een hoek van 90°. Van bovenaf gezien dekt de sensor 90°, tot 8 meter in de lengte en 4 meter in de breedte. Het grijze gebied in de handleiding is de geldige detectiezone.
- Plaats de sensor op ongeveer 2,2 m boven de vloer, zoals de handleiding aanbeveelt.
- Zorg dat er geen obstakels voor de lens staan. Anders kan de detectie onnauwkeurig zijn.
- Houd de sensor uit de buurt van airco's, ventilatoren, koelkasten en ovens, en plaats hem niet in direct zonlicht. Deze apparaten veroorzaken temperatuurwisselingen.
- Muren tussen de sensor en de gateway verkorten de draadloze afstand. Kies daarom een plek die dicht genoeg bij de gateway ligt. Meer over de opbouw van een stabiel netwerk leest u in ons artikel over het Zigbee-mesh.
Plaats de batterij en start de sensor
Stap 1: Open het batterijdeksel. Draai het deksel linksom om het te openen.
Stap 2: Verwijder het isolatiefolietje. Daarna gaat de sensor aan. De rode LED knippert langzaam voor de zelfcontrole.
Stap 3: Plaats de magneetvoet. Verwijder de beschermfolie van de kleefstrip op de voet en bevestig de voet op de gekozen plek. Plaats daarna de sensor op de magneetvoet.
Hoe koppelt u de bewegingssensor aan de Smart PIERRE-app?
Het koppelen gaat via de app. Zorg dat uw gateway of display werkt en dat u bent ingelogd. Daarna volgt u deze stappen:
Stap 1: Download de app. Scan de QR-code uit de handleiding om de PIERRE-app te downloaden en log in met uw gebruikersnaam en wachtwoord.
Stap 2: Open het toevoegmenu. Open Settings en kies Add Wave I/O.
Stap 3: Zet de sensor in koppelmodus. Houd de resetknop 5 seconden ingedrukt tot het lampje begint te knipperen. Het groene lampje knippert dan voor de netwerkinstellingen.
Stap 4: Zoek de apparaten. Kies Find Devices. De app toont de gevonden apparaten.
Stap 5: Voeg het apparaat toe. Kies Add found devices, vul de velden Name, Role en Group in en sla op.
Stap 6: Controleer het resultaat. Stopt het lampje met knipperen? Dan is het koppelen klaar.
Tip van de specialist
Geef de sensor bij het opslaan meteen een herkenbare naam, zoals "Hal beneden" of "Slaapkamer". Dat maakt automatiseringen in de app veel overzichtelijker. Voor het maken van scènes en schema's kunt u ons artikel over scènes en automatiseringen gebruiken.
Bewegingssensor bestellen Bekijk de gateway
Wat betekent het lampje op de bewegingssensor?
De sensor heeft een statuslampje. In de handleiding staan drie situaties die u tegenkomt bij het gebruik. De tabel geeft per situatie aan wat u ziet en wat het betekent.
| Lampje | Wanneer | Betekenis |
|---|---|---|
| Rood, langzaam knipperend | Na het inschakelen, na het verwijderen van het isolatiefolietje | Zelfcontrole van de sensor |
| Groen, knipperend | Na het indrukken van de resetknop (5 seconden) | De sensor staat in de netwerkinstellingen en wacht op koppelen |
| Lampje knippert niet meer | Tijdens het koppelen in de app | Het koppelen van het Wave-apparaat is klaar |
Hoe past u de instellingen aan en gebruikt u de sensor dagelijks?
Na het koppelen beheert u de sensor in de Smart PIERRE-app. Bij het opslaan kiest u de naam, de rol en de groep van het apparaat. Die gegevens bepalen waar het apparaat in de app terugkomt. Een automatisering maakt u daarna in de app, bijvoorbeeld om een lichtmodule te laten schakelen zodra de sensor beweging meldt.
Verplaatst u de sensor, dan controleert u of de magneetvoet nog goed vastzit en of het zicht op de lens vrij is. Het batterijdeksel draait u linksom open, zoals bij de installatie.
Wat doet u als de bewegingssensor niet werkt zoals verwacht?
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| De sensor detecteert beweging niet goed | Er staat een obstakel voor de lens | Verwijder het obstakel en controleer of het zicht op het detectiegebied vrij is. |
| Meldingen komen onregelmatig binnen | De sensor staat op een plek die de handleiding afraadt: bij een airco, ventilator, koelkast, oven of in direct zonlicht | Verplaats de sensor naar een plek zonder die warmtebronnen en zonder zonlicht. Gebruik de magneetvoet voor de nieuwe positie. |
| Koppelen lukt niet | De sensor staat te ver van de gateway of er staat een muur tussen | Plaats de sensor dichter bij de gateway en herhaal de koppelstappen vanaf de resetknop. |
| Het lampje knippert niet na de reset | De koppelmodus is niet gestart | Houd de resetknop 5 seconden ingedrukt tot het lampje begint te knipperen. |
| De sensor verschijnt niet in de app | Het zoeken is niet gestart of de sensor is niet in koppelmodus | Open Settings, kies Add Wave I/O, druk op Find Devices en herhaal de reset van de sensor. |
Lukt het niet om de sensor te koppelen, of blijft het probleem bestaan? Lees dan ons artikel over een PIERRE-apparaat dat offline is. Wilt u weten hoe u het apparaat terugzet naar de fabrieksinstellingen? Dat leest u in ons artikel over resetten.
Welke technische specificaties hoort u te kennen?
| Eigenschap | Waarde |
|---|---|
| Model | PIERRE Wave bewegingssensor (SKU PW-SNS-MOTION1) |
| Draadloze verbinding | Zigbee 3.0, 2,4 GHz |
| Voeding | CR123A-batterij |
| Detectiehoek | 90° |
| Detectiebereik zijaanzicht | Tot 8 meter |
| Detectiegebied van bovenaf | 90°, tot 8 meter lang en 4 meter breed |
| Aanbevolen montagehoogte | Ongeveer 2,2 m boven de vloer |
| Bevestiging | Magneetvoet met kleefstrip |
| Gateway | PIERRE-display als gateway of The One Wave Gateway |
Welke gateway en lichtmodule passen bij de sensor?
De sensor heeft een gateway nodig om te werken. Het The One Wave Gateway is de gateway die bij het Wave-systeem hoort. Heeft u al een PIERRE-display met gateway-functie, dan kunt u de sensor daarop koppelen. Wilt u de sensor koppelen aan verlichting? Dan past een Wave lichtmodule. Plaats die modules alleen met een installateur of elektricien, omdat ze op 230 V werken.
The One Wave Gateway: de centrale gateway voor PIERRE Wave-apparaten, met Zigbee 3.0 op 2,4 GHz en voeding via USB-C met 5 V.
Bekijk product
Wave lichtmodule 1-kanaals (L+N): schakelt één lichtkanaal draadloos via het PIERRE Wave-systeem, op 100–240 V AC en tot 10 A.
Bekijk productWave bewegingssensor bestellen Alle PIERRE-producten
Veelgestelde vragen
Werkt de bewegingssensor zonder gateway?
Nee. De handleiding noemt de gateway als verplicht onderdeel van het systeem. De sensor stuurt zijn signalen via Zigbee naar een PIERRE-display of The One Wave Gateway. Zonder die centrale ontvangt de Smart PIERRE-app geen meldingen van de sensor.
Welke batterij heeft de bewegingssensor nodig?
De sensor gebruikt een CR123A-batterij. In de handleiding staat geen netvoeding voor deze sensor. Plaats de batterij met het isolatiefolietje eraf, daarna start de sensor.
Hoe hoog hangt de bewegingssensor het best?
De handleiding adviseert ongeveer 2,2 m boven de vloer. Op die hoogte is het detectiegebied zoals de handleiding het beschrijft. Zorg dat er niets voor de lens staat.
Wat is het verschil met een aanwezigheidssensor?
Een bewegingssensor reageert op beweging. Een aanwezigheidssensor herkent ook iemand die stilzit. Kiest u voor een gang of hal, dan past een bewegingssensor meestal goed. Voor een kantoor of woonkamer waar mensen stil zitten, kunt u beter een aanwezigheidssensor overwegen.
Kan ik de sensor in de buurt van de airco plaatsen?
Dat adviseert de handleiding niet. Houd de sensor uit de buurt van airco's, ventilatoren, koelkasten en ovens, en niet in direct zonlicht.
Wat moet ik doen als de app de sensor niet vindt?
Herhaal de koppelstappen. Houd de resetknop 5 seconden ingedrukt tot het lampje knippert, open in de app Settings en kies Add Wave I/O. Druk daarna op Find Devices. Lukt het nog steeds niet, dan helpt de handleiding van de gateway verder.
Kort samengevat
- De PIERRE Wave bewegingssensor heeft een gateway of display nodig, een CR123A-batterij en de Smart PIERRE-app.
- Plaats hem op ongeveer 2,2 m hoogte, zonder obstakels voor de lens en uit de buurt van airco's en warmtebronnen.
- Koppel hem via Settings, Add Wave I/O en Find Devices, en stop het lampje met knipperen als bevestiging.
Twijfelt u welke sensor, gateway of lichtmodule bij uw woning past? Mail ons op info@wifi-center.nl, Stuur een bericht via de contactpagina. We denken graag mee over de plaatsing. Bestelt u voor een zakelijk project? Bekijk dan ook zakelijk bestellen.
