Het PIERRE Bedieningspaneel Helsinki 6 inch is een room-control display met een touchscreen van 6 inch en een draaiknop. Het paneel heeft een 2-weg relais van 200 W per circuit, en de draaiknop stelt de gewenste temperatuur in. U monteert het in een inbouwdoos van 86 × 86 × 50 mm, sluit het aan op het net en op uw netwerk, en voegt het toe via Menu → Settings → Displays in de Smart PIERRE-app.
Deze handleiding volgt de officiële PIERRE-handleiding voor het Helsinki-paneel (SKU P-DSP-HEL). U leest wat u nodig heeft, hoe u het paneel monteert en koppelt, welke instellingen er zijn en wat u doet bij storingen. Het paneel hoort bij ons overzicht van PIERRE bedieningspanelen en intercoms. Voor het hele systeem begint u bij de PIERRE smart home handleiding.

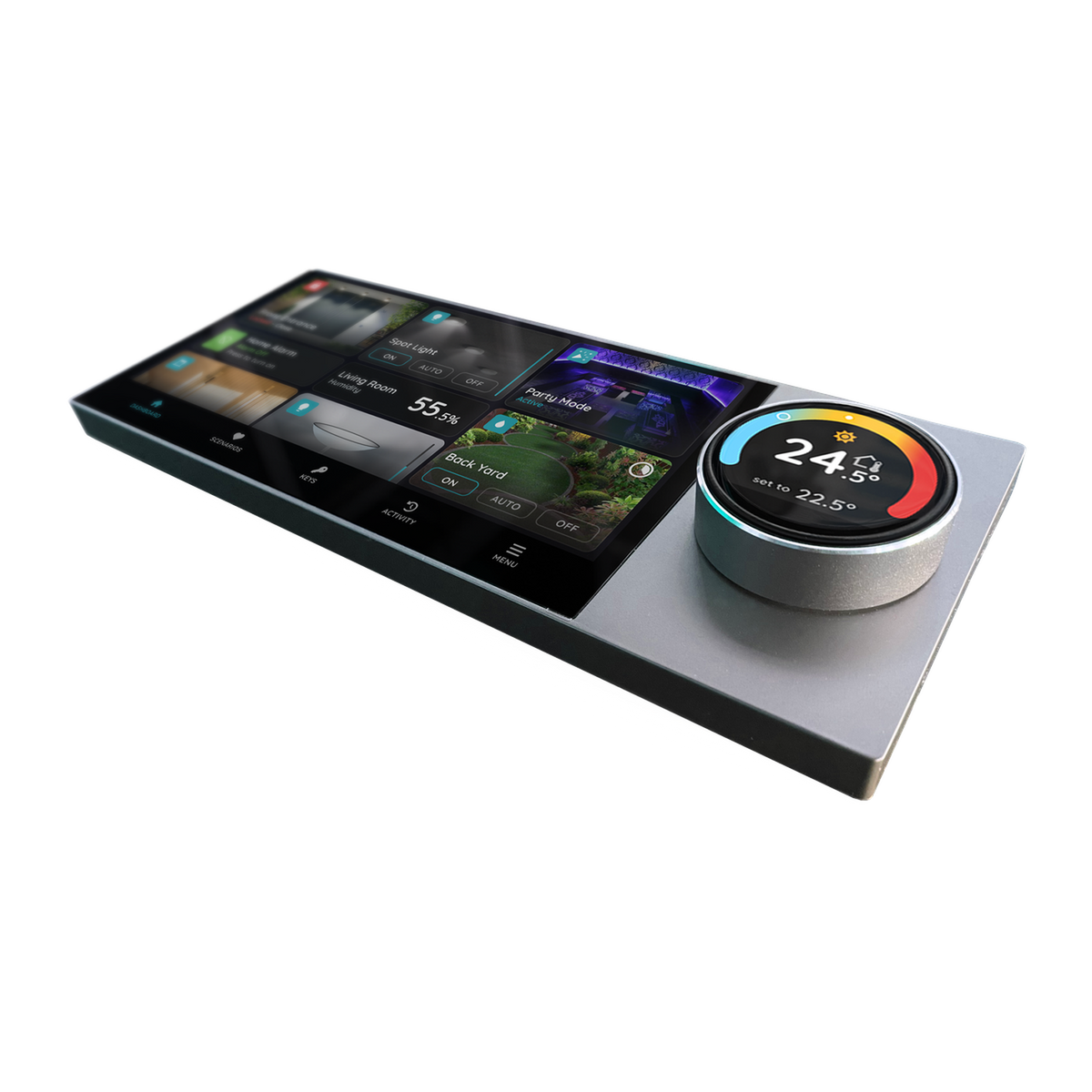

Smart Home bedieningspaneel Helsinki 6 inch: touchscreen van 6 inch met 720 × 1440 px, een 2-weg relais van 200 W per circuit en een draaiknop met een klein schermpje.
Bekijk productWat is het Helsinki-paneel en waarvoor gebruikt u het?
Het Helsinki-paneel is een display voor de muur waarmee u het slimme huis bedient. Het draait op Android 8 met 2 GB werkgeheugen en 8 GB opslag. Het heeft een ingebouwde temperatuursensor, een helderheidssensor en een draaiknop. Het paneel ondersteunt Ethernet, 2,4 GHz wifi, Zigbee en Modbus.
U gebruikt het Helsinki-paneel bijvoorbeeld in deze situaties:
- Als bedieningspaneel met een touchscreen en een draaiknop naast elkaar.
- Om het relais van 200 W per circuit aan te sturen, bijvoorbeeld voor een verwarmings- of koelapparaat.
- Als thermostaat. De handleiding zegt dat het paneel door de ingebouwde sensor en de relais verwarming of koeling kan regelen.
Het paneel is niet waterdicht en is daarom niet geschikt voor plekken die aan vocht of regen blootstaan.
Wat heeft u nodig voor het Helsinki-paneel?
Voor één Helsinki-paneel heeft u de volgende onderdelen nodig. Het paneel is het PIERRE-product in deze lijst. De overige onderdelen zijn gangbaar installatiemateriaal.
- Smart Home bedieningspaneel Helsinki 6 inch (SKU P-DSP-HEL): het paneel met touchscreen, draaiknop en relais.
- Een inbouwdoos van 86 × 86 × 50 mm met een bolafstand van 60 mm.
- Montageschroeven voor de basis en voor het paneel. De handleiding noemt de schroeven zonder maten.
- Een netwerkswitch of router met een vrije Ethernet-poort. De handleiding noemt een netwerkswitch als aanbevolen aansluiting.
- Netwerkkabel Cat 5e U/UTP van het paneel naar de switch.
- Installatiekabel 2 × 1,5 mm² NYM-O (L en N) van het paneel naar de meterkast. Voor een optionele verbruiker is een kabel 3 × 1,5 mm² NYM-O (L1, L2 en N) nodig.
- Voor Modbus, optioneel: 2 × 0,5 mm² afgeschermde draaddraad (shielded twisted pair) voor A+ en B-.
Het paneel hoeft niet rechtstreeks aan een controller gekoppeld te zijn. Heeft u warmtemeters op een M-Bus-naar-Modbus-converter, dan gebruikt u daarvoor een Smart Home controller Pro, zoals de handleiding beschrijft.
Hoe monteert u het Helsinki-paneel in de muur?
Het Helsinki-paneel vraagt een aansluiting op het net. Laat het aansluiten door een erkende elektrotechnisch installateur als u niet zeker bent van het werk. Volg daarna deze stappen:
Stap 1: zet de netspanning uit. Zet de hoofdspanning uit in de meterkast. Controleer dat de aderdraad in de inbouwdoos niet onder spanning staat.
Stap 2: verwijder de basis van het paneel. Wrik de basis met een platte schroevendraaier los.
Stap 3: monteer de basis in de inbouwdoos. Plaats de basis omhoog, zoals op de tekening in de handleiding te zien is.
Stap 4: sluit de bedrading aan. Sluit L en N aan uit de meterkast. Het paneel heeft twee uitgangen (live wire 1 en 2), elk met maximaal 200 W. Verbind de Ethernet-kabel met de RJ45-poort. Sluit de Modbus-kabel alleen aan als u Modbus gebruikt, op A+ en B-.
Stap 5: bevestig de basis en het paneel. Schroef de basis vast op de inbouwdoos en zet het paneel terug op de basis. Draai de schroeven niet te vast. Te strakke schroeven kunnen het scherm en de elektronica vervormen of beschadigen.
Stap 6: controleer of het paneel vlak zit. Zit het paneel niet vlak, druk dan niet op het scherm. Controleer eerst de inbouwdoos en de basis.
Tip van de specialist
Kijk voordat u de netspanning weer aanzet of de bedrading goed vastzit en of de basis in de juiste richting zit, bovenkant omhoog. Zit het paneel niet vlak, dan controleert u volgens de handleiding eerst de inbouwdoos en de basis. De handleiding waarschuwt ook dat het paneel niet waterdicht is. Plaats het dus niet op een natte of vochtige plek.
Hebt u de inbouwdoos en de kabels klaar? Dan is het paneel de volgende stap. Bekijk het Helsinki-paneel
Hoe koppelt u het Helsinki-paneel met de Smart PIERRE-app?
U voegt het paneel toe met de QR-code op het scherm. Zo gaat het:
Stap 1: open de displays-instelling. Open het menu op het paneel en tik onder Settings op Displays.
Stap 2: scan de QR-code. Scan de QR-code op het scherm met uw smartphone en volg de stappen op het scherm van de app.
Stap 3: bevestig de uitnodiging. Het Helsinki-display wordt uitgenodigd in uw systeem. Tik op Done om te bevestigen.
Het paneel verbindt via het netwerk. Er is geen rechtstreekse verbinding met de controller nodig. De handleiding raadt een Cat 5e-kabel naar een netwerkswitch aan. Meer over Zigbee, wifi en de andere draadloze standaarden leest u in ons artikel Zigbee, Z-Wave, Matter en wifi. Volgens de handleiding van de gateway kan een PIERRE-display de gatewayfunctie voor Wave-apparaten overnemen. Zie de handleiding van de PIERRE The One Wave Gateway.
Welke instellingen en functies heeft het Helsinki-paneel?
Het paneel heeft twee manieren van bediening: het touchscreen en de draaiknop met het kleine schermpje.
- Draaiknop: de knop stelt de gewenste temperatuur in. Volgens de handleiding kunt u er ook een timer mee instellen en gedimde lampen aan- en uitzetten en dimmen. Die functies werken op de nieuwste softwareversie. Controleer daarom of er een update is en installeer die als dat nodig is.
- Geluid: veeg vanaf de bovenkant van het scherm naar beneden. In het menu dat opent, vindt u de geluidsinstellingen.
- Temperatuur: het paneel meet de temperatuur. U kunt de meting in de Smart PIERRE-app kalibreren door een offset op te tellen of af te trekken.
- Relais: de twee relais schakelen elk tot 200 W. De maximale belasting is 10 A.
- Overige hardware: de handleiding noemt een quadruple array microfoon, twee luidsprekers, een shortcut-scherm naast het hoofdscherm, een lichtsensor met afstandsmeting en een reset-knop.
De handleiding bevat een video-gids van PIERRE Academy over de volledige integratie en automatisering van het display. De titel van die video is Full Display Integration & Automation Guide.
Wat doet u als het Helsinki-paneel niet goed werkt?
De onderstaande oorzaken en oplossingen komen uit de handleiding en de veelgestelde vragen. Lukt het niet om het probleem zelf op te lossen, dan helpen wij u graag.
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| De draaiknop doet niet wat er in de handleiding staat (bijvoorbeeld een timer of dimmen) | Waarschijnlijk draait het display niet op de nieuwste softwareversie | Controleer of er een update is voor uw display en installeer die als die beschikbaar is. |
| Het paneel zit niet vlak op de muur | De basis of de inbouwdoos is niet goed gemonteerd | Druk niet op het scherm. Controleer de inbouwdoos en de basis en monteer opnieuw, met de basis omhoog. |
| Het scherm of de elektronica is beschadigd | De schroeven zijn te vast aangedraaid | Draai de schroeven niet te vast. Neem bij schade contact met ons op. |
| Het paneel staat in een vochtige ruimte of in de regen | Het paneel is niet waterdicht | Verplaats het paneel naar een droge plek. |
| De temperatuur wijkt af van een betrouwbare thermometer | De sensor is niet gekalibreerd, of staat in direct zonlicht, bij een warmtebron of in tocht | Voeg in de Smart PIERRE-app een offset toe of trek er een af. Verplaats het paneel als de plek de meting beïnvloedt. |
| Het geluid is niet naar wens | Het geluid staat niet goed ingesteld | Veeg vanaf de bovenkant naar beneden en pas de geluidsinstellingen aan. |
Een reset-knop zit op het paneel, maar de handleiding beschrijft de werking ervan niet. Gebruik die knop daarom niet zonder advies. Neem contact met ons op als u hulp nodig hebt.
Wat zijn de technische specificaties van het Helsinki-paneel?
| Eigenschap | Waarde |
|---|---|
| Afmetingen (B × H × D) | 20,5 × 8,6 × 1 cm |
| Touchscreen | 6 inch, 720 × 1440 pixels |
| Draaiknop | Met klein schermpje van 1,2 inch |
| Besturingssysteem | Android 8, PX30 quad core Cortex-A35 |
| Geheugen | 2 GB RAM, 8 GB ROM |
| Relais | 2-weg relais, 200 W per circuit, maximale belasting 10 A |
| Voeding | 100–240 V AC, 50–60 Hz (ingang 230 V AC, 0,3 A) |
| Opgenomen vermogen | 10,0 W |
| Verbindingen | 10M/100M Ethernet RJ45, 2,4 GHz wifi (802.11 b/g/n), Zigbee, Modbus |
| Beveiligingen | Overbelasting, kortsluiting, thermische overbelasting, overspanning |
| Ingebouwde sensoren | Temperatuur en helderheid (specificatietabel) |
| Bedrijfstemperatuur | 0 tot +40 °C |
| Luchtvochtigheid | 5 tot 90% RH, niet-condenserend |
| IP-klasse | IP20 |
| Materiaal en kleur | PC, grijs |
| Montage | Wandmontage, inbouwdoos 86 × 86 × 50 mm, bolafstand 60 mm |
Let op: de specificatietabel noemt alleen temperatuur en helderheid als ingebouwde sensoren. De aansluitschets en de veelgestelde vragen noemen ook een luchtvochtigheidssensor. Controleer dit bij twijfel bij ons voordat u het paneel bestelt.
Room Control wandmontagebox: behuizing voor een Room Control-display, 80 x 80 x 40 mm, met SHRACK-formaat SFA en SFB, voor wandmontage.
Bekijk productDe wandmontagebox meet 80 × 80 × 40 mm en de inbouwdoos van het paneel 86 × 86 × 50 mm. Vergelijk de maten voordat u bestelt. Twijfelt u, vraag het ons dan eerst.
Bekijk het Helsinki-paneel Alle PIERRE-producten
Veelgestelde vragen over het Helsinki-paneel
Kan het Helsinki-paneel als thermostaat werken?
Ja. Het paneel heeft een ingebouwde temperatuur- en luchtvochtigheidssensor en twee relais. Daarmee kan het verwarming of koeling aansturen. Een aparte thermostaat is dan niet verplicht. PIERRE biedt zelf ook slimme thermostaten aan.
Kan het paneel een oude thermostaat vervangen?
Ja. Het paneel heeft een ingebouwde temperatuursensor en kan een oude thermostaat vervangen voor de verwarmingsregeling.
Kan het paneel vloerverwarmingskleppen schakelen?
Ja. De relais kunnen vloerverwarmingskleppen schakelen, net als andere verwarmings- en koelapparatuur. U stelt de temperatuur per ruimte apart in.
Hebt u een controller nodig?
Nee. Het paneel verbindt via het netwerk en heeft geen rechtstreekse verbinding met de controller nodig. Voor warmtemeting via een M-Bus-naar-Modbus-converter is een controller wel nodig.
Hoeveel temperatuursensoren hebt u nodig?
Minstens één sensor voor basisregeling. Plaats een sensor in elke verwarmings- of koelzone waar u een eigen temperatuur wilt. Kalibratie is niet altijd nodig. De handleiding noemt als situaties waarin het niet nodig is: een fabrieksmatig gekalibreerde sensor (±0,5 °C of beter) en een plek zonder direct zonlicht, warmtebronnen of tocht. Meer over sensoren vindt u in ons overzicht van PIERRE-sensoren.
Kan ik later een groter scherm kiezen?
Ja. Een kleiner display kunt u vervangen door een groter exemplaar.
Kort samengevat
- Het Helsinki-paneel heeft een touchscreen van 6 inch, een draaiknop en een relais van 200 W per circuit.
- Monteer het in een inbouwdoos van 86 × 86 × 50 mm met de basis omhoog. Zet eerst de netspanning uit en draai de schroeven niet te vast.
- Voeg het toe via Menu → Settings → Displays in de Smart PIERRE-app en scan de QR-code op het scherm.
Hebt u vragen over de aansluiting in uw meterkast of over het combineren met sensoren en een controller? Mail naar info@wifi-center.nl of kijk op onze contactpagina. Installateurs en bedrijven vinden meer informatie op onze zakelijke pagina.
