De PIERRE Pro temperatuur- en vochtigheidssensor met Modbus (SKU PP-THMODBUS) meet de temperatuur én de luchtvochtigheid in één apparaat. De sensor stuurt de waarden via Modbus naar uw PIERRE Pro-controller. Er gaat een RS485-converter tussen: die zet de signalen om voor de controller. Het meetbereik loopt van -40 tot +120 °C en van 0 tot 100% RH. Deze handleiding legt uit wat u nodig heeft, hoe u de vier draden van de controller naar de sensor legt en hoe u de sensor toevoegt in de Smart PIERRE-app.
Deze handleiding hoort bij ons overzicht van de PIERRE-sensoren en bij de PIERRE smart home handleiding. Wilt u weten hoe temperatuurmetingen de verwarming of koeling sturen? Lees dan hoe PIERRE thermostaten, radiatorkranen en vloerverwarming werken.

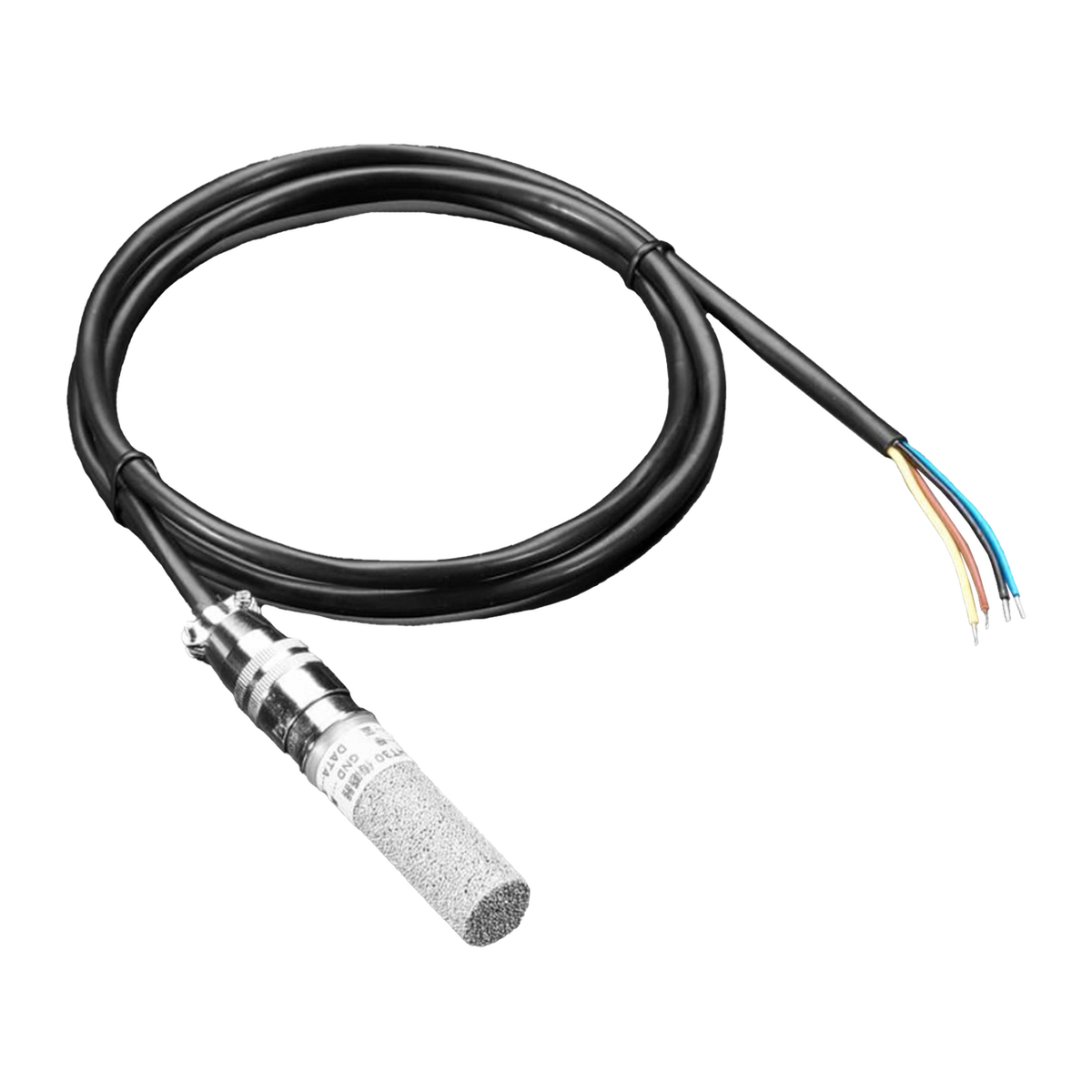

PIERRE Pro temperatuur- en vochtigheidssensor Modbus: meet van -40 tot +120 °C en van 0 tot 100% RH, met een nauwkeurigheid van ±0,2 °C en ±3% RH.
Bekijk productWat is de PIERRE Pro temperatuur- en vochtigheidssensor Modbus en waarvoor gebruikt u hem?
Deze sensor is bedraad en heeft geen batterij nodig. Hij levert twee waarden: de temperatuur en de relatieve luchtvochtigheid. Dat is handig als u in een ruimte naast de temperatuur ook het vochtniveau wilt volgen. De sensor is een meetelement en stuurt geen apparaten aan. Hij voedt de waarde naar de controller, en die gebruikt de meting in de app.
De temperatuur wordt gemeten met een nauwkeurigheid van ±0,2 °C en de luchtvochtigheid met ±3% RH. De resolutie is 0,1 °C en 0,1% RH. Het verbruik is maximaal 0,05 W. De sensor heeft een kabel van 1 meter.
Wilt u alleen de temperatuur meten en geen luchtvochtigheid? Dan is de PIERRE Pro temperatuursensor de eenvoudigere keuze.
Wat heeft u nodig?
De sensor werkt bedraad via een RS485-verbinding. Daarvoor hebt u een PIERRE Pro- of Lite-controller met vrije RS485-klemmen (A+ en B−) nodig, plus een TTL-converter. De controller werkt op 12 V DC, dus hebt u ook een 12 V-voeding nodig.
- PIERRE Pro temperatuur- en vochtigheidssensor Modbus (PP-THMODBUS): de sensor met Modbus.
- PIERRE Smart Home controller Pro (PP-C-PRO): de controller met Modbus. Ons advies voor deze sensor.
- Of PIERRE Smart Home controller Lite (PP-C-LITE). De manual noemt de Lite ook, maar de specificaties van de Lite vermelden geen Modbus. Controleer dat vóór u kiest.
- DIN-railvoeding 12 V/2 A (PP-PWR-2A-DIN): de 12 V DC-voeding voor de controller.
- Een TTL-converter (RS485-adapter). De manual noemt die, maar geeft geen type. Controleer de aansluitingen VCC, GND, TXD en RXD voordat u koopt.
- Bedrading: één kabel met vier aders, Cat 5 U/UTP, 0,2 mm² (24 AWG), maximaal 100 m.
Ook de PIERRE Pro-controller heeft een eigen handleiding die u kunt raadplegen.
Hoe sluit u de sensor aan via Modbus?
De controller en de voeding staan in de meterkast. Het aansluiten van de voeding op 230 V laat u door een gekwalificeerde elektricien doen. De sensor zelf bedraadt u met de stappen hieronder, met de spanning uit.
Stap 1: Sluit de converter op de controller aan Verbind de VCC-klem van de converter met de +5 V-uitgang van de controller. Verbind de GND-klem van de converter met de 5 V-GND van de controller.
Stap 2: Verbind de RS485-klemmen Verbind de A+-klem van de converter met de A+ (RS485)-klem van de controller. Verbind de B−-klem van de converter met de B− (RS485)-klem van de controller.
Stap 3: Sluit de sensor op de converter aan Verbind de VCC-draad van de sensor met de VCC-klem van de converter. Verbind de GND-draad van de sensor met de GND-klem van de converter.
Stap 4: Kruis de dataleidingen Verbind de TXD-draad van de sensor met de RXD-klem van de converter. Verbind de RXD-draad van de sensor met de TXD-klem van de converter. Dat is de volgorde die de manual voorschrijft.
Stap 5: Houd de kabel binnen de lengte Gebruik één Cat 5 U/UTP-kabel met vier aders: +5 V, GND, A+ en B−. Het maximum is 100 m. Leg de datakabel niet naast hoogspanningskabels.
Tip van de specialist
Kruis de TXD- en RXD-draden. De sensor zendt op TXD en de converter ontvangt op RXD. Zijn die verwisseld, dan blijft de meting leeg. De manual geeft die volgorde expliciet, dus volg die stap voor stap.
Heeft u alle draden goed aangesloten, dan is de controller de volgende stap.
Bekijk de Modbus-sensor Alle PIERRE-producten
Hoe voegt u de sensor toe in de Smart PIERRE-app?
De sensor voegt u toe als configureerbare I/O aan de controller. Volg de stappen hieronder en let op de tip na stap 3.
Stap 1: Kies de controller Tik in de app op de controller waaraan u de sensor wilt toevoegen.
Stap 2: Open de configureerbare I/O Tik op het tabblad Configurable I/O en daarna op Add.
Stap 3: Kies het type Kies in de lijst het type dat de manual voor deze sensor noemt. Zie de tip hieronder.
Stap 4: Vul de gegevens in Geef de sensor een Name en kies een Roles. Vul de Identifier in als uw elektrische project die gebruikt.
Stap 5: Kies de pin Tik op de radioknop bij de Pin waarop u de sensor hebt aangesloten. Bevestig met Save/Done.
Stap 6: Stel het adres in Tik bij Address op +/- om het adres in te stellen.
Stap 7: Sla op Tik op Submit and Save.
Tip van de specialist
De manual vermeldt bij het toevoegen het type New Temperature sensor - DS18B20. Dat is het type dat de manual van de PP-TEMP gebruikt, een temperatuursensor zonder luchtvochtigheid. Uit deze manual is niet op te maken of dat type ook voor de Modbus-sensor klopt. Ziet u in de app geen Modbus-optie en komt u er niet uit, neem dan contact met ons op of bevestig het type met uw installateur voordat u afwerkt.
Meer over de configureerbare I/O-pinnen en het toevoegen van apparaten leest u in de handleiding van de Pro-controller.
Welke instellingen heeft u in de app?
De sensor heeft in de app de volgende instellingen.
| Instelling | Wat u kiest |
|---|---|
| Name | Een naam die de ruimte aangeeft, zoals "Badkamer" of "Technische ruimte". |
| Roles | De rol van de meting in de installatie. U kunt meerdere rollen kiezen. |
| Pin | De pin van de controller waarop de sensor is aangesloten. |
| Identifier | De identificatie van de ingang in het elektrische project. |
| Address | Het adres van de sensor, ingesteld met +/-. |
De manual adviseert het volgende over de plek van de sensor. Plaats hem op ooghoogte, uit de tocht en uit de buurt van buitenmuren. Zo meet hij de ruimte en niet de muur of de luchtstroom. Hij moet binnen het meetbereik van de sensor vallen.
Wilt u meerdere sensoren? De manual adviseert minstens één per ruimte of zone die u afzonderlijk wilt regelen. Een ingang en een uitgang die samenwerken, zet u op dezelfde controller. Meer over scènes leest u in scènes, schema's en automatiseringen in de Smart PIERRE-app.
Kalibreren is volgens de manual optioneel. De offset is er om de meting fijn af te stellen. Kalibreer als de meting afwijkt van een referentie-thermometer, of als de sensor op een plek hangt die de meting beïnvloedt. Is de sensor gekalibreerd op ±0,5 °C of beter en is de montage goed, dan is kalibreren vaak niet nodig.
Problemen oplossen
De manual heeft geen aparte storingstabel voor deze sensor. Onderstaande oplossingen komen uit de bedradingsstappen, de FAQ en de specificaties.
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| De sensor levert geen meetwaarde. | De draden zijn verwisseld, met name TXD en RXD. | Controleer de aansluitingen van de converter en de sensor. TXD van de sensor hoort op RXD van de converter. |
| De converter krijgt geen spanning. | De VCC- of GND-klem is niet op de controller aangesloten. | Controleer de +5 V-uitgang en de 5 V-GND van de controller. |
| De RS485-communicatie werkt niet. | A+ en B− zijn omgewisseld of niet aangesloten. | Controleer A+ en B− op de converter en de controller. |
| De kabel is te lang. | Het maximum is 100 m op Cat 5 U/UTP. | Gebruik een kortere kabel of een andere route. |
| De meting wijkt af van de werkelijke temperatuur. | De sensor is niet gekalibreerd of hangt op een slechte plek. | Controleer met een referentie-thermometer en kalibreer zo nodig via de offset. |
| De sensor staat in de app maar toont niets. | Het type, de pin of het adres in de app klopt niet. | Controleer het type, de pin en het adres in de app. Zie de tip bij de app-stappen. |
Technische specificaties
| Eigenschap | PP-THMODBUS |
|---|---|
| Type | Bedrade temperatuur- en vochtigheidssensor met Modbus |
| Afmetingen | 14 × 87 mm (B × H) |
| Meetbereik temperatuur | -40 tot +120 °C |
| Meetbereik luchtvochtigheid | 0 tot 100% RH |
| Nauwkeurigheid | ±0,2 °C en ±3% RH |
| Resolutie | 0,1 °C en 0,1% RH |
| Voeding | 5 V via de converter van de controller |
| Verbruik | Maximaal 0,05 W |
| Kabellengte sensor | 1 meter |
| Bekabeling | 4 aders, Cat 5 U/UTP, 0,2 mm² (24 AWG), maximaal 100 m |
| Communicatie | Modbus via RS485 (A+ en B−) |
PIERRE Pro temperatuursensor: een sensor van -55 tot +125 °C die 5 V van de controller krijgt en op een configureerbare I/O-pin hangt.
Bekijk product
PIERRE DIN-railvoeding 12 V/2 A: 12 V DC en 2 A (24 W) in de verdeelkast, voor de controller en sensoren.
Bekijk productBekijk de Modbus-sensor Alle PIERRE-producten
Veelgestelde vragen
Welke controller heb ik nodig voor de Modbus-sensor?
Een PIERRE Pro- of Lite-controller met vrije RS485-klemmen. Wij adviseren de Pro, omdat de Pro-specificaties Modbus vermelden. De Lite-specificaties vermelden dat niet.
Moet ik de sensor op een 24 V-voeding aansluiten?
Dat is niet nodig voor de bekabeling die de manual beschrijft. De manual laat de sensor voeden via de converter van de controller met +5 V. Volg voor de aansluiting de manual.
Hoe lang mag de kabel zijn?
Het maximum is 100 m op Cat 5 U/UTP. Houd de datakabel uit de buurt van hoogspanning.
Hoeveel sensoren heb ik nodig?
Minimaal één voor basisregeling. Voor een afzonderlijke regeling per ruimte of zone hebt u er één per zone nodig.
Is de sensor geschikt voor een badkamer?
Controleer de specificaties voordat u hem in een vochtige ruimte plaatst. De manual adviseert een plek op ooghoogte, uit de tocht en uit de buurt van buitenmuren.
Kort samengevat
- De PIERRE Pro temperatuur- en vochtigheidssensor Modbus meet van -40 tot +120 °C en van 0 tot 100% RH, bedraad via RS485 en een TTL-converter.
- Kies de Pro-controller voor Modbus, en leg TXD en RXD op de juiste klemmen.
- Voeg de sensor toe als configureerbare I/O in de app, en controleer het type voordat u afwerkt.
Hulp nodig bij de bedrading of de controllerkeuze? Mail info@wifi-center.nl of stuur een bericht via de contactpagina. Werkt u voor een zakelijk project? Bekijk dan ook zakelijk bestellen bij WiFi Center.
