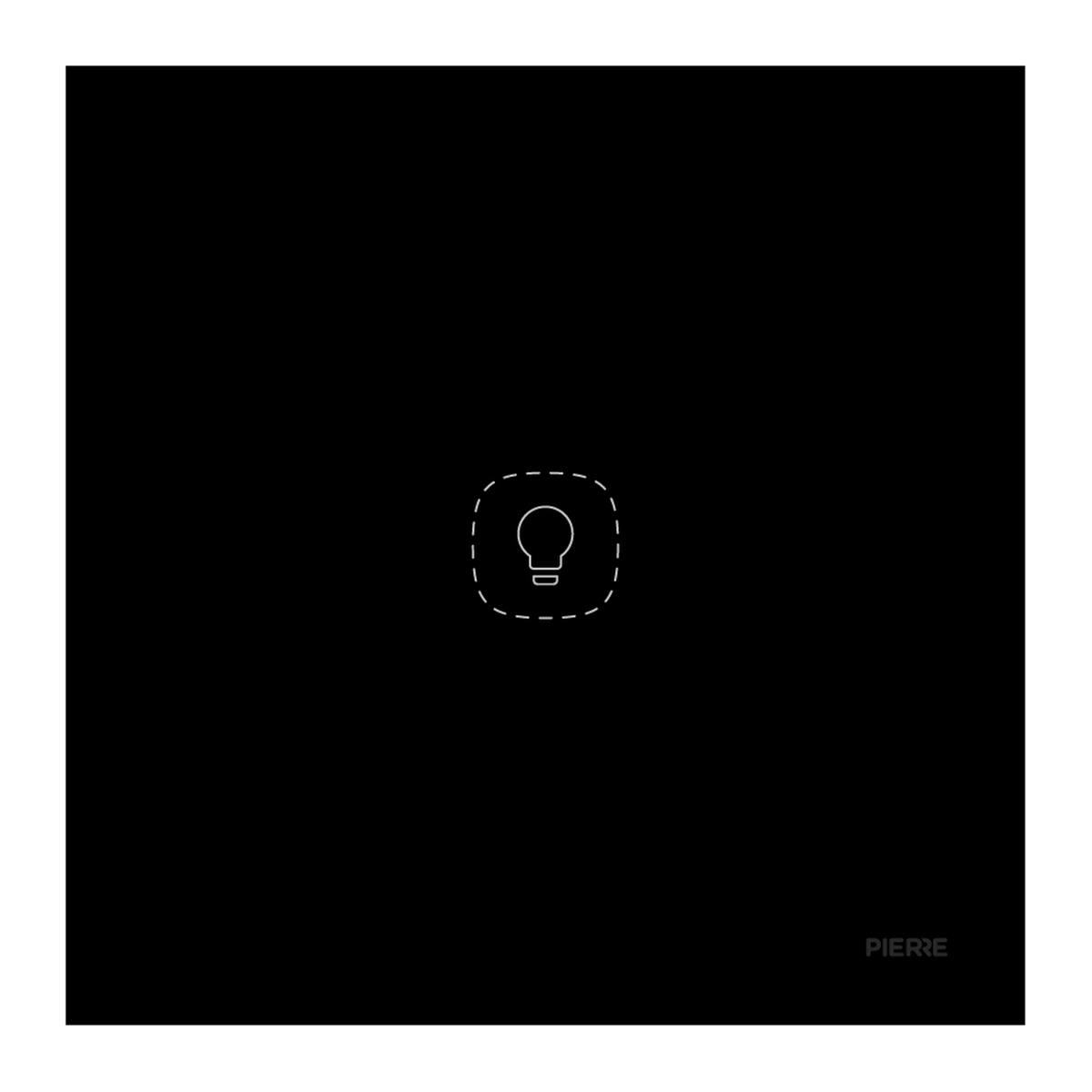

De PIERRE Flat Series wandschakelaar 1-voudig zwart (zonder N, SKU PW-SWI-L-1G-L-BLK-F) schakelt één lamp of lichtgroep draadloos via Zigbee. U sluit hem aan met een lijnleiding (L) en koppelt hem aan het PIERRE Wave-systeem met een PIERRE The One Wave Gateway of een PIERRE-display. De nul voor de lamp legt u rechtstreeks vanuit de inbouwdoos naar de lamp.
Flat Series wandschakelaar 1-voudig zwart (zonder N): schakelt één lichtgroep via Zigbee, alleen met een L-aansluiting, in een standaard inbouwdoos van 80 x 80 mm.
Bekijk productWat is de 1-voudige schakelaar zonder N en waarvoor gebruikt u hem?
De schakelaar vervangt een gewone wandschakelaar en bedient het licht via het PIERRE Wave-systeem. Via de Smart PIERRE-app bedient u de lamp op afstand en stelt u de schakelaar in. Ook bediening met spraakcommando's is mogelijk. Het paneel is van gehard glas in zwart en heeft een LED-indicator. De schakelaar is bedoeld voor inbouw en heeft IP20.
Het verschil met de variant met L+N is de nulleider. Deze variant heeft alleen de lijnleiding nodig. Kiest u een schakelaar met een nulleider, lees dan slimme schakelaar zonder nuldraad: wanneer kiest u L of L+N?
Tip van de specialist
Een schakelaar zonder N is in het Wave-netwerk een eindapparaat. Volgens de handleiding van de gateway herhalen eindapparaten het signaal niet voor andere apparaten. Zet daarom een permanent gevoede Wave-schakelaar of -module met L en N in de buurt, zodat het netwerk stabiel blijft.
Wat heeft u nodig voor de installatie van de 1-voudige schakelaar zonder N?
Voor een werkende schakelaar heeft u een centrale nodig. De handleiding van de schakelaar noemt geen aparte voeding of voedingsmodule.
- Flat Series wandschakelaar 1-voudig zwart (zonder N) (PW-SWI-L-1G-L-BLK-F): de schakelaar zelf.
- PIERRE The One Wave Gateway (PW-SZG): de centrale coördinator van het Wave-netwerk. De handleiding noemt een gateway of een PIERRE-display als vereiste centrale. Heeft u al een PIERRE-display in de installatie, zoals de Smart Home bedieningspaneel Rio 4 inch, dan kan dat display de gateway-functie overnemen.
- Een netwerkverbinding voor de gateway: een Ethernet-kabel naar uw router of 2,4 GHz Wi-Fi.
- Een smartphone met de Smart PIERRE-app en Bluetooth ingeschakeld.
- Een inbouwdoos van 80 x 80 mm met 60 mm hartafstand. Dat is het formaat waar de schakelaar in past.
- Een permanent gevoede Wave-router met L en N, bijvoorbeeld een Flat Series wandschakelaar 1-voudig zwart (L+N), voor een goed mesh.
Bij de centrale hoort het gateway-verhaal. Wilt u de keuze tussen gateway, controller en display helder hebben, lees dan gateway, controller of display: welke PIERRE-centrale heeft u nodig? Het volledige overzicht van de gateway vindt u in de handleiding van de PIERRE The One Wave Gateway.
Hoe sluit u de 1-voudige schakelaar zonder N aan?
Sluit de schakelaar alleen aan wanneer de stroom in de meterkast uit staat en u zeker weet dat de leiding spanningsvrij is. Werkt u met 230 V of wilt u niet zelf in de wandkast werken, laat het dan door een gekwalificeerde elektricien doen. De tabel hieronder laat zien welke leidingen de handleiding voorschrijft.
| Traject | Aantal aders | Doorsnede | Kabeltype | Aders |
|---|---|---|---|---|
| Van inbouwdoos naar schakelaar | 1 | 1,5 mm² | NYM-O | L (geen N bij de schakelaar) |
| Van schakelaar naar lamp | 1 | 1 mm² | NYM-O | L1 (geschakelde lijn) |
Stap 1: Trek de leiding naar de schakelaar. Leg de NYM-O van 1,5 mm² met de L-ader van de inbouwdoos naar de plek van de schakelaar.
Stap 2: Sluit de lijnleiding L aan. Op de schakelaar sluit u alleen de L-ader aan. De schakelaar heeft geen N-aansluiting nodig.
Stap 3: Trek de geschakelde leiding naar de lamp. Van de schakelaar naar de lamp gebruikt u NYM-O van 1 mm² als L1.
Stap 4: Leg de nul van de lamp. Volgens de handleiding loopt de nul van de lamp rechtstreeks vanuit de inbouwdoos naar de lamp, niet via de schakelaar.
Stap 5: Monteer de schakelaar in de inbouwdoos. Controleer voordat u de stroom weer aanzet of alle aders goed vastzitten en of de schakelaar in de doos past.
De handleiding laat de nul juist vanuit de inbouwdoos naar de lamp lopen. Volg bij twijfel de handleiding en laat de bedrading door een elektricien controleren.
Hoe koppelt u de 1-voudige schakelaar aan de Smart PIERRE-app?
Koppelen gaat via de Smart PIERRE-app en werkt alleen als de gateway of het display online is. De handleiding beschrijft deze stappen voor de schakelaar.
Stap 1: Installeer de app. Scan de QR-code in de handleiding om de Smart PIERRE-app te downloaden. Log in met uw gebruikersnaam en wachtwoord.
Stap 2: Open de instellingen. Ga naar Settings en kies Add Wave I/O.
Stap 3: Zet de schakelaar in koppelstand. Houd de Reset Key 10 seconden ingedrukt met een dun voorwerp, zoals een paperclip, tot het lampje begint te knipperen.
Stap 4: Zoek de apparaten. Tik op Find Devices. De app laat de lijst met beschikbare apparaten zien.
Stap 5: Voeg de gevonden apparaten toe. Tik op Add found devices.
Stap 6: Geef de schakelaar een naam, rol en groep. Vul Name, Role en Group in en tik op Save.
Stap 7: Wacht tot het lampje stopt met knipperen. Dan is het koppelen klaar.
Tip van de specialist
Koppel eerst de gateway, daarna de permanent gevoede routers en pas daarna de eindapparaten zoals deze schakelaar. Volgens de handleiding van de gateway staat het netwerk na Find devices vier minuten open voor nieuwe apparaten. Laat na elke toevoeging vijf tot tien minuten voor het netwerk de routing bijwerkt.
Wilt u zeker weten dat uw centrale goed werkt voordat u schakelaars koppelt? Lees dan de stappen in een PIERRE Wave-apparaat koppelen: stap voor stap.
Wat betekent het knipperende lampje op de schakelaar?
De handleiding beschrijft alleen het knipperen tijdens het koppelen. Dat maakt het makkelijk te volgen wanneer het koppelen loopt:
| Lampje | Betekenis |
|---|---|
| Knippert | De schakelaar staat in koppelstand en het koppelen loopt. |
| Knippert niet meer | Het koppelen is klaar. De schakelaar is toegevoegd aan het Wave-netwerk. |
Een lampje dat niet knippert na de Reset Key-stap, betekent meestal dat de schakelaar niet in koppelstand staat. Controleer of u de Reset Key precies 10 seconden ingedrukt houdt, zoals in stap 3.
Hoe past u de instellingen van de schakelaar aan?
Bij het koppelen geeft u de schakelaar een Name, één of meer Roles en een Group. De gateway-handleiding laat ook zien dat u de dashboards kiest waar het apparaat op komt te staan. Daarna gebruikt u de schakelaar in dashboards, automatiseringen en scènes van de Smart PIERRE-app. Wilt u scènes en schema's maken, lees dan scènes, schema's en automatiseringen maken in de Smart PIERRE app.
Wilt u de verlichting in de hele woning plannen, lees dan slimme verlichting met PIERRE: schakelaars, modules, dimmers en ledstrips.
Wat doet u als de schakelaar niet werkt zoals verwacht?
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| Lampje knippert niet na de Reset Key-stap | De schakelaar staat niet in koppelstand. | Houd de Reset Key 10 seconden ingedrukt met een paperclip tot het lampje knippert. |
| Find Devices vindt geen schakelaar | De gateway is niet online of de schakelaar is niet in koppelstand. | Controleer of de gateway groen brandt. Zet de schakelaar opnieuw in koppelstand en tik op Find Devices binnen het koppelvenster van vier minuten. |
| Schakelaar reageert traag of valt weg | Een schakelaar zonder N is een eindapparaat. Er is geen router in de buurt. | Plaats een permanent gevoede Wave-schakelaar of -module met L en N tussen de gateway en de schakelaar. |
| Schakelaar koppelt, maar werkt slecht | Het mesh heeft nog niet alle routing bijgewerkt. | Wacht vijf tot tien minuten. Een extra router tussen gateway en schakelaar kan helpen. |
| Lamp gaat niet aan na het koppelen | De bedrading wijkt af van de tabel in deze handleiding. | Controleer de aders van lijnleiding L, de geschakelde leiding en de nul van de lamp. Laat het door een elektricien nakijken. |
| Lampje blijft knipperen | Het koppelen is nog niet klaar. | Wacht tot het knipperen stopt. Stopt het niet, herhaal dan de koppelstappen. |
Lukt het niet om de schakelaar bereikbaar te krijgen? Dan helpt PIERRE-apparaat offline of reageert traag? Zo lost u het op.
Welke technische specificaties hoort u te kennen?
| Eigenschap | Waarde |
|---|---|
| Spanning | 100–240 V AC |
| Aansluiting | L (lijnleiding), zonder N |
| Stroomsterkte | 16 A |
| Belasting per kanaal (gloeilampen) | 5–500 W volgens de fabrikant |
| Belasting per kanaal (CFL- en LED-verlichting) | 5–150 W volgens de fabrikant |
| Eigen verbruik | 0,3 W |
| Draadloze verbinding | Zigbee 3.0, 2,4 GHz |
| Paneel | Gehard glas, zwart, met LED-indicator |
| Inbouwdoos | 80 x 80 mm, hartafstand 60 mm |
| Werktemperatuur | 0 tot +40 °C |
| Beschermingsklasse | IP20, alleen binnen |
Welke varianten zijn er en welke kiest u?
De Flat Series zonder N bestaat in drie aantallen. Het aantal schakelaars bepaalt hoeveel lichtgroepen u op één plek bedient. Kiest u een variant met een nulleider, dan vindt u die bij de L+N-serie.
| Variant | SKU | Aansluiting | Kanalen | Belasting per kanaal |
|---|---|---|---|---|
| 1-voudig zwart (zonder N) | PW-SWI-L-1G-L-BLK-F | L | 1 | 5–500 W gloeilamp, 5–150 W CFL/LED |
| 2-voudig zwart (zonder N) | PW-SWI-L-2G-L-BLK-F | L | 2 | 5–500 W gloeilamp, 5–150 W CFL/LED |
| 3-voudig zwart (zonder N) | PW-SWI-L-3G-L-BLK-F | L | 3 | 5–500 W gloeilamp, 5–150 W CFL/LED |
De handleiding van de 1-voudige schakelaar noemt die waarden niet.
Flat Series wandschakelaar 2-voudig zwart (zonder N): twee kanalen via Zigbee, met alleen een L-aansluiting.
Bekijk product
Flat Series wandschakelaar 3-voudig zwart (zonder N): drie kanalen via Zigbee, eveneens zonder nulleider op de schakelaar.
Bekijk product
The One Wave Gateway (PW-SZG): de coördinator van het Zigbee-netwerk, met een 5 V USB-C-voeding en LAN of Wi-Fi.
Bekijk productBekijk de 1-voudige schakelaar zonder N Alle PIERRE-producten
Veelgestelde vragen
Heeft deze schakelaar een nulleider nodig?
Op de schakelaar zelf niet. Volgens de handleiding loopt de nul van de lamp rechtstreeks vanuit de inbouwdoos naar de lamp. Heeft uw lamp geen nul in de doos, kies dan de variant met L+N of laat een elektricien de bedrading beoordelen.
Waarom is een schakelaar zonder N minder geschikt als router in het mesh?
Volgens de handleiding van de gateway zijn schakelaars zonder nul eindapparaten. Een eindapparaat communiceert via het netwerk, maar herhaalt geen signalen voor andere apparaten. Met een permanent gevoede schakelaar of module met L en N in de buurt houdt u het netwerk stabiel.
Welke centrale heb ik nodig voor deze schakelaar?
De handleiding noemt een PIERRE-display of een gateway. De PIERRE Wave Gateway is zo'n gateway. Heeft u al een display in de installatie, dan kan het display de gateway-functie overnemen. Anders koppelt u de schakelaar aan de gateway.
Wat betekent het knipperende lampje?
Dat de schakelaar in koppelstand staat en op de app wacht. Stopt het knipperen, dan is het koppelen klaar. De handleiding beschrijft verder geen kleuren voor de LED van deze schakelaar.
Hoe bedien ik het licht?
Via de Smart PIERRE-app, of via spraakcommando's. Na het koppelen zet u de schakelaar in dashboards en automatiseringen.
Kan ik een 1-voudige schakelaar combineren met meer schakelaars?
Ja. Een installatie kan meerdere Wave-schakelaars en -modules bevatten. Koppel altijd eerst de gateway, daarna de routers en pas daarna de eindapparaten.
Kort samengevat
- De schakelaar zonder N heeft alleen een L-aansluiting nodig. De nul van de lamp loopt vanuit de inbouwdoos rechtstreeks naar de lamp.
- Koppel de schakelaar via Settings → Add Wave I/O in de Smart PIERRE-app, met de Reset Key 10 seconden ingedrukt tot het lampje knippert.
- Zet een permanent gevoede router met L en N in de buurt, want een schakelaar zonder N is een eindapparaat.
Twijfelt u welke variant en centrale bij uw meterkast en lichtpunten passen? Mail info@wifi-center.nl, of stuur ons een bericht via de contactpagina. Wij adviseren u graag over het juiste aantal schakelaars en de centrale. Voor het complete overzicht leest u de PIERRE smart home handleiding.
