De PIERRE Intercom Boston 8 inch is een buitenpost met een touchscreen van 8 inch, een camera en een kaartlezer. Het toestel is bedoeld voor meergezinswoningen en werkt via Ethernet met SIP. U voedt het via PoE of via 18–30 V DC, monteert het in een inbouwdoos van 114 × 292,5 × 38 mm en koppelt het aan een PIERRE-display als binnenpost.
Deze handleiding is voor installateurs en beheerders die een Boston-buitenpost in een meergezinswoning willen opleveren. De volgende onderdelen beschrijven wat u nodig heeft, hoe u het toestel bedraadt, hoe u het netwerk instelt en hoe u bewoners en toegangsmethoden toevoegt. Het toestel hoort bij ons overzicht van PIERRE bedieningspanelen en intercoms en bij het artikel over beveiliging en toegangscontrole met PIERRE. Voor het hele systeem begint u bij de PIERRE smart home handleiding.

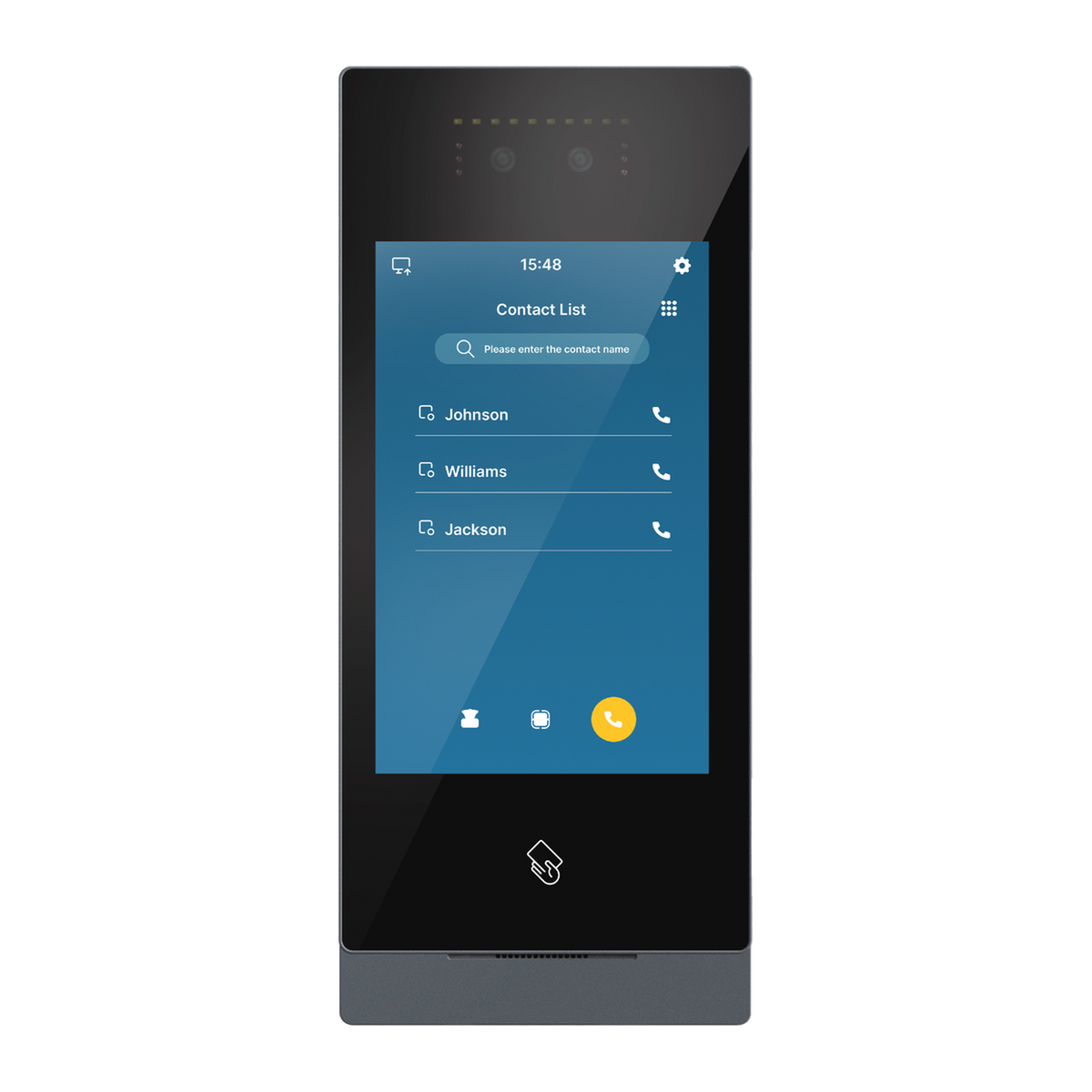

Intercom Boston 8 inch: buitenpost met 8-inch touchscreen, 2 MP-camera, kaartlezer en toegang via gezicht, pincode, QR-code of RFID-kaart.
Bekijk productWat is de Boston-intercom en waarvoor gebruikt u hem?
De Boston is de buitenpost van een video-intercom. Bezoekers bellen een bewoner, of vragen toegang via het toestel. Het relais van de Boston stuurt het slot aan, direct of via een PIERRE-controller, afhankelijk van de bedrading. De handleiding noemt een werking zonder internet: oproepen lopen dan over het lokale netwerk.
U gebruikt de Boston bijvoorbeeld in deze situaties:
- Bij een voordeur van een appartementencomplex, waar bewoners op een PIERRE-display antwoorden.
- Bij een toegangspoort of een tweede deur, aangestuurd via het relais of de Lock2-uitgang.
- Bij een installatie waar bezoekers op meerdere manieren toegang krijgen: gezicht, pincode, QR-code of RFID-kaart.
De behuizing heeft een metalen frame en werkt van -20 tot +70 °C. Beveiligingen tegen verkeerde polariteit, overbelasting en sabotage zijn ingebouwd, met een alarm bij loskoppelen.
Wat heeft u nodig voor de Boston-intercom?
Volgens de handleiding heeft de Boston drie dingen nodig: een PIERRE-display als binnenpost, een netwerkswitch en een DC-voeding. Dat geeft de volgende lijst. Het toestel zelf is het PIERRE-product, de rest is installatiemateriaal of een PIERRE-onderdeel dat u kiest.
- Intercom Boston 8 inch (SKU P-INT-BOSTON): de buitenpost met camera, touchscreen en kaartlezer.
- Een PIERRE-display als binnenpost. De handleiding noemt een PIERRE-display als binnenpost, bijvoorbeeld de Smart Home bedieningspaneel Helsinki 6 inch, de Smart Home bedieningspaneel Berlin 10 inch of de Smart Home bedieningspaneel Rio 4 inch. De Smart PIERRE-app op een smartphone kan oproepen ook beantwoorden.
- Een netwerkrouter. De handleiding noemt de router een vereist onderdeel van het deurintercomsysteem.
- Een netwerkswitch. Voor PoE moet de switch PoE volgens IEEE 802.3af/at leveren (15,4 W of 30 W).
- Een DC-voeding van 18–30 V voor het toestel, als u niet met PoE werkt. Een 24 V DIN-railvoeding van PIERRE, de DIN-railvoeding 24 V/0,625 A, valt binnen dit bereik en levert maximaal 15 W. De Boston gebruikt bij 24 V minder dan 400 mA.
- Voor het aansturen van een elektrisch slot via de controller: een Smart Home controller Pro of een Smart Home controller Lite. De bedradingsschema's van de Boston noemen een PIERRE-controller in de hybride opzet.
- Een 12 V-voeding voor de controller, zoals de DIN-railvoeding 12 V/2 A. De controllers werken op 12 V DC.
- Een inbouwdoos van 114 × 292,5 × 38 mm en een montagehoogte van 1,60 m.
- Netwerkkabel: de handleiding noemt Cat 5e U/UTP voor de intercom naar de switch, en CAT5e of CAT6 voor de besturingslijnen.
Hoe monteert u de Boston in de muur?
Het toestel past in een inbouwdoos die in de muur wordt geplaatst. Schakel de voeding uit voordat u de bedrading aansluit. Laat de bedrading bij 230 V of het aansluiten op de meterkast door een erkende elektrotechnisch installateur doen. Volg daarna deze stappen:
Stap 1: plaats de inbouwdoos in de muursleuf. Zet de doos stevig en vlak in de voorbereide sleuf. Het formaat is 114 × 292,5 × 38 mm, dus snijd de sleuf nauwkeurig op maat.
Stap 2: haal de kabels door de opening. Voer de installatiekabels door de opening aan de achterkant of onderkant van de doos.
Stap 3: klik de buitenpost op de inbouwdoos. Sluit de kabel aan op het toestel. Lijn de positioneringsleuf aan de achterkant uit met het klikmechanisme op de inbouwdoos. Druk het toestel stevig aan tot het vastklikt, zodat het vlak tegen de muur zit.
Stap 4: draai de schroeven vast. Draai de schroeven aan de onderkant van het aluminium paneel vast. Draai niet te hard. Te veel kracht beschadigt het paneel.
Tip van de specialist
Kies de montagehoogte van 1,60 m, die de handleiding aanbeveelt. Controleer voordat u de schroeven vastdraait dat het toestel recht zit en goed op de inbouwdoos is vastgeklikt.
Hebt u de inbouwdoos en de kabels klaar? Dan is de buitenpost de volgende stap. Bekijk de Intercom Boston 8 inch
Hoe bedraadt u de Boston-intercom?
De aansluitingen staan in de tabel hieronder. Gebruik de juiste aansluiting voor elke functie, zoals de handleiding aangeeft.
| Aansluiting | Functie |
|---|---|
| RJ45-netwerkpoort | Netwerk (Ethernet); PoE volgens IEEE 802.3af/at |
| Voedingsingang | DC 18–30 V, onafhankelijke voeding |
| COM, NO, NC | Gemeenschappelijke, normaal open en normaal gesloten contacten van het slotrelais |
| GS | Ingang voor de deurstatus |
| UNLOCK, GND | Ingang voor een deurontgrendelschakelaar |
| WG-GND, WG-D0, WG-D1 | Wiegand-interface |
| DA, DB | 485-communicatie |
| ALARM_IN1, ALARM_IN2, GND | Twee alarmingangen en massa |
| ALARM_OUT, ALARM_COM | Lock2-uitgang, normaal open, met gemeenschappelijke aansluiting |
| +12V_OUT | 12 V-voedingsuitgang |
De handleiding geeft twee bedradingsopties:
- Hybride opzet met PIERRE-controller: het relais van de Boston (NO/COM) gaat naar de slotingang van de controller. De controller stuurt het elektrische slot direct aan. Elk apparaat heeft zijn eigen DC-voeding nodig, zie de voedingsspanning in de productspecificaties en in de handleiding van de controller.
- Poort of deur via de Boston: de Boston stuurt twee sloten aan, Lock1 voor de hoofdingang en Lock2 voor een poort of tweede deur. Een uitgangsknop en een deursensor kunnen aan de intercom worden gekoppeld. Gebruik een 12 V DC-voeding voor het toestel en de sloten.
Let op de polariteit, het type relais (NO of NC) en de aarding. Controleer dat alle apparaten dezelfde stabiele 12 V-bron delen, als het schema dat aangeeft.
Meer over video-intercom in een appartement vindt u in ons artikel video-intercom voor het appartement.
Bij de bedradingstabel noemt de handleiding één Cat 5e-kabel van PIERRE naar de Smart Intercom met 12 V en GND, en één Cat 5e-kabel van de intercom naar de netwerkswitch.
Hoe zet u het netwerk klaar voor de Boston?
De Boston werkt met SIP en is offline-first: oproepen lopen via het lokale netwerk. Voor lokale oproepen is geen aparte SIP-server nodig. Voor oproepen via internet voegt u een internetverbinding toe. Stel de DHCP-server van de router in volgens de grootte van het project en geef elk PIERRE-display een vast IP-adres buiten het DHCP-bereik.
De handleiding geeft dit voorbeeld voor een woongebouw met 50 appartementen: de router krijgt 192.168.1.100, de displays krijgen de vaste adressen 192.168.1.1 tot en met 192.168.1.50, en de DHCP-server verdeelt de adressen 192.168.1.101 tot en met 192.168.1.254. Bij een kleiner project tot 45 appartementen gebruikt de handleiding dezelfde opzet met vaste adressen onder het DHCP-bereik.
Hoe stelt u een vast IP-adres in op het display?
Stap 1: open de netwerkinstellingen. Trek de statusbalk bovenaan het scherm omlaag.
Stap 2: kies het Ethernet-netwerk. Gebruik Ethernet voor de intercom. Wi-Fi is niet nodig.
Stap 3: zet het adres op statisch. Open IP Settings en kies Static. Vul een vast adres buiten het DHCP-bereik in, het gatewayadres van de router, het subnetmasker (meestal 255.255.255.0) en de DNS-server.
Hoe voegt u de Boston toe in de PIERRE Partner-app?
De intercom voegt u toe in de PIERRE Partner-app. Dat is een andere app dan de Smart PIERRE-app voor de displays. Volg deze stappen:
Stap 1: voeg een intercom toe. Ga naar Menu → Intercoms → Add en kies de PIERRE Intercom uit de lijst met beschikbare apparaten.
Stap 2: configureer de intercom. Geef de intercom een naam, kies de rol en selecteer de deuren die met de intercom ontgrendeld kunnen worden. Tik op Save.
Stap 3: noteer de accountgegevens. Open het tabblad Parameters. De app maakt automatisch de gebruikersnaam, het wachtwoord, de SIP-parameters en het extensienummer aan. Het eerste toestel krijgt extensie 1. Bij meerdere intercoms verhoogt het systeem het nummer automatisch. Het transportprotocol is TLS.
Hoe stelt u de SIP-account in op de Boston?
Op het toestel zelf koppelt u de SIP-account die de Partner-app heeft aangemaakt. Dit zijn de stappen:
Stap 1: open de instellingen. Tik op het instellingen-icoon. Voer het standaard instellingswachtwoord uit de handleiding in. Wijzig dat wachtwoord aan het einde van de installatie en bewaar het op een veilige plek.
Stap 2: open de SIP-accountinstellingen. Ga naar Call Settings en daarna naar het gedeelte SIP Account Settings.
Stap 3: vul de accountgegevens in. Username is de extensie uit de Partner-app. Server password is het wachtwoord uit de Partner-app. Kies TLS als transfermethode. Volgens de handleiding is TLS de juiste keuze voor providers met dubbele NAT (CGNAT).
Stap 4: controleer de verbinding. Sla de instellingen op en verlaat het menu. Open de SIP-accountinstellingen opnieuw. De status moet Connected tonen.
Tip van de specialist
Noteer de extensie en het wachtwoord uit de Partner-app voordat u naar het toestel gaat. Zo kunt u de gegevens in één keer invullen. Wijzig daarna het instellingswachtwoord van het toestel.
Hoe voegt u bewoners toe als oproepcontact?
Zo kan de buitenpost direct een bewoner bellen. U voegt een contact toe met het SIP-adres van het display van die bewoner.
Stap 1: open de contactlijst. Ga op de buitenpost naar Settings, dan Call Settings en daarna Contact List Management.
Stap 2: voeg een contact toe. Tik op Add to en kies Add Contacts.
Stap 3: vul het contact in. Geef een duidelijke naam, bijvoorbeeld het appartementnummer en de bewoner. Vul het SIP-adres in, bijvoorbeeld sip:1@192.168.1.1:5060, met het echte lokale IP-adres van het display. Tik op SAVE.
Stap 4: test de oproep. Bel het contact en controleer of de tweezijdige verbinding werkt.
Lijkt het er op dat de intercom en het display elkaar niet bereiken, controleer dan het vaste IP-adres van het display. Dat moet buiten het DHCP-bereik liggen.
Bekijk de Intercom Boston 8 inch Alle PIERRE-producten
Welke toegangsmethoden kunt u instellen?
De Boston ondersteunt meerdere manieren om de deur te openen. U kiest in het systeem welke methoden aan staan.
| Methode | Hoe het werkt | Opmerking uit de handleiding |
|---|---|---|
| Gezichtsherkenning | Een geregistreerd gezicht opent de deur via de camera | Tot 20.000 gezichten per toestel. Live detectie en drempel zijn instelbaar. |
| RFID-kaart | De kaart houdt u bij het kaartlezergebied van de buitenpost | Tot 20.000 toegangskaarten: bewoners- of beheerderskaart. Kaartreplicatie kan worden voorkomen. |
| QR-code | Een QR-code uit de app scannen op het toestel | Alleen in een servermodus. Zonder server is er geen QR-code-ontgrendeling. |
| Ontgrendelcode | Een code uit de app invoeren | Alleen in een servermodus. Zonder server is er geen ontgrendelcode. |
| Publiek wachtwoord | Een wachtwoord invoeren op het hoofdscherm | Standaard een code uit de handleiding. Wijzig die direct in de instellingen. |
| Combinaties | Gezicht + RFID-kaart, of gezicht + publiek wachtwoord | De deur gaat alleen open als beide kloppen. |
De ontgrendeltijd stelt u in van 1 tot 60 seconden. Daarna sluit de deur automatisch.
Voor RFID-kaarten en de bijbehorende toegangsregels leest u meer in ons artikel RFID-toegang instellen met PIERRE.
Smart Home bedieningspaneel Helsinki 6 inch: room-control display met touchscreen van 6 inch, Ethernet, 2,4 GHz wifi, Zigbee en Modbus.
Bekijk product
Smart Home controller Pro: DIN-railcontroller van 12 V DC met Ethernet, 2,4 GHz wifi en Modbus, met 16 ingangen en 16 uitgangen.
Bekijk productWat zijn de technische specificaties van de Boston?
| Eigenschap | Waarde |
|---|---|
| Afmetingen toestel (B × H) | 130 mm × 308 mm; diepte 10,20 / 16,50 / 26,50 mm |
| Inbouwdoos (B × H × D) | 114 × 292,5 × 38 mm |
| Montagehoogte | 1,60 m (aanbevolen) |
| Bevestigingsafstand | 114 mm |
| Touchscreen | 8 inch, 800 × 1280 pixels |
| Voeding | DC 18–30 V, of PoE IEEE 802.3af/at (15,4 W / 30 W) |
| Uitgangsspanning | 12 V DC en 5 V DC |
| Stroomverbruik | Stand-by minder dan 150 mA (DC 24 V); werkstroom minder dan 400 mA (DC 24 V) |
| Netwerk | 10M/100M Ethernet RJ45 |
| Processor en geheugen | 2 × Cortex-A7 1,2 GHz, Linux, 0,512 GB RAM, 4 GB ROM |
| Camera | 2 MP, beeldhoek 61° horizontaal en 35° verticaal, infraroodverlichting |
| Behuizing | Metalen paneel, grijs |
| Bedrijfstemperatuur | -20 tot +70 °C |
| Luchtvochtigheid | ≤95% RH, niet-condenserend |
| Beveiligingen | Overbelasting, verkeerde polariteit, sabotage, alarm bij loskoppelen |
| RFID | 13,56 MHz |
De camera, het RFID-frequentie en de infraroodverlichting staan in de productomschrijving. De handleiding noemt de camera niet met deze specificaties. Controleer bij twijfel bij ons voordat u het toestel bestelt.
Wat doet u als de Boston niet goed werkt?
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| De intercom belt het display, maar de telefoon gaat niet over | Er is geen internetverbinding | Zonder internet gaat de oproep alleen naar het PIERRE-display. Oproepen naar de telefoon werken pas met internet. |
| De status van de SIP-account is niet Connected | Gebruikersnaam, wachtwoord of transportmethode klopt niet | Controleer de extensie, het wachtwoord uit de Partner-app en de transfermethode TLS. Sla op en controleer de status opnieuw. |
| Het toestel toont een verbroken verbinding | De netwerkverbinding is weggevallen | Controleer de kabel en de netwerkswitch. Het toestel geeft een alarmtoon en toont een verbindingsicoon in de statusbalk. |
| Het alarm gaat af terwijl de deur open is | De deur staat langer dan 120 seconden open, en de alarmfunctie voor de deurstatus staat aan | Sluit de deur. Zet de alarmfunctie uit als u die niet wilt. |
| Meerdere binnenposten zien geen video van de buitenpost | Multicast staat aan, dat is de standaard: dan kan maar één binnenpost tegelijk meekijken | Zet multicast uit in de RTSP-instellingen. Let op: dan kan de bandbreedte de prestaties beïnvloeden. |
| De binnenpost ontvangt geen video | De RTSP-poort is niet gelijk op de deurpost en de binnenpost | Zet dezelfde poort op beide toestellen. Standaard is dat 8554. |
| Het ontgrendelwachtwoord is vergeten | Het wachtwoord is niet bekend | Het toestel kan dan niet op de gewone manier ontgrendeld worden en moet naar de fabriek voor een reset. |
Veelgestelde vragen over de Boston-intercom
Werkt de Boston zonder internet?
Ja. De intercom werkt lokaal zonder internet. Oproepen gaan dan nog steeds over op het PIERRE-display. Vanaf buiten het lokale netwerk kunt u niet bellen. Ook gaat de intercom dan niet over op de telefoon.
Is een aparte binnenpost nodig?
Nee. Een PIERRE-display werkt als binnenpost. De Smart PIERRE-app op een smartphone kan oproepen ook beantwoorden.
Heeft de Boston PoE nodig?
Nee. U kunt het toestel ook op DC 18–30 V voeden. De specificaties van de Boston noemen PoE volgens IEEE 802.3af/at. De handleiding meldt dat PoE per model kan verschillen, dus controleer de specificaties van het model dat u koopt.
Hoeveel gezichten en kaarten kan de Boston opslaan?
Tot 20.000 gezichten en tot 20.000 toegangskaarten. Die gegevens worden in de servermodus gesynchroniseerd met het centrale platform. Zonder server blijven ze lokaal op het toestel staan.
Welke talen heeft het toestel?
De handleiding noemt Engels, Italiaans, Spaans, Frans, Duits, Hebreeuws, Vereenvoudigd Chinees en Traditioneel Chinees. U stelt de taal in bij de eerste start of in de systeeminstellingen.
Kort samengevat
- De Boston is een buitenpost van 8 inch met camera, kaartlezer en touchscreen. U voedt hem via PoE of 18–30 V DC.
- Monteer hem in een inbouwdoos van 114 × 292,5 × 38 mm op 1,60 m hoogte. Bedraad het slot via de hybride opzet met een PIERRE-controller of direct via de Lock1- en Lock2-uitgangen.
- Voeg de intercom toe in de PIERRE Partner-app, koppel de SIP-account op het toestel en controleer dat de status Connected is.
Hebt u vragen over de bedrading, het netwerk of de toegangsmethoden van een meergezinswoning? Mail naar info@wifi-center.nl. Voor projecten en installateurs vindt u de juiste route op onze zakelijke pagina, en via de contactpagina bereikt u ons ook.
