De PIERRE Flat Series High Consumer wandschakelaar 1-voudig (SKU PW-SWI-HC-1G-NL-BLK-F) schakelt één circuit met een maximale stroomsterkte van 30 A en 4400 W. U sluit hem aan met L en N, koppelt hem via Zigbee aan uw PIERRE Wave-systeem en bedient hem met de Smart PIERRE-app. Hieronder leest u wanneer deze schakelaar de juiste keuze is, wat u nodig heeft en hoe u de koppeling uitvoert.

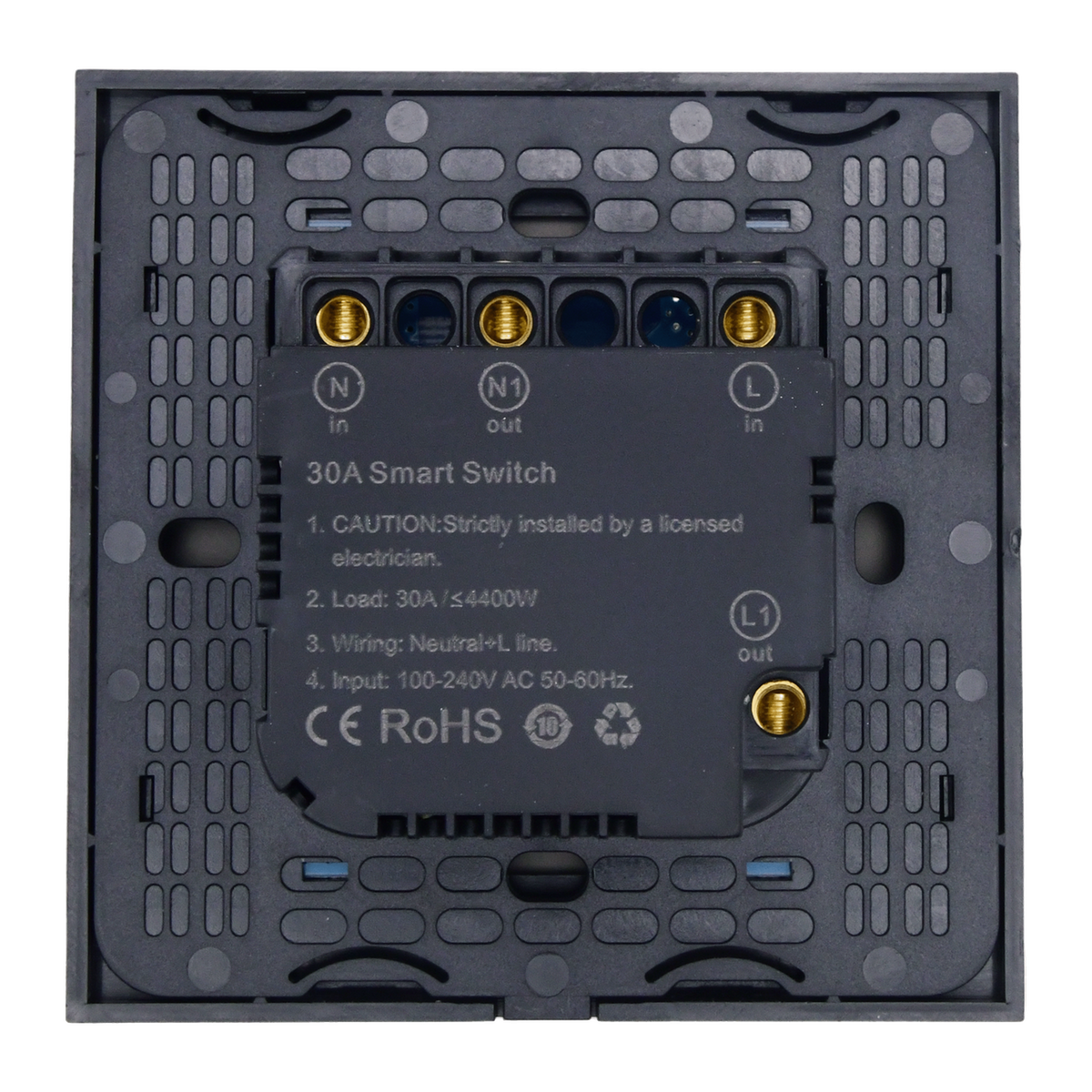

Flat Series wandschakelaar High Consumer 1-voudig zwart (L+N): de High Consumer schakelaar schakelt tot 30 A en 4400 W, met een zwart glaspaneel in een standaard inbouwdoos van 80 x 80 mm.
Bekijk productWanneer kiest u de High Consumer wandschakelaar?
Het verschil met de gewone Flat Series schakelaar zit in het vermogen. De High Consumer is gemaakt voor high power-toepassingen. Een lichtschakelaar is voor één lichtcircuit en heeft een lagere maximale belasting. De tabel zet de twee naast elkaar, op basis van de productgegevens.
| Kenmerk | High Consumer 1-voudig (PW-SWI-HC-1G-NL-BLK-F) | Wandschakelaar 1-voudig L+N (licht) |
|---|---|---|
| Maximale stroomsterkte | 30 A | 10 A |
| Maximale belasting | 4400 W, één kanaal | 800 W, één circuit |
| Aansluiting | L en N | L en N |
| Eigen verbruik | 0,3 W | 0,3 W |
| Inbouwdoos | 80 x 80 mm, hartafstand 60 mm | 80 x 80 mm, hartafstand 60 mm |
Ons advies: kies de High Consumer voor een circuit met een zware verbruiker die meer dan de lichtschakelaar aankan. Gaat het om één of meer lampen, dan volstaat de lichtschakelaar. Weet u het niet zeker, leg dan het vermogen van de verbruiker naast de tabel en laat het beoordelen door een elektricien.
Flat Series wandschakelaar 1-voudig zwart (L+N): een zwarte Flat Series wandschakelaar met L en N, bedoeld om een lamp of lichtgroep via de app of het paneel te schakelen.
Bekijk productWat is de High Consumer wandschakelaar en waarvoor gebruikt u hem?
De schakelaar is een wandschakelaar met een zwart paneel van gehard glas. Hij bedient één kanaal, dus één circuit. Volgens de productgegevens schakelt hij die aangesloten verbruiker via het PIERRE Wave-systeem en het smart home-systeem. U bedient hem op drie plekken:
- Op de wand, met het glaspaneel van de schakelaar.
- In de Smart PIERRE-app, op afstand of thuis.
- In schema's of scenario's, die u in het systeem instelt.
Het paneel heeft een LED-indicator die de status toont. De behuizing is vlamvertragend. Het Zigbee-netwerk op 2,4 GHz is hetzelfde netwerk als dat van de andere PIERRE Wave-apparaten. Meer over het netwerk leest u in onze PIERRE smart home handleiding, en over de Zigbee-techniek achter het netwerk in Zigbee, Z-Wave, Matter of wifi: wat past bij uw woning?
Wat heeft u nodig voor de High Consumer schakelaar?
Voor een werkende schakelaar heeft u het volgende nodig. Een aparte PIERRE-voeding is niet nodig, omdat de schakelaar op 100–240 V AC werkt.
- Flat Series wandschakelaar High Consumer 1-voudig zwart (L+N): de schakelaar zelf.
- The One Wave Gateway (PW-SZG): de gateway die de schakelaar koppelt. De productgegevens melden dat u voor de koppeling een PIERRE Wave-gateway nodig heeft.
- Of een PIERRE-display in plaats van de gateway, zoals het Smart Home bedieningspaneel Berlin 10 inch. De handleiding laat de keuze van het displaymodel aan u.
- De Smart PIERRE-app op een smartphone of tablet, om de schakelaar toe te voegen en in te stellen.
- Een L- en N-aansluiting in de inbouwdoos, en een verbruiker die binnen 30 A en 4400 W blijft.
Het bedradingsschema van de High Consumer staat in de handleiding als afbeelding. De tekst van die handleiding geeft alleen aan dat L en N worden aangesloten. Gebruik het schema naast de stappen hieronder, en laat de bekabeling van een zwaardere verbruiker controleren door een elektricien.
Hoe sluit u de High Consumer schakelaar aan?
Installatie is werk aan de netspanning. Laat de aansluiting uitvoeren door een gekwalificeerde elektricien. Volg deze volgorde:
Stap 1: schakel de stroom uit. Zet de groep waarop de schakelaar hangt uit en controleer met een spanningstester dat de leidingen spanningsloos zijn.
Stap 2: controleer de nulleider. Bij de schakelaar moet een N-aansluiting aanwezig zijn. De schakelaar wordt met L en N aangesloten.
Stap 3: sluit L en N aan. Sluit de leidingen aan volgens het schema in de handleiding. Controleer de aansluiting nog eens voordat u de stroom weer inschakelt.
Stap 4: plaats de schakelaar in de doos. Gebruik een standaard inbouwdoos van 80 x 80 mm met een hartafstand van 60 mm, en monteer het paneel.
Stap 5: schakel de stroom in en controleer het lampje. Het LED-lampje toont de status van de schakelaar. Koppel daarna in de app.
Hoe koppelt u de High Consumer schakelaar met de Smart PIERRE-app?
Koppelen gebeurt in de app. Zorg dat de gateway of het display online is, en dat uw smartphone de app heeft geïnstalleerd.
Stap 1: download de app. Scan de QR-code uit de handleiding om de Smart PIERRE-app te downloaden.
Stap 2: log in. Log in met uw gebruikersnaam en wachtwoord.
Stap 3: start het toevoegen. Open Settings en tik op Add Wave I/O.
Stap 4: zoek de apparaten. Tik op Find Devices.
Stap 5: kies de schakelaar. Kies daarna de gevonden apparaten die u wilt toevoegen en sla de instellingen op.
Hebt u de app nog niet ingesteld? Dan helpt onze uitleg over de Smart PIERRE-app installeren en de eerste installatie u op weg. Ook het koppelen van een Wave-apparaat leest u er met plezier bij.
Wat betekent het LED-lampje van de schakelaar?
De handleiding van deze variant noemt geen lampjeskleuren of knippercodes. De productgegevens melden alleen dat het LED-lampje de status toont. Wilt u weten hoe andere PIERRE-apparaten hun status tonen, dan helpt onze uitleg over de LED-betekenissen u verder. Voor deze schakelaar moet u de status dus vooral in de app controleren.
Tip van de specialist
Test de schakelaar na het koppelen in de app. Controleer of de verbruiker aan- en uitgaat voordat u het paneel weer op de doos monteert.
Bekijk de High Consumer schakelaar Naar smarthome
Problemen oplossen bij de High Consumer schakelaar
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| De schakelaar verschijnt niet in de app | De gateway of het display is niet online, of het zoeken is niet gestart. | Controleer de gateway of het display, en start het zoeken opnieuw met Find Devices. |
| De schakelaar kan niet worden toegevoegd | Het apparaat is niet gevonden in de lijst met gevonden apparaten. | Kies in de app het gevonden apparaat en voeg het toe. Herhaal de stappen bij Add Wave I/O als het niet verschijnt. |
| De verbruiker wordt niet geschakeld | De bedrading klopt niet met het schema, of de aansluiting op L en N is onjuist. | Schakel de stroom uit en controleer de aansluiting volgens het schema in de handleiding. Laat de elektricien de aansluiting nakijken. |
| De verbruiker vraagt meer dan de schakelaar aankan | De belasting is hoger dan 30 A of 4400 W. | Verdeel de belasting over meerdere circuits, of kies een andere oplossing in overleg met een elektricien. |
| De schakelaar reageert niet op het paneel | De schakelaar is niet correct gekoppeld of de stroom is uitgevallen. | Controleer de voeding en de koppeling in de app. Blijft het probleem bestaan, neem dan contact met ons op. |
Wat zijn de technische specificaties van de High Consumer schakelaar?
| Eigenschap | Waarde |
|---|---|
| Voeding | 100–240 V AC |
| Aansluiting | L en N |
| Stroomsterkte | 30 A |
| Maximale belasting | 4400 W, één kanaal |
| Eigen verbruik | 0,3 W |
| Draadloze verbinding | Zigbee, 2,4 GHz (PIERRE Wave) |
| Vereist in het systeem | PIERRE Wave-gateway of PIERRE-display |
| Paneel | Gehard glas, zwart, met LED-indicator |
| Behuizing | Vlamvertragend |
| Inbouwdoos | 80 x 80 mm, hartafstand 60 mm |
| Bedrijfstemperatuur | 0 tot +40 °C |
| Beschermingsklasse | IP20 |
Welke gateway past bij deze schakelaar?
De schakelaar heeft een PIERRE Wave-gateway of een PIERRE-display nodig voor de koppeling. Zo bouwt u het netwerk op: de gateway als eerste, daarna de apparaten die stroom krijgen. Meer over die volgorde vindt u in onze handleiding voor The One Wave Gateway. Twijfelt u tussen een gateway en een display, lees dan gateway, controller of display: welke PIERRE-centrale heeft u nodig?
The One Wave Gateway: de centrale gateway voor PIERRE Wave-apparaten, met Zigbee op 2,4 GHz en een 5 V USB-C-voeding.
Bekijk productKoop de High Consumer schakelaar Alle PIERRE-producten
Veelgestelde vragen
Kan ik elke verbruiker aan deze schakelaar hangen?
Nee. De schakelaar is bedoeld voor één circuit tot 30 A en 4400 W. Controleer het vermogen van de verbruiker en laat de keuze beoordelen door een elektricien. De handleiding noemt geen specifieke verbruikers.
Heb ik een PIERRE-voeding nodig?
Nee. De schakelaar werkt op 100–240 V AC en wordt direct aangesloten op L en N. U hebt wel een gateway of display nodig voor het systeem.
Waar vind ik het bedradingsschema?
Het schema staat in de handleiding als afbeelding. De tekst geeft alleen L en N aan. Gebruik het schema naast de installatiestappen, en laat de elektricien de uiteindelijke aansluiting controleren.
Kan ik de schakelaar ook voor licht gebruiken?
Dat kan, maar voor een lamp is een lichtschakelaar vaak voldoende. Die heeft een maximale belasting van 800 W op één circuit en is op licht afgestemd. De keuze hangt af van de verbruiker.
Wat is het verschil met een schakelaar zonder nulleider?
Deze schakelaar heeft een N-aansluiting nodig, net als de lichtschakelaar met L+N. Is er op uw plek geen nulleider, dan past deze schakelaar niet. Voor die situatie leest u schakelaars zonder nulleider.
Kort samengevat
- De High Consumer wandschakelaar schakelt één circuit tot 30 A en 4400 W, met L en N aangesloten.
- Koppel hem in de Smart PIERRE-app via Settings en Add Wave I/O, met een gateway of display in het systeem.
- Voor een zware verbruiker laat u de aansluiting en het vermogen beoordelen door een elektricien.
Hebt u een zware verbruiker en weet u niet zeker of deze schakelaar past? Mail naar info@wifi-center.nl of stuur uw vraag via de contactpagina. Werkt u als installateur? Bekijk ook zakelijk bestellen.
